Geberit Mapress Cuivre Le classique réinvinté
Le classique

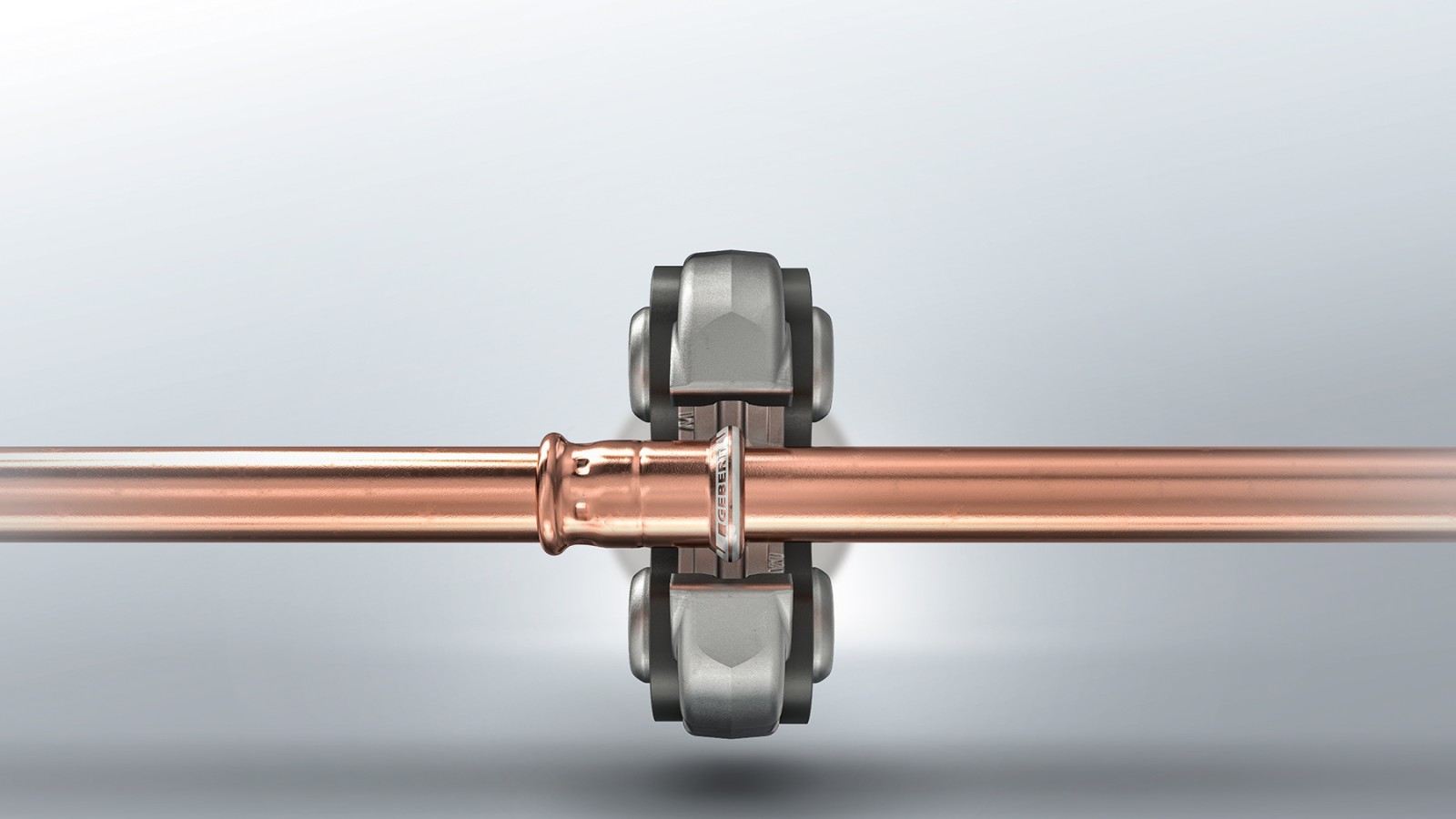

Une mise en œuvre sûre sans flamme

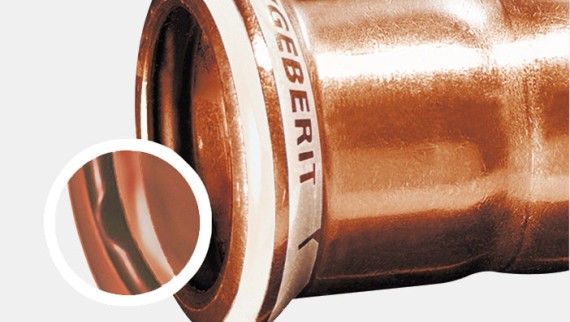

Grâce à Geberit Mapress Cuivre, vous pouvez totalement vous passer de chalumeau pour des projets de construction neuve ou de rénovation. L'indicateur de sertissage blanc permet de localiser rapidement les raccords non sertis bien avant le test de pression. Le joint d'étanchéité, présent sur tous les raccords à sertir, apporte une sécurité supplémentaire. Ce joint dispose de faux plats définis de telle sorte que les raccords non sertis soient immédiatement localisés lors du test de pression.
Applications de Geberit Mapress Cuivre
- Eau potable
- Chauffage
- Gaz
- Industrie et construction navale
Le système d'alimentation Geberit Mapress Cuivre est sous avis technique et dispose d'une attestation de conformité sanitaire.
Apprécié pour de multiples applications
Pour les circuits de chauffage et d'eau de refroidissement, pour les réseaux de gaz industriels et d'air comprimé ainsi que pour l'eau potable, le cuivre est encore aujourd'hui très souvent utilisé en raison de ses propriétés hygiéniques et résistantes. En outre, Geberit Mapress Cuivre s'utilise également pour les applications spéciales à hautes exigences en matière de pression. Il dispose de la technique moderne de raccordement par sertissage qui permet une mise en oeuvre plus rapide et plus sûre.
Propreté et fiabilité sur le chantier
Les raccords Geberit Mapress Cuivre sont conçus en tubes cuivre de grande qualité composés d'un alliage CU-DHP. Pour une hygiène sûre, ils sont protégés par un bouchon jusqu'à leur installation. Geberit Mapress Cuivre admet une température maximale de 120° C (180° C pour une application solaire) et une pression maximale de 16 bar.
De nombreuses bonnes raisons de choisir Geberit Mapress Cuivre
Gamme Produits
Dimensions
Geberit propose uniquement des raccords en cuivre. Ceux-ci s'adaptent sur les tubes en cuivre disponibles dans le commerce. Geberit recommande l'utilisation de tubes en cuivre conformes à la norme DIN EN 1057.
| Diamètre nominal (DN) | Dimensions d x s (mm) | Niveau de dureté selon EN 1173 | ||
|---|---|---|---|---|
| R220 (recuit) | R250 (demi-dur) | R290 (dur) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Essais d'homologation en cours
Geberit ne fournit pas de tubes en cuivre. Les conditionnements suivants sont usuels :
- R220 : couronnes
- R250 : barres
- R290 : barres
Raccords

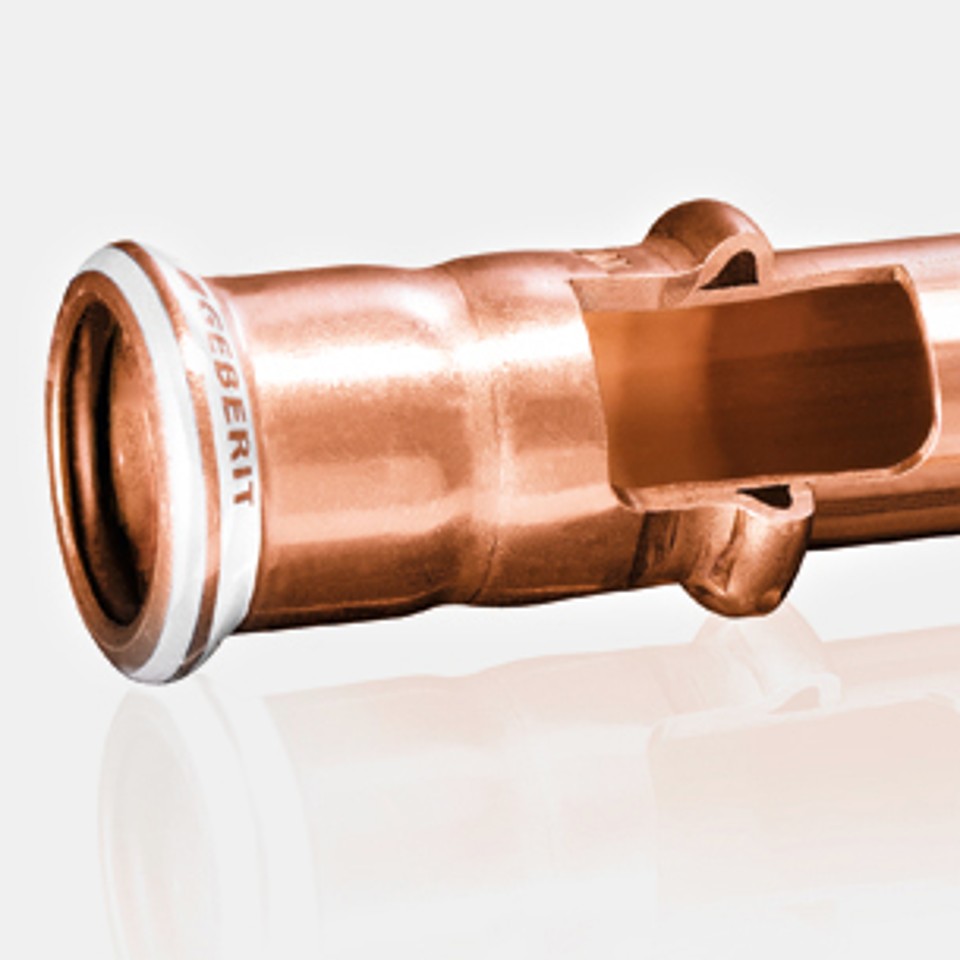

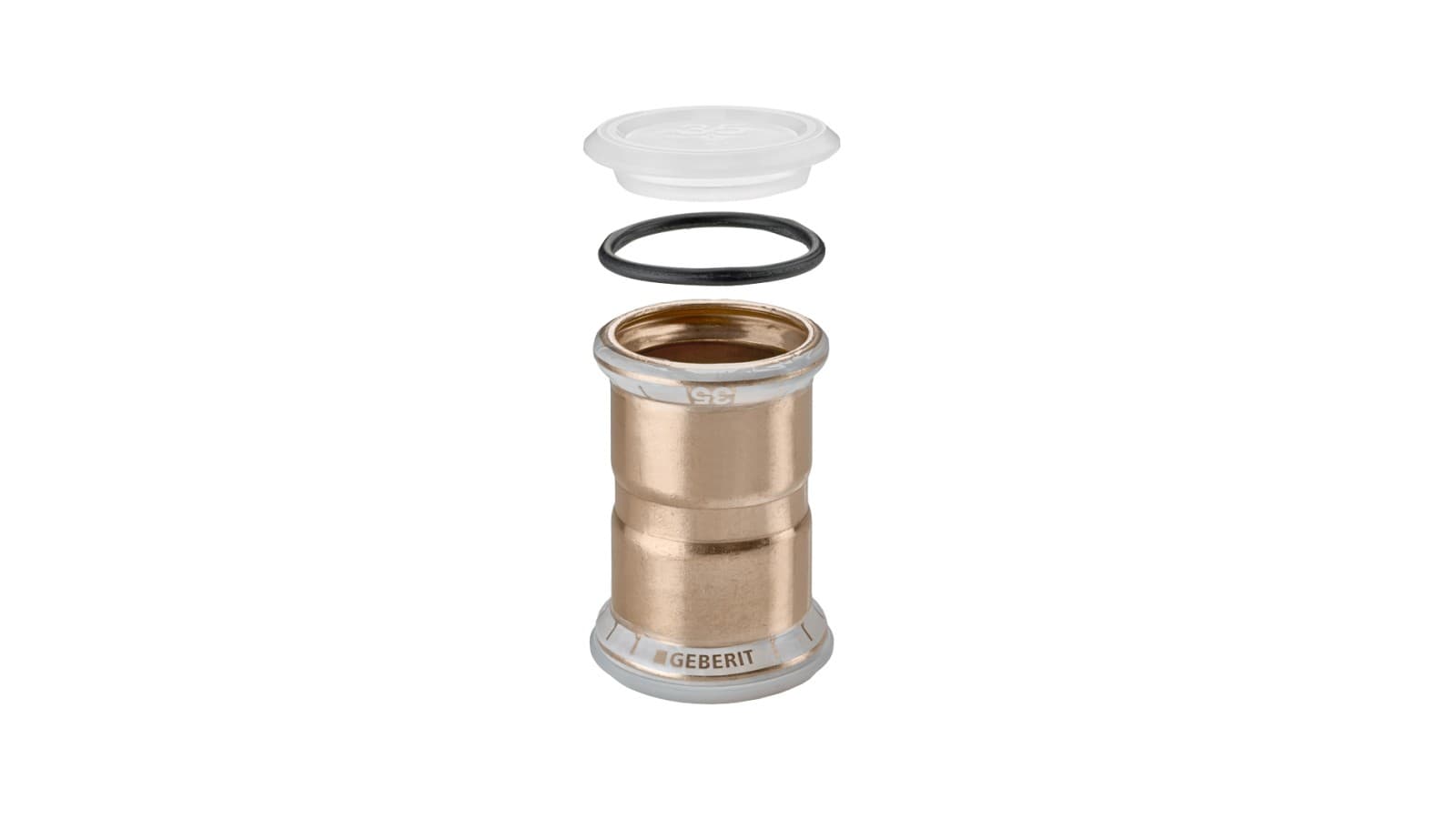

Raccords en cuivre Geberit
- Alliage Cu-DHP

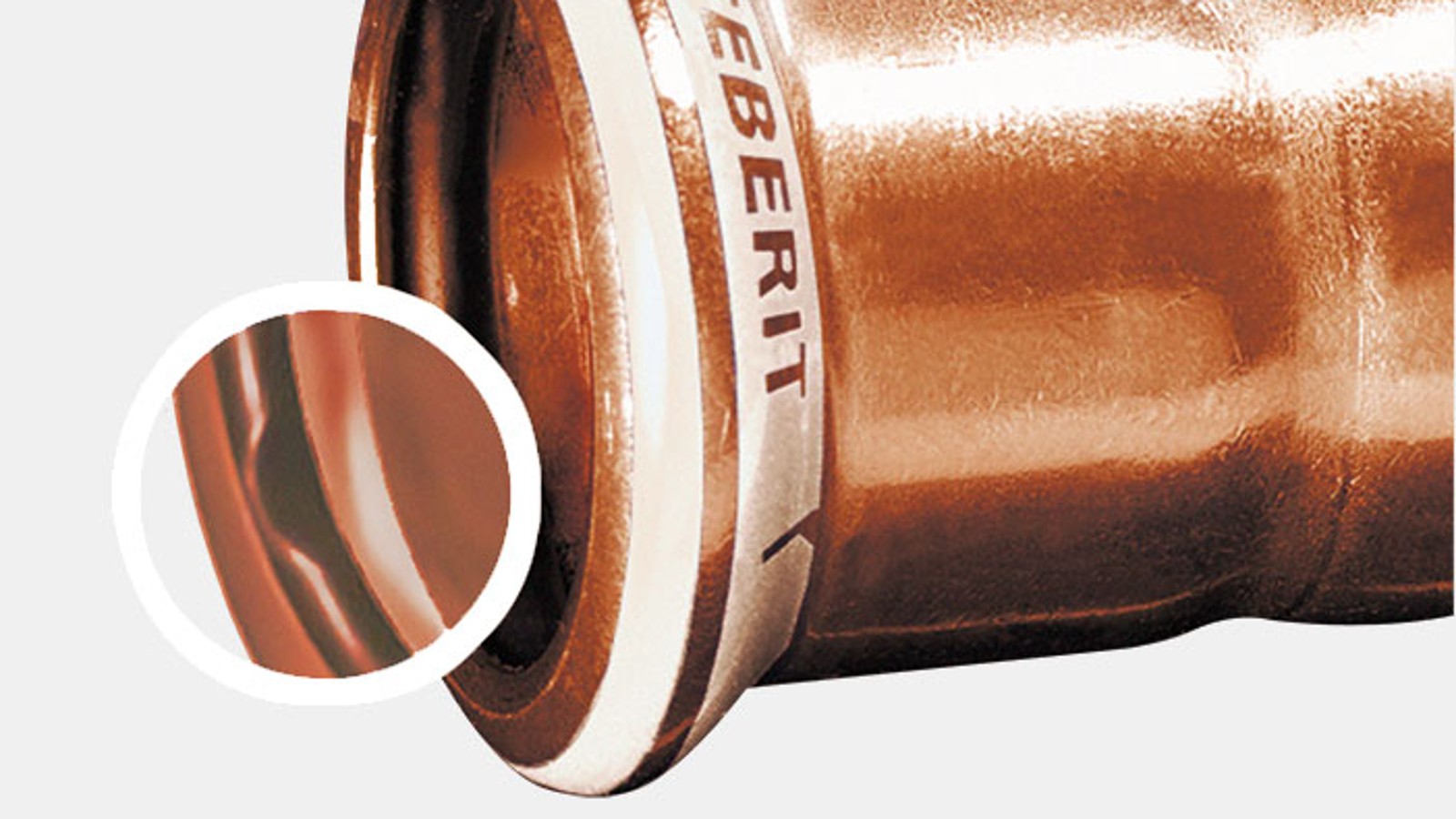

- Indicateur de sertissage blanc permettant de contrôler si le raccord est correctement serti.
- L'indicateur de sertissage blanc signale la nature du matériau cuivre.
- Le chiffre correspond à la dimension.
- Les bouchons de protection empêchent les salissures.
- Combinables avec d'autres systèmes d'alimentation Geberit.
Joints

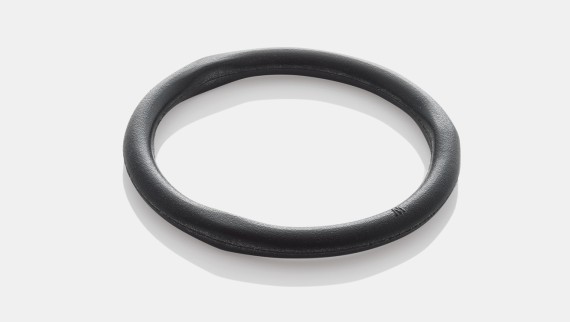

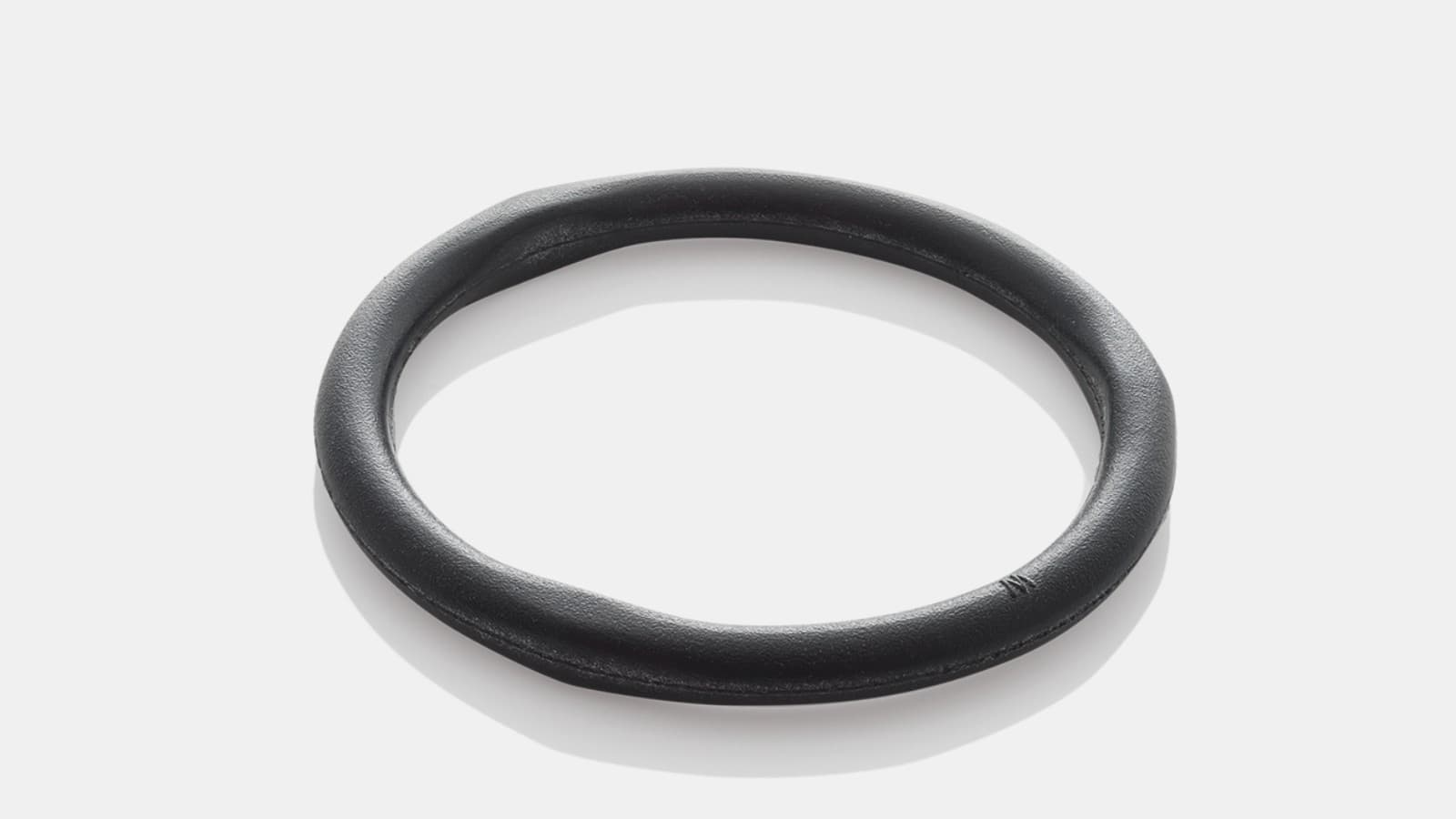

Joint d'étanchéité noir CIIR
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Eaux résiduaires
- Air comprimé (classe de pureté / huile 0–3)
- Dépression
- Gaz inertes
En standard, les raccords Geberit Mapress Cuivre sont fournis avec des joints d'étanchéité en CIIR noir Geberit Mapress.
Joint d'étanchéité noir EPDM
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de chauffage urbain ≤ 120 °C
- Eaux résiduaires
- Air comprimé (classe de pureté / huile 0–3)
- Dépression
- Gaz inertes

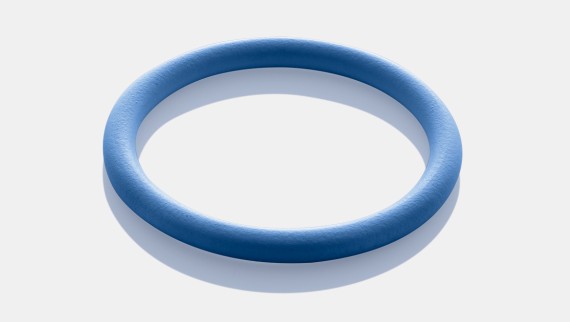

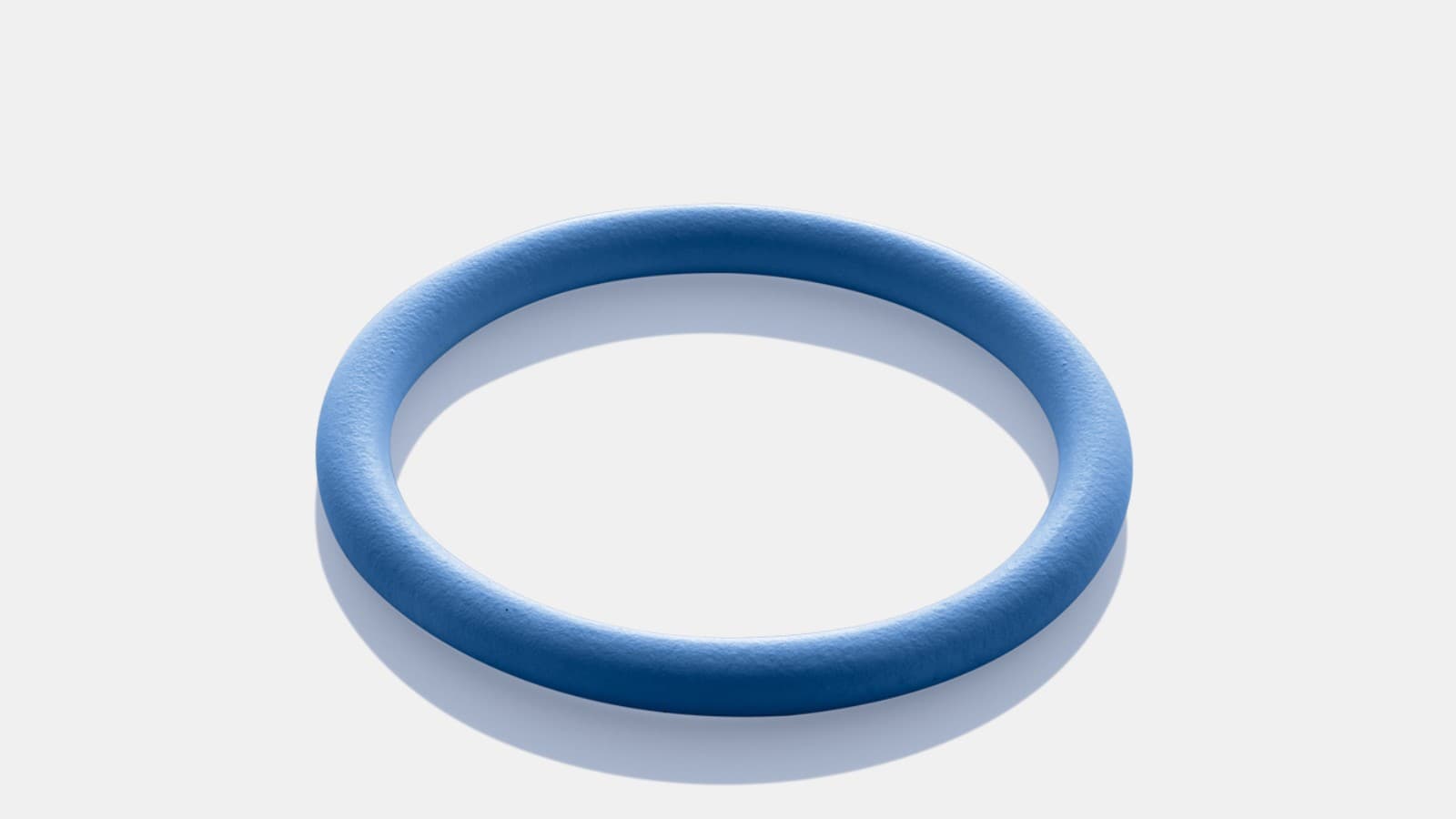

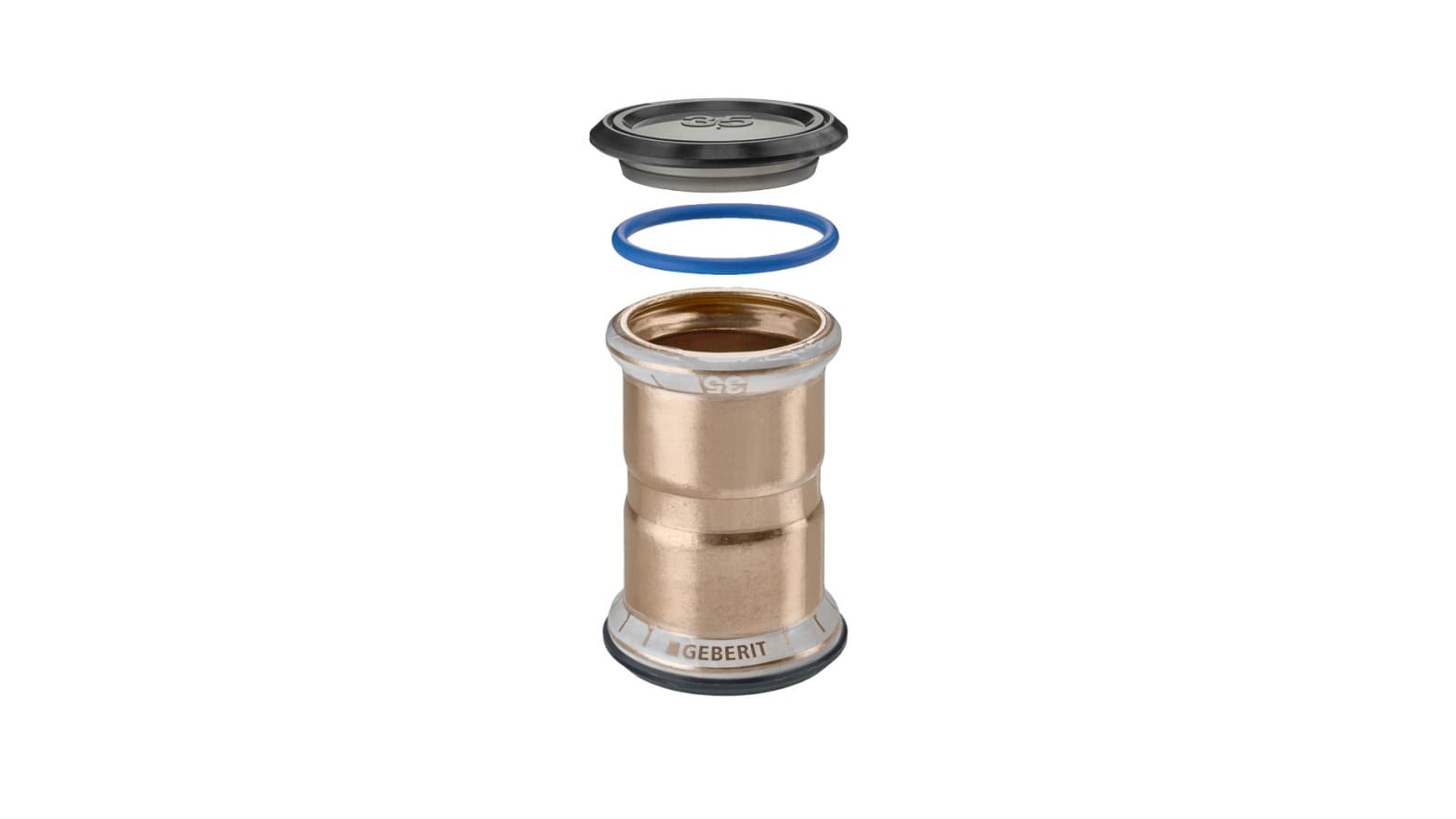

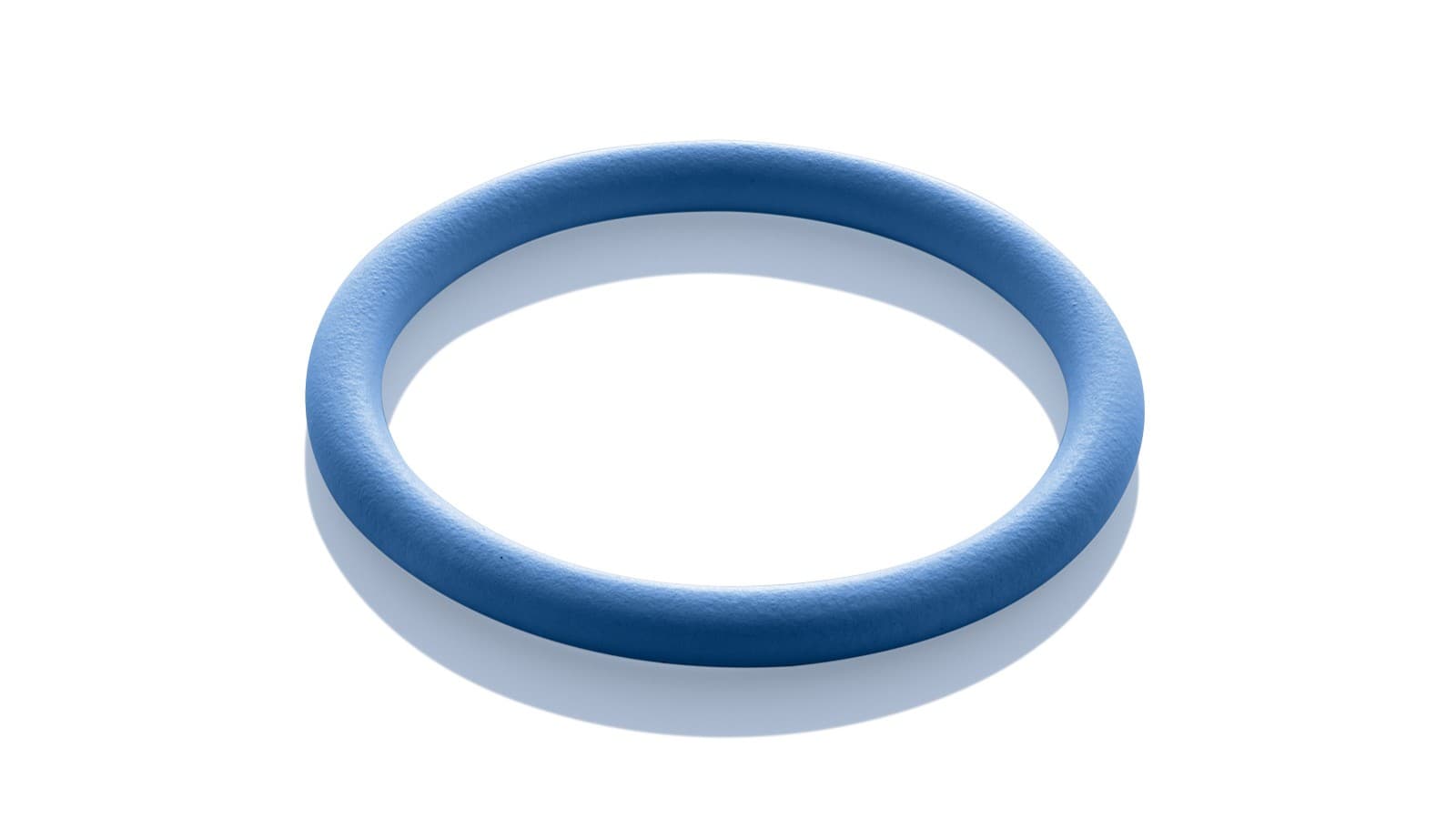

Joint d'étanchéité FKM bleu Geberit Mapress
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté / huile 0–X)
- Dépression
Températures de service :
-30 °C à +120 °C
-25 °C à +220 °C (momentané)

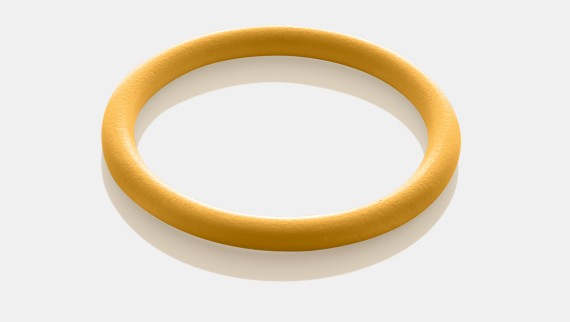

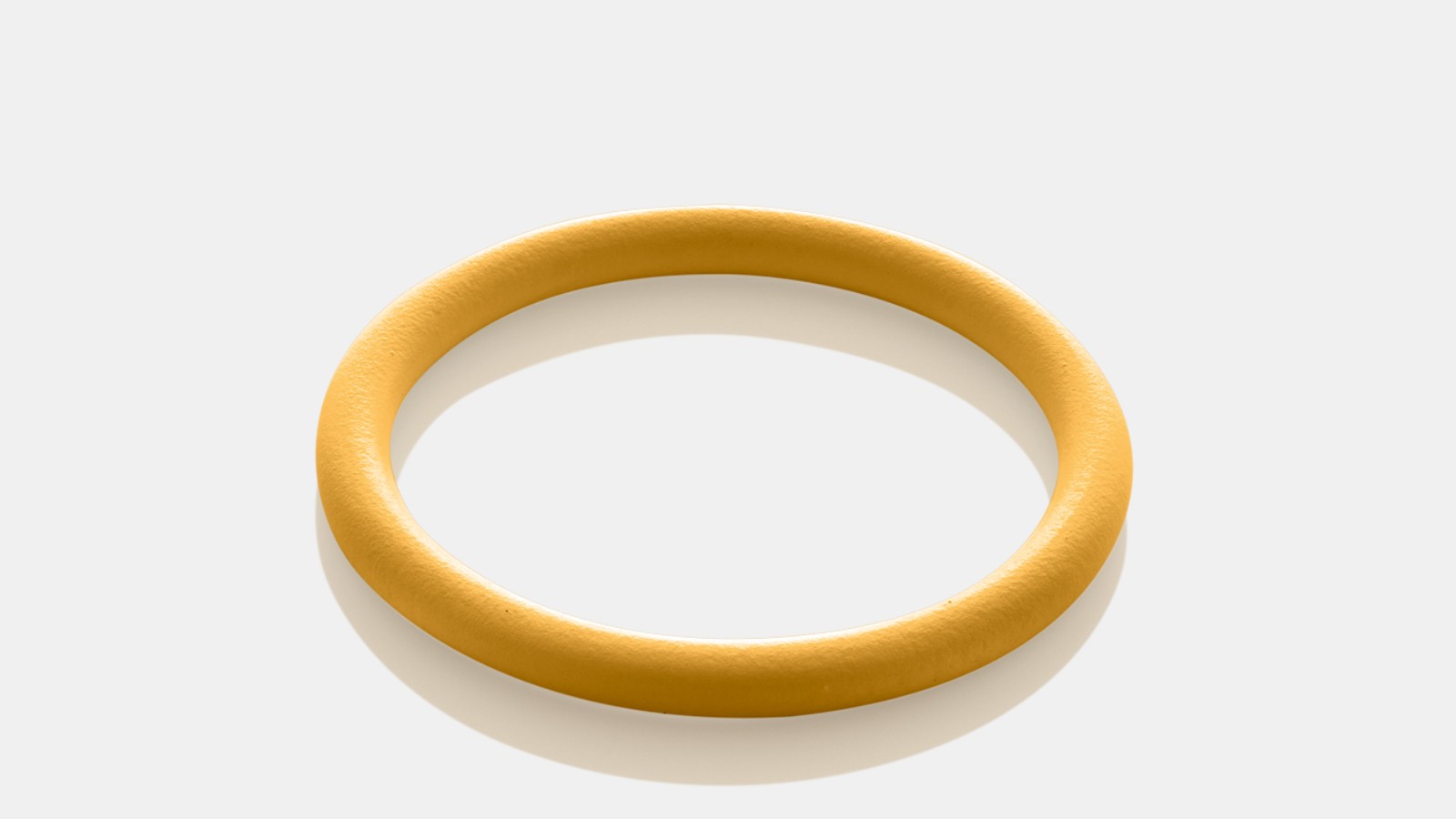

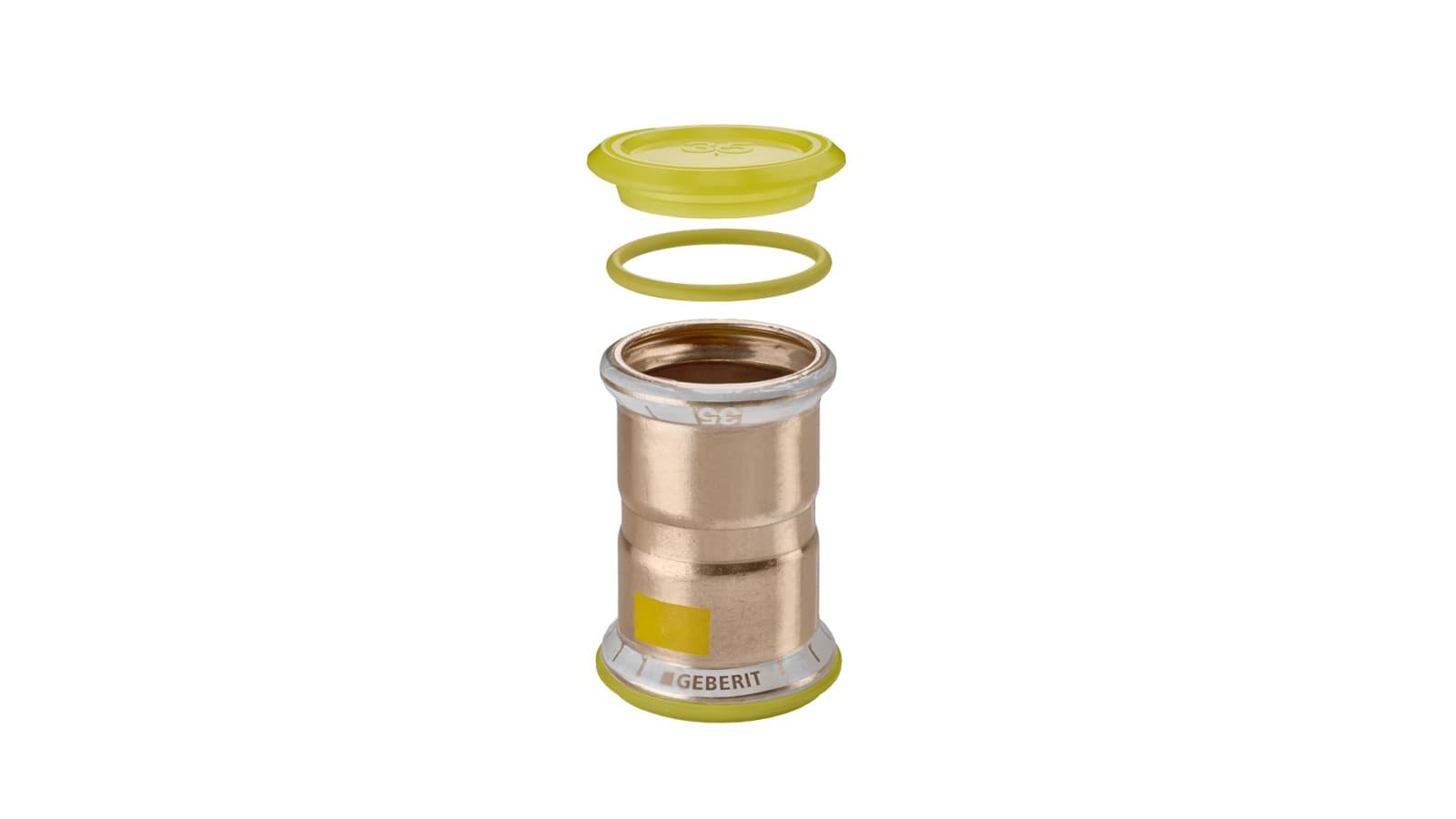

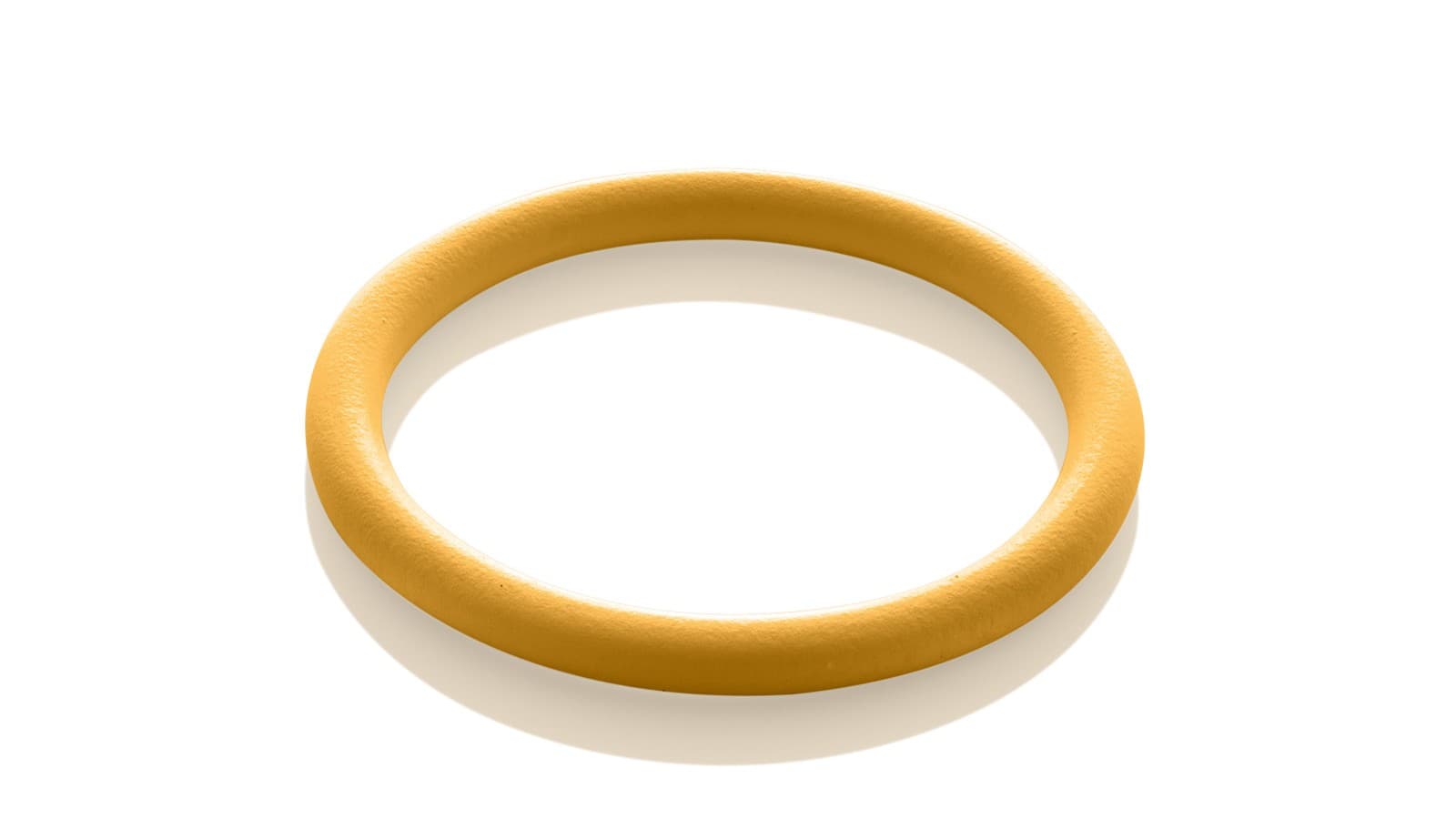

Joint d'étanchéité HNBR jaune Geberit Mapress
- Gaz naturels
- Gaz liquéfiés
Condition requise :
Utilisation de tubes en cuivre de qualité conformes à la norme DIN EN 1057.

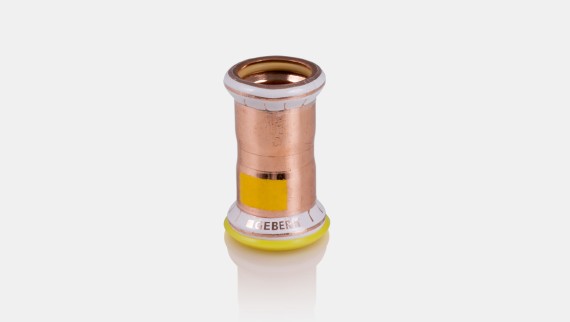

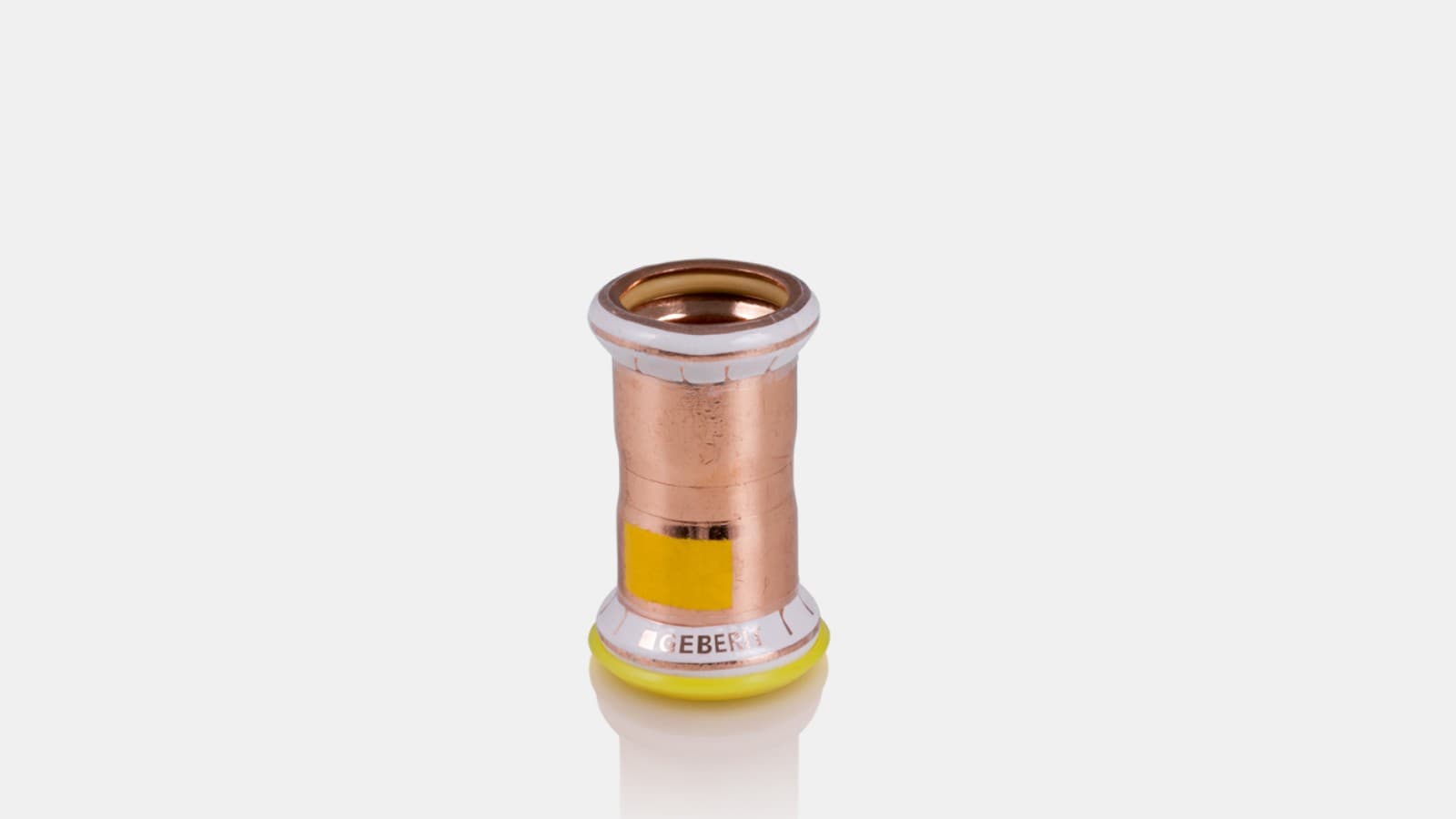

Le raccord Geberit Mapress Cuivre avec joint d'étanchéité jaune en HNBR a été spécialement conçu pour les applications destinées à véhiculer des gaz. Il est doté d'un marquage et de bouchons de protection jaunes.
