Technologie Geberit SuperTube Pour une évacuation gain de place
La construction d’immeubles à plusieurs étages et de grande hauteur est en plein essor partout où l’espace et le logement sont rares et onéreux. La planification d’installations d’évacuation des eaux usées irréprochables sur le plan hydraulique dans de tels édifices est complexe et exigeante. C’est notamment dû aux colonnes de dérivation et à la nécessité de créer des pentes dans les zones de déviation.
Pour une utilisation plus efficace du bâtiment et simplifier la planification, Geberit a développé la technologie SuperTube. Cette solution gain de place pour l’évacuation des bâtiments représente une véritable alternative d’avenir aux systèmes conventionnels. La planification et l’installation des conduites d’évacuation sont considérablement simplifiées grâce à cette technologie.
Différents systèmes d’évacuation de Geberit sont disponibles avec la technologie SuperTube.
De bonnes raisons de choisir la technologie SuperTube
Gain de place
Un système d’évacuation doté d’un faible encombrement permet une plus grande liberté de planification et crée plus d’espace habitable.
Colonne de chute simplifiée
La suppression de la conduite de ventilation ou de dérivation permet d’amincir la colonne de chute.
Conduites horizontales sans pente
Les conduites horizontales peuvent être posées sans pente jusqu’à 6 mètres.
Haute performance d’évacuation
Une capacité d’écoulement plus élevée ou équivalente pour un diamètre plus petit par rapport aux systèmes conventionnels.
Systèmes d’évacuation avec technologie SuperTube
La technologie SuperTube est disponible avec différents systèmes d’évacuation Geberit éprouvés. Elle permet de créer des solutions peu encombrantes qui, si nécessaire, peuvent répondre à des exigences élevées en matière d’isolation phonique.
Geberit PE SuperTube
Hydraulique optimisée dans les immeubles de grande hauteur pour offrir davantage d'espace résidentiel et d'espace au sol. L'installation d'un réseau de ventilation secondaire n'est plus nécessaire.
Les avantages de la technologie SuperTube en détail
Gain de place grâce à une hydraulique des eaux usées peu encombrante
Les raccords SuperTube optimisés sur le plan hydraulique génèrent un écoulement avec une colonne d’air continue dans la conduite d’évacuation.
Cela garantit les avantages gain de place suivants :
- Pas de conduite de ventilation supplémentaire.
- En cas de changement de direction, aucune colonne de dérivation supplémentaire n’est nécessaire.
- Les conduites horizontales jusqu’à 6 mètres peuvent être posées sans pente.

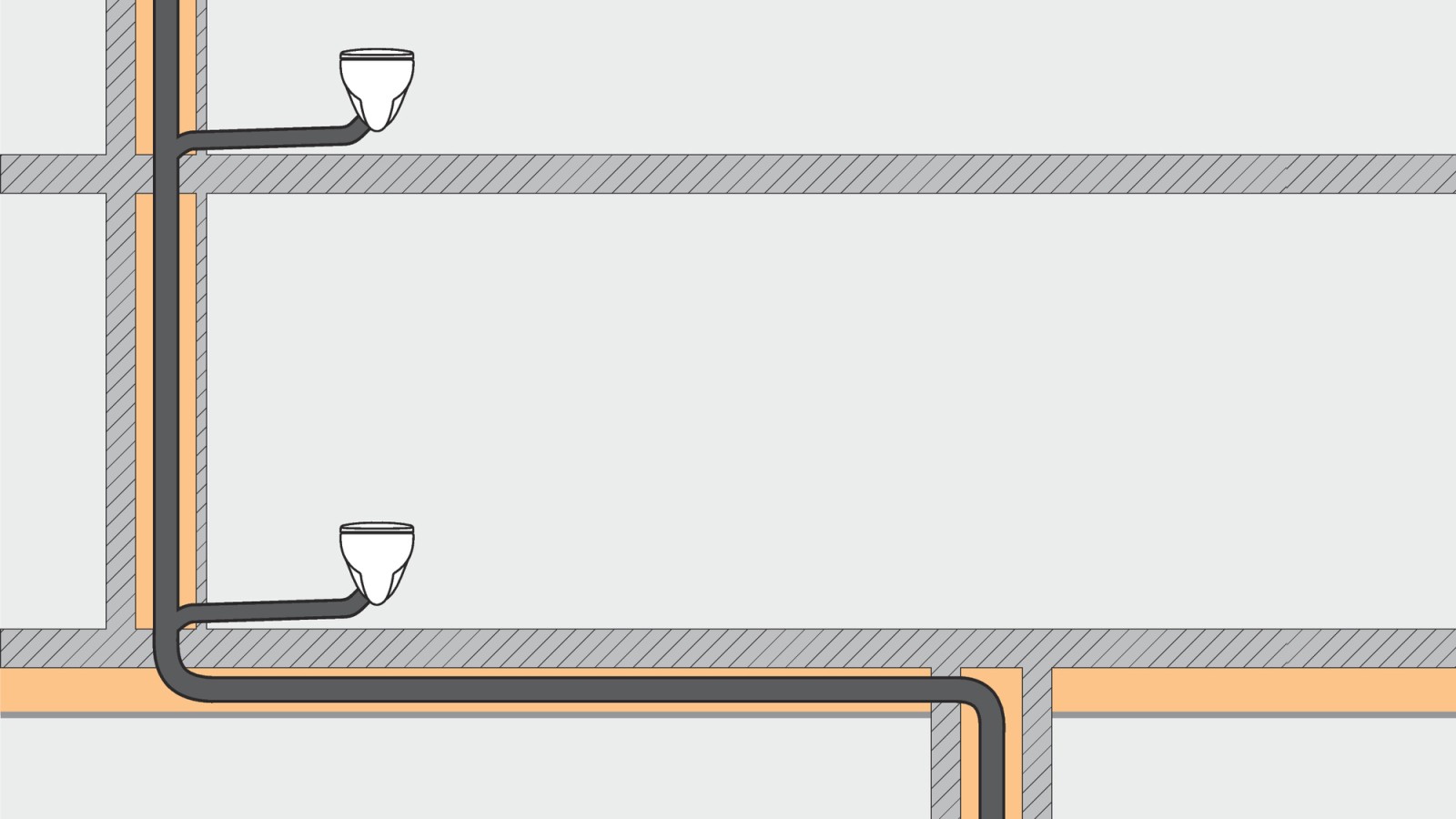

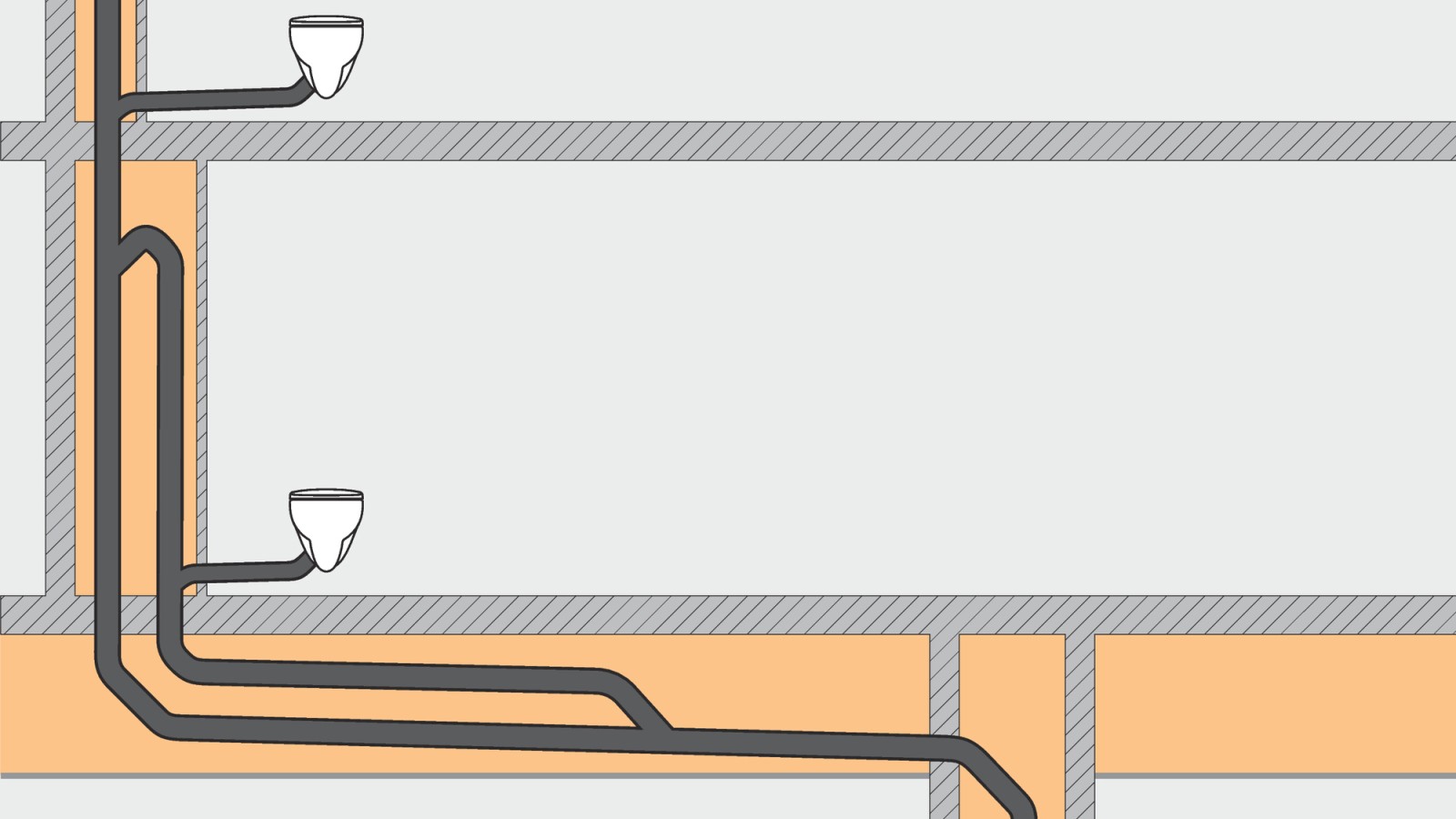

Par rapport aux systèmes d’évacuation traditionnels, la technologie SuperTube permet un gain de place considérable et donc une plus grande liberté conceptuelle lors de la planification du bâtiment :
Conduites horizontales sans pente

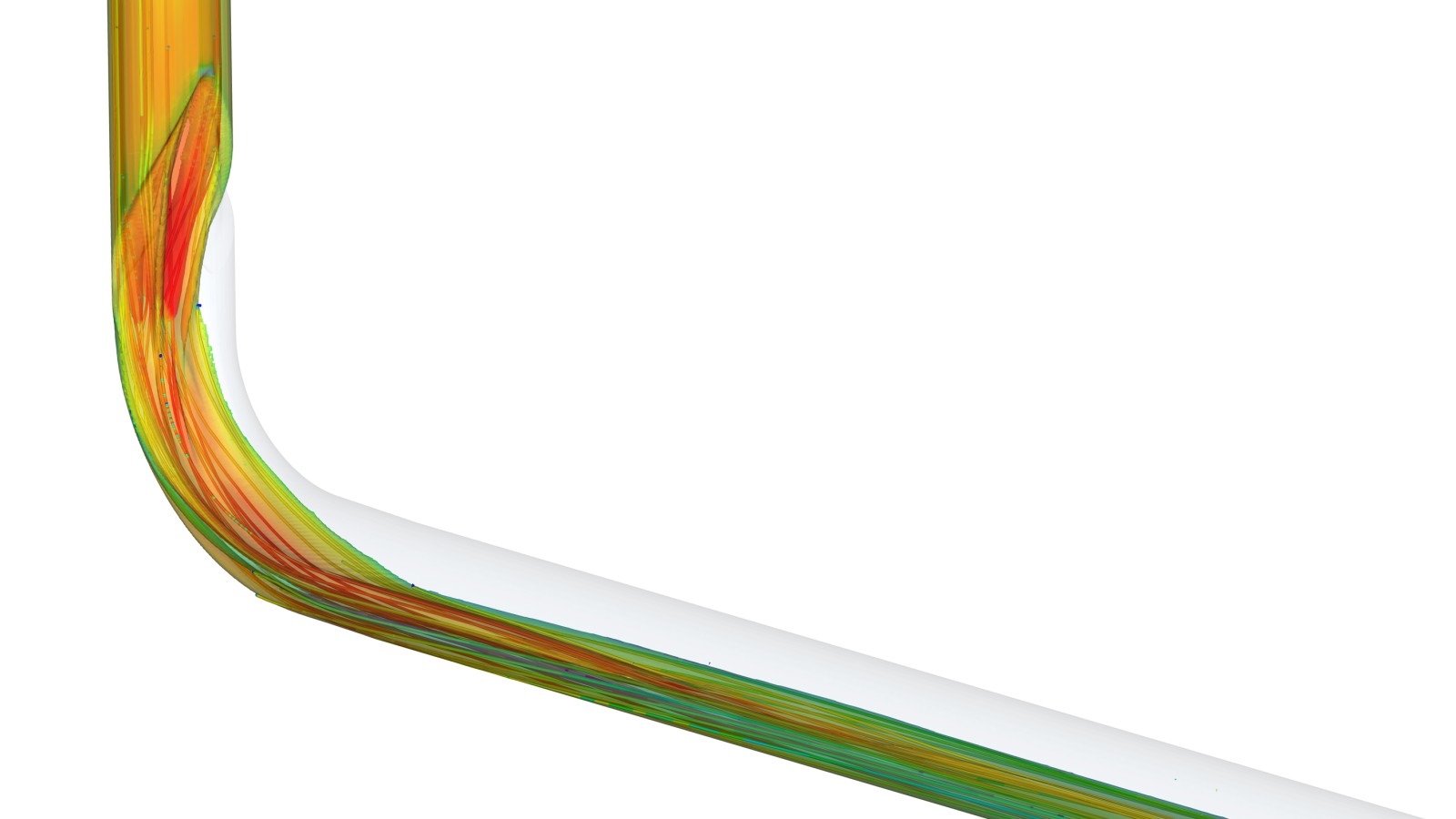

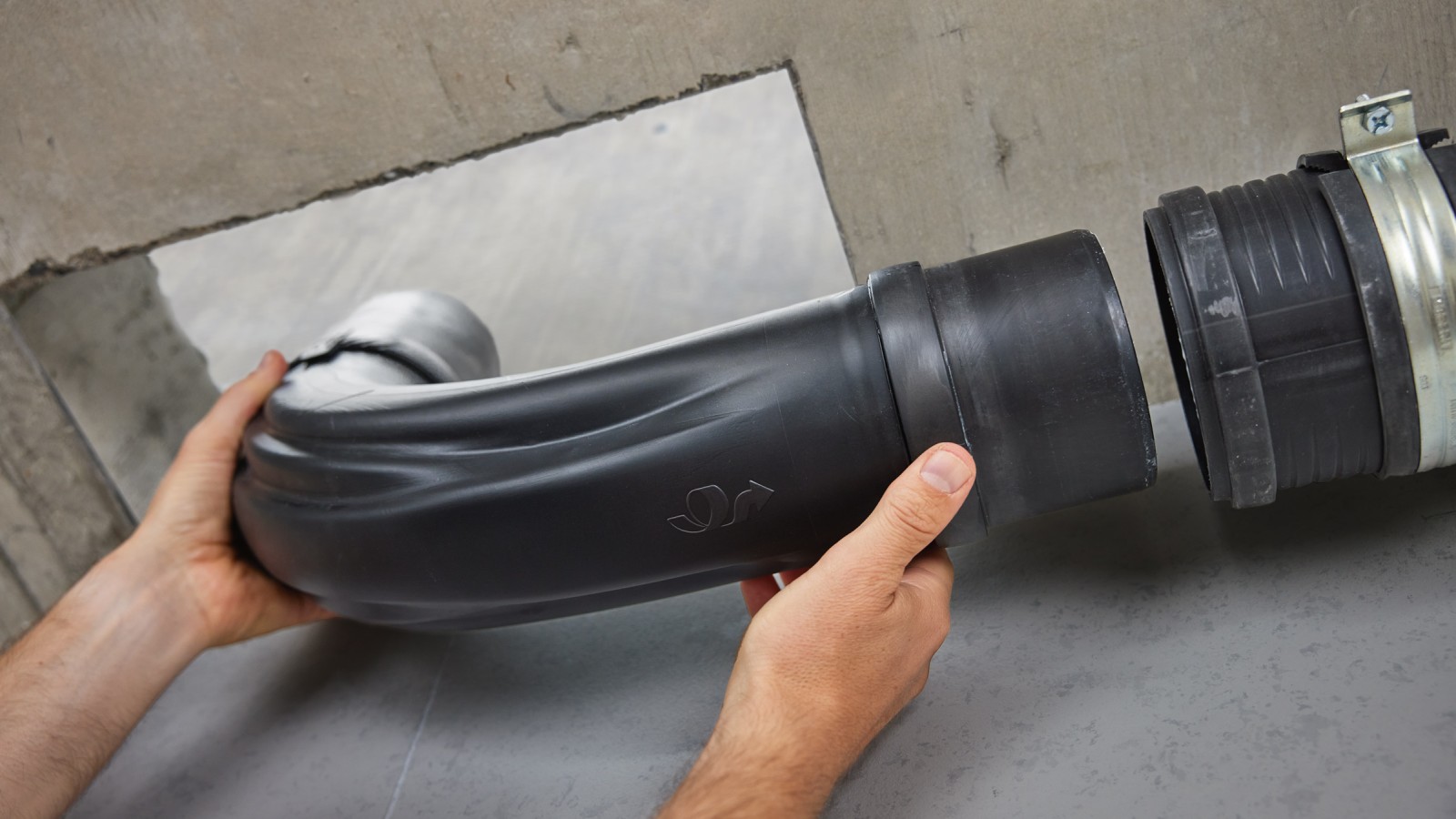

En cas de déviation d’une conduite verticale vers une conduite horizontale, p. ex. au niveau d’un déport ou du raccordement au collecteur, c’est le coude BottomTurn qui est mis en œuvre.
En cas de changement de direction, ce coude entraîne la rupture de l’écoulement et transforme le flux annulaire de l’eau en flux laminaire sans interrompre la colonne d’air. Cette redirection s’accompagne d’une perte d’impulsion nettement moins importante que dans les solutions classiques.
Il est ainsi possible de poser des conduites horizontales de dimension d110 jusqu’à une longueur de 6 mètres sans pente, ce qui réduit sensiblement l’espace nécessaire dans la dalle. La planification et l’installation s’en trouvent simplifiées par rapport aux systèmes conventionnels.
Planification simplifiée des conduites d’évacuation
L’hydraulique des eaux usées dans les colonnes de chute nécessite une attention particulière lors de la planification. Afin d’éviter une surpression ou une dépression dans la conduite, il faut, selon la configuration, prévoir des conduites de ventilation supplémentaires ou des diamètres de tube plus importants.
En cas de déviation, comme au niveau d’un déport ou du raccordement au collecteur, une conduite de ventilation supplémentaire peut en outre se révéler nécessaire. Par ailleurs, les conduites horizontales doivent être posées avec une pente. Cela rend la planification complexe, en particulier lorsque l’espace disponible pour l’équipement technique est limité.
Avec la technologie SuperTube, le comportement d’écoulement des raccords permet de créer une colonne d’air stable et continue dans la conduite d’évacuation.
Moins de matériel et un montage plus facile
La suppression de la conduite de ventilation et de dérivation supplémentaire permet d’économiser du matériel lors de la création du système de tuyauterie.
De plus, il est plus facile et rapide d’installer une conduite unique continue.
Projets clients
Sobha Hartland, Dubai
Luxury needs space - and SuperTube offers it. Thanks to slim ducts for drainage, the developers at Sobha Hartland in Dubai are able to maximise living space. The project is the first with SuperTube in Dubai, which is why some additional administrative procedures were necessary.

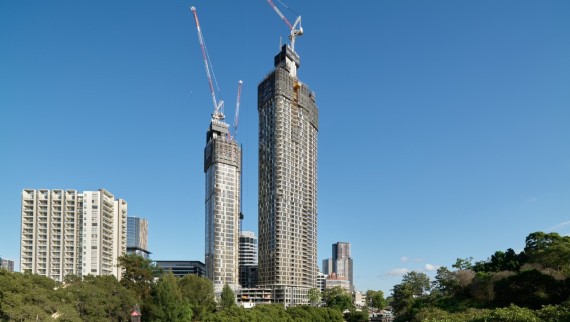

Les gardiennes de Sydney
La densification des banlieues de Sydney a débuté de manière spectaculaire avec les 180 George Towers – et Geberit y contribue de manière déterminante.

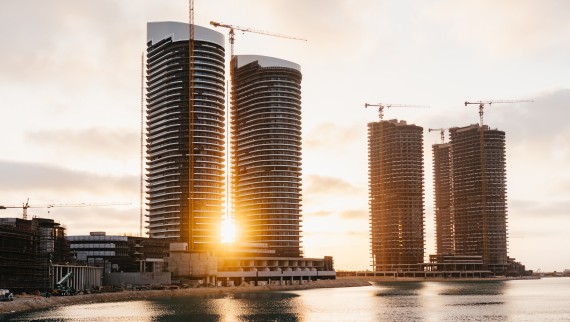

Les tours Alamein avec Geberit PE SuperTube
La nouvelle ville d'Alamein comprend 18 tours pouvant atteindre 44 étages. Grâce à la technologie SuperTube, les 164 colonnes d'air initialement prévues pour les évacuations ont pu être réduites à 54. Cela a permis de créer plus d'espace habitable, d'économiser des matériaux et de réduire le temps d'installation.
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes au sujet de la technologie SuperTube
Quelle est la particularité de la technologie SuperTube de Geberit ?
La technologie SuperTube simplifie grandement la planification sanitaire pour les architectes et les concepteurs. Contrairement aux systèmes d’évacuation conventionnels, la technologie SuperTube ne nécessite p. ex. pas de colonne de ventilation ou de dérivation supplémentaire.
Avec SuperTube, l’espace habitable et utile augmente par conséquent – un atout de taille pour les investisseurs immobiliers.
La technologie SuperTube est disponible pour différents systèmes d’évacuation Geberit et répond aussi aux exigences en matière d’isolation phonique.
Découvrez des contenus similaires

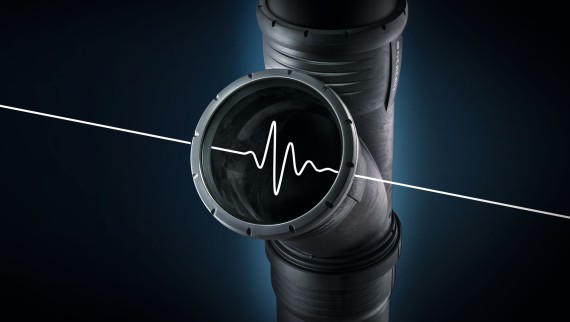

système d'évacuation Geberit Silent-Pro
Geberit Silent-Pro est la solution idéale pour les colonnes de chute et les raccordements d'étage dans les projets de construction avec des exigences élevées en matière d'isolation phonique.

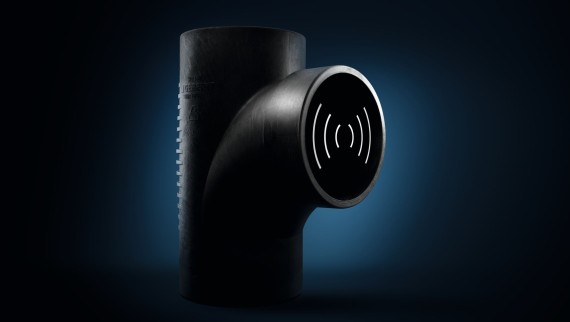

Geberit Silent-db20
