Geberit Mapress Acier Inox Sûr, polyvalent, résistant à la pression
Le multitalent
Geberit Mapress Acier Inox est un système d'alimentation très performant pouvant être mis en œuvre pour différents fluides. Geberit applique les exigences les plus strictes pendant le processus de fabrication. La forte teneur en molybdène permet par exemple de garantir une excellente résistance à la corrosion. Le résultat parle de lui-même, éprouvé des millions de fois.
Applications Geberit Mapress Acier Inox
- Eau potable
- Chauffage
- Gaz
- Sprinkler
- Industrie et contruction navale
Le système d'alimentation Geberit Mapress Acier Inox est sous avis technique et dispose d'une attestation de conformité sanitaire.
Pour satisfaire aux exigences les plus élevées en matière de qualité et de sécurité
De l'alimentation en eau potable par des systèmes d'alimentation industriels complexes aux installations très sensibles en termes d'hygiène, le système Geberit Mapress Acier Inox se trouve être le bon choix. Il est parfaitement adapté aux projets sanitaires dont les exigences sont toujours particulièrement élevées lors de la planification, tels que les hôpitaux ou les hôtels. Grâce à une large gamme de raccords et de matériaux, le système Geberit Mapress Acier Inox convient non seulement aux installations en eau potable fiables, mais aussi au transport d'eau industrielle, traitée, d'air comprimé, de gaz industriel, de produits chimiques et de beaucoup d'autres milieux.
Réglementations, directives et normes entièrement maîtrisées
Le système Geberit Mapress Acier Inox peut subir une désinfection chimique et thermique si celle-ci est imposée en vertu de directives et de règlementations ou lorsque survient une contamination du réseau d’alimentation. Pour une utilisation en installations sprinkler, le système dispose, outre de la certification du VdS, de toutes les homologations internationales importantes.
Tous les raccords de pression Geberit Mapress sont pourvus de bouchons de protection pour une hygiène garantie jusqu'à leur pose, dont la couleur permet également de reconnaître le domaine d'utilisation. Pour des utilisations standard, Geberit Mapress Acier Inox admet une température de service située entre -30°C et 120°C et une pression maximale de 16 bar. Grâce à des joints d'étanchéité spéciaux, les possibilités d'applications et les températures, par exemple pour une application solaire, sont encore plus étendues.
De nombreuses bonnes raisons de choisir Geberit Mapress Acier Inox
Gamme produits

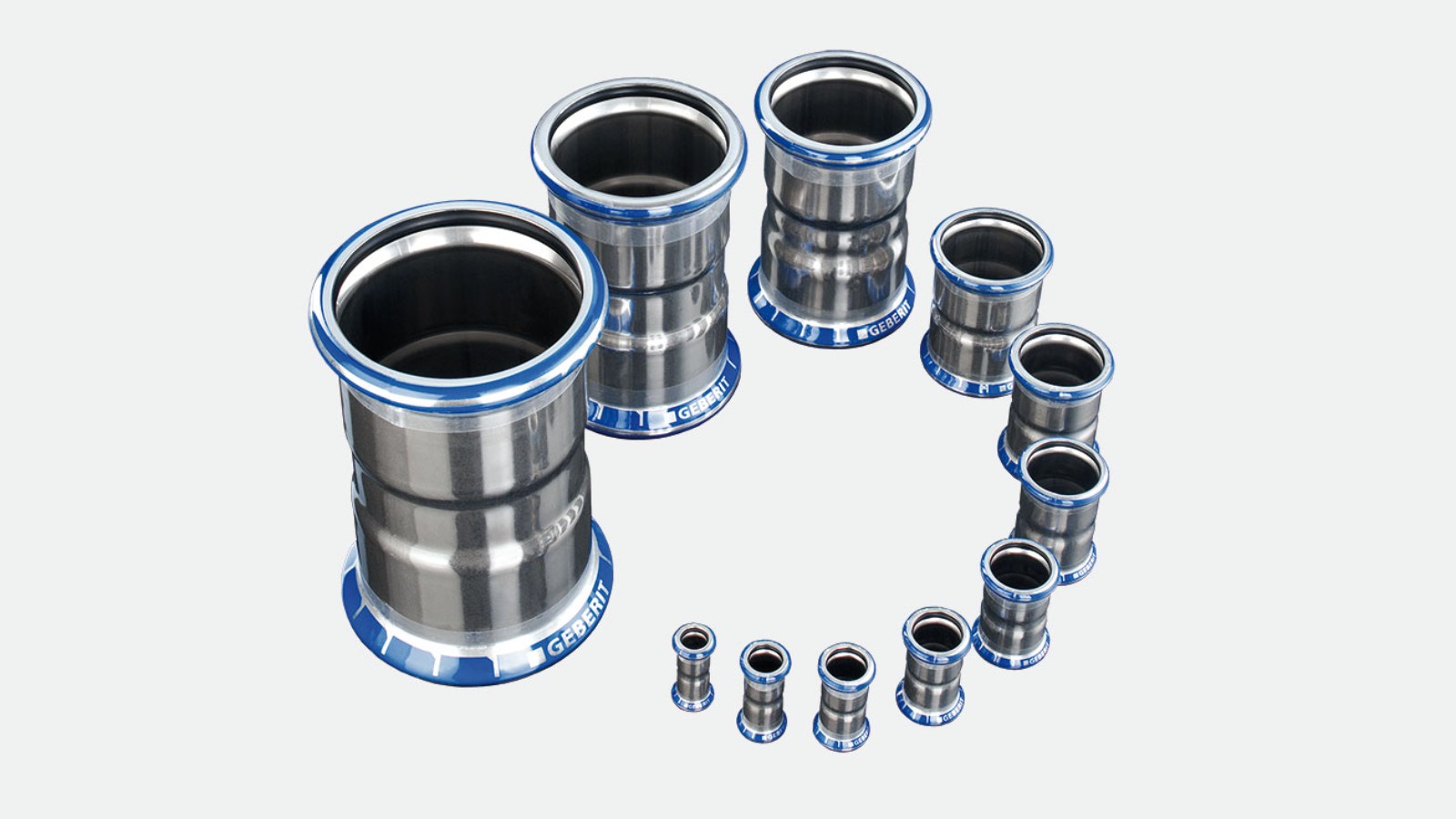

Dimensions
| Diamètre nominal (DN) | Dimensions d x s (mm) | Tube Geberit Mapress Acier Inox 1.4401 | Tube Geberit Mapress Acier Inox 1.4521 | Tube Geberit Mapress Acier Inox 1.4301 |
|---|---|---|---|---|
| 10 | 12,0 x 1,0 | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,2 | X | X | X |
| 25 | 28,0 x 1,2 | X | X | X |
| 32 | 35,0 x 1,5 | X | X | X |
| 40 | 42,0 x 1,5 | X | X | X |
| 50 | 54,0 x 1,5 | X | X | X |
| 65 | 76,1 x 2,0 | X | X | |
| 80 | 88,9 x 2,0 | X | X | |
| 100 | 108,0 x 2,0 | X | X |
Raccords

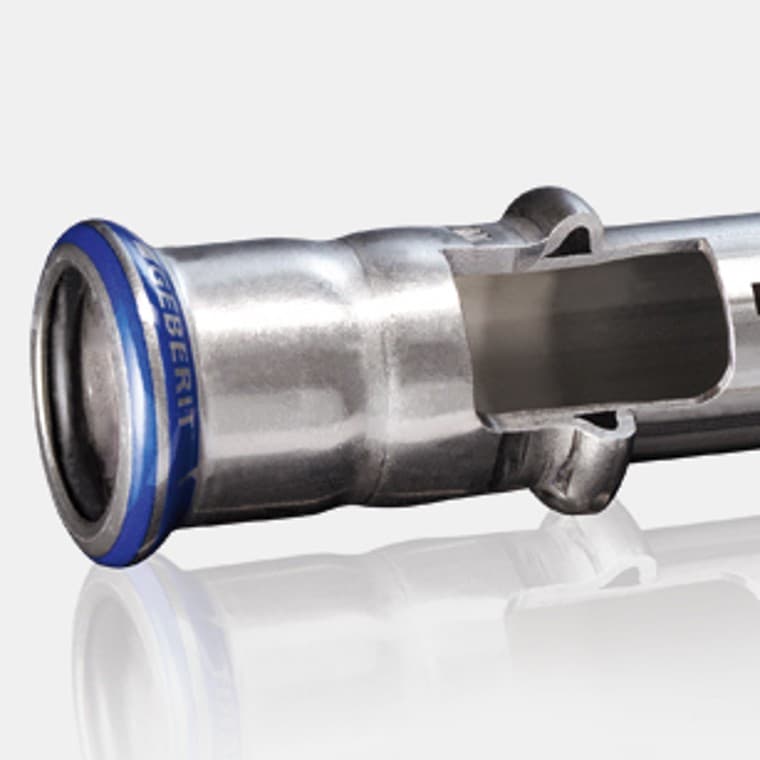

Raccords à sertir Geberit Mapress Acier Inox
- Acier inoxydable CrNiMo 1.4401
- Indicateur de sertissage permettant de contrôler si le raccord est correctement serti
- L'indicateur de sertissage bleu signale le matériau acier inoxydable
- Le chiffre correspond à la dimension
- Les bouchons de protection empêchent les salissures
- Les raccords non sertis ne sont pas étanches et sont immédiatement détectables lors du test de pression
- Plus de 500 raccords différents sont disponibles
Joints
Les joints toriques spéciaux et les différentes dimensions de tubes disponibles font de ce système le choix idéal pour les applications les plus diverses. Les indications suivantes se rapportent à la combinaison d'un joint d'étanchéité Geberit Mapress et d'un tube 1.4401 Geberit Mapress Acier Inox.
Joint d'étanchéité CIIR noir Geberit Mapress
Fluides liquides
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Vapeur saturée ≤ 120 °C
- Eaux résiduaires
- Eau extra-pure (sauf eau d'application pharmaceutique)
- Eaux pluviales avec un pH > 6,0
- Eau grise et eau noire avec un pH > 6,0
- Eau d'extinction d'incendie (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques
Fluides gazeux
- Air comprimé (classe de pureté / huile 0–3)
- Dépression
- Gaz inertes
- Gaz industriels
Joint d'étanchéité FKM bleu Geberit Mapress
Fluides liquides
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Produits chimiques et fluides techniques
Fluides gazeux
- Air comprimé (classe de pureté / huile 0–X)
- Gaz industriels
Joint d'étanchéité HNBR jaune Geberit Mapress
- Gaz naturels
- Gaz liquéfiés
- Biogaz

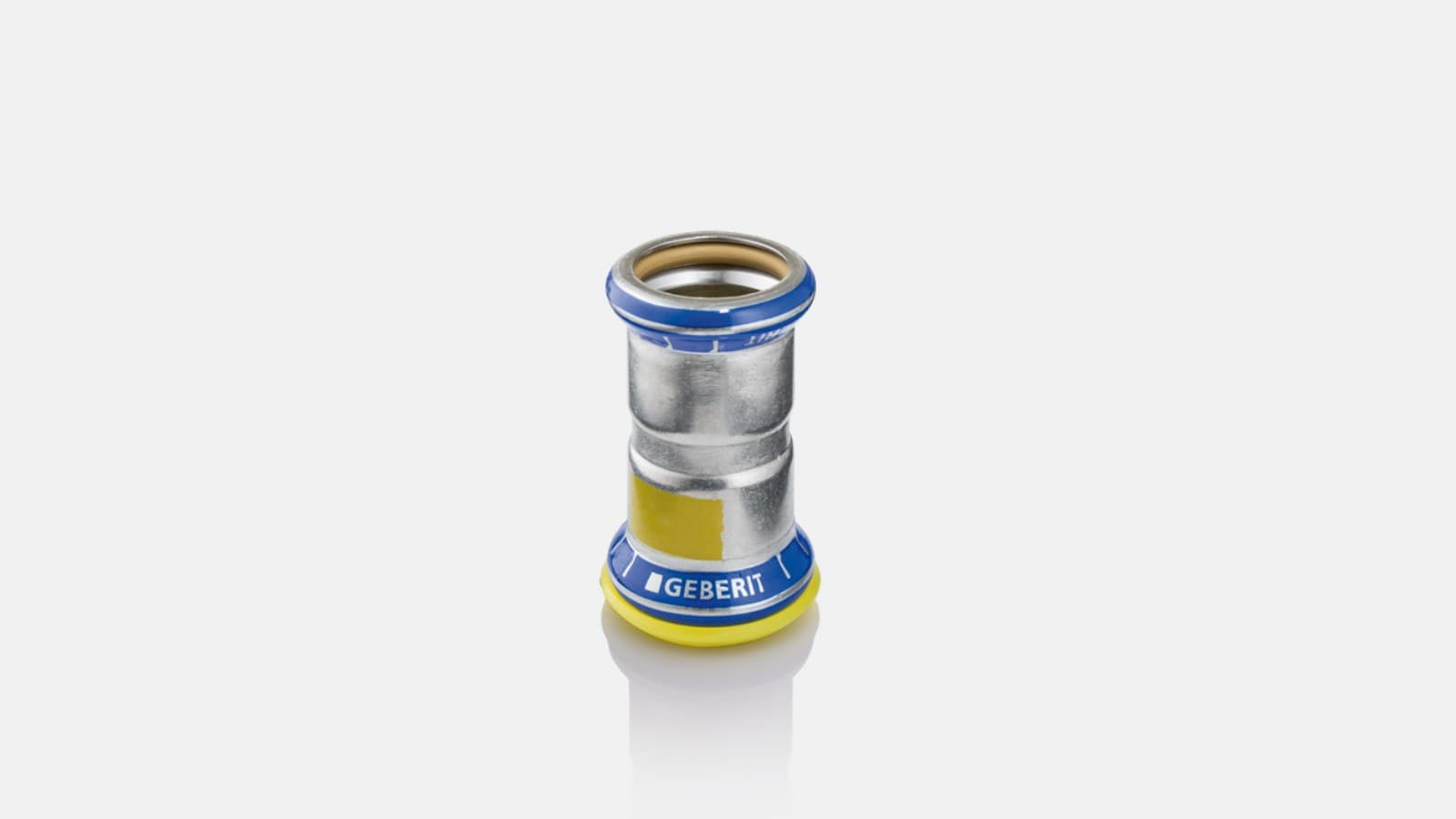

Les raccords à sertir Geberit Mapress Acier Inox adaptés aux installations de gaz sont dotés d'un joint d'étanchéité jaune en HNBR. Le marquage et les bouchons de protection jaunes permettent de les différencier des autres raccords.

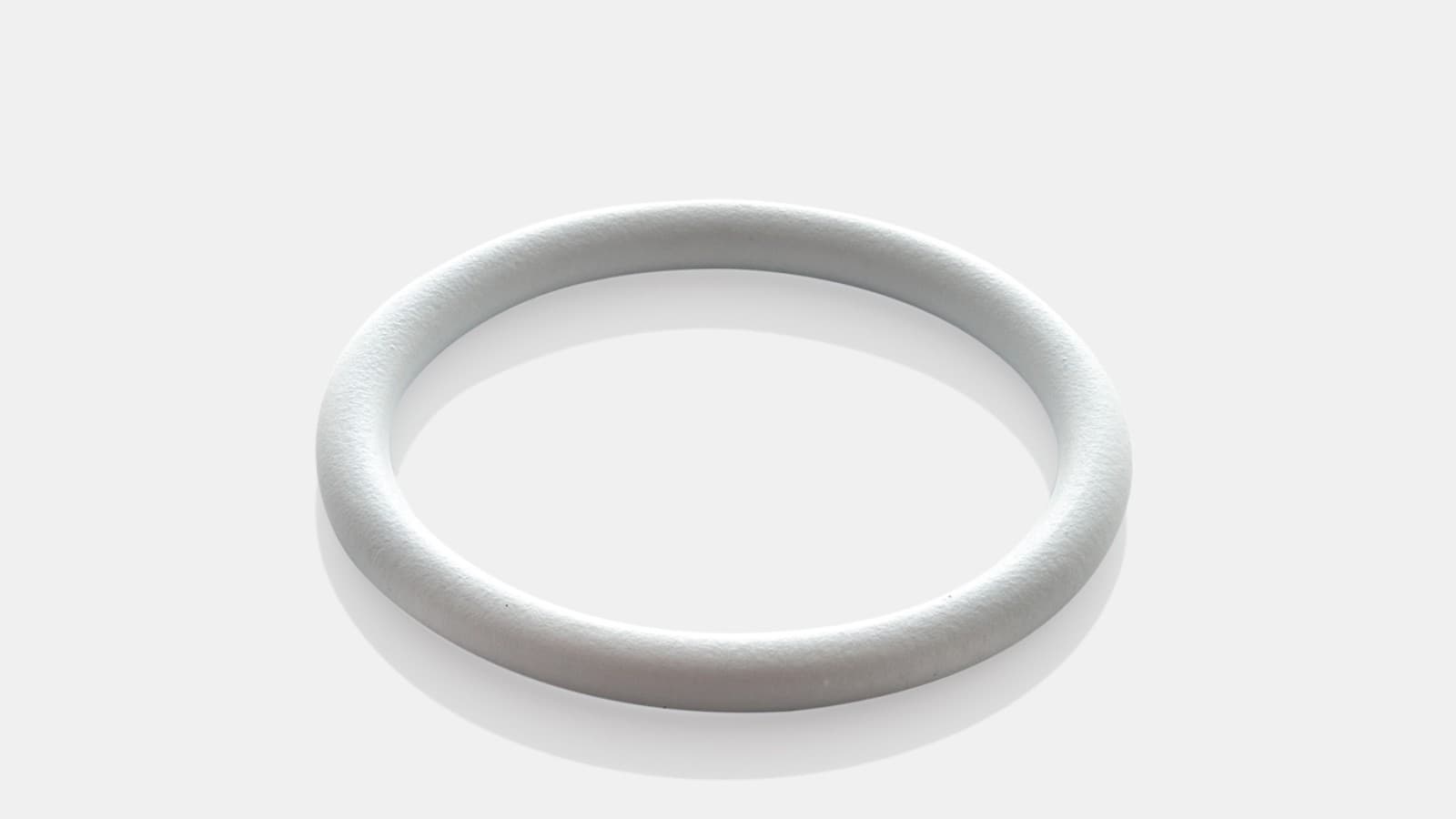

Joint d'étanchéité FKM blanc Geberit Mapress
Vapeur saturée ≤ 155 °C (y compris exploitation cyclique)
Joint d'étanchéité FPM rouge Geberit Mapress
- Eau d'extinction d'incendie (humide / sec, sec)
- Sprinkler (humide / sec, sec)
Tubes

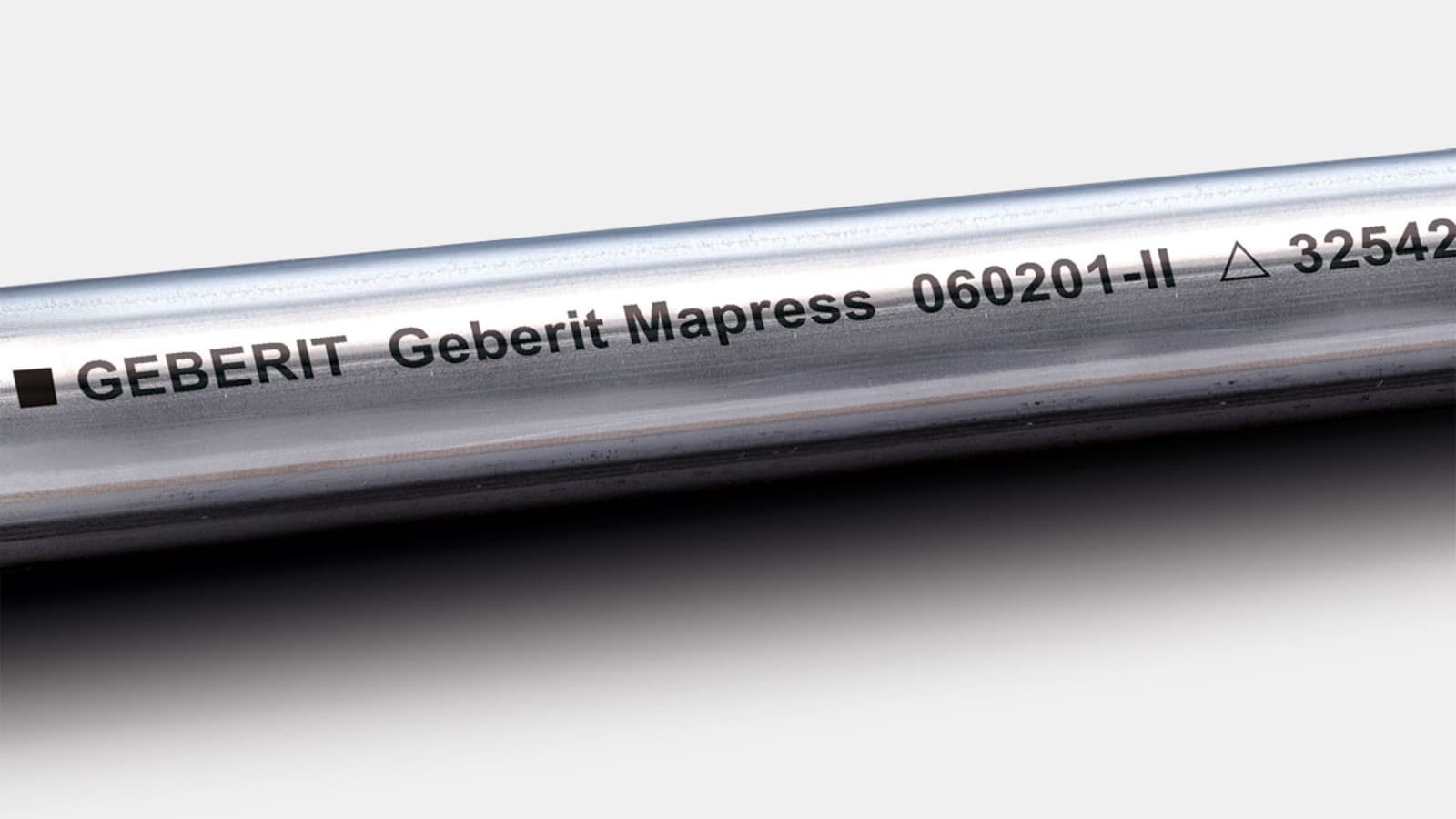

Tube 1.4401 Geberit Mapress Acier Inox
- L'acier 316 dont la teneur est plus élevée en molybdène garantit solidité et résistance à la corrosion.
- Le traitement thermique et mécanique spécifique des raccords permet de créer un matériau homogène de grande qualité.
- Ce façonnage méticuleux assure une plasticité maximale et une parfaite étanchéité à long terme.
- Les surfaces lisses garantissent l'ajustement des joints et des caractéristiques hygièniques optimales.

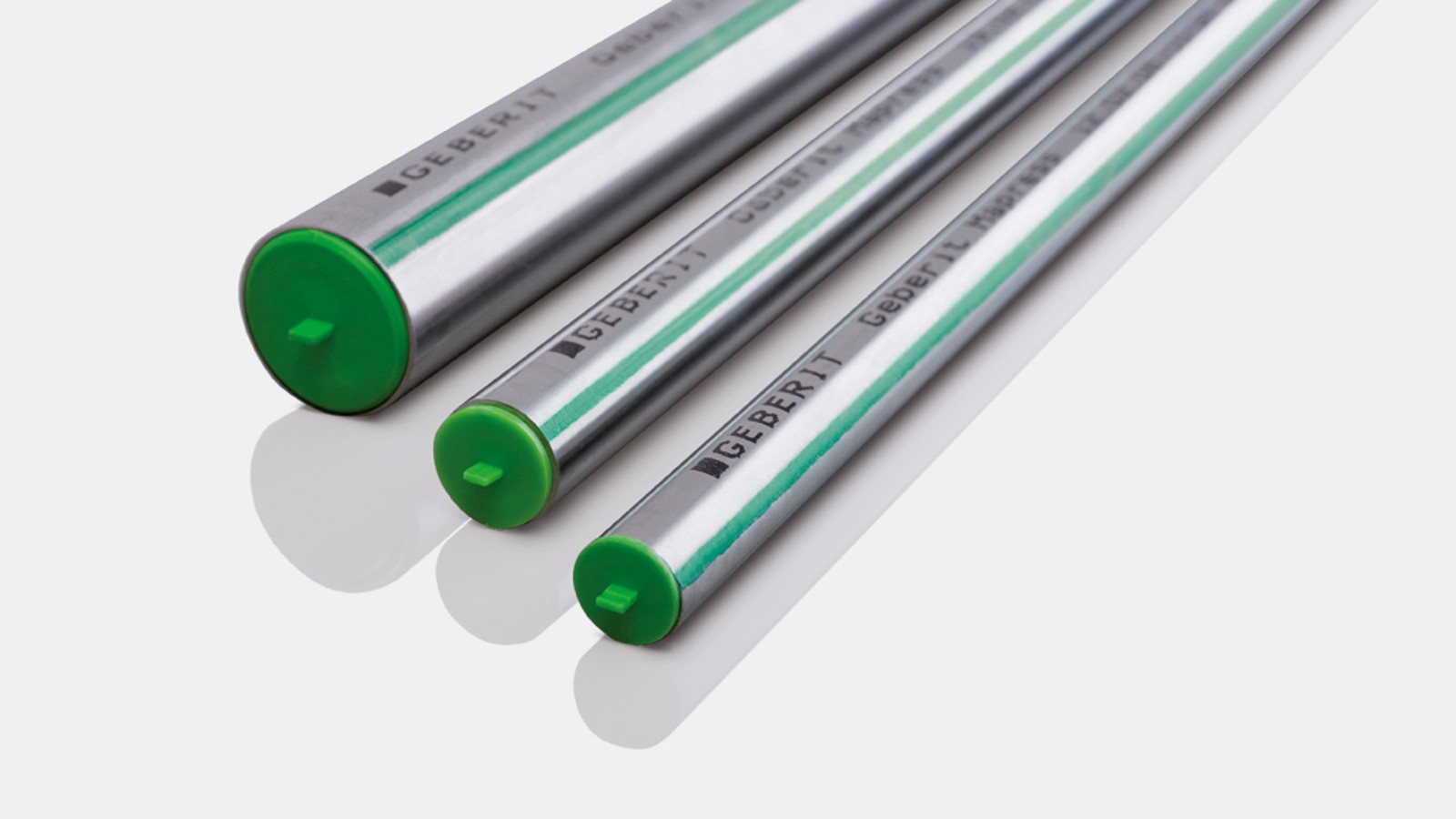

Tube 1.4521 Geberit Mapress Acier Inox
- L'acier 444 est une alternative économique aux matériaux classiques pour les installations d'eau potable hygiéniques.
- La ligne verte le long du tube permet de le distinguer.
- Un bouchon de protection vert protège le tube de la poussière et des salissures.
Tube Geberit Mapress acier inoxydable 1.4301
- Avec des exigences accrues en matière de résistance à la corrosion dans les circuits de chauffage ou de refroidissement
- La ligne rouge le long du tube sert de marquage
