Geberit Mapress Therm pour les circuits de refroidissement, d'eau glacée et de chauffage
Système en acier inoxydable économique et résistant à la corrosion
Le système en acier inoxydable faiblement allié résiste à la corrosion et competitif pour les circuits fermés de chauffage et de refroidissement – des applications dans lesquelles l'humidité ne peut pas toujours être évitée.

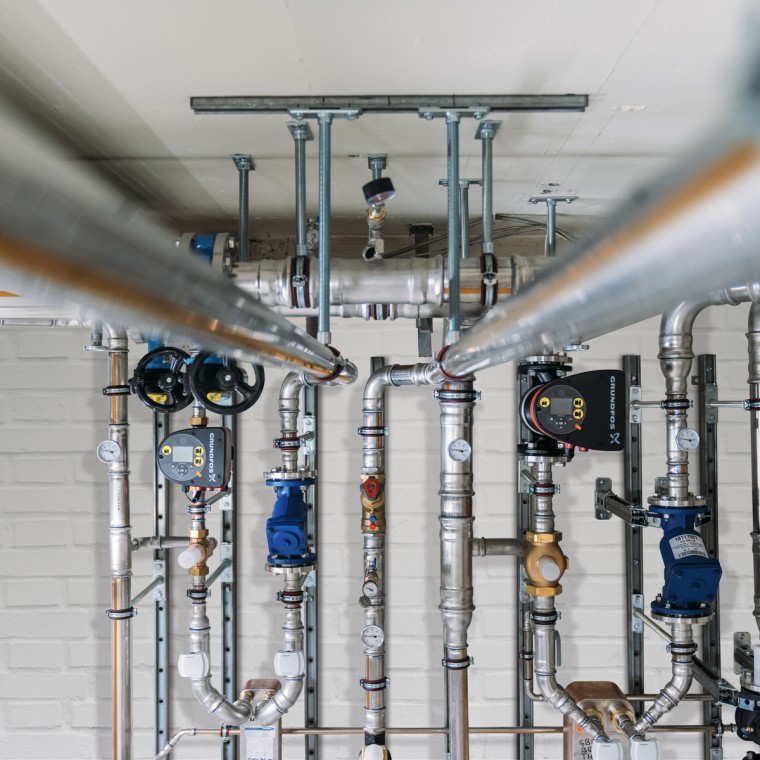

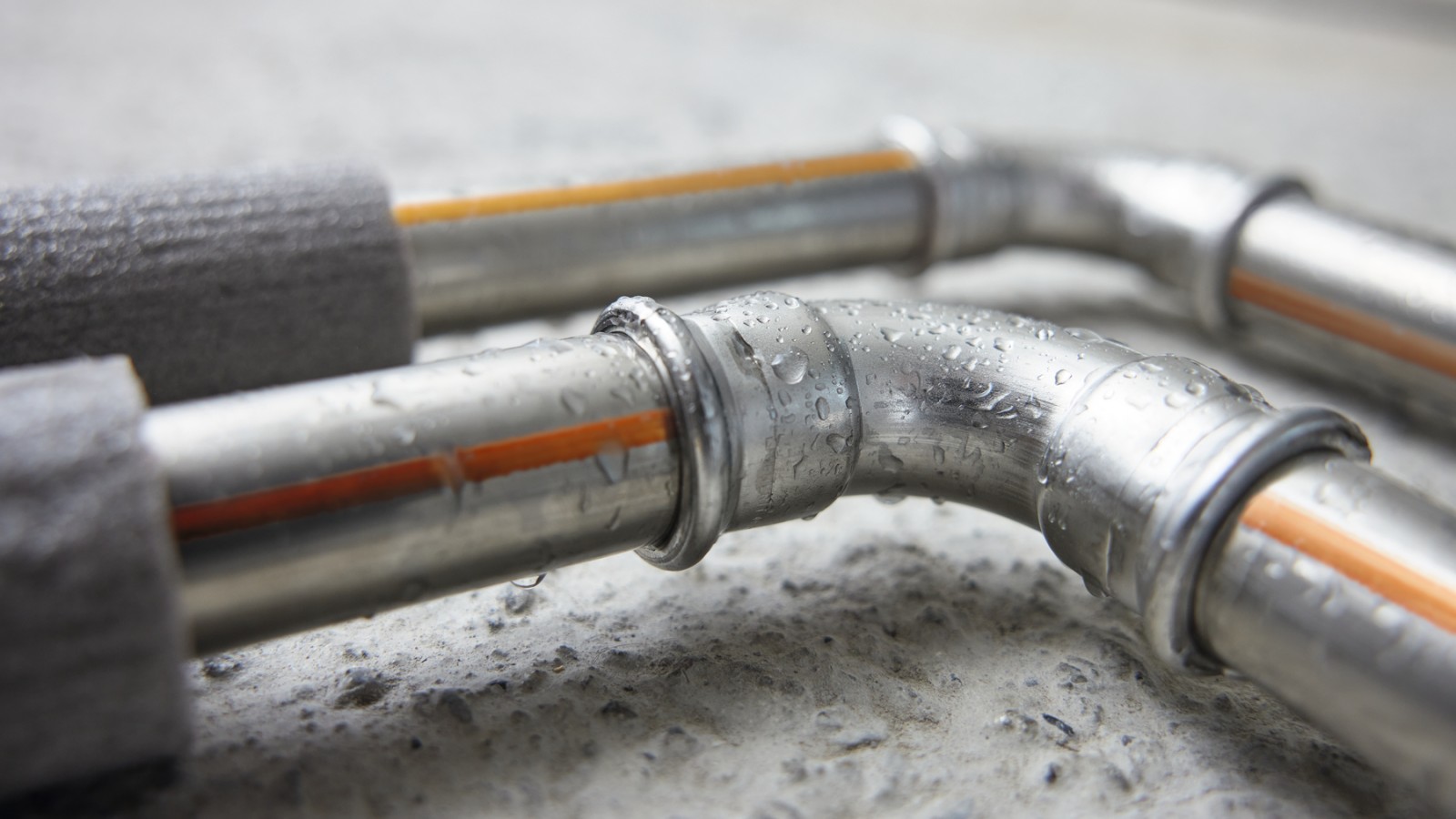

Dans les systèmes de refroidissement, les différences de température entre le fluide et la surface extérieure des tubes et raccords entraînent de la condensation.
Quand on pose des sols, les matériaux de construction humides à base de ciment, les temps de séchage inadéquats et l'infiltration involontaire de plâtre ou d'eau d'une terrasse peuvent tous présenter un danger.
Geberit Mapress Therm offre la solution idéale pour les deux scénarios d'application à un niveau de prix constant sans nécessiter de travaux de reprise importants.

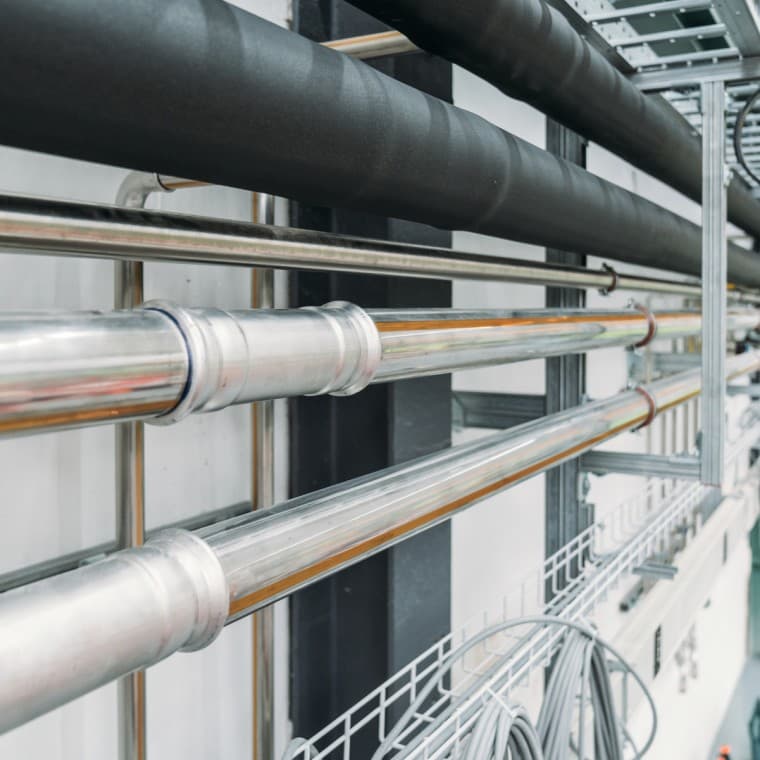

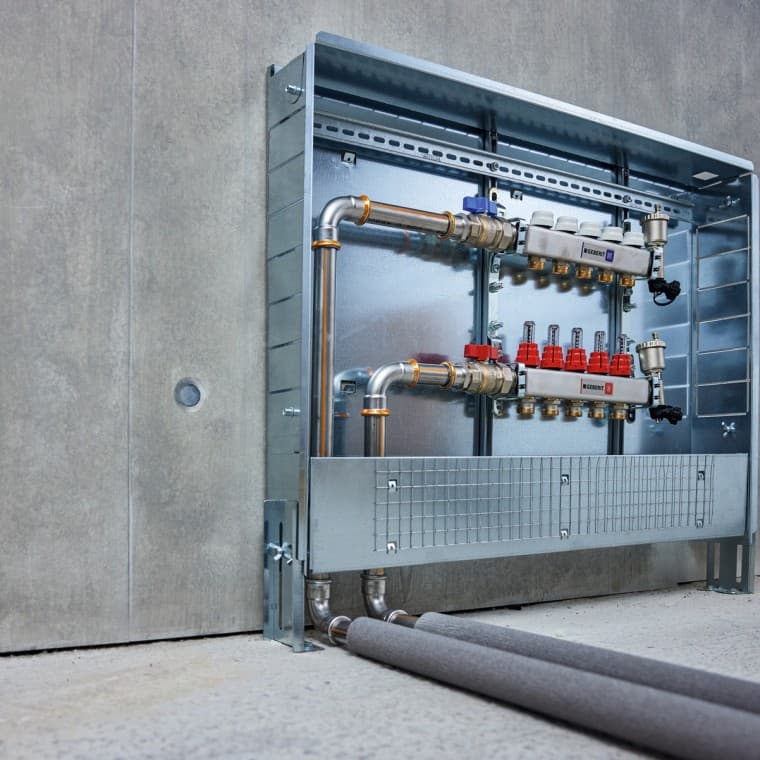

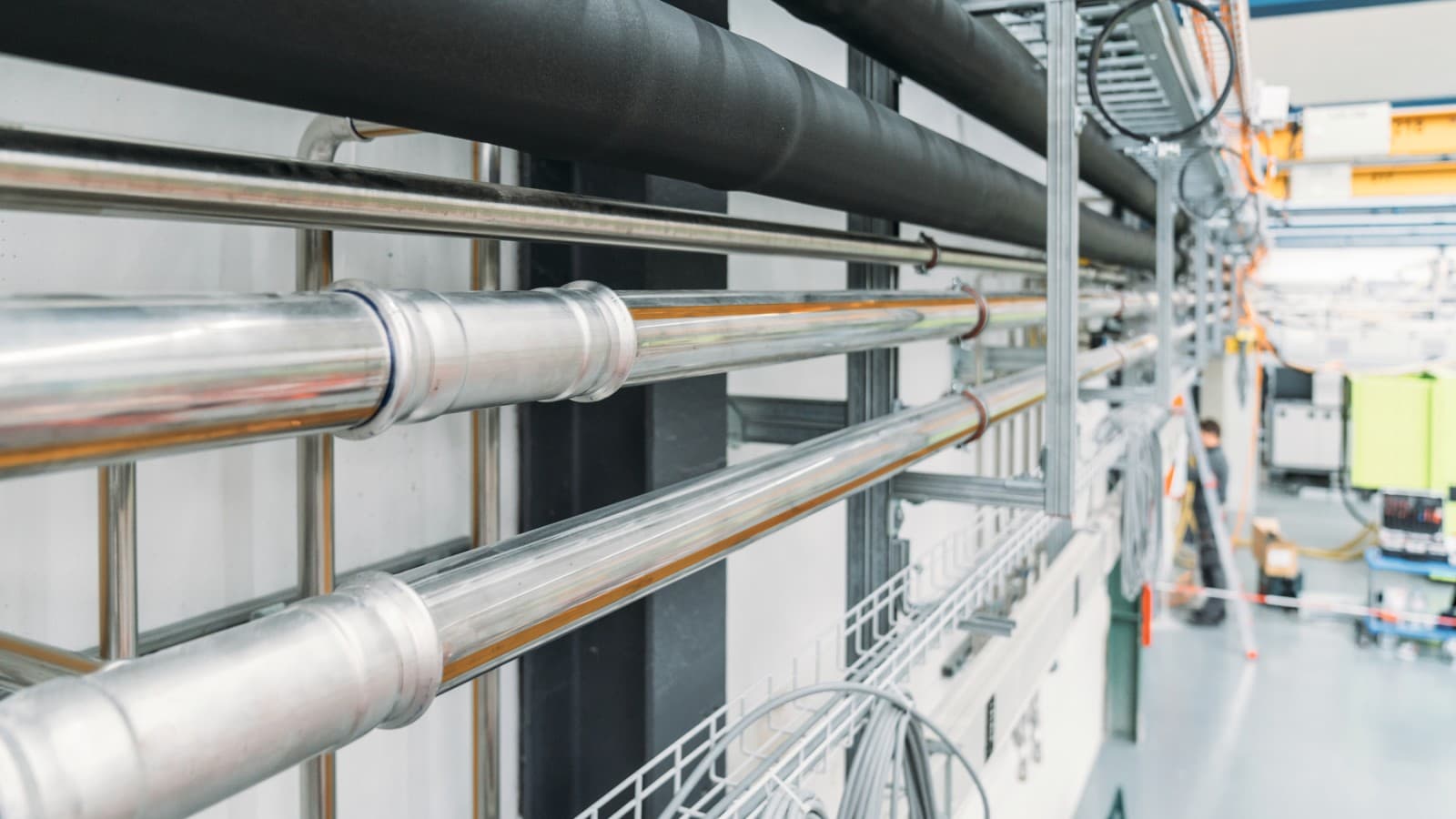

Applications pour le système de canalisation en acier inoxydable faiblement allié
Pourquoi choisir Geberit Mapress Therm ?
Reconnaissance facile
Identifiants orange et symboles d'eau non potable sur les raccords et les tubes
Identification claire des raccordements non sertis
Si l'indicateur de sertissage est encore intact, la raccordement n'a pas encore été serti.

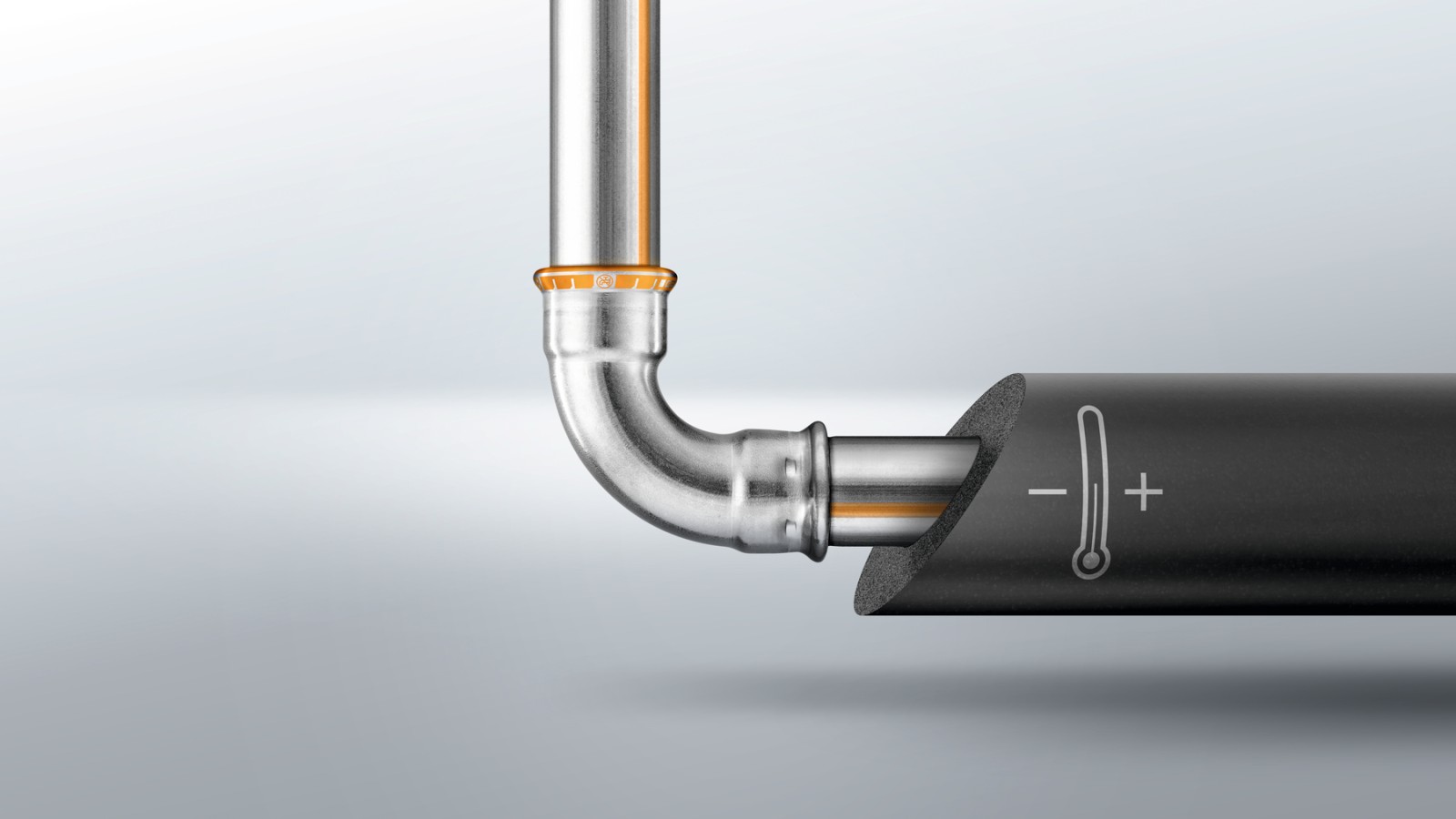

Pour les circuits de chauffage et de refroidissement
Parfait pour les applications avec des différentiels de température
Résistant à la corrosion
Résistant à la corrosion et économique grâce à l'acier inoxydable faiblement allié
Geberit Mapress Therm Un regard plus approfondi
Informations techniques sur les raccords et les tubes Geberit Mapress Therm
Dimensions
| Diamètre nominal DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 1,5 |
| 80 | 89,9 x 1,5 |
| 100 | 108 x 2 |

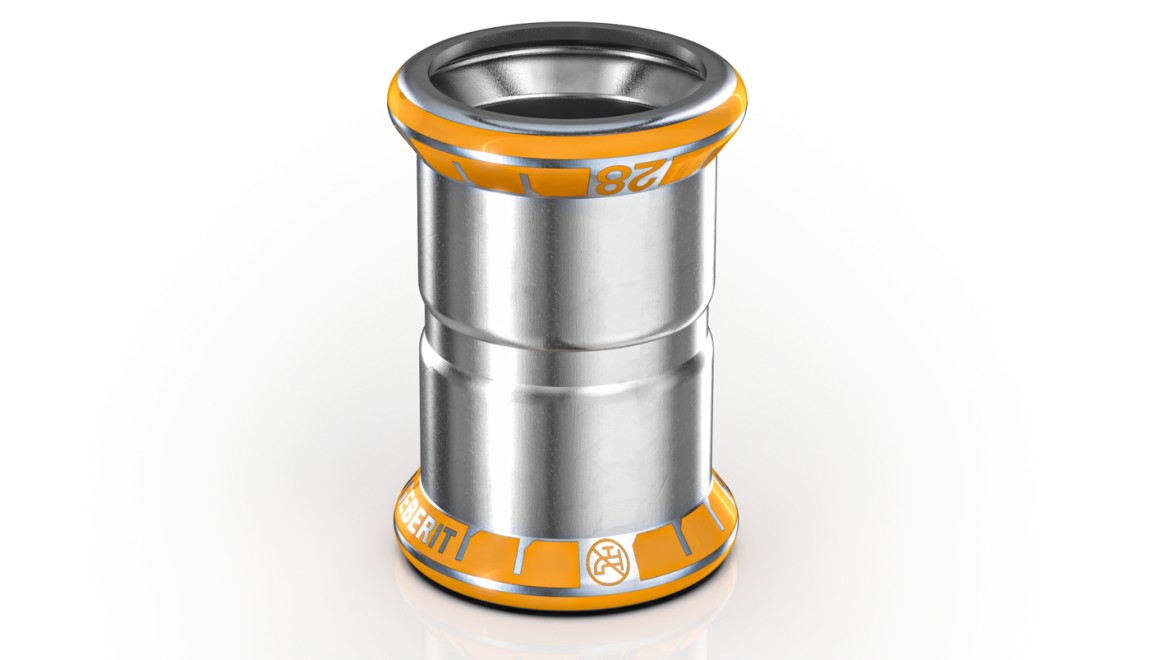

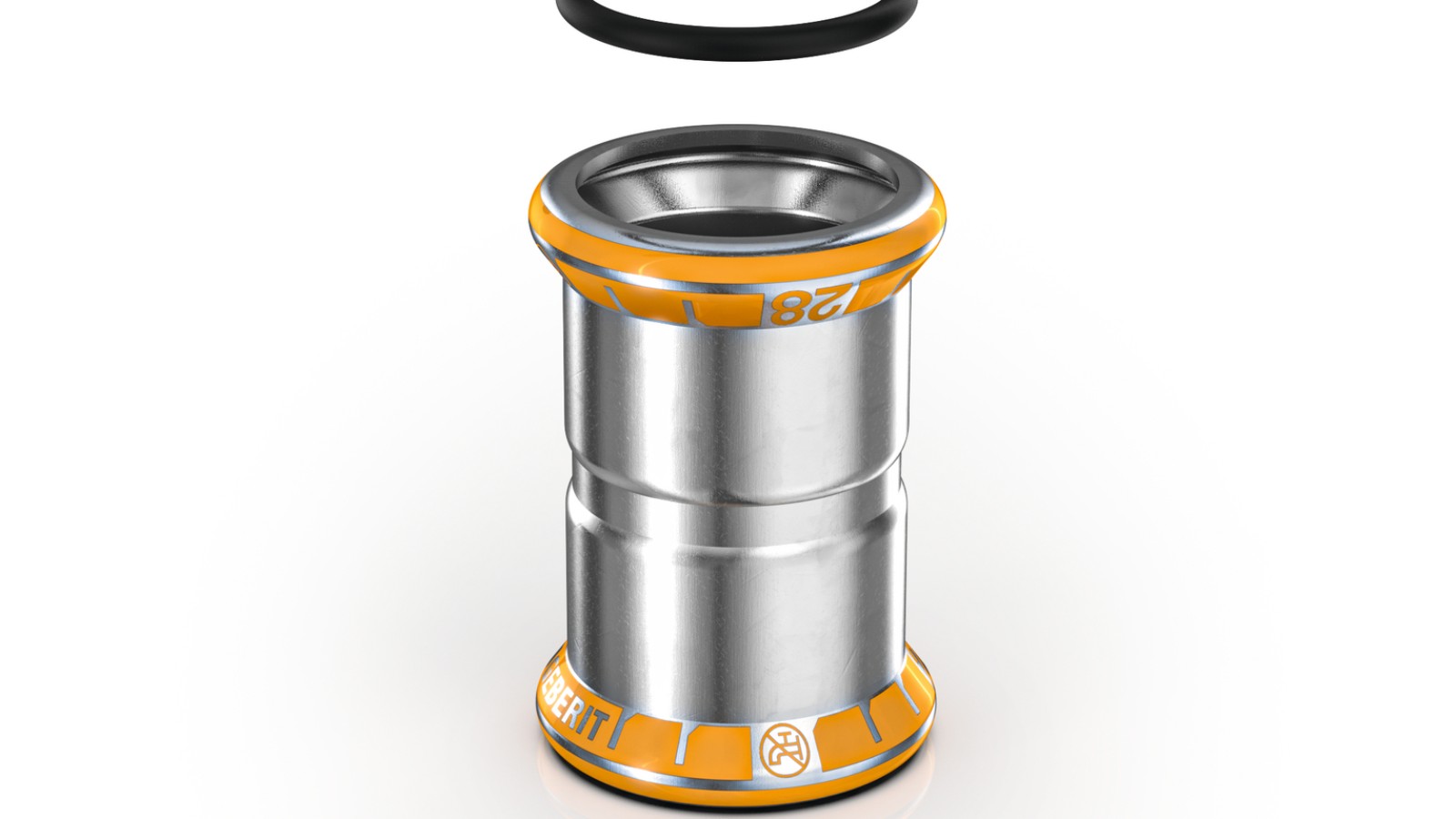

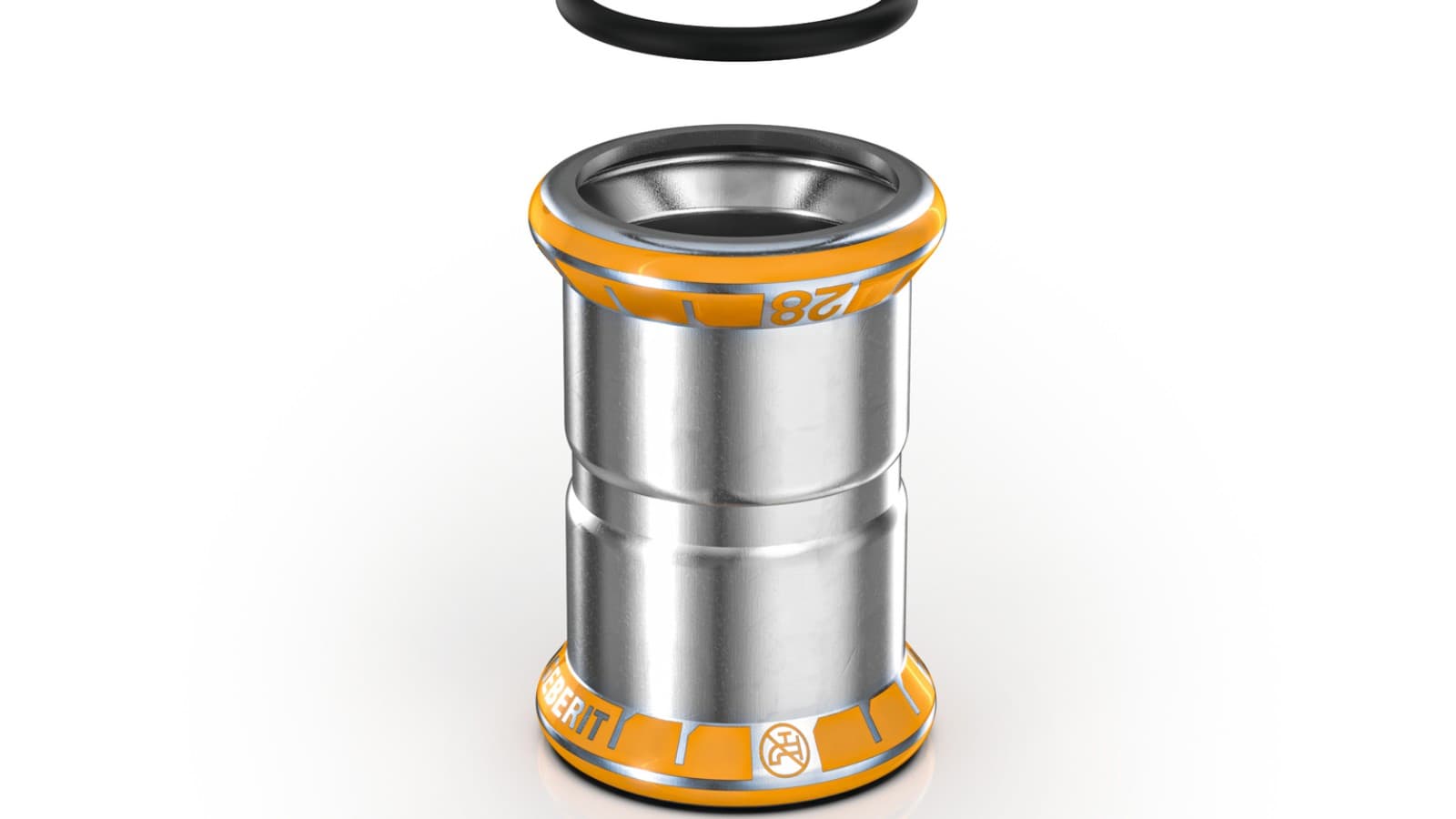

Raccords

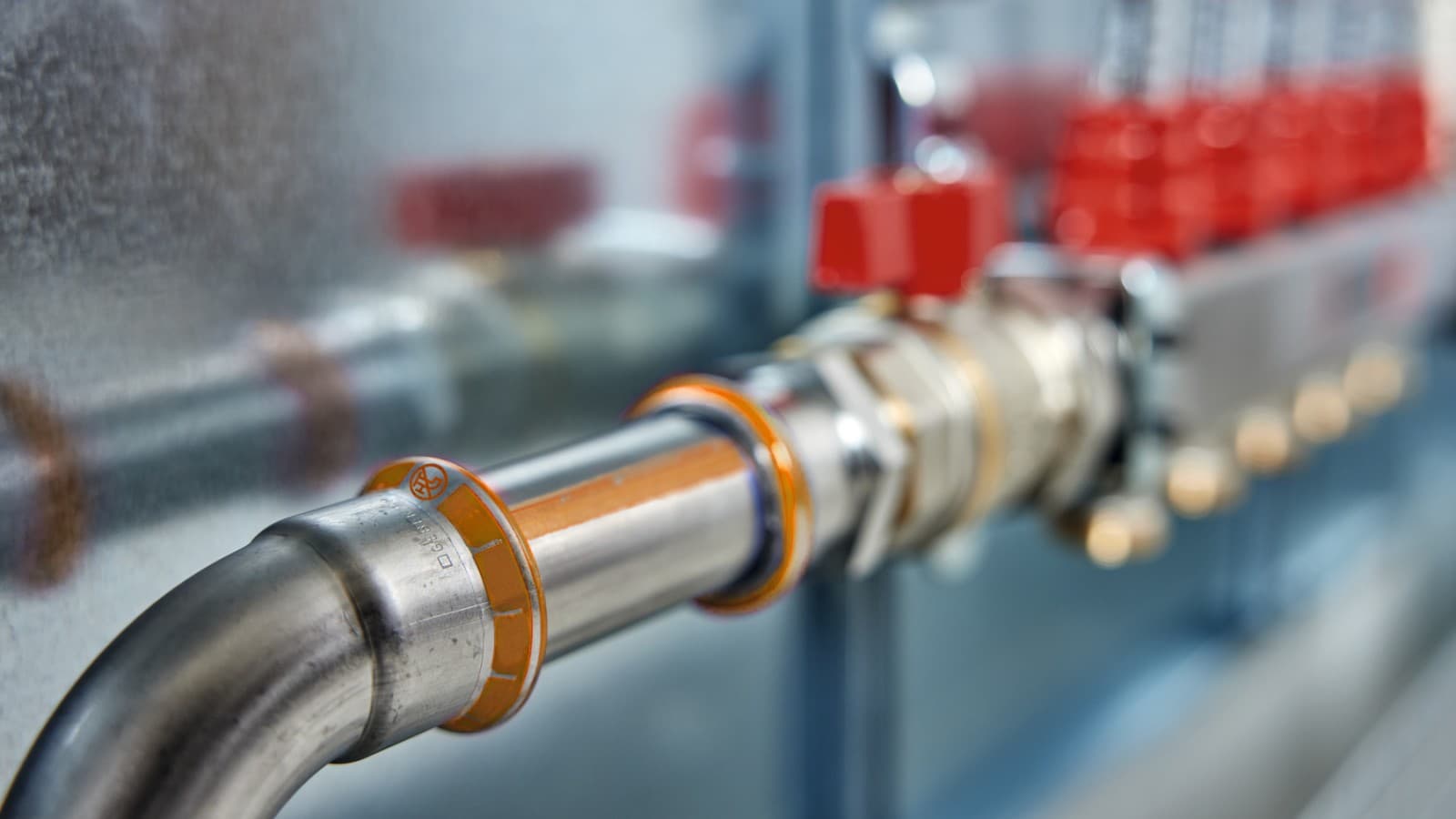

- Indicateur de sertissage orange pour identifier les raccords correctement sertis
- L'indicateur de sertissage orange indique la nature de l' acier inoxydable
- Symbole de l'eau non potable sur l'indicateur de sertissage
- Symbole de l'eau non potable sur raccord pour une identification permanente
- Dimension imprimée sur l'indicateur de sertissage
- Les raccordements non sertis ne sont pas étanches et immédiatement identifiables lors du test d'étanchéité
- 200 raccords différents sont disponibles au choix

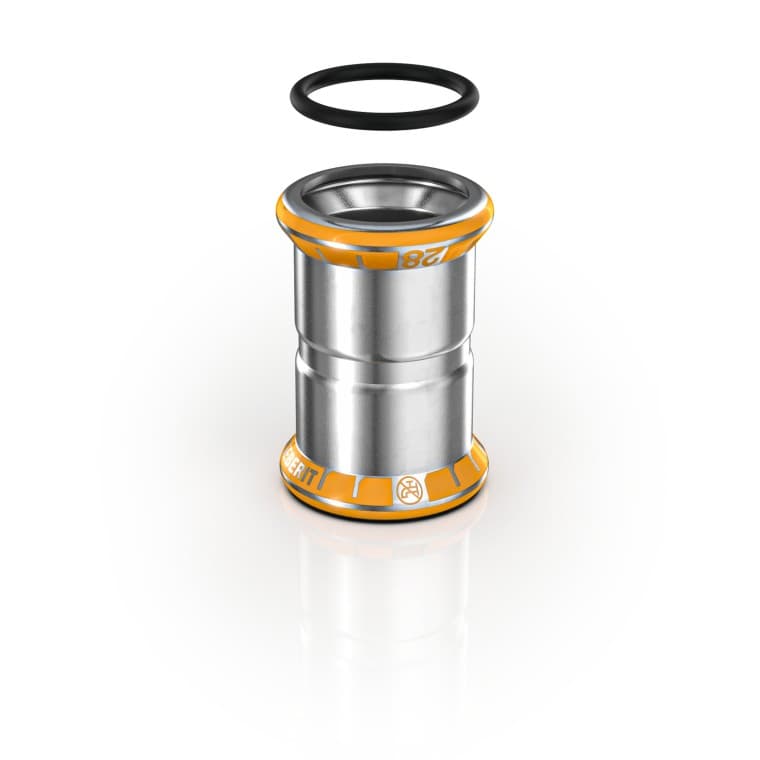

Joints
Fluides liquides
| Utilisation | Joint d’étanchéité | Température de service | Pression de service maximale |
|---|---|---|---|
| Eau de refroidissement et de chauffage sans agent antigel | Noir | 0°C à 100°C | 16 bars |
| Eau de refroidissement et de chauffage sans agent antigel | Noir | –30°C à +120°C | 16 bars |
| Eau de chauffage urbain ≤ 120°C | Noir | 0°C à 120°C | 16 bars |
| Eau de chauffage urbain ≤ 140°C | Bleu | 0°C à 140°C | 16 bars |

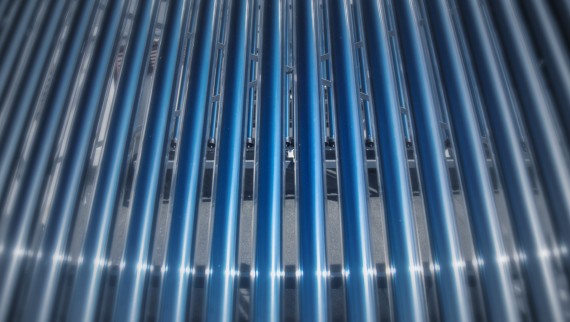

| Fluide caloporteur (solaire) | Bleu | –25°C à +220°C | 16 bars |
Fluides gazeux
| Utilisation | Joint d’étanchéité | Température de service | Pression de service maximale |
|---|---|---|---|
| Air comprimé (classe de pureté de l’huile 0-3) | Noir | 0°C à 100°C | 25 / 16 / 12 bars |
| Air comprimé (classe de pureté de l’huile 0-X) | Bleu | 0°C à 100°C | 25 / 16 / 12 bars |
| Dépression | Noir | 0°C à 100°C | Abs. ≥ 0,2 bar |
| Gaz inertes (par exemple, l'azote) | Noir | 0°C à 100°C | 25 / 16 / 12 bars |

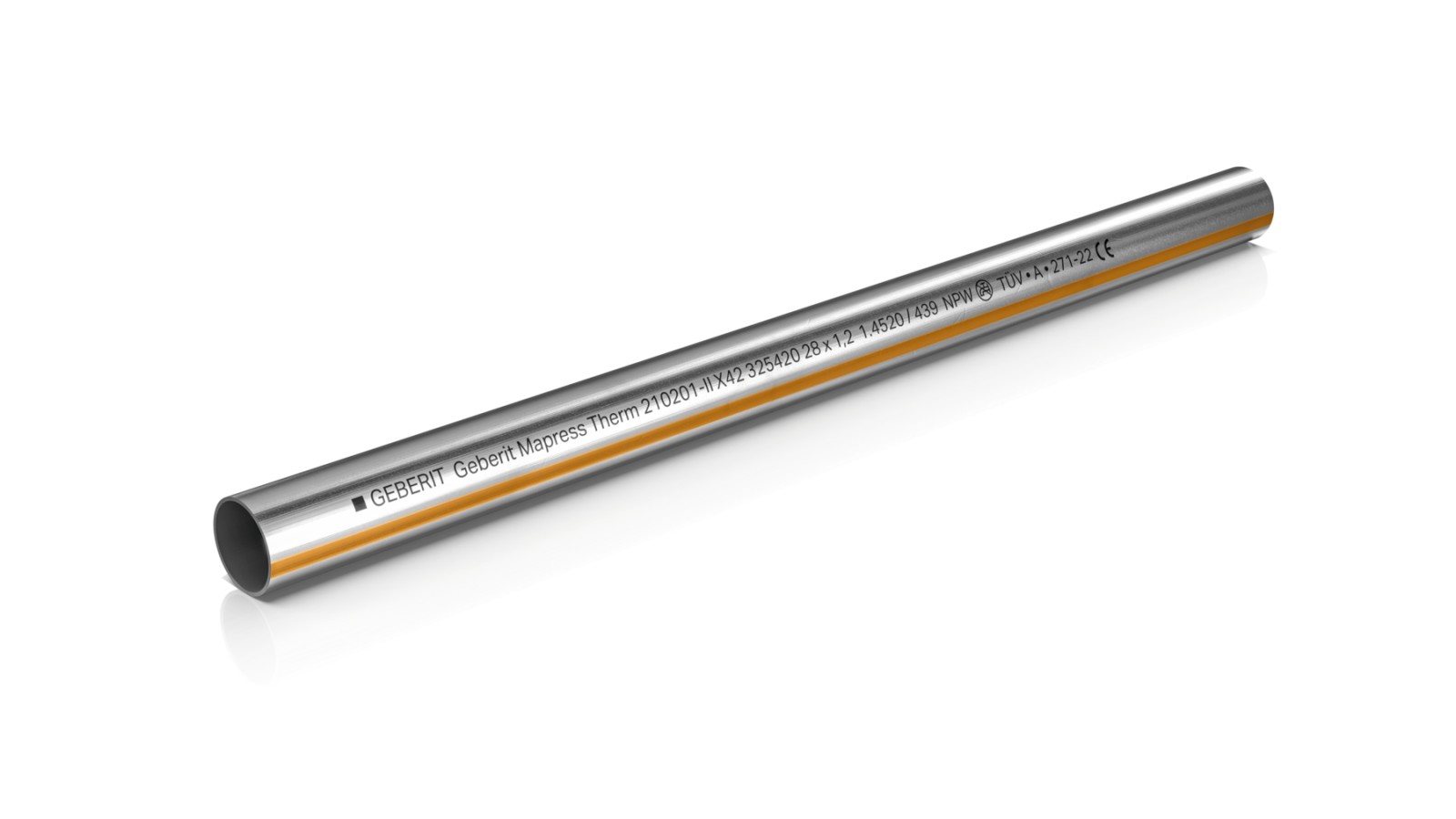

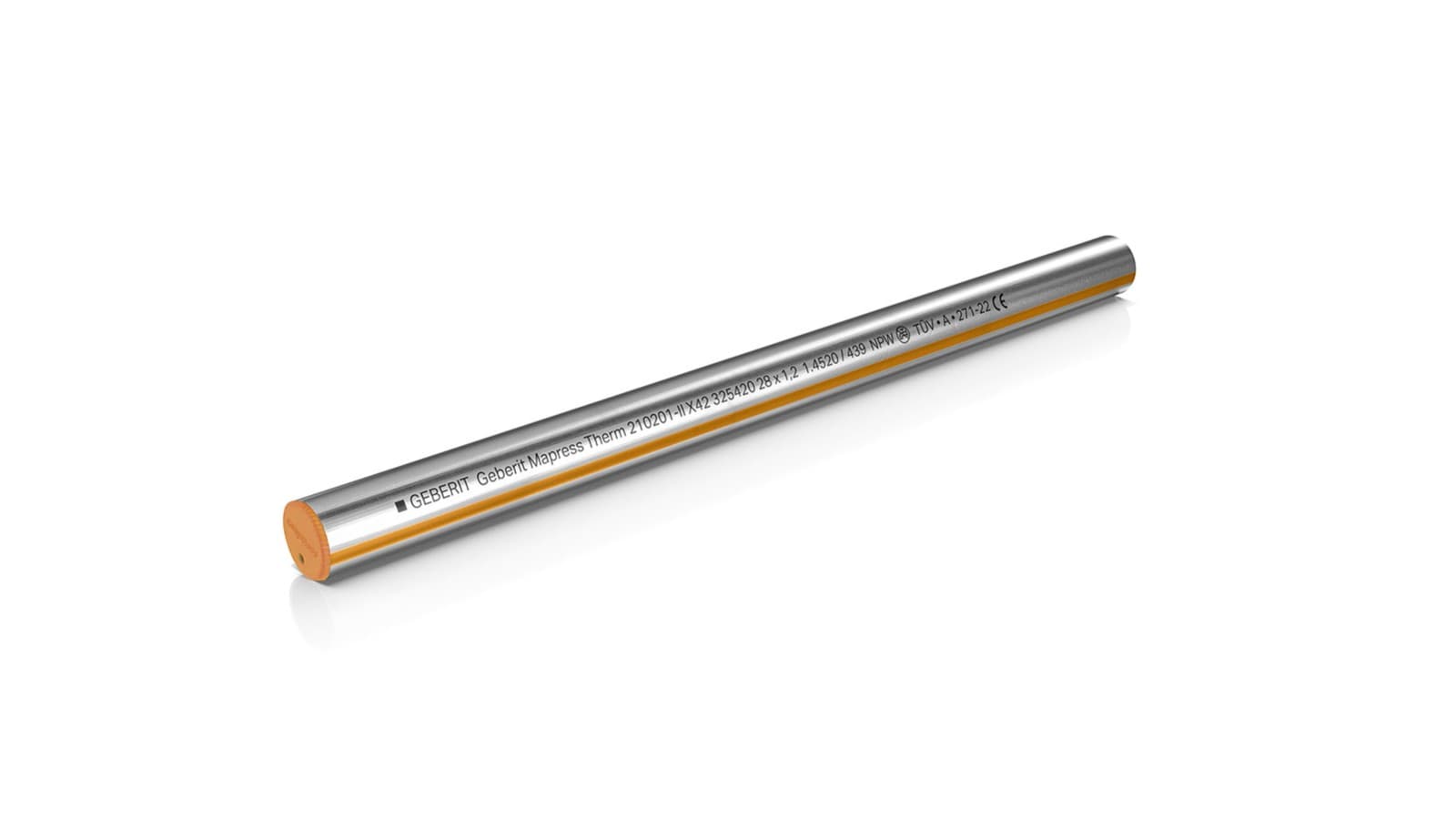

Tubes
Tubes Geberit Mapress Therm
- Fabriqué en acier inoxydable faiblement allié résistant à la corrosion
- Les marquages sont ajoutés avec une ligne orange continue
- Pas de bouchons de protection, car conçu pour les applications d'eau non potable
Avez-vous des questions ? Contactez-nous.
Découvrez des produits similaires

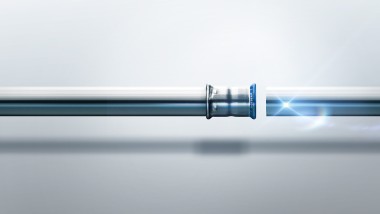

Geberit Mapress Acier Inox
De l'alimentation en eau potable aux installations industrielles complexes – Geberit Mapress Acier Inox s'adapte aux applications les plus diverses.

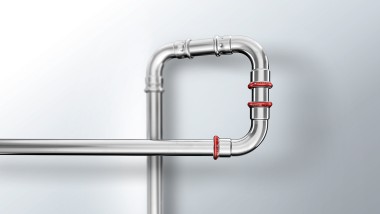

Geberit Mapress Acier Carbone
