Outils et accessoires Pour systèmes d’alimentation
Travaillez efficacement grâce à une technologie fiable
La technologie de sertissage éprouvée de Geberit permet de mettre en œuvre facilement et proprement les systèmes de canalisations et d'obtenir des raccords sûrs et durables, sans avoir recours à des outils à flamme ni à des travaux de soudure fastidieux.
Afin de garantir une installation professionnelle du système d'alimentation multicouche Geberit FlowFit ou du système d'alimentation Geberit Mapress, Geberit propose une gamme complète d’outils professionnels :
- Outils pour la préparation des tubes (par exemple sertissage, étalonnage, ébavurage)
- Appareils de sertissage et mâchoires pour un résulat sûr et conforme aux normes
- Outils d'essai et de contrôle pour vérifier la sécurité des connexions
Aperçu des appareils de sertissage et de mise en œuvre
Mise en œuvre

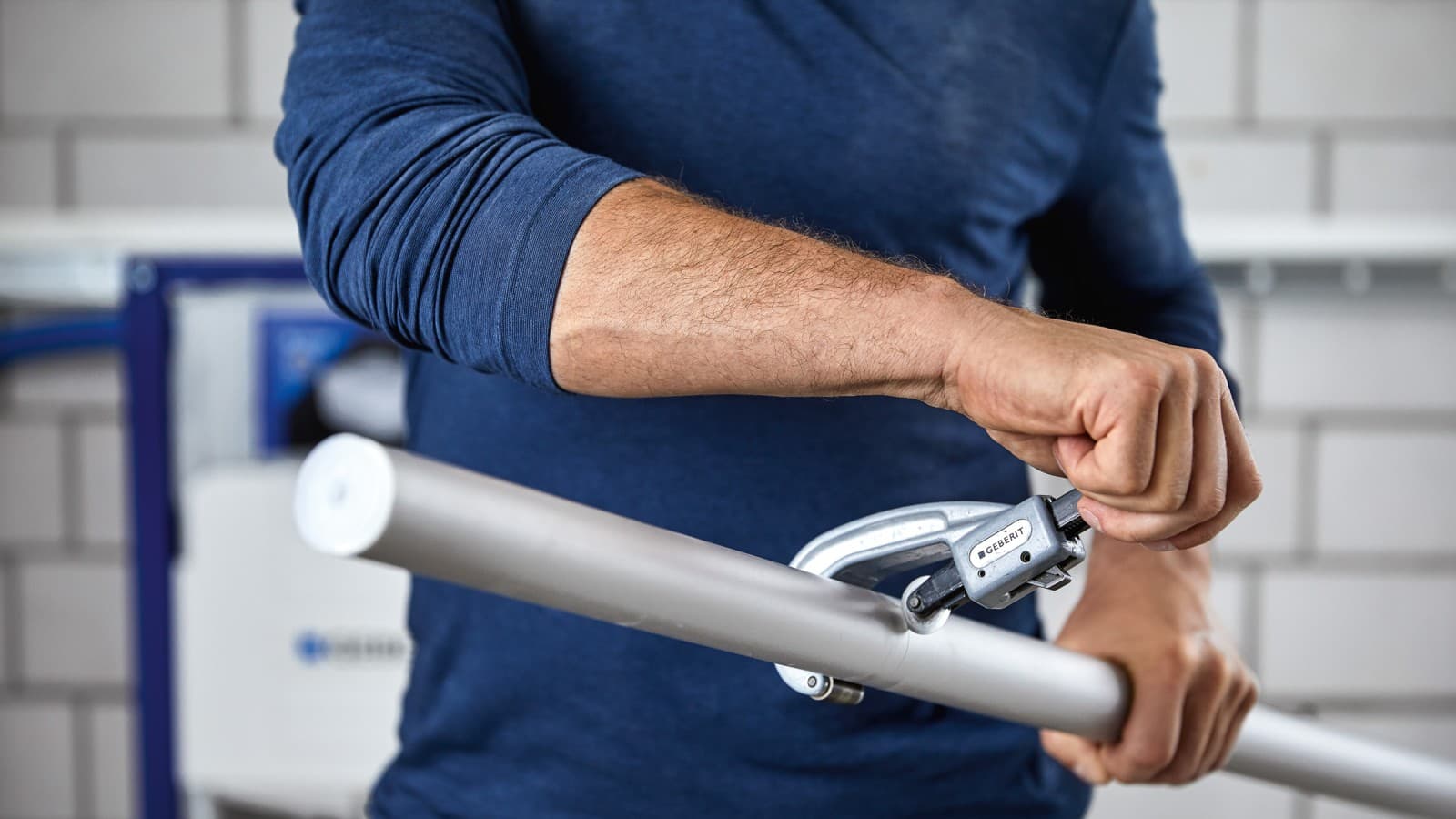

Découpe des tubes à la longueur souhaitée

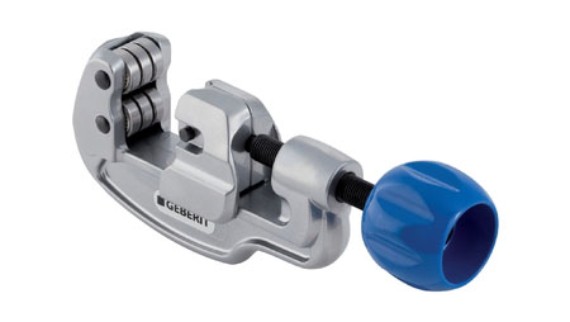

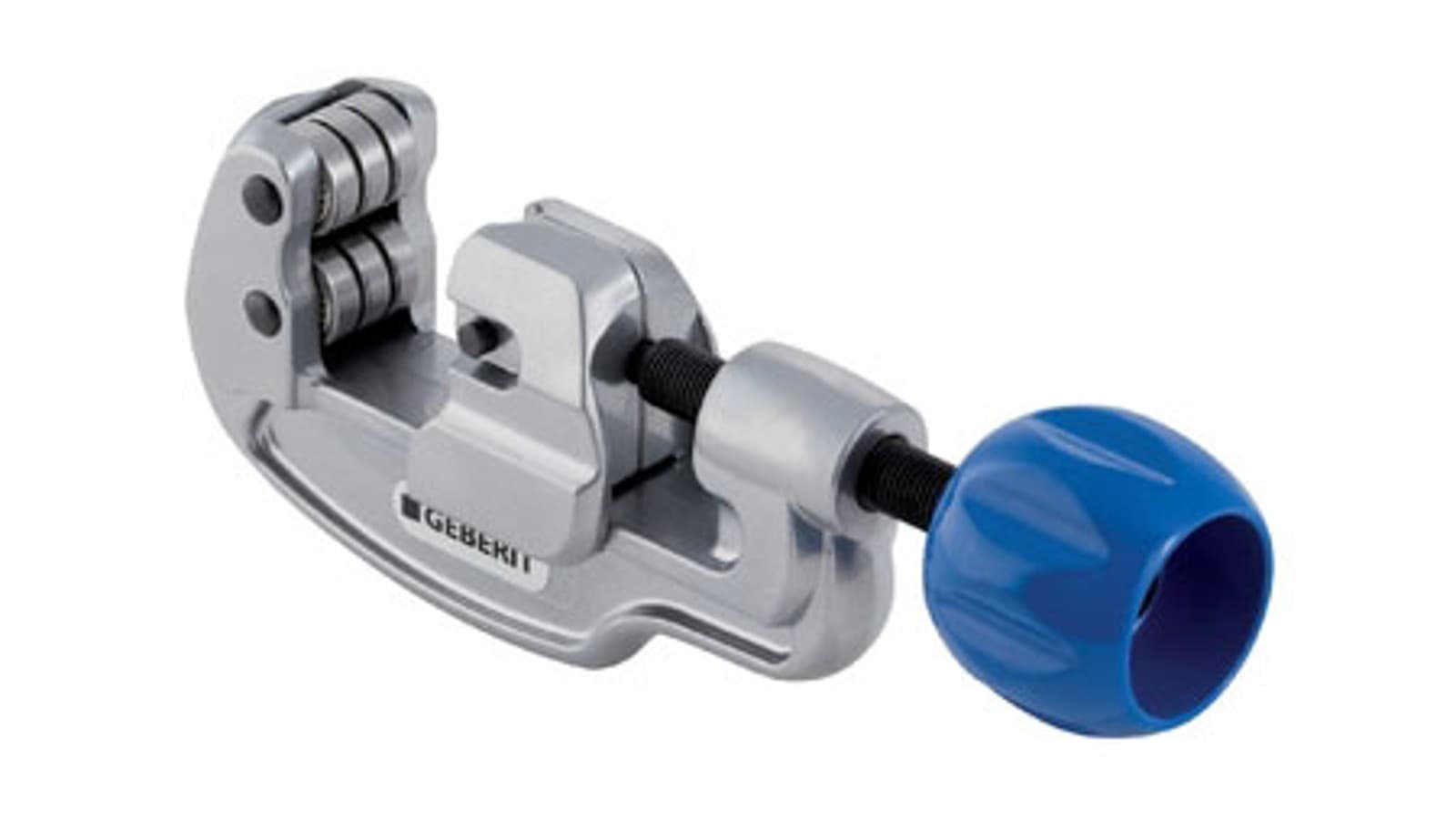

Le coupe-tubes Geberit et les ciseaux Geberit sont des outils idéaux pour la découpe précise et sans bavures de tubes composites multicouches ainsi que de tubes métalliques.

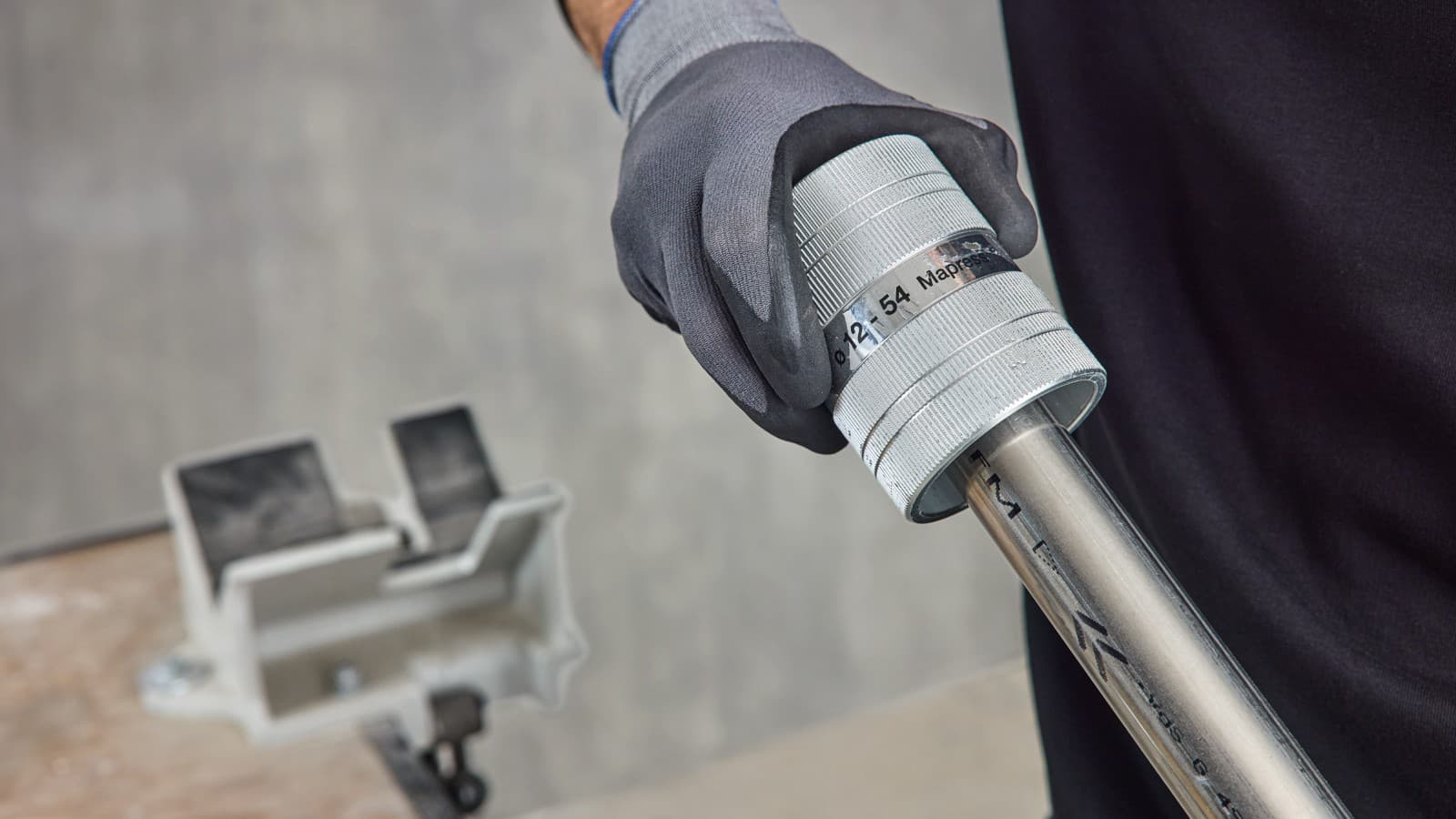

Ébavurer et calibrer
Après la défection, il assure l'ébavurage et l'étalonnage des extrémités du tube - une étape décisive pour une connexion sûre et dense.
- Ebavureur Geberit Mapress
- Outil à ébavurer et à calibrer Geberit Mepla
- Outil de calibrage Geberit FlowFit
Marquage de la profondeur d'insertion

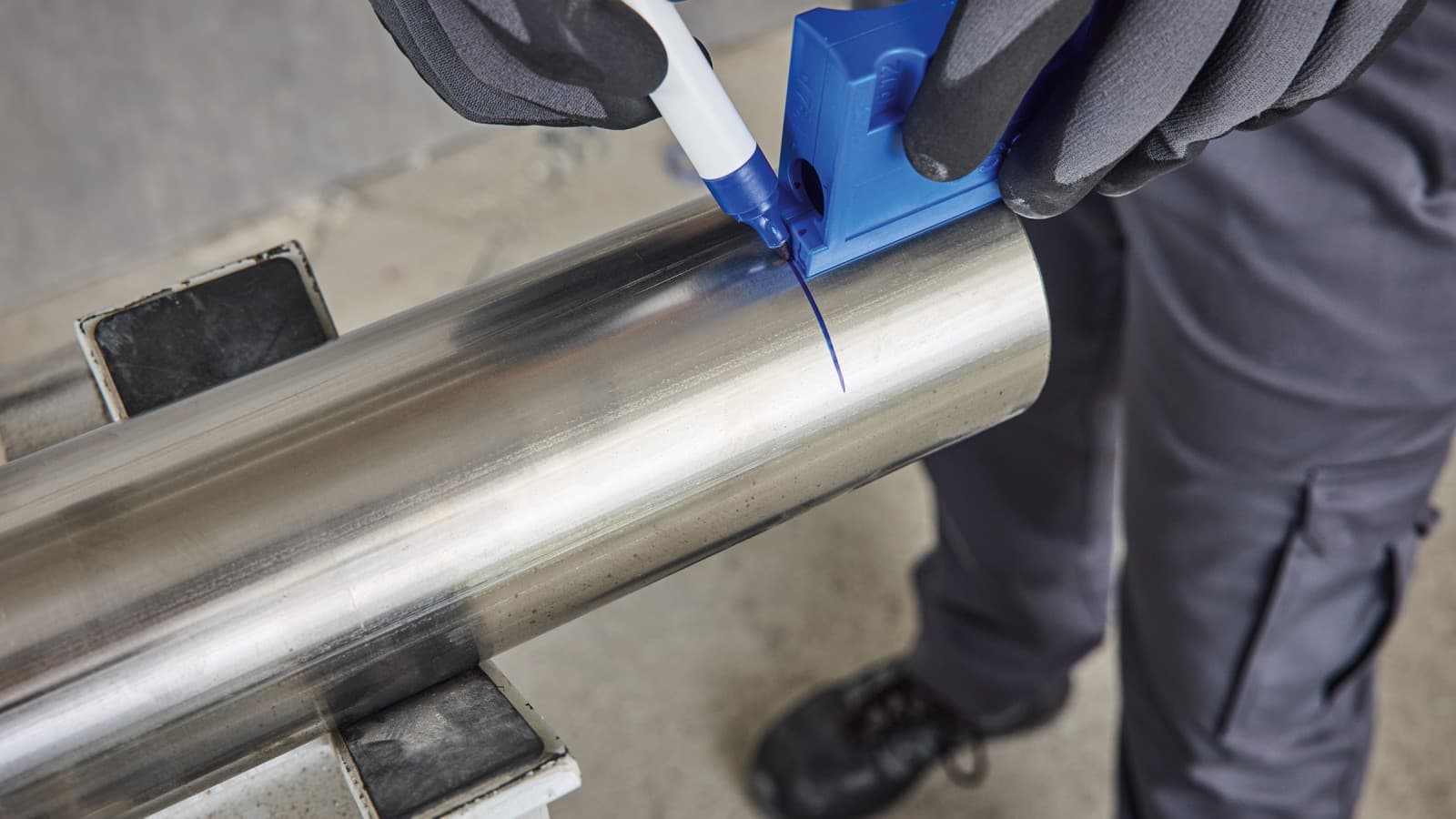

Le gabarit Geberit Mapress permet de marquer toutes les dimensions des tubes de D12 à D108. Cela garantit que le tube respecte la profondeur de serrage requise pendant le pressage.
Cintrage des tubes

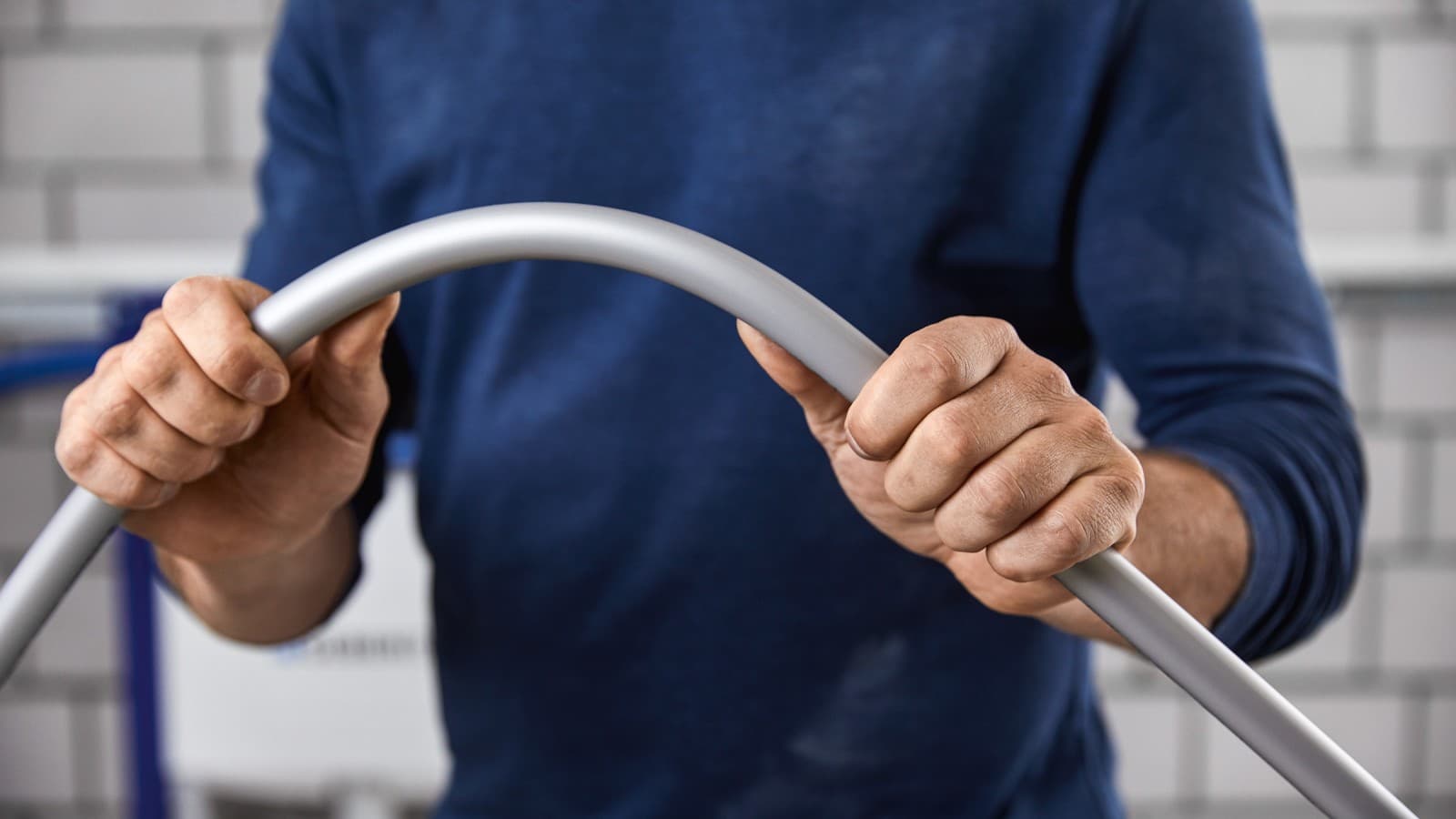

Les tubes multicouches de plus petits diamètres peuvent être pliés facilement à la main pour les grands rayons de courbure – rapidement, de manière flexible et sans outils supplémentaires.
Pour des diamètres de tubes plus importants ou lorsque des angles de flexion exacts sont requis, des outils de pliage sont utilisés. Ils permettent un traitement précis, reproductible et respectueux des matériaux, en particulier pour les installations plus complexes.

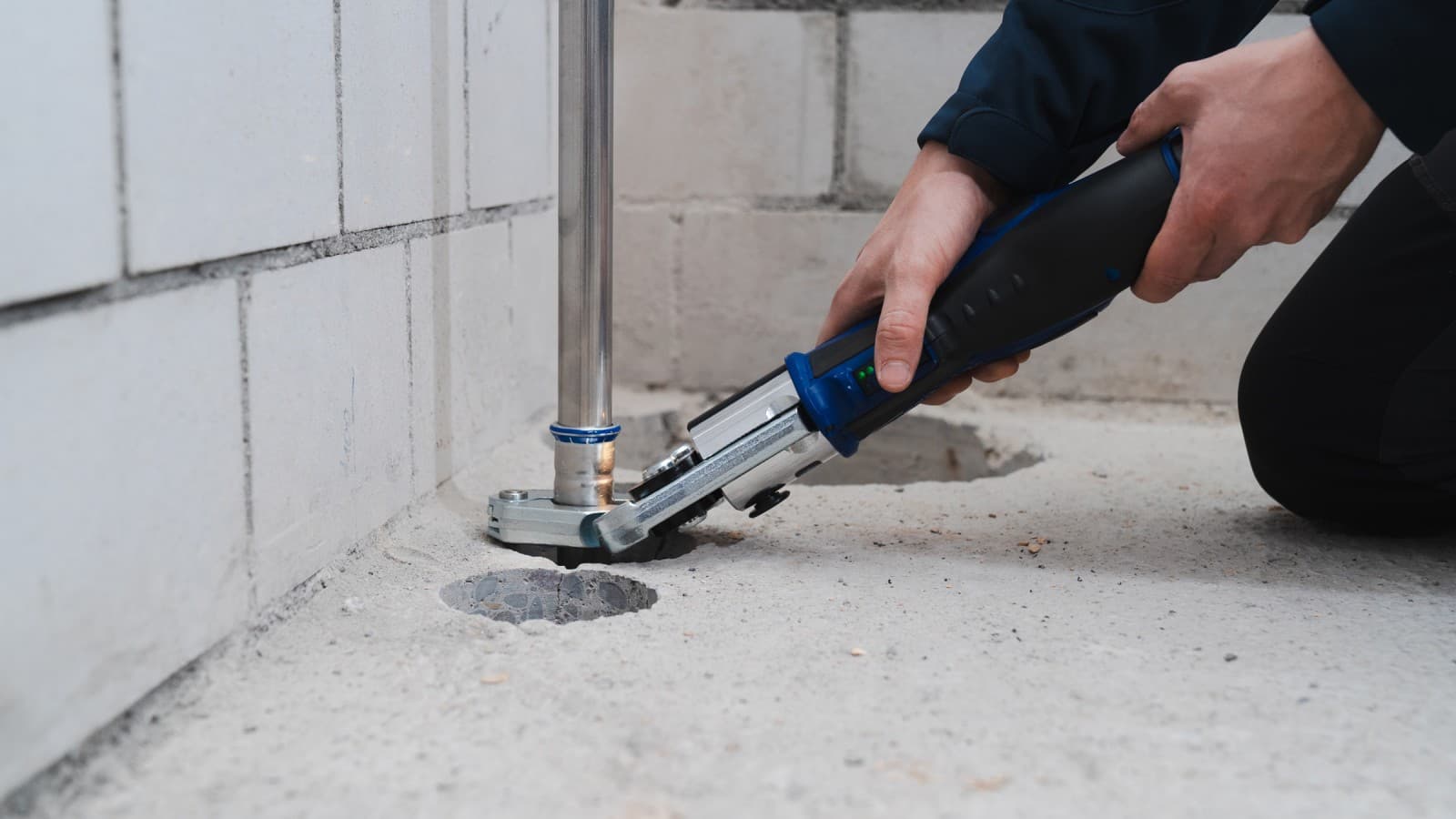

Outils de sertissage
Une technologie de raccordement performante pour les installations modernes
Les outils de sertissage Geberit ont été spécialement conçus pour permettre le sertissage en toute sécurité des systèmes de canalisation, conformément aux normes en vigueur. Ils se distinguent par leur fiabilité, leur force de sertissage élevée et leur compatibilité avec divers mandrins et colliers de sertissage.

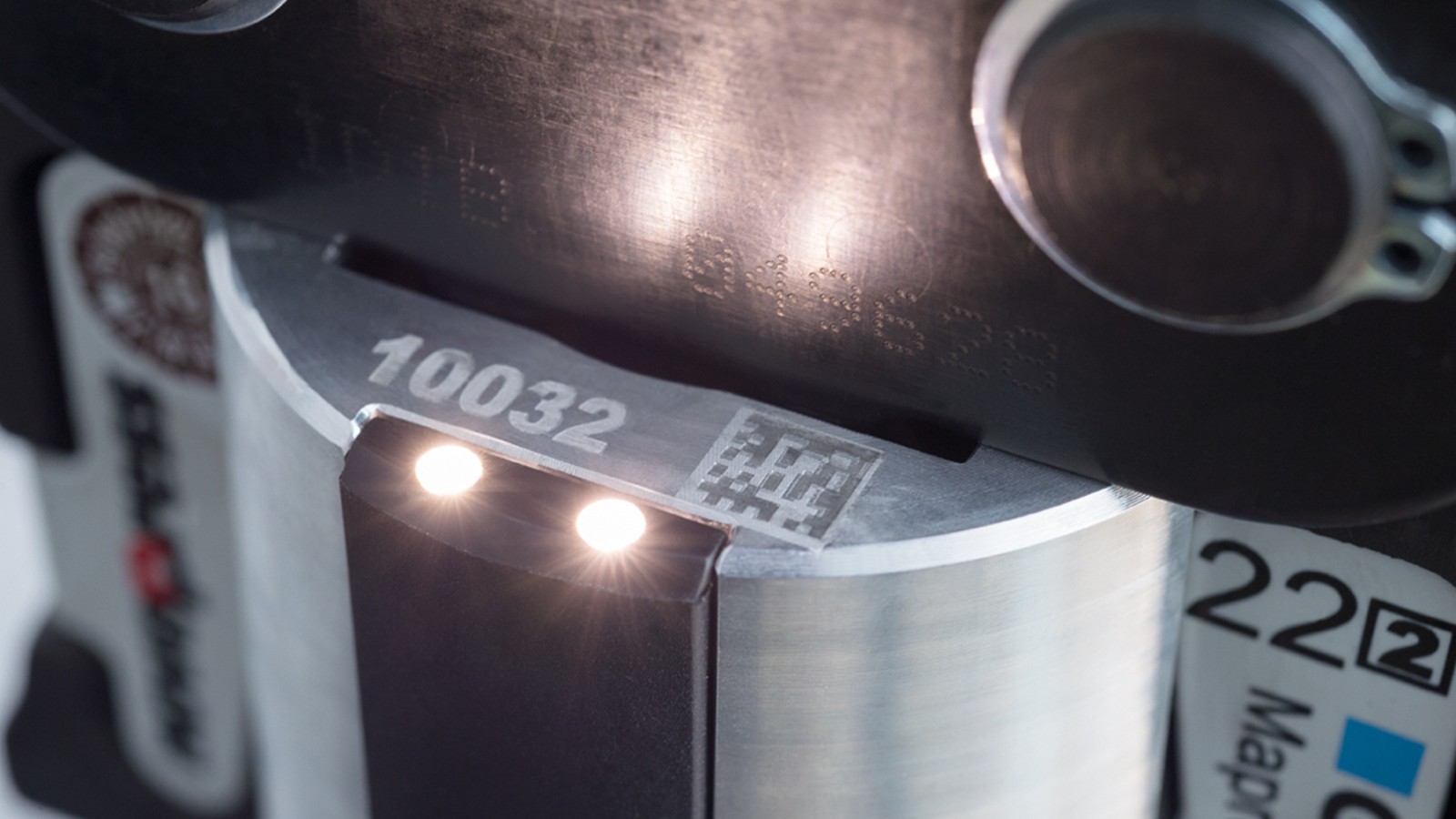

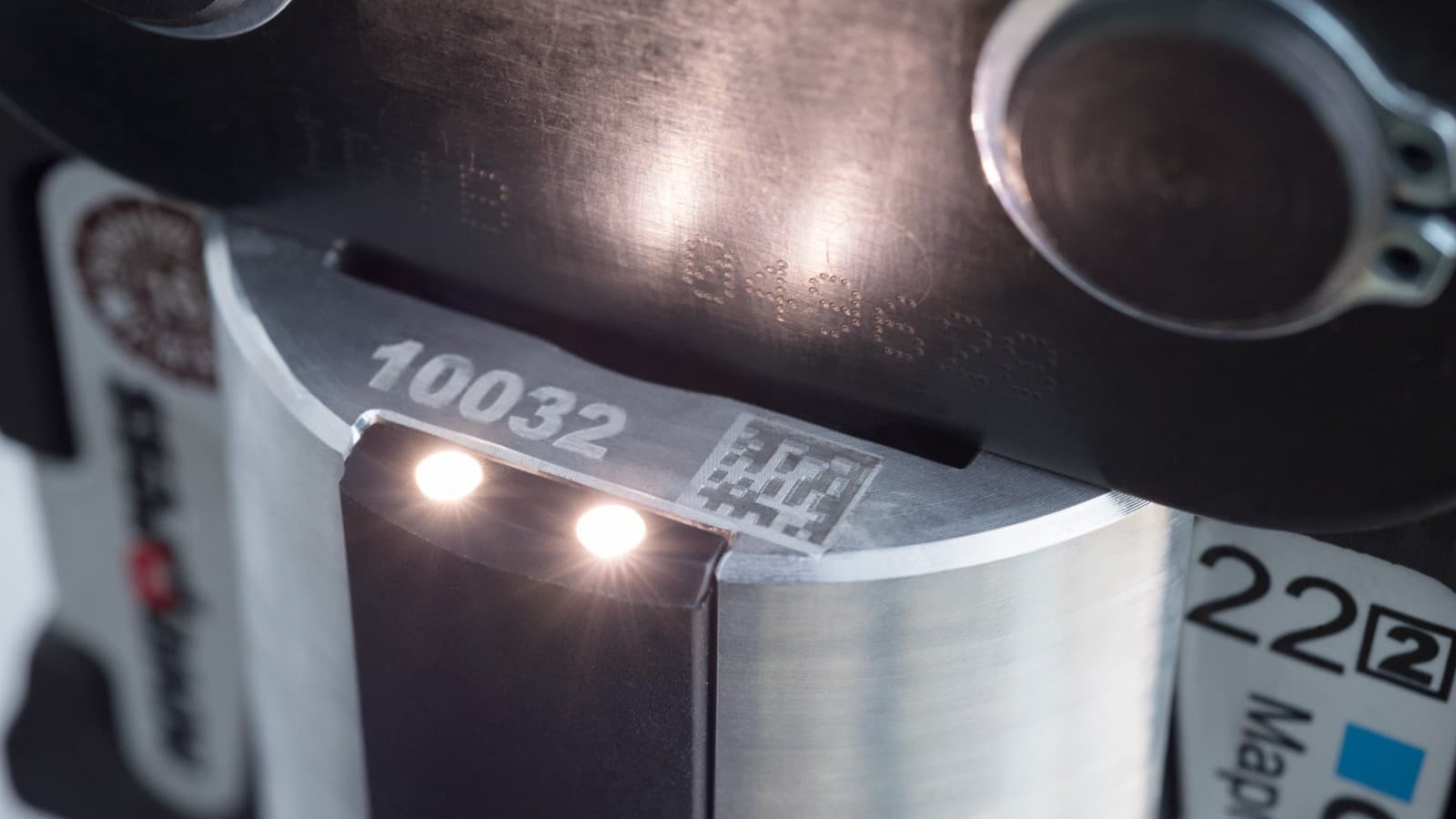

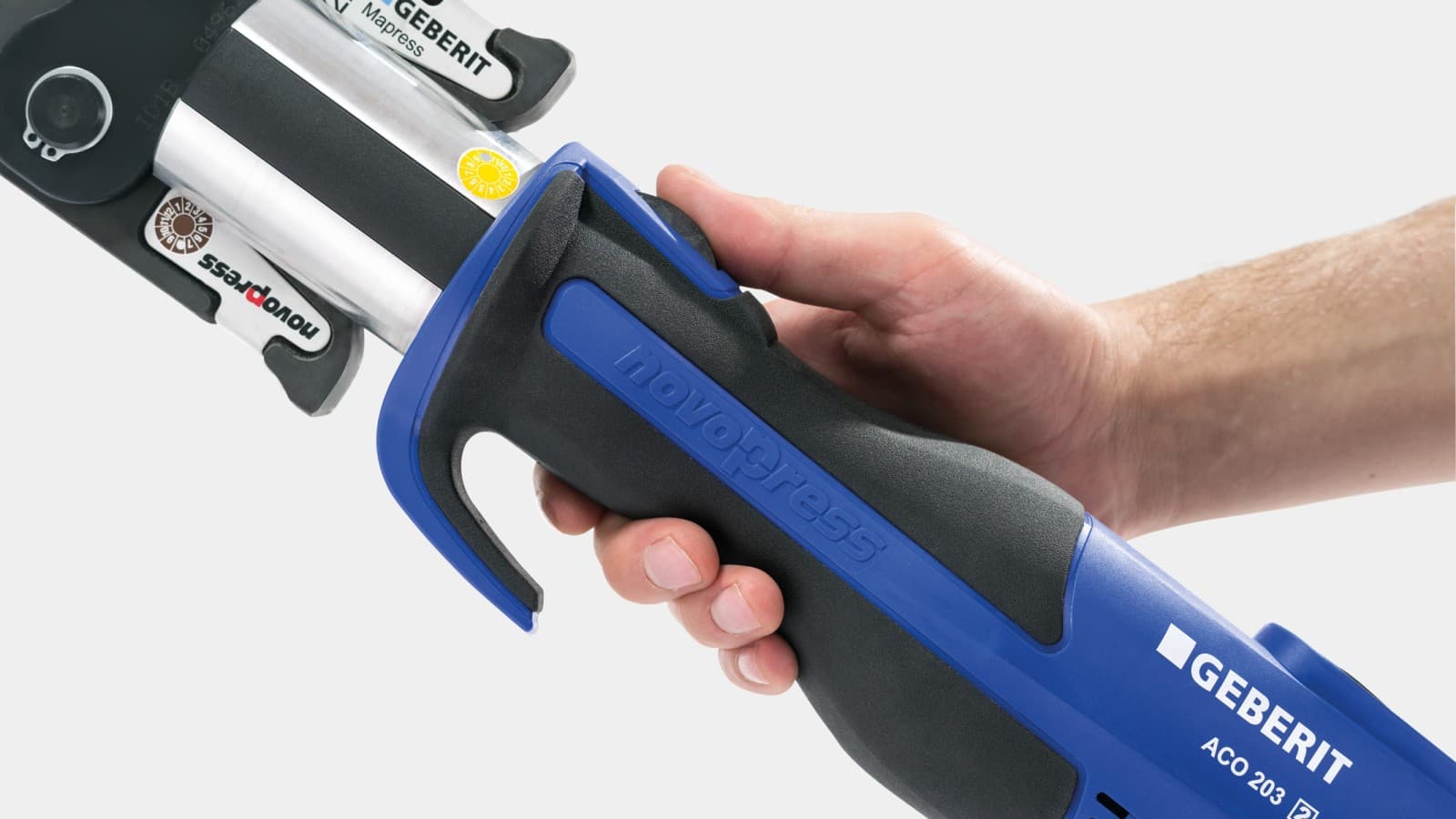

Grâce à leur construction robuste, à leur manipulation facile et à leurs LED intégrées, les presses sont idéales pour le quotidien sur les chantiers. L'outil sans moteur est facile à entretenir.

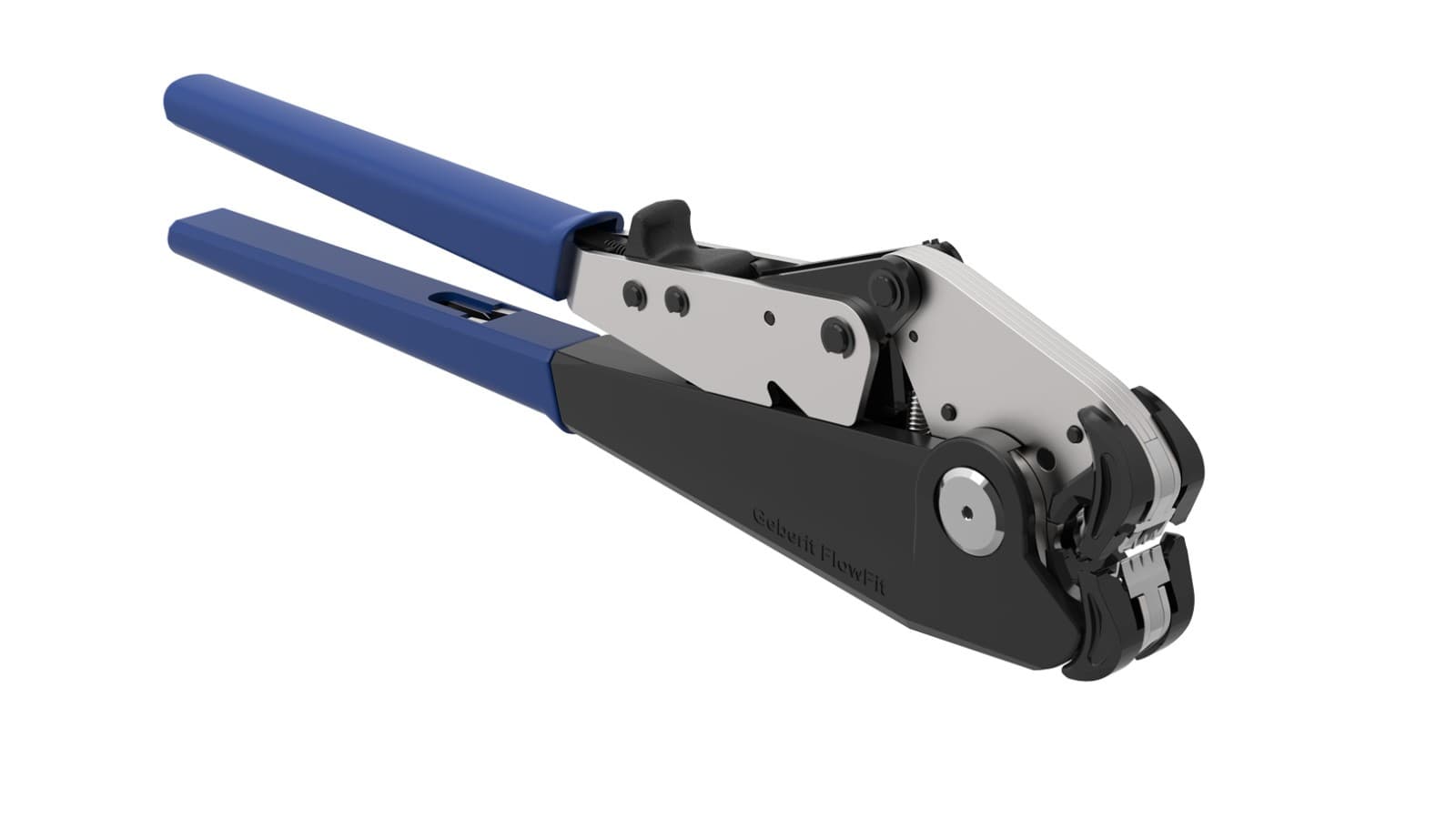

Sertisseuses manuelles
Les systèmes de canalisation Geberit FlowFit et Geberit Mepla jusqu'à la dimension D40 peuvent être pressés rapidement et sans courant avec des pinces à pression manuelle – idéal pour une utilisation flexible sur le chantier.
Avec une seule pince-presse manuelle, toutes les dimensions des tubes de d16 à D40 peuvent être serrées de manière fiable dans le système Geberit FlowFit avec moins de force – même la dimension D40.
- Informations sur le produit sur la pince à main Geberit FlowFit
- Informations sur le produit sur la pince à main Geberit Mepla
Outils de sertissage compatible [1] : Geberit ACO 103plus
Le Geberit ACO 103plus est un outil de sertissage hydraulique alimenté par batterie, pesant 1,7 kg et conçu pour assurer un sertissage fiable de tous les systèmes de sertissage Geberit compatibles [1].
Il convient aux systèmes ML jusqu'à D40 et Geberit Mapress jusqu'à D35.
![Sertisseuse Geberit ACO 103plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.fr%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Sertisseuse Geberit ACO 103plus [1]")

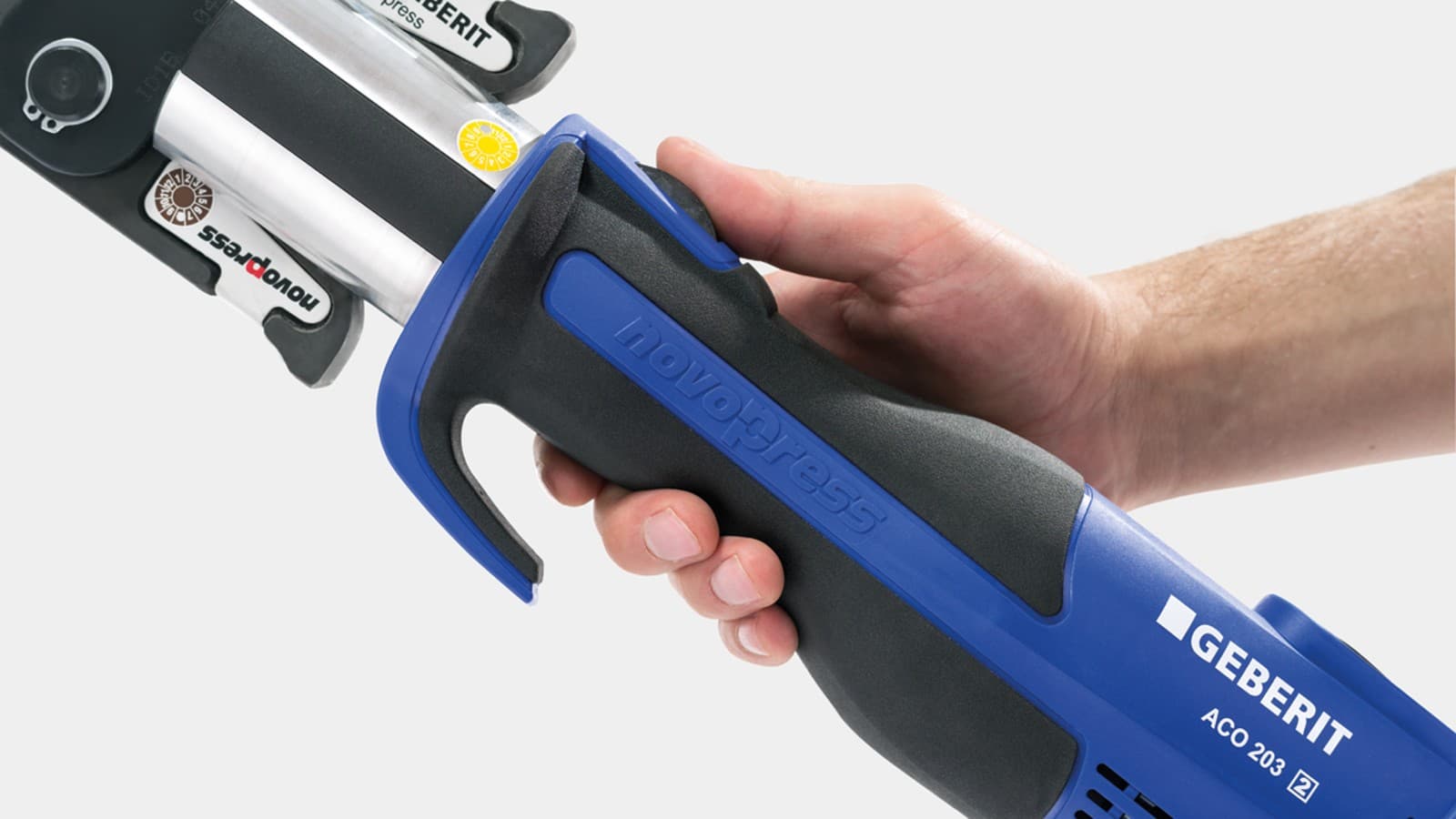

Outils de sertissage pour la compatibilité [2] : Geberit ACO 203plus

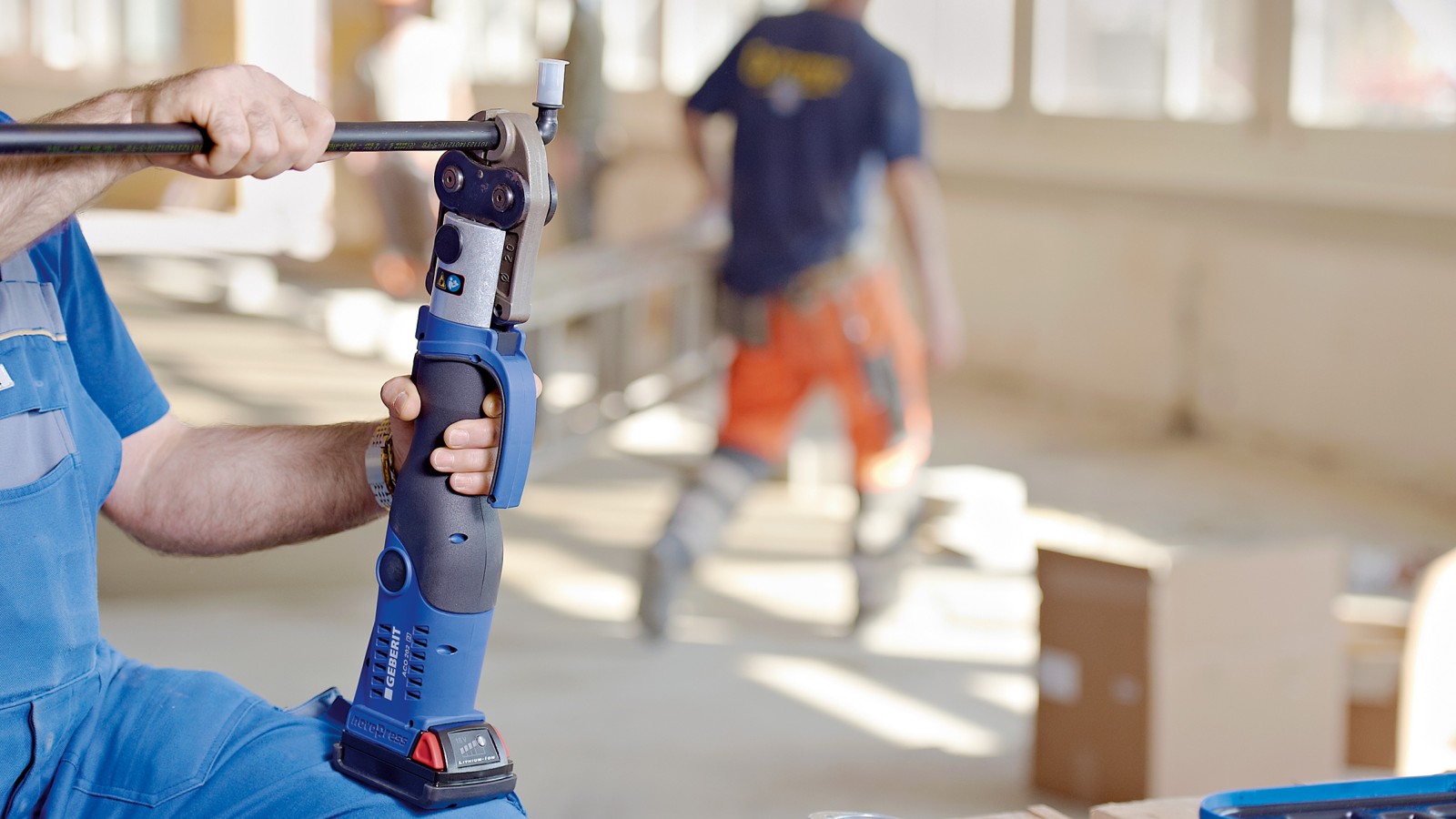

Le Geberit ACO 203plus est un outil de sertissage à batterie facile à entretenir, qui pèse 2,8 kg et permet de sertir des dimensions plus importantes lorsqu’il est utilisé avec les adaptateurs de sertissage compatibles [2]. Il convient aux systèmes ML jusqu’au diamètre d75 et au système Geberit Mapress jusqu’au diamètre d54.
![Sertisseuse Geberit ACO 203plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.fr%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-203plus-1600-900.jpg&w=3840&q=75 "Sertisseuse Geberit ACO 203plus [1]")
Geberit ECO 203
Le Geberit ECO 203, alimenté par secteur, pèse 3,3 kg et est utilisé avec les embouts de presse de compatibilité [2]. Il convient aux systèmes ML jusqu'à d75 et Geberit Mapress jusqu'à d54.
![Sertisseuse Geberit ECO 230 [2]](/_next/image/?url=https%3A%2F%2Fwww.geberit.fr%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-eco-203-1600-900.jpg&w=3840&q=75 "Sertisseuse Geberit ECO 230 [2]")
Geberit EFP 203
Le Geberit EFP 203 est un outil de sertissage alimenté sur secteur, doté d'une poignée pistolet et pesant 3 kg. Grâce à ses embouts de sertissage compatibles [2], il convient aux systèmes ML jusqu'au diamètre d75 et au système Geberit Mapress jusqu'au diamètre d54.
![Sertisseuse Geberit EFP 203 [2]](/_next/image/?url=https%3A%2F%2Fwww.geberit.fr%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-efp-203-1600-900.jpg&w=3840&q=75 "Sertisseuse Geberit EFP 203 [2]")

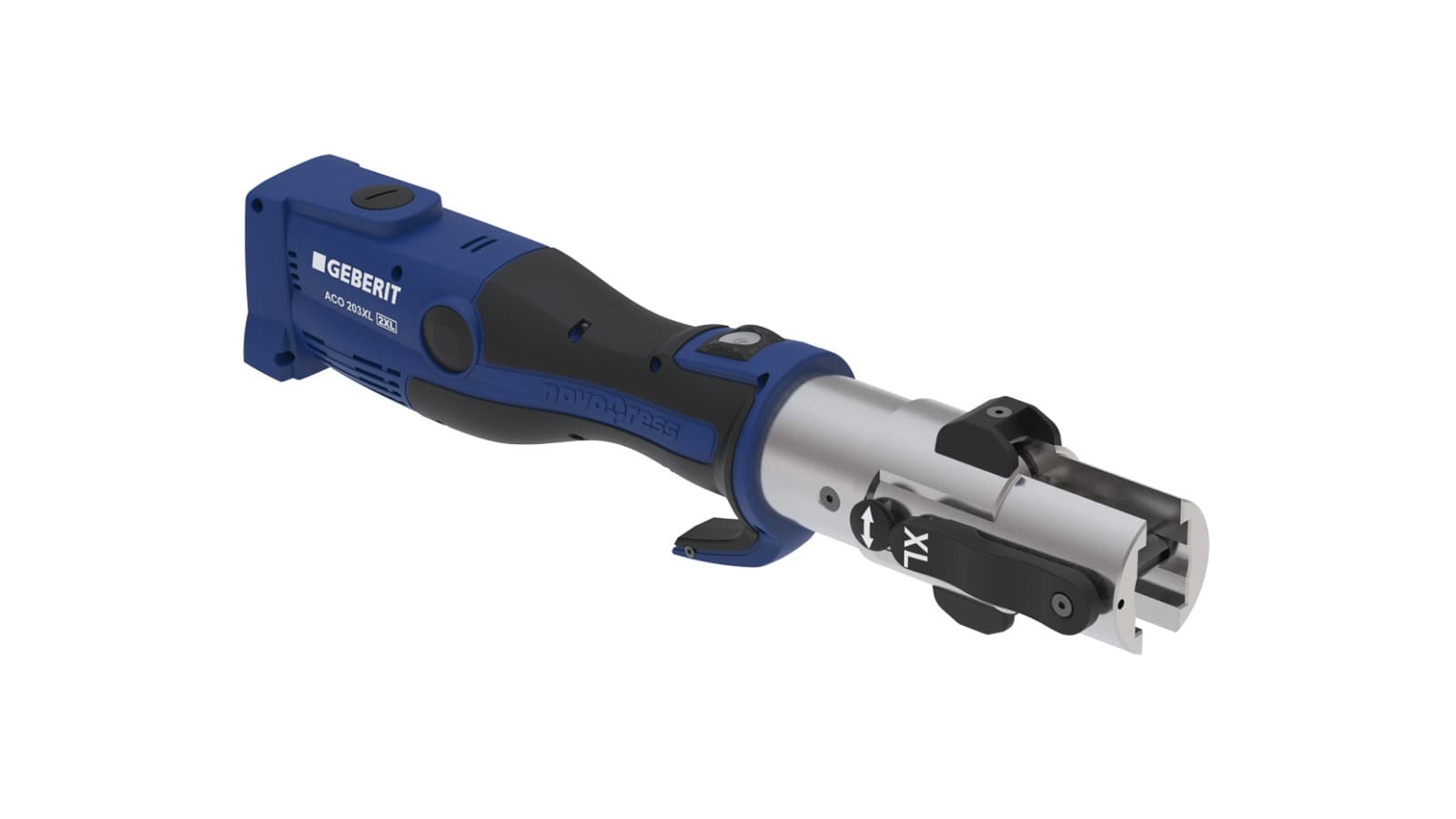

Outils de sertissage pour la compatibilité [2XL] : Geberit ACO 203XLplus

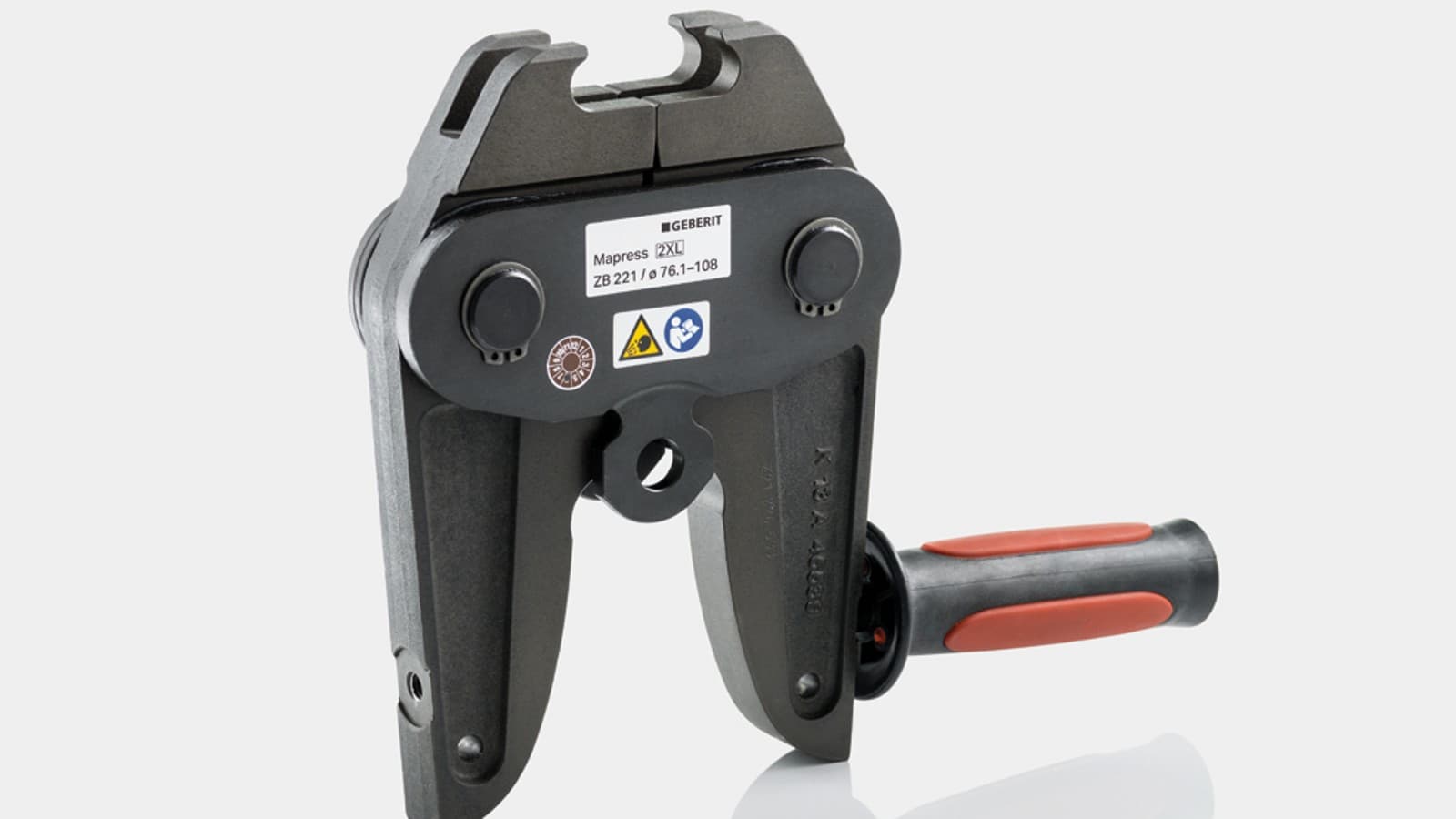

L'outil Geberit ACO 203XLplus permet de sertir les tubes Geberit Mapress de diamètres compris entre d76,1 et d108, à l'aide des colliers de sertissage adaptés. Cet outil de sertissage fonctionne sur batterie et pèse 3,8 kg.
Sertisseuses compatibilité [2] / [2] Unité hydraulique Geberit CP700G
Cet outil garantit un sertissage parfait et homogène, en particulier dans les applications nécessitant des
pressions élevées. Le cylindre de sertissage Geberit pour le niveau de compatibilité [4] vous permet de sertir en toute sécurité des tubes de diamètres compris entre d76,1 et d108.
Caractéristiques
- Hydraulique
- Avec raccord hydraulique rapide type CEJN 217
- Alimentation électrique avec batterie
- Poids : appareil 4,6 kg / cylindre de pression 7 kg
- Approuvé pour l'utilisation de l'eau d'extinction VdS «humide/sèche» PN16 à DN 88.9
- Pressage de la dimension D108 dans un hub
![Unité hydraulique Geberit CP700G avec vérin pressurisé de compatibilité [2] et [4]](/_next/image/?url=https%3A%2F%2Fwww.geberit.fr%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-for-mapress-compatibility-4-and-compact-700g-890-668.jpg&w=3840&q=75 "Unité hydraulique Geberit CP700G avec vérin pressurisé de compatibilité [2] et [4]")
App NovoCheck

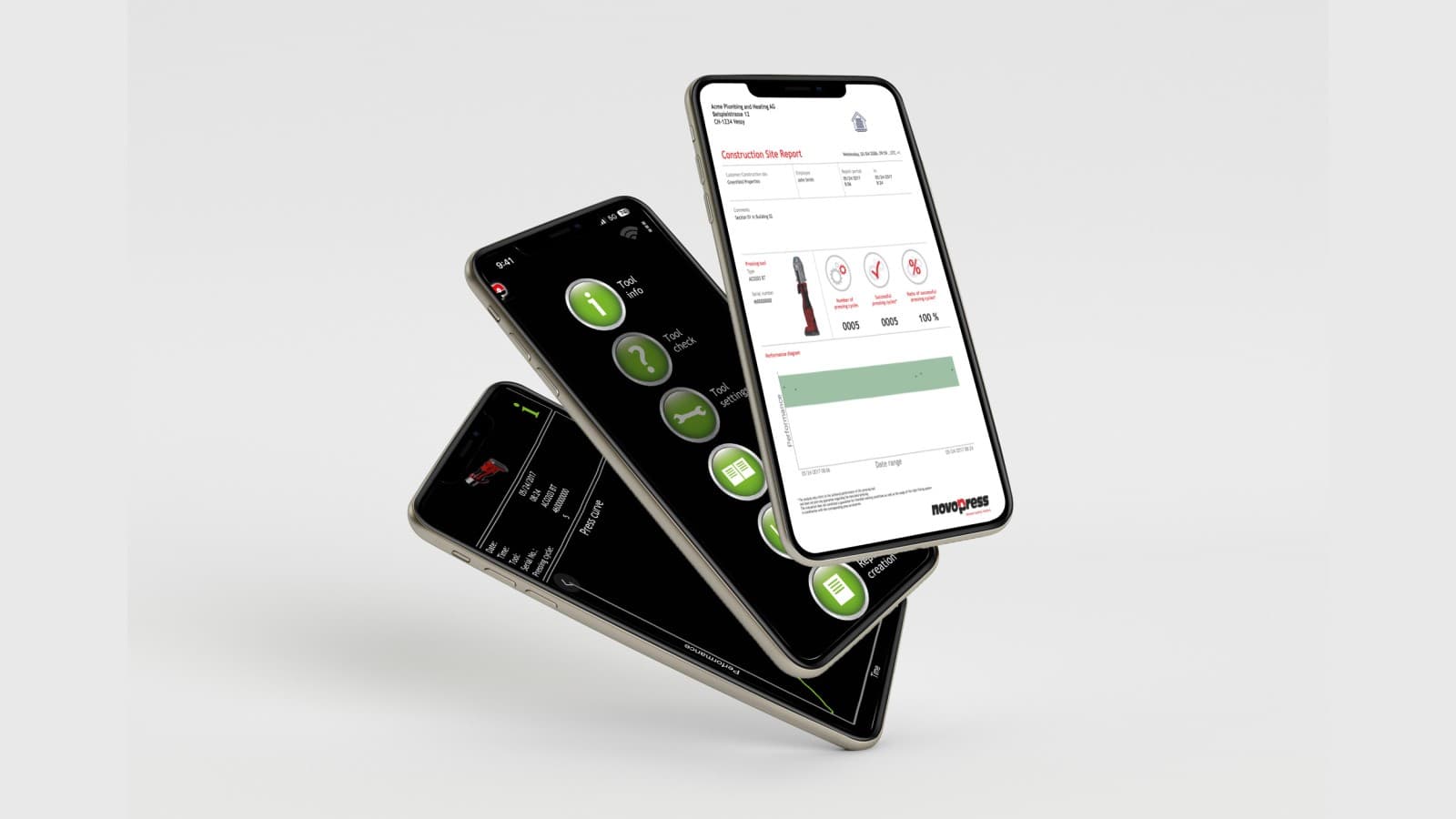

L'application NovoCheck est un moyen pratique de surveiller vos outils de sertissage Geberit depuis votre smartphone ou votre tablette. Vous pouvez connecter les outils via l'interface Bluetooth® intégrée et consulter en temps réel toutes les informations dont vous avez besoin : caractéristiques des outils, contrôles, réglages, journal d'exploitation, documentation relative au sertissage et rapports. Cela rend votre travail sur les chantiers plus efficace, plus transparent et plus sûr.
**Télécharger l’application
Mâchoires/colliers de sertissage

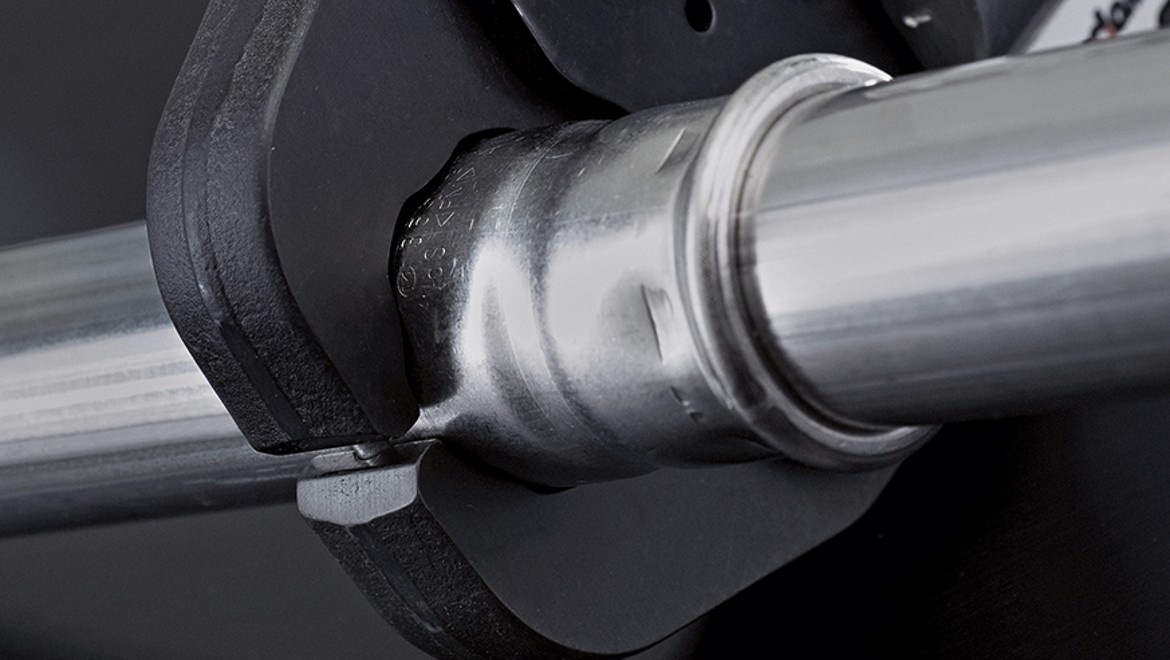

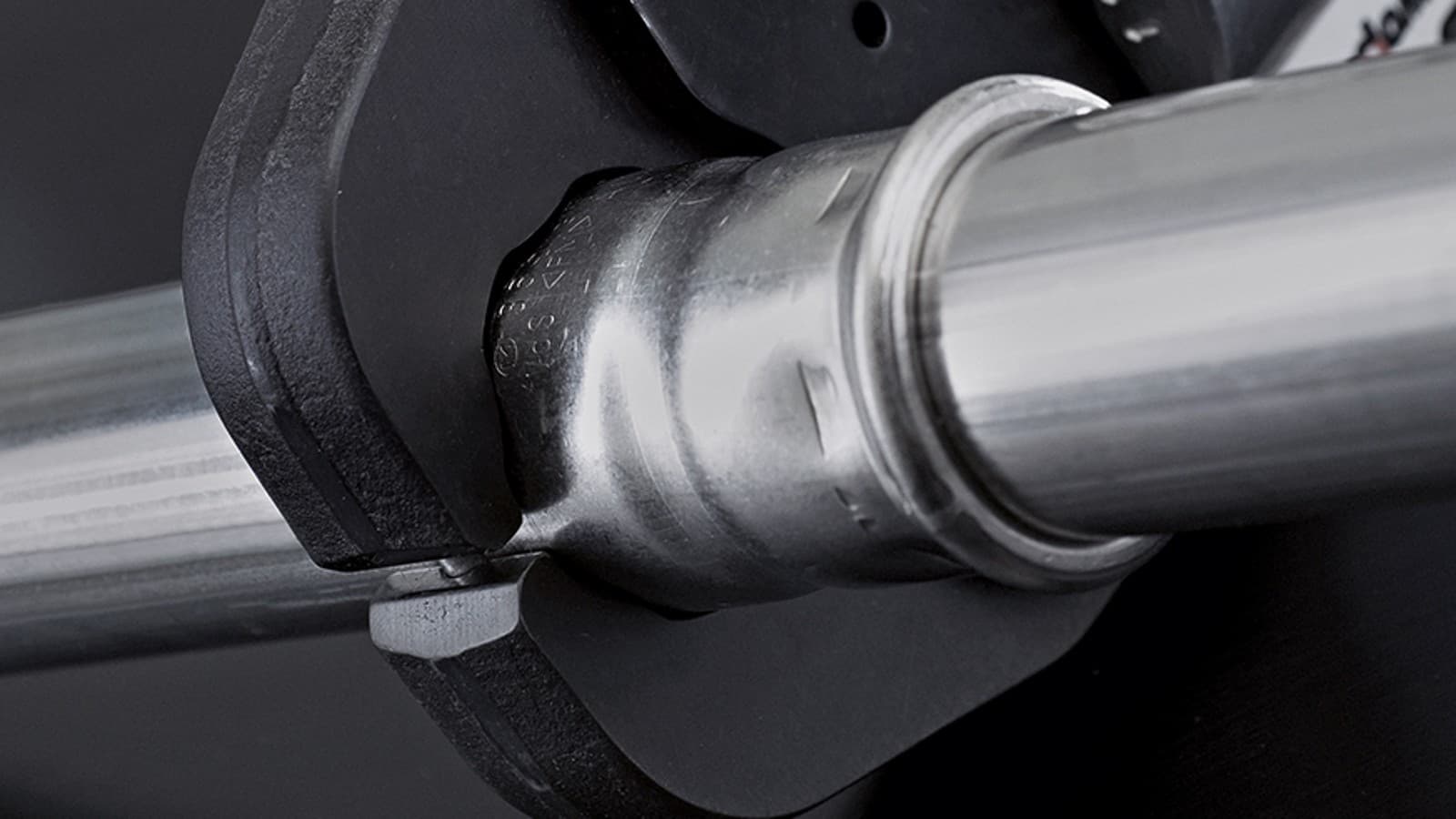

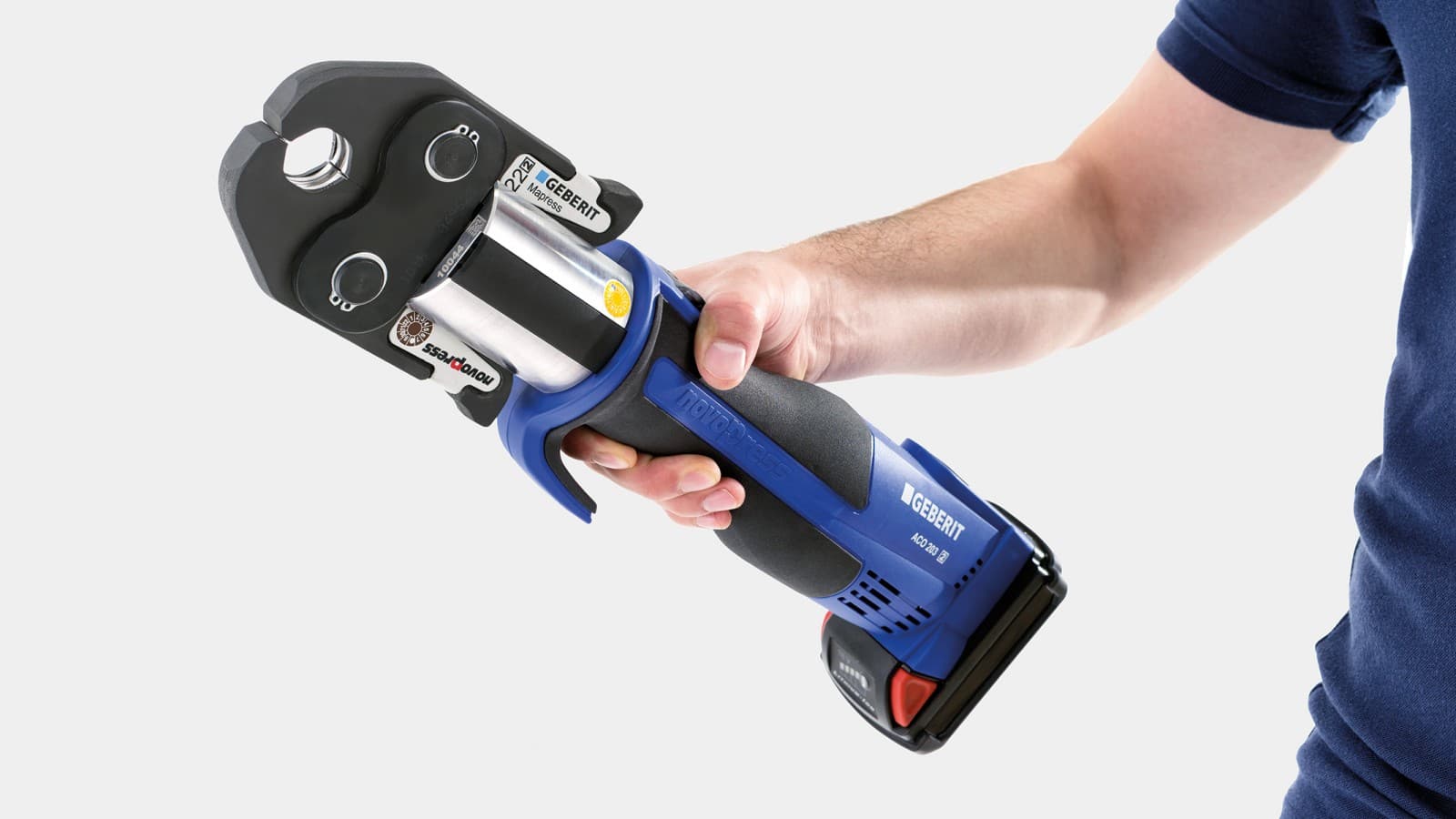

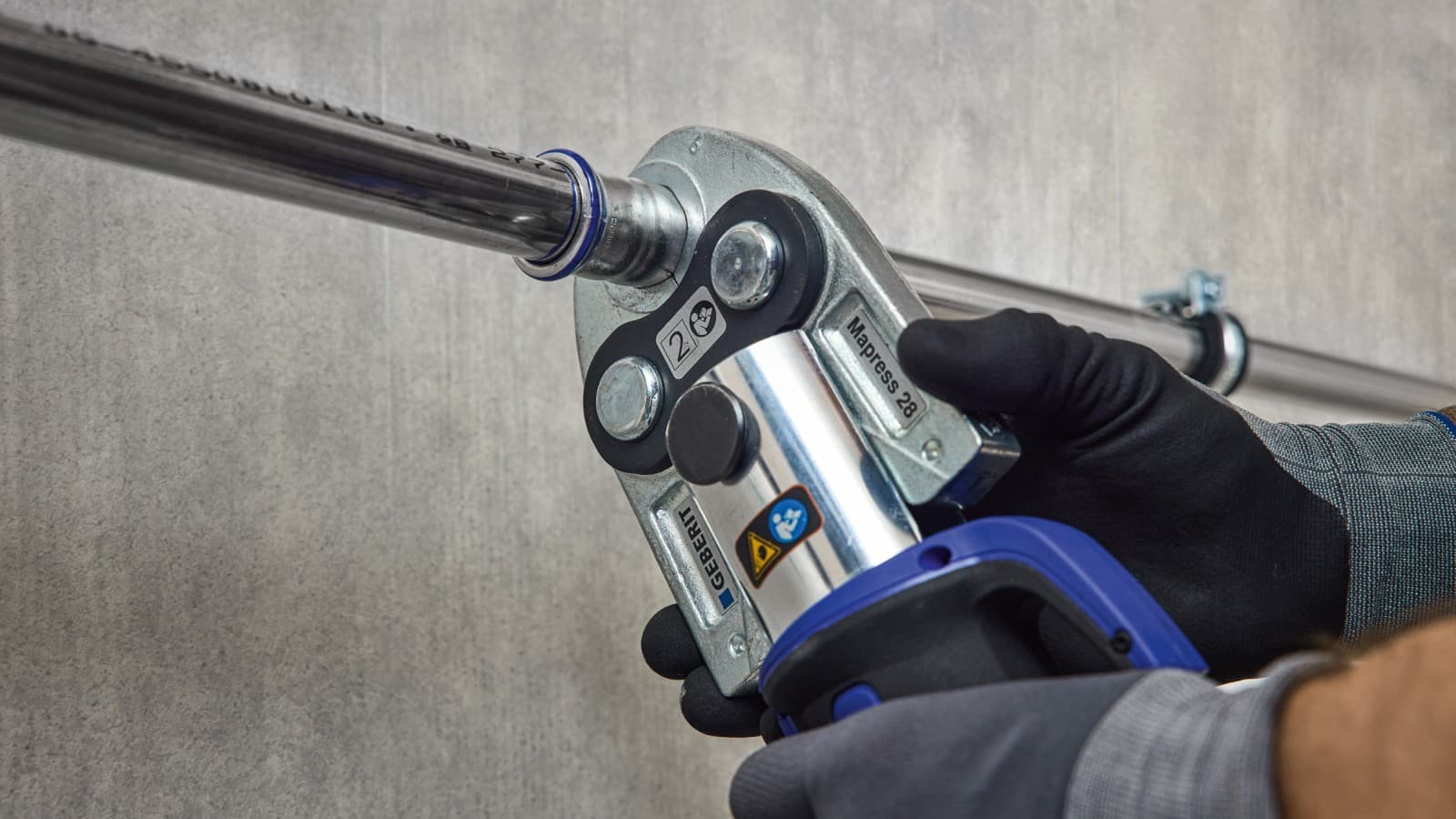

Mâchoires Geberit
Les mâchoires de sertissage Geberit, qui ne nécessitent aucun entretien, garantissent une répartition homogène de la force tout au long de leur durée de vie et restent en parfait état même en cas d'utilisation intensive grâce à leur surface résistante à la corrosion.
Service gratuit grâce à une vérification simple : avec le Geberit PowerTest, vérifiez rapidement et de manière fiable si les mâchoires pressées ont atteint la fin de leur durée de vie – sans entretien annuel coûteux.
Anneaux de sertissage pivotants Geberit
Les bagues de sertissage constituent la solution idéale pour les tubes Geberit Mapress jusqu'au diamètre d35 lorsque l'espace est restreint. Il suffit de placer les bagues de sertissage compactes directement sur les raccords et de les faire pivoter jusqu'à 180°. Elles peuvent être utilisées avec des outils de sertissage compatibles [1] et [2].

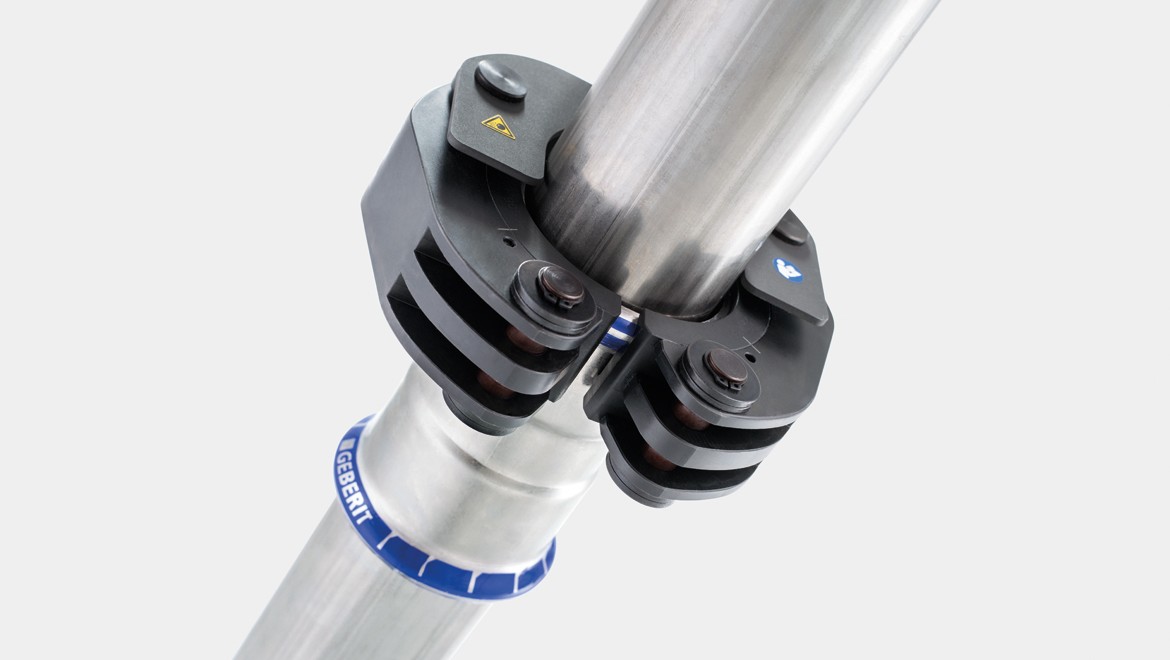

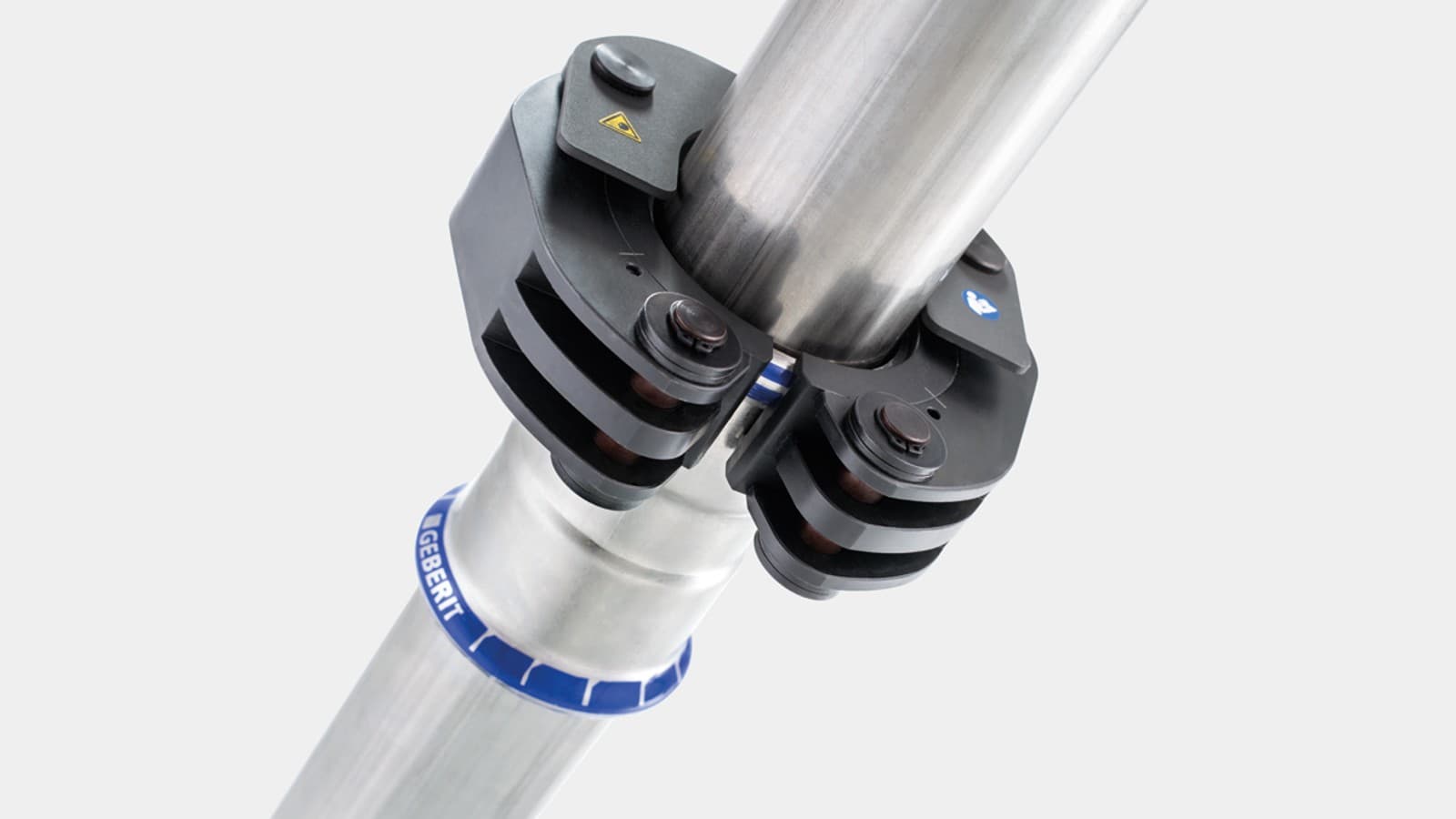

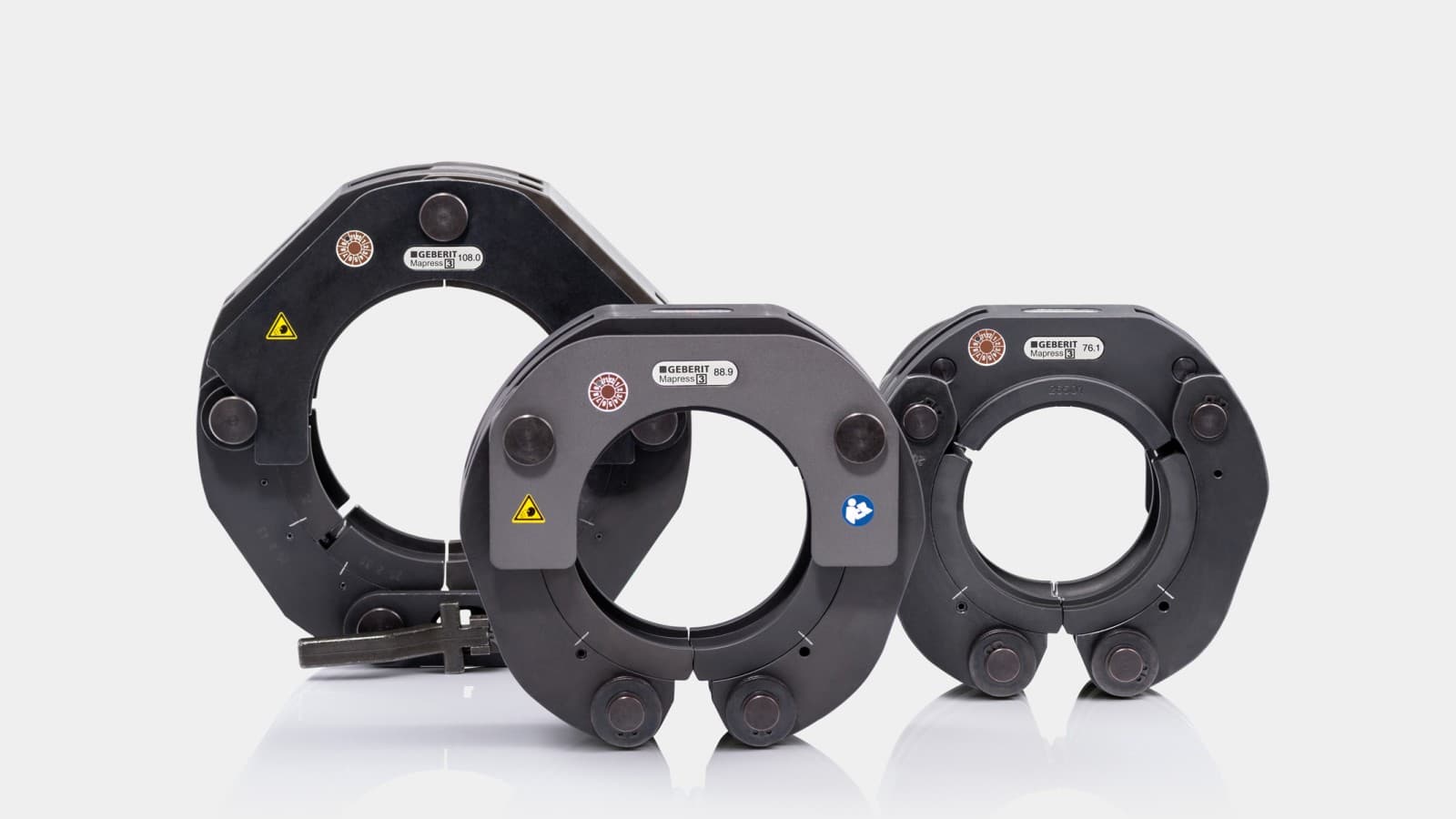

Colliers à sertir pour grandes dimensions – simples et sûrs
Il est nécessaire d'utiliser des colliers de sertissage à la place des mâchoires de sertissage pour le sertissage des tubes Geberit Mepla de diamètre d63 et plus, ainsi que des tubes Geberit Mapress de diamètre d42 et plus. Grâce à leur mécanisme d'encliquetage intégré, nos colliers de sertissage se fixent solidement aux raccords à sertir, quelle que soit la position du tube. Ils sont ainsi faciles et sûrs à utiliser, même dans des espaces restreints.
Pour une sécurité de fonctionnement élevée et durable, les colliers de sertissage Geberit et les mâchoires intermédiaires nécessitent un entretien régulier.
Contrôle

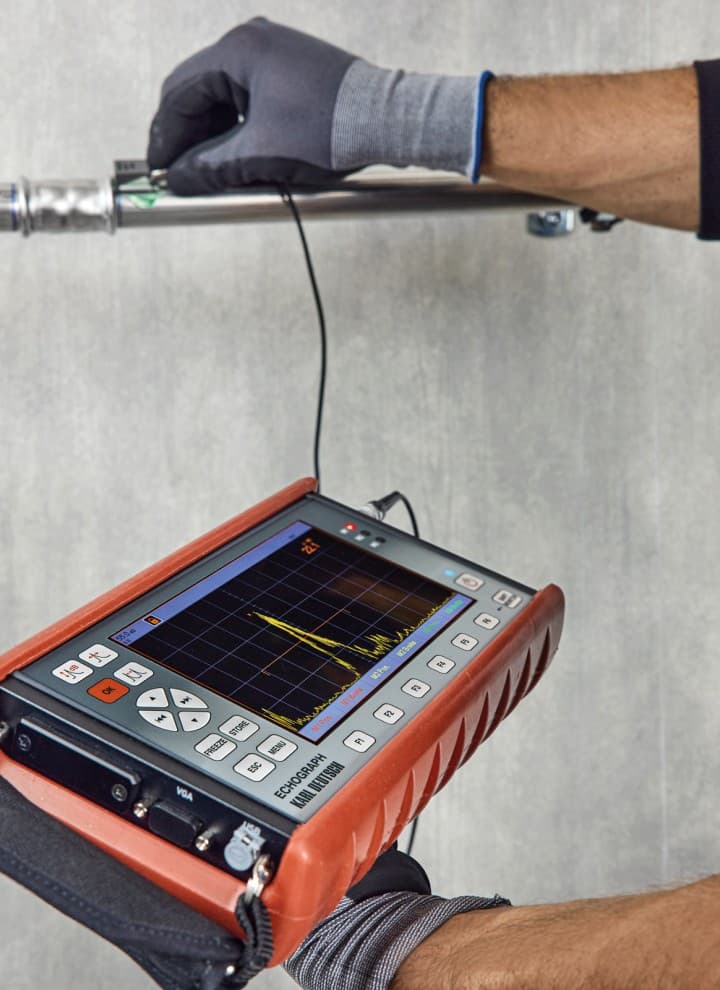

Geberit EST 5 – Contrôler la profondeur de mise en service de manière simple et fiable
Avec l'appareil de mesure de profondeur d'insertion Geberit EST 5, vous contrôlez rapidement et précisément la profondeur d'insertion des raccords sertis des dimensions D12 à D108, directement sur le chantier. La mesure est effectuée par technologie ultrasonique, sans intervention mécanique.
L'écran intégré vous indique immédiatement après le sertissage si la profondeur d'insertion répond aux exigences d'une connexion stable et sûre.
Vos avantages :
- Mesure ultrasonique rapide immédiatement après le sertissage
- Affichage clair de la profondeur d'insertion sur l'écran
- Garantir la qualité de la finition selon les directives Geberit
Utilisable pour les systèmes de canalisations suivants :
- Geberit Mapress Acier Inox
- Geberit Mapress Therm
- Geberit Mapress Cuivre
- Geberit Mapress Acier Carbone
Si vous avez besoin de plus d'informations ou si vous souhaitez utiliser ces appareils,Contactez-nous.
Bouchon d'essai de pression avant la mise en service
Maintenance

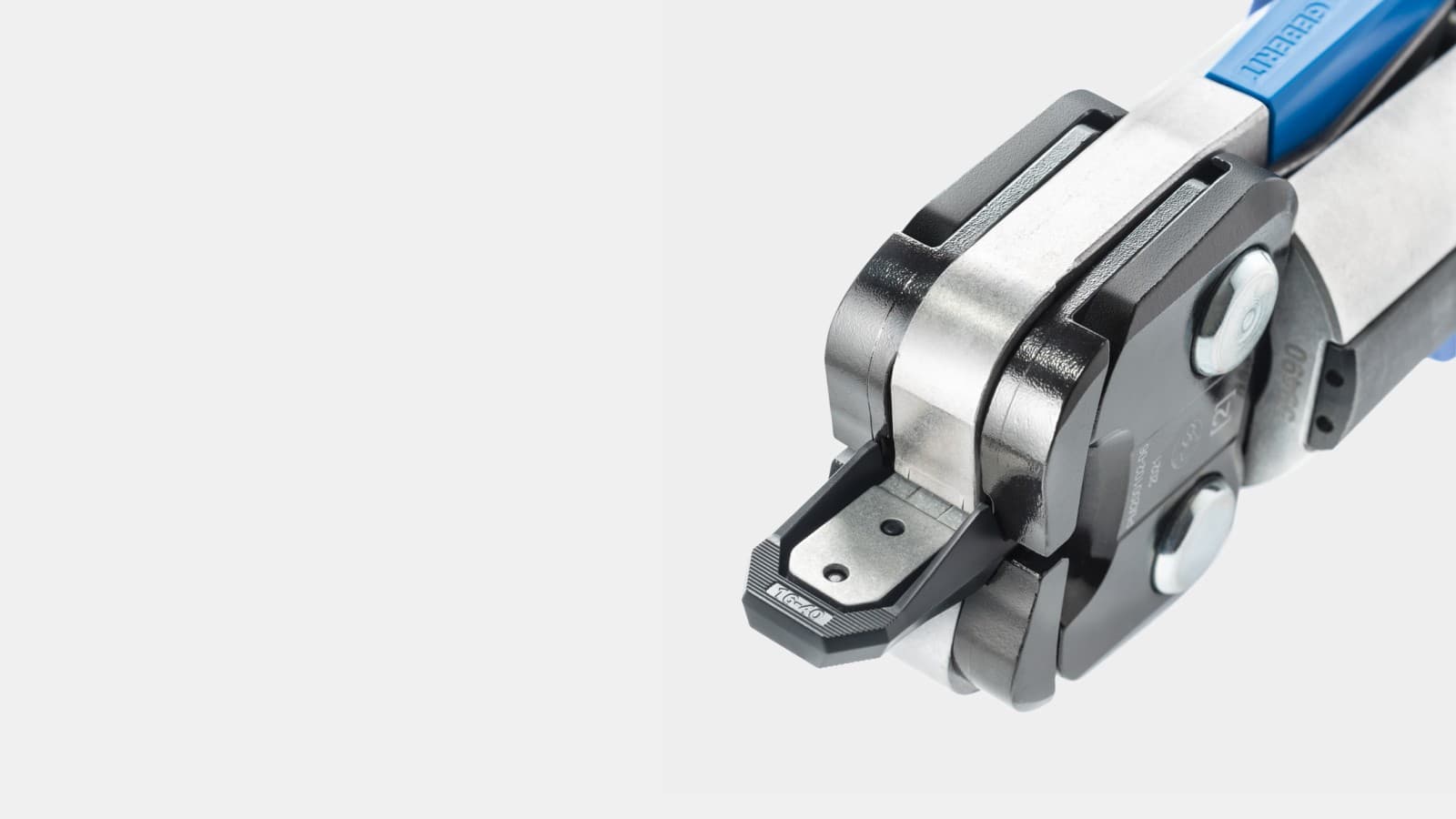

Geberit PowerTest
Avec le Geberit PowerTest, vous contrôlez rapidement et de manière fiable l'état de vos mâchoires Geberit. Le corps de test est simplement pressé – le résultat vous indique immédiatement si la mâchoire pressée peut continuer à être utilisée en toute sécurité.
Selon le système, l'évaluation est différente :
- Geberit Mapress, Geberit Mepla, un changement de couleur indique si la force de sertissage était correcte.
- Geberit FlowFit, une ligne continue sur le corps de test confirme le bon fonctionnement de la mâchoire pressée.
Ainsi, le Geberit PowerTest assure une sécurité accrue sur le chantier et soutient une connexion étanche en permanence, dans le respect des directives de traitement.
- Mode d'emploi du PowerTest pourGeberit MapressetGeberit Mepla
- Mode d'emploi duPowerTestpourGeberit FlowFit
Aperçu des outils des différents systèmes de canalisation Compatibilité des outils de sertissage – pour une sécurité et une fiabilité maximales
La compatibilité [1], [2], [2XL] ou [4] décrit quels appareils de sertissage peuvent fonctionner de manière sûre et fiable avec quelles mâchoires ou colliers de sertissage. Dans ce cas : les accessoires d'outils ne s'adaptent qu'aux appareils de la même classe de compatibilité.
Cette affectation claire à l’interface garantit une application correcte et un sertissage sûr – dans le respect des directives de traitement.
De plus, il est clairement défini quels diamètres de tubes peuvent être traités avec les classes de compatibilité respectives. Cela garantit que tous les composants sont parfaitement adaptés les uns aux autres – pour une connexion étanche en permanence.
Outils pour Geberit FlowFit
Outils pour Geberit FlowFit
Geberit FlowFit est un système d'alimentation pour une installation sans effort, sans changement constant d'outil.

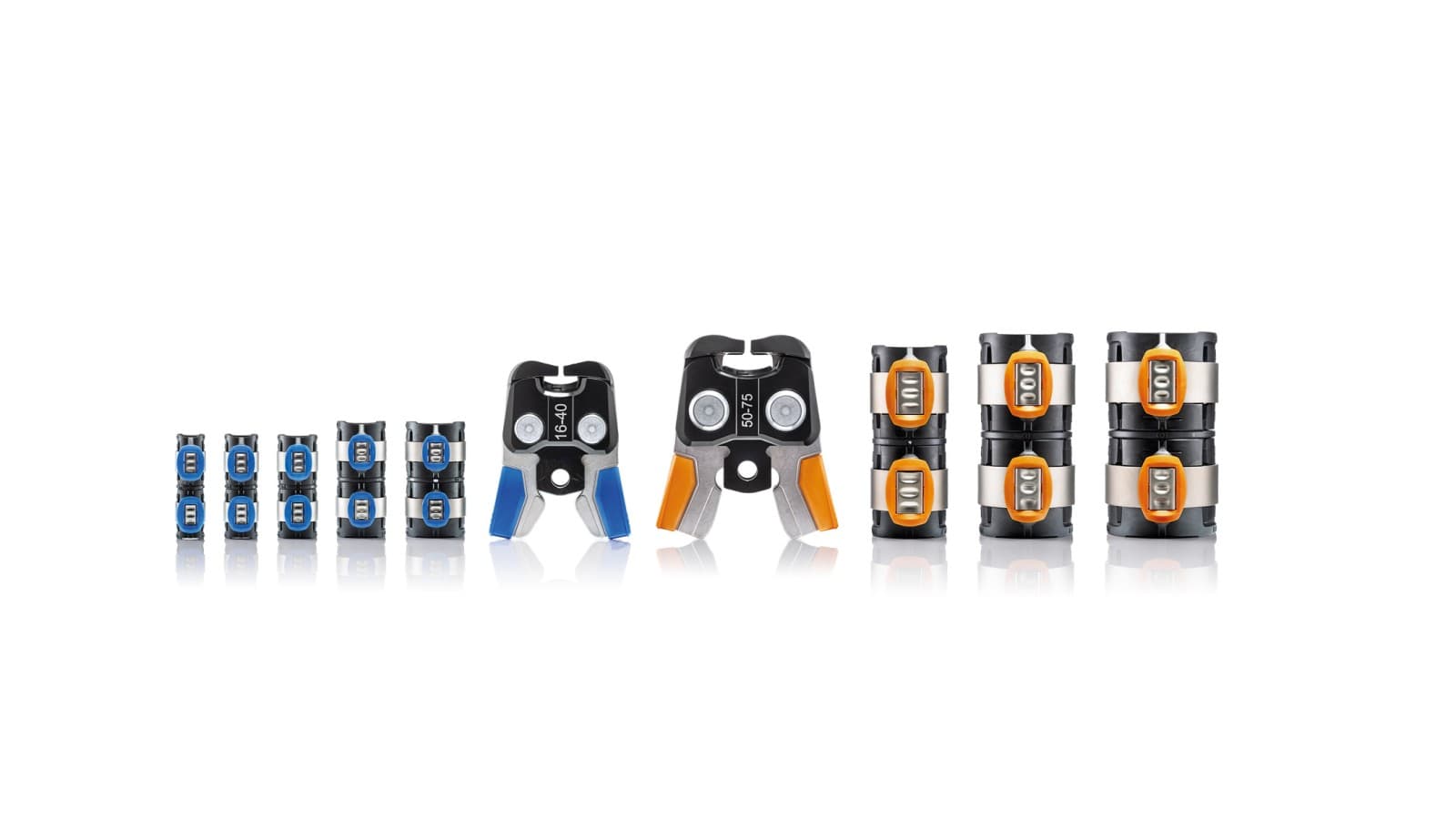

Avec seulement deux mâchoires pressées, tous les diamètres peuvent être installés.
Aperçu de la compatibilité
| d16 | d20 | d25 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Pince à sertir manuelle Geberit FlowFit | |||||||||
| Compatibilité [1] Sertisseuse Geberit ACO 103plus [1] | Mâchoire [1] Geberit FlowFit Avec des poignées en bleu | ||||||||
| Compatibilité [2] Sertisseuse Geberit ACO 203plus [1] Geberit ECO 203 Geberit EFP 203 Sertisseuse Geberit ACO 203XLplus [1] | Mâchoire [2] Geberit FlowFit Avec des poignées en bleu | ||||||||
| Compatibilité [2] Sertisseuse Geberit ACO 203plus [1] Geberit ECO 203 Geberit EFP 203 Sertisseuse Geberit ACO 203XLplus [1] | Mâchoire [2] Geberit FlowFit Avec poignées en accent orange |

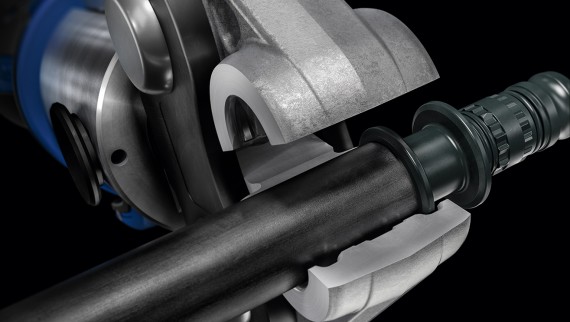

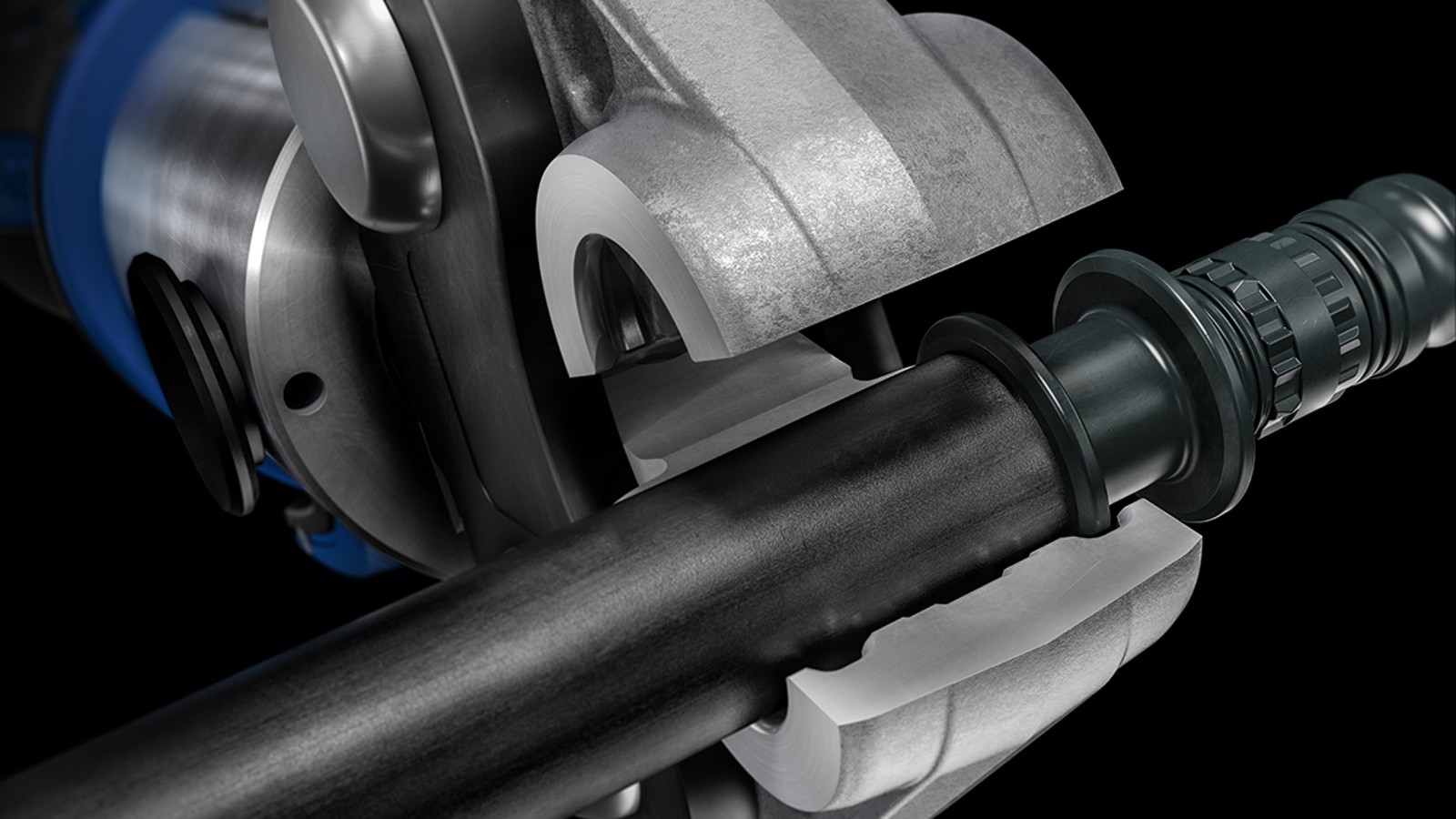

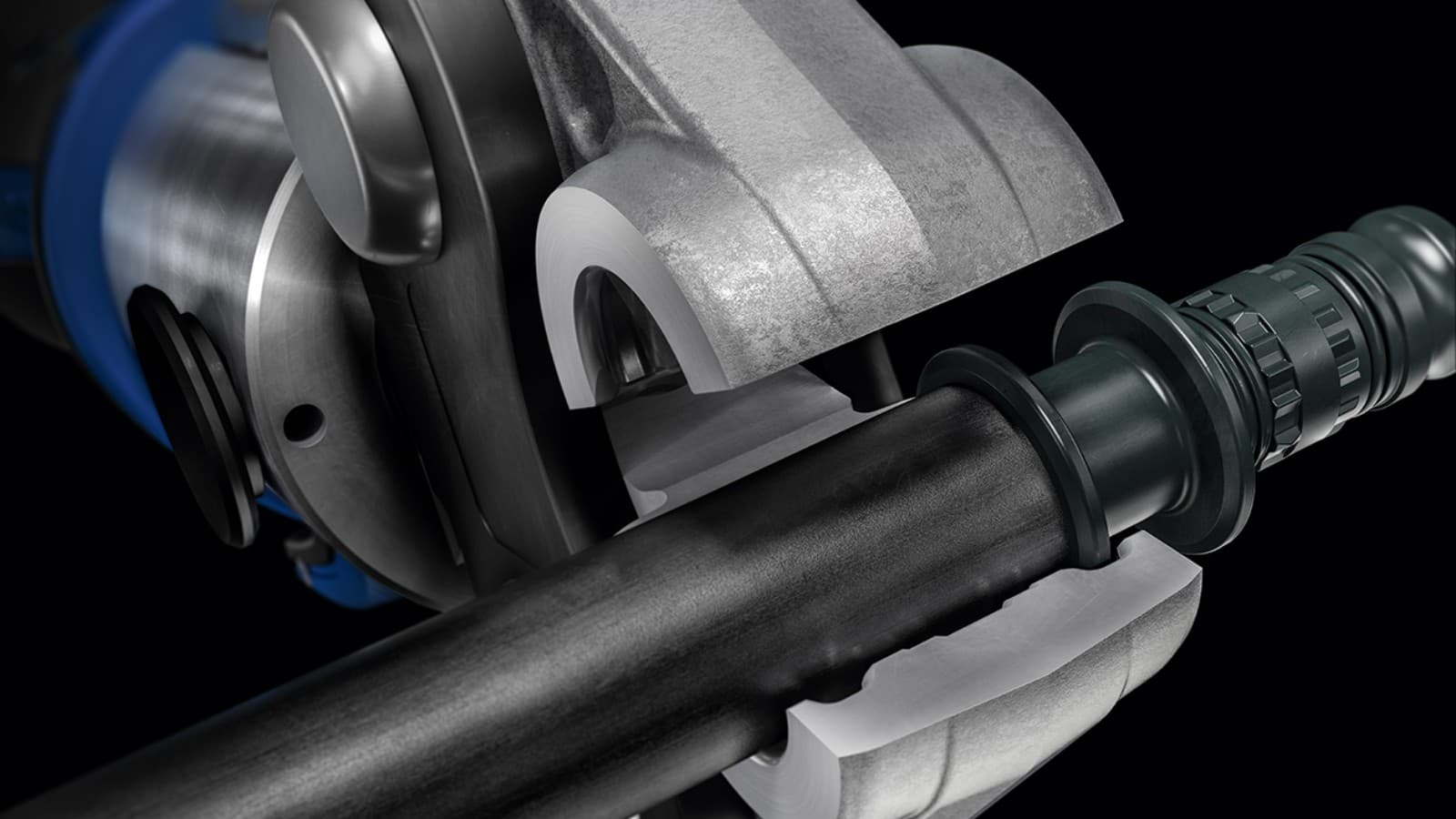

Mâchoire pour Geberit Mepla
Mâchoire pour Geberit Mepla
Geberit Mepla a été le premier système de canalisation multicouche sur le marché et a fait ses preuves.
Aperçu de la compatibilité
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Sertisseuse manuelle Geberit Mepla | |||||||||
| Compatibilité [1] Sertisseuse Geberit ACO 103plus [1] | Mâchoire [1] Geberit Mepla | ||||||||
| Compatibilité [2] Sertisseuse manuelle Geberit MFP 2 [2] Sertisseuse Geberit ACO 203plus [1] Geberit ECO 203 Geberit EFP 203 Sertisseuse Geberit ACO 203XLplus [1] | Mâchoire [2] Geberit Mepla | ||||||||
| Compatibilité [2] Sertisseuse manuelle Geberit MFP 2 [2] Sertisseuse Geberit ACO 203plus [1] Geberit ECO 203 Geberit EFP 203 Sertisseuse Geberit ACO 203XLplus [1] | Chaîne de sertissage [2] Geberit Mepla Mâchoire adaptateur Geberit ZB 203 Mapress [2] |

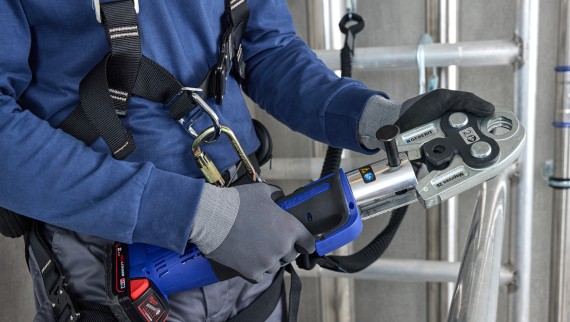

Aperçu des outils pour Geberit Mapress
Outils de pressage pour Geberit Mapress
Geberit Mapress a déjà ouvert la voie à des générations d’installateurs sanitaires, passant des techniques de connexion complexes à un pressage simple et sûr.
Aperçu de la compatibilité
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d66.7 | d76.1 | d88.9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Compatibilité [1] Sertisseuse [1] Geberit ACO 103plus | Mâchoire [1] Geberit Mapress | ||||||||||||
| Compatibilité [2] Sertisseuse manuelle Geberit MFP 2 [2] Sertisseuse Geberit ACO 203plus [1] Geberit ECO 203 Geberit EFP 203 Sertisseuse Geberit ACO 203XLplus [1] | Mâchoire [2] Geberit Mapress | ||||||||||||
| Compatibilité [2] Sertisseuse manuelle Geberit MFP 2 [2] Sertisseuse Geberit ACO 203plus [1] Geberit ECO 203 Geberit EFP 203 Sertisseuse Geberit ACO 203XLplus [1] | Chaîne de sertissage [2] / [3] Geberit Mapress Mâchoire adaptateur Geberit ZB 203 Mapress [2] | ||||||||||||
| Compatibilité [2XL] Sertisseuse Geberit ACO 203XLplus [1] | x | Chaîne de sertissage [2XL] / [3] Geberit Mapress Mâchoire adaptateur Geberit Mapress ZB 221 [2XL] Remarque : le D108 est pressé en deux étapes. Le deuxième pressage est effectué avec la mastiche intermédiaire Geberit Mapress ZB222 [XL]. | |||||||||||
| Compatibilité [4] Geberit Compact CP700G | Vérin hydraulique Geberit [4] avec bagues de pressage XP [4] | ||||||||||||
| Compatibilité [2] Geberit Compact CP700G | Vérin hydraulique Geberit [2] avec mâchoires Geberit [2] |
Données produits, dimensions et plus encore Articles, informations techniques et plus encore
![Image de Sertisseuses compatibilité [1] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/66/33/DAS_536633_20231027_084318.jpg "Image de Sertisseuses compatibilité [1] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [1] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/67/02/DAS_536702_20231027_084320.jpg "Image de Sertisseuses compatibilité [1] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/68/35/DAS_536835_20231027_084128.jpg "Image de Sertisseuses compatibilité [2] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/68/32/DAS_536832_20231027_084129.jpg "Image de Sertisseuses compatibilité [2] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/70/66/DAS_377066_20190212_134955.jpg "Image de Sertisseuses compatibilité [2] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/70/70/DAS_377070_20190211_154117.jpg "Image de Sertisseuses compatibilité [2] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/18/59/DAS_3581859_20231017_070304.jpg "Image de Sertisseuses compatibilité [2] - \"GEBERIT\"")
![Image de Sertisseuses compatibilité [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/20/61/DAS_512061_20191112_104353.jpg "Image de Sertisseuses compatibilité [2] - \"GEBERIT\"")
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur les outils pour les systèmes d'approvisionnement
Puis-je utiliser des outils tiers pour les systèmes d'alimentation Geberit ?
Les appareils de sertissage de fabricants tiers peuvent être utilisés conformément à la liste de compatibilité. Les accessoires à sertir Geberit et à double marque sont adaptés aux systèmes Geberit et ne peuvent être utilisés qu'avec eux.
Que signifie les mâchoires à sertir «service-free»?
Les mâchoires «service-free» signifient que la maintenance régulière ou le contrôle de fonctionnement peuvent être effectués directement par l’utilisateur à l’aide du test PowerTest Geberit.
Puis-je utiliser des outils plus anciens à sertir Geberit ?
Oui, les embouts à sertir Geberit sont rétrocompatibles avec les anciennes versions d'outils à sertir dans la classe de compatibilité respective.
