Geberit PE SuperTube Optimisez l'espace
Ecoulement optimisé hydrauliquement pour les bâtiments de grande hauteur
Avec son écoulement optimisé, la nouvelle technologie Geberit PE SuperTube forme une colonne d’air continue dans la conduite d’évacuation, rendant ainsi superflus les ventilations parallèles. Les conduites de dimensions plus faibles et l’absence de tubes de colonne de ventilation permettent de réduire nettement la taille des gaines techniques. En outre, les conduites horizontales peuvent être posées sans pente jusqu’à une longueur de 6 mètres pour gagner de la place. Geberit PE SuperTube permet donc de créer plus d’espace habitable.
Les avantages de Geberit PE SuperTube
- Gain de place et plus d'espace de vie
- Planification simplifiée et installation rapide
- Diamètre réduit et homogène des tubes (d110)
- Performance d'écoulement maximale de 12 l/s
- Une seule chute pour vos EU et EV
- Conduites horizontales sans pente (jusqu'à 6 m)
Aperçu rapide du Geberit SuperTube Voici comment fonctionne le système d'évacuation
Les systèmes d'évacuation conventionnels dans les immeubles de grande hauteur nécessitent généralement beaucoup d'espace pour les tubes de d160 et les tubes de ventilation secondaires supplémentaires de d90. Il faut également prévoir suffisamment d'espace sous les plafonds pour que les tuyaux horizontaux aient la pente correcte. La capacité de débit d'un système conventionnel est de 12,4 l/s.

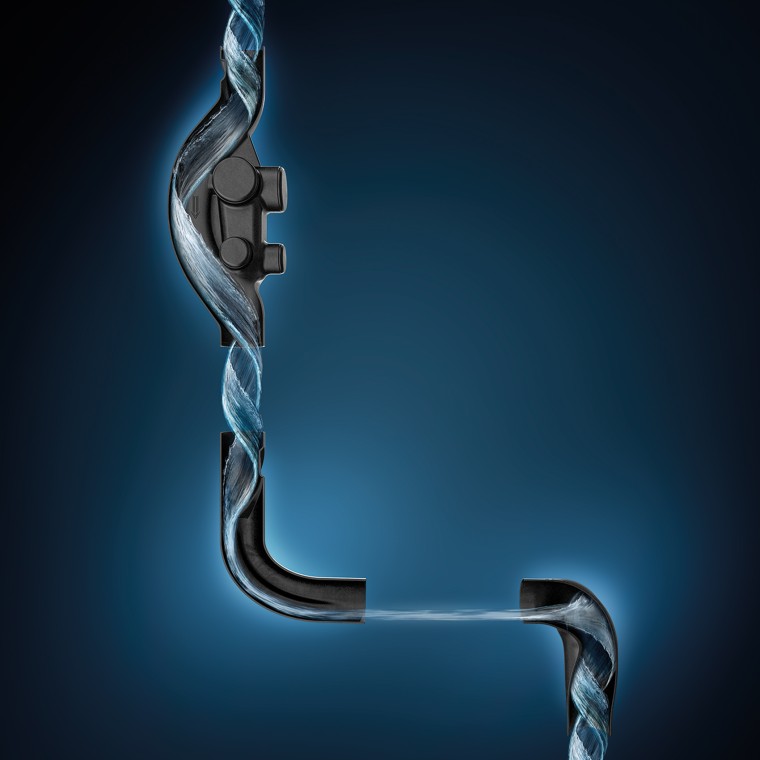

Le système d'évacuation Geberit SuperTube, optimisé sur le plan hydraulique, nécessite moins d'espace, ce qui permet de gagner de la place pour vivre et travailler. La technologie Geberit SuperTube crée une colonne d'air continue dans la colonne de refoulement. Cela permet à la colonne d'atteindre une capacité d'évacuation de 12 l/s avec des tuyaux plus petits d110 et sans ventilation secondaire supplémentaire. Les tuyaux horizontaux peuvent être installés sans pente sur une longueur maximale de 6 mètres.
Installation peu encombrante

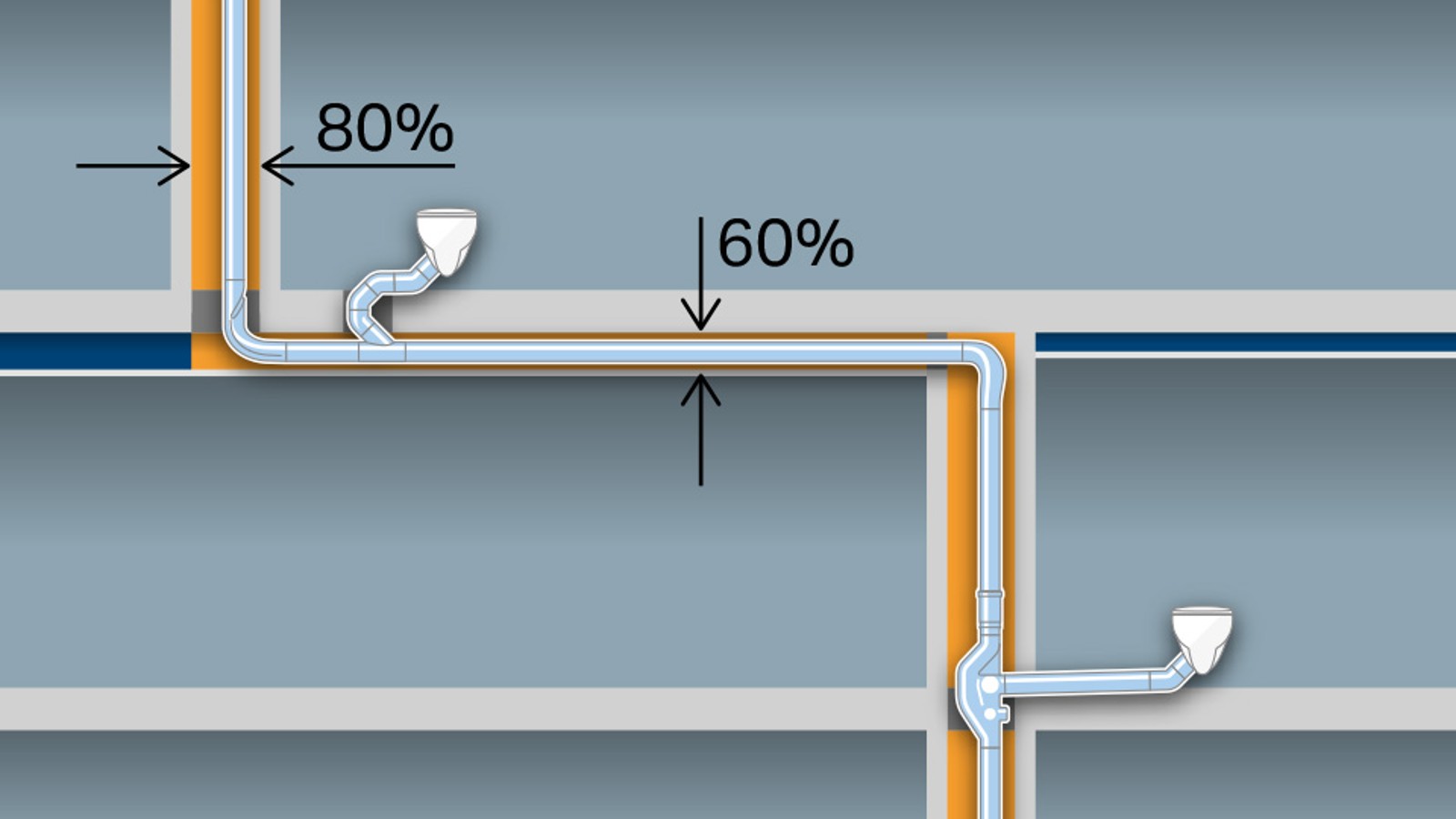

Avec Geberit PE SuperTube (illustration de gauche), le débit maximal est de 12 l/s. Cette technologie permet de disposer d'un diamètre de tube constant de d110, ce qui signifie qu'un réseau de ventilation secondaire n'est pas nécessaire. De plus, les conduites horizontales peuvent être posées sur une longueur maximale de 6 mètres sans pente.

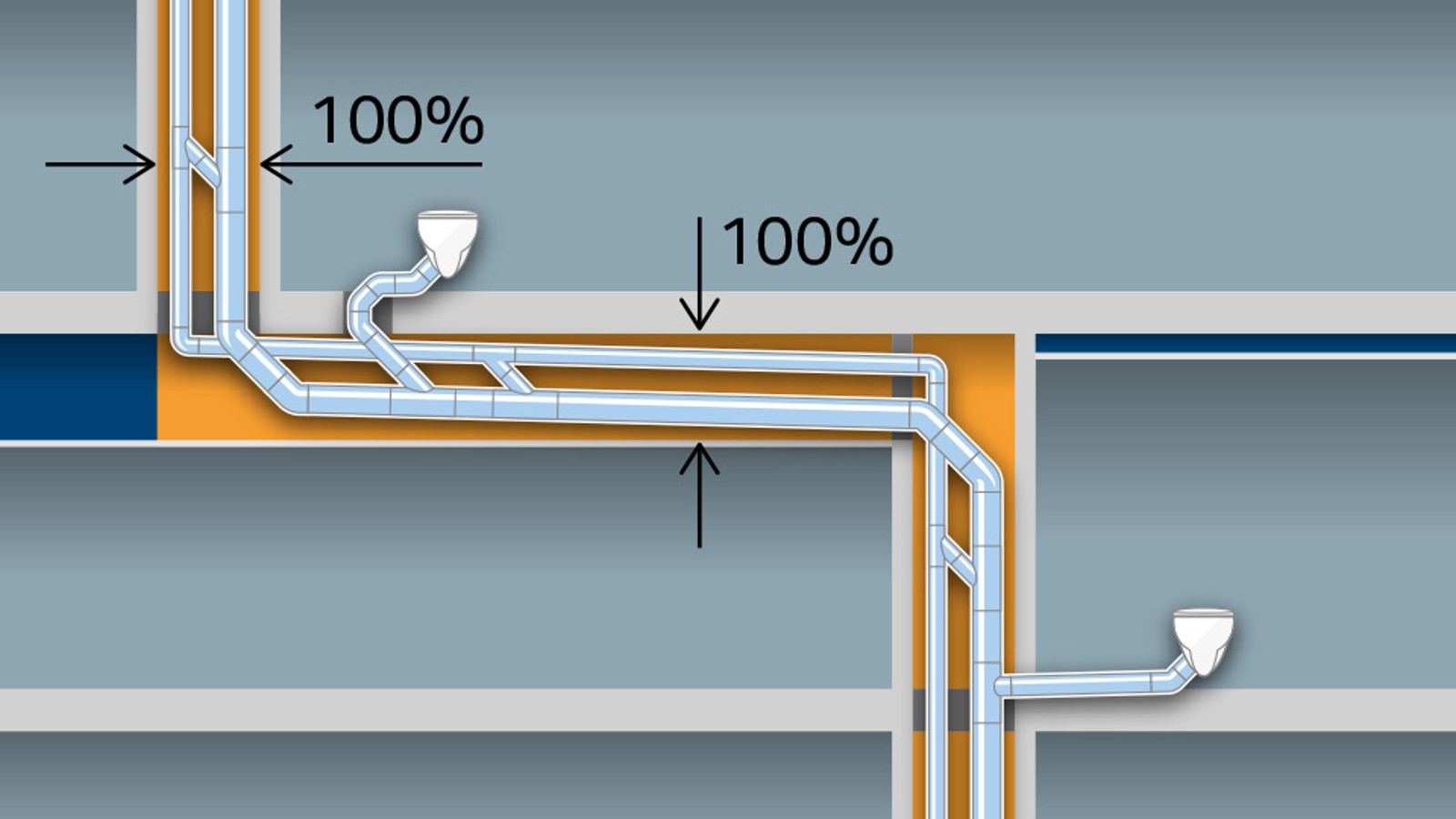

Un système conventionnel (illustration de droite) atteint un débit d'évacuation maximum de 12,4 l/s avec des dimensions de tube de d160 et une ventilation secondaire en d90.
Outils de planification utiles pour Geberit PE SuperTube
Geberit ProPlanner
Vous pouvez utiliser Geberit ProPlanner pour convertir un système d'évacuation conventionnel en un système Geberit SuperTube en quelques étapes seulement. Geberit ProPlanner remplace automatiquement les dérivations et coudes standard par des raccords SuperTube en PE de Geberit.
Geberit BIM Plug-in
Le plug-in BIM Geberit pour Autodesk® Revit® est un outil intégré qui regroupe tous les outils de planification et de calcul Geberit pour Autodesk Revit dans une application intégrée.
Le contenu BIM pour les raccords Geberit PE SuperTube est également disponible dans le module catalogue.
Geberit PE SuperTube raccords optimisés hydrauliquement
