Évacuation des toitures Geberit Pluvia Système d'évacuation des eaux pluviales par effet siphoïde
Moins de conduites, plus de performance
Avec Geberit Pluvia, Geberit propose un système d'évacuation performant pour les toits de grande taille ou complexes. Le système d'évacuation des eaux de toiture syphonique garantit une performance efficace et fiable, même en cas de fortes pluies.
Contrairement aux systèmes d'évacuation des eaux de toiture conventionnels, Geberit Pluvia nécessite beaucoup moins de matériaux et d'espace. Cela permet une utilisation plus efficace de l'espace disponible pendant la phase de planification.
Geberit Pluvia a fait ses preuves dans le monde entier depuis des décennies et convient à presque toutes les formes de toit.
Geberit propose également des conseils spécifiques aux projets et une aide à la planification. Pour une planification rapide et fiable, les utilisateurs peuvent compter sur le logiciel de planification Geberit ProPlanner et sur une interface avec AutoDesk® Revit®.
Pourquoi choisir Geberit Pluvia?
Des options de conception flexibles
Geberit Pluvia peut être utilisé avec différentes formes de toit.
Économies de matériaux
Haute performance avec des diamètres de tubes plus petits, moins de sorties de toit et moins de raccordements.
Utilisation efficace de l'espace
Les tubes étant installés horizontalement, Geberit Pluvia n'entraîne aucune perte d'espace utilisable.
Peu d'entretien
La vitesse d'écoulement élevée dans les tubes remplis crée un vide qui contribue à la fonction autonettoyante du système.
Guide rapide sur les évacuations par effet siphoïde des toits
Geberit Pluvia est conçu de manière à ce que les tubes se remplissent rapidement et complètement d'eau lors de fortes pluies. Cela crée une colonne d'eau fermée et à écoulement rapide qui aspire activement l'eau de pluie du toit.
La capacité d'évacuation d'un système d'évacuation à effet siphoïde des eaux pluviales est très élevée. Avec Geberit Pluvia, moins de sorties de toit, des diamètres de tubes plus petits et moins de colonnes de chute sont nécessaires par rapport aux systèmes d'évacuation des eaux de toiture conventionnels. Geberit Pluvia peut traiter deux fois plus d'eau de pluie avec seulement la moitié du diamètre du tube. Les ingénieurs sanitaires et les architectes disposent ainsi d'une plus grande liberté de conception. Les tubes en pente ne sont plus nécessaires.
Geberit Pluvia réduit également le travail et nécessite moins de raccordements au réseau d'égouts. En outre, la vitesse d'écoulement élevée permet de maintenir les canalisations propres, ce qui réduit considérablement les besoins de maintenance et d'entretien.
Composants Geberit Pluvia
Du toit au raccordement souterrain, des composants parfaitement adaptés les uns aux autres garantissent un système global pleinement fonctionnel. Des détails de conception astucieux et des matériaux de haute qualité garantissent la durabilité, la sécurité et le bon fonctionnement du système.
Système de tubes PE Geberit
Les naissances Geberit Pluvia sont raccordées à la colonne d'eau à l'aide de tubes PE Geberit, qui sont posés librement et horizontalement sous le toit.
Le système éprouvé de tubes en PE de Geberit est réputé pour sa grande résistance aux contraintes. Les joints de soudure uniformes du système d'évacuation Geberit PE lui permettent de supporter les pressions élevées rencontrées dans les systèmes d'évacuation des eaux pluviales comme Geberit Pluvia.
Les tubes Geberit PE éprouvées et faciles à installer garantissent des réseaux stables et durables à long terme pour une évacuation des toitures sûre.
Naissances Geberit Pluvia
Grâce à sa structure modulaire et à la large gamme de variantes de naissances Geberit Pluvia, le système convient à presque tous les scénarios d'installation sur les grands bâtiments et les toits.
Les accessoires nécessaires sont disponibles pour pratiquement toutes les applications, ce qui rend le système très flexible.
Avantages :
- Etanchéité fiable grâce au joint de bride Geberit EPDM
- L'étanchéité de chaque naissance est testée individuellement en usine
- Le disque fonctionnel empêche l'air d'être aspiré
- Barre de verrouillage rotative pour une installation facile

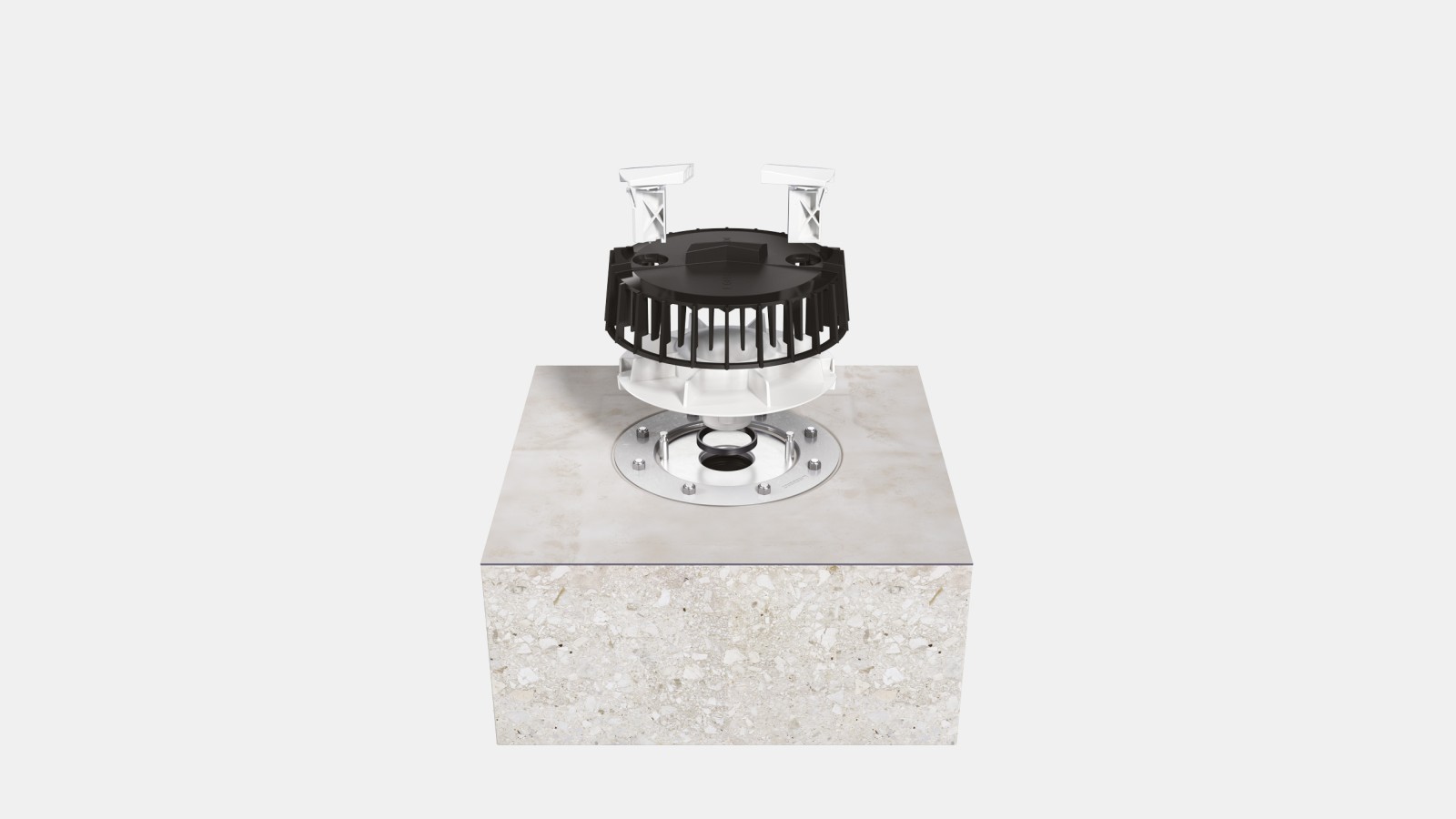

Geberit Pluvia, trop-plein d'urgence : les naissances Geberit Pluvia peuvent être facilement converties en système de trop-plein d'urgence.

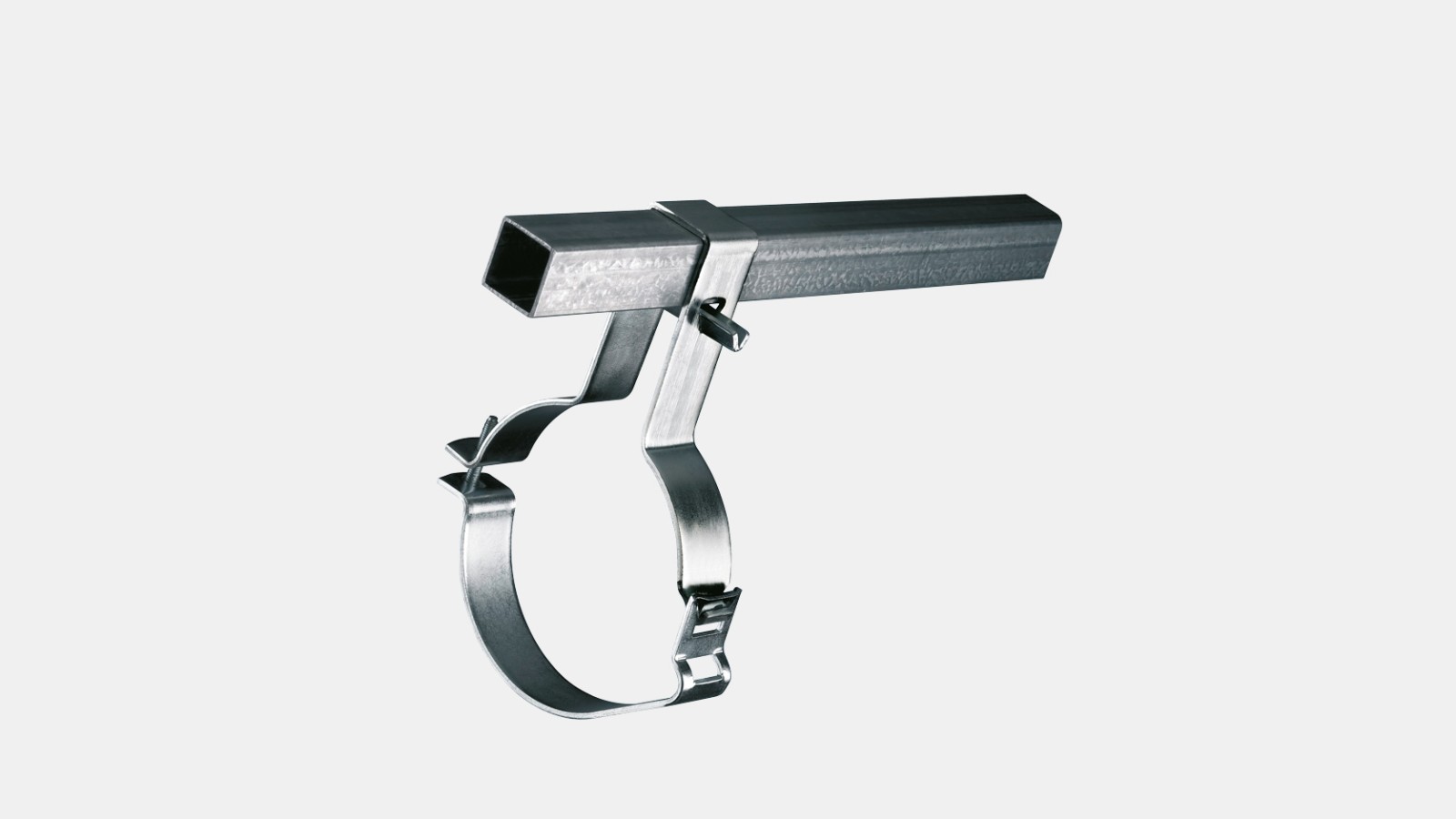

Système de fixation Geberit Pluvia
Pour accroître la sécurité et la stabilité des canalisations horizontales, un système de fixation spécifique est disponible. Ce système permet d'éviter que les forces causées par la dilatation thermique des tubes ne soient transférées à la structure du bâtiment. Le système de fixation ne nécessite qu'une intervention minimale dans la structure du bâtiment, ce qui le rend idéal pour une utilisation sur des toits légers.
Avantages :
- Points de fixation sur le corps du bâtiment requis tous les 2,5 mètres seulement

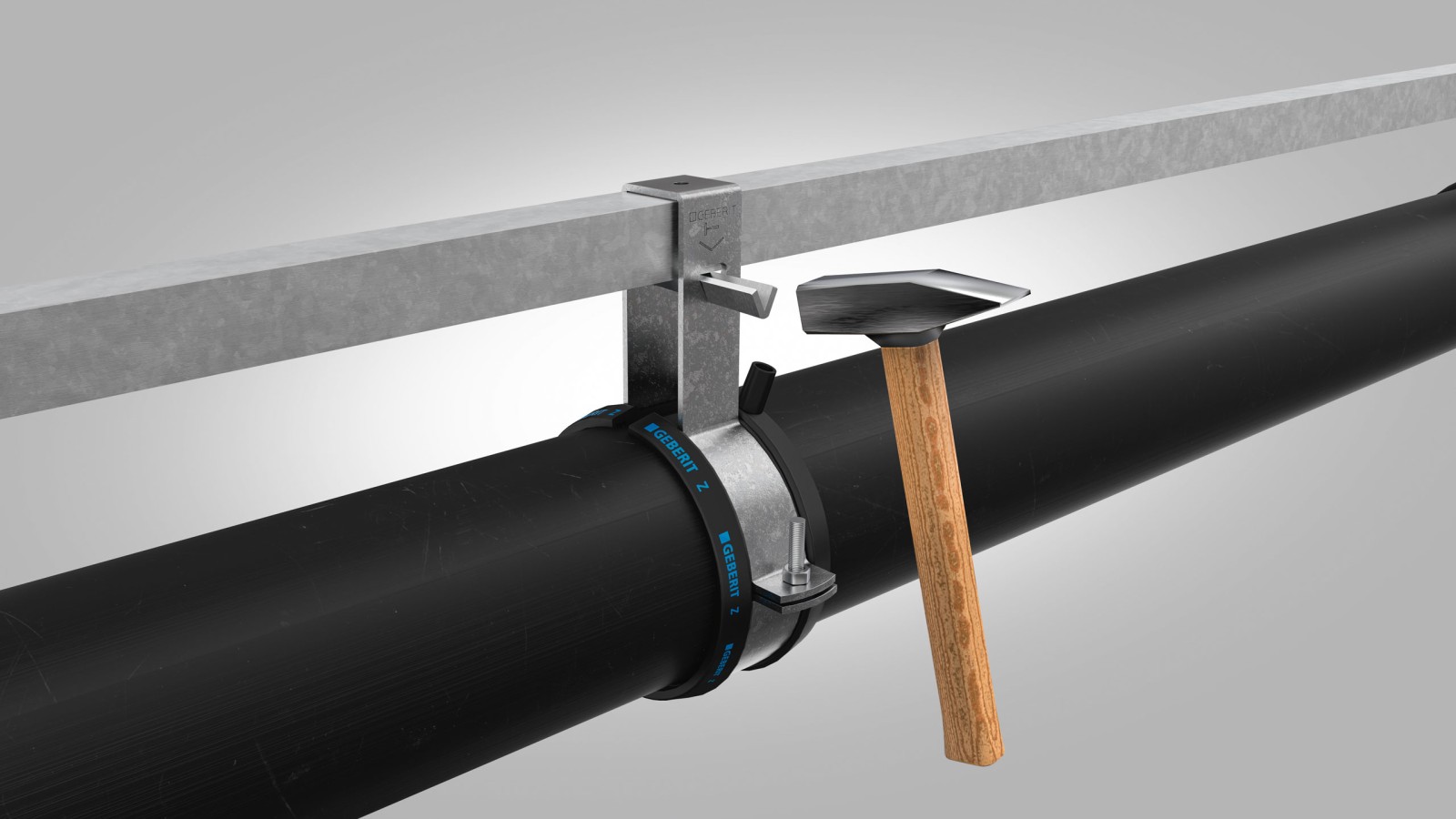

- Installation simple avec un marteau grâce à des clavettes de fixation universelles

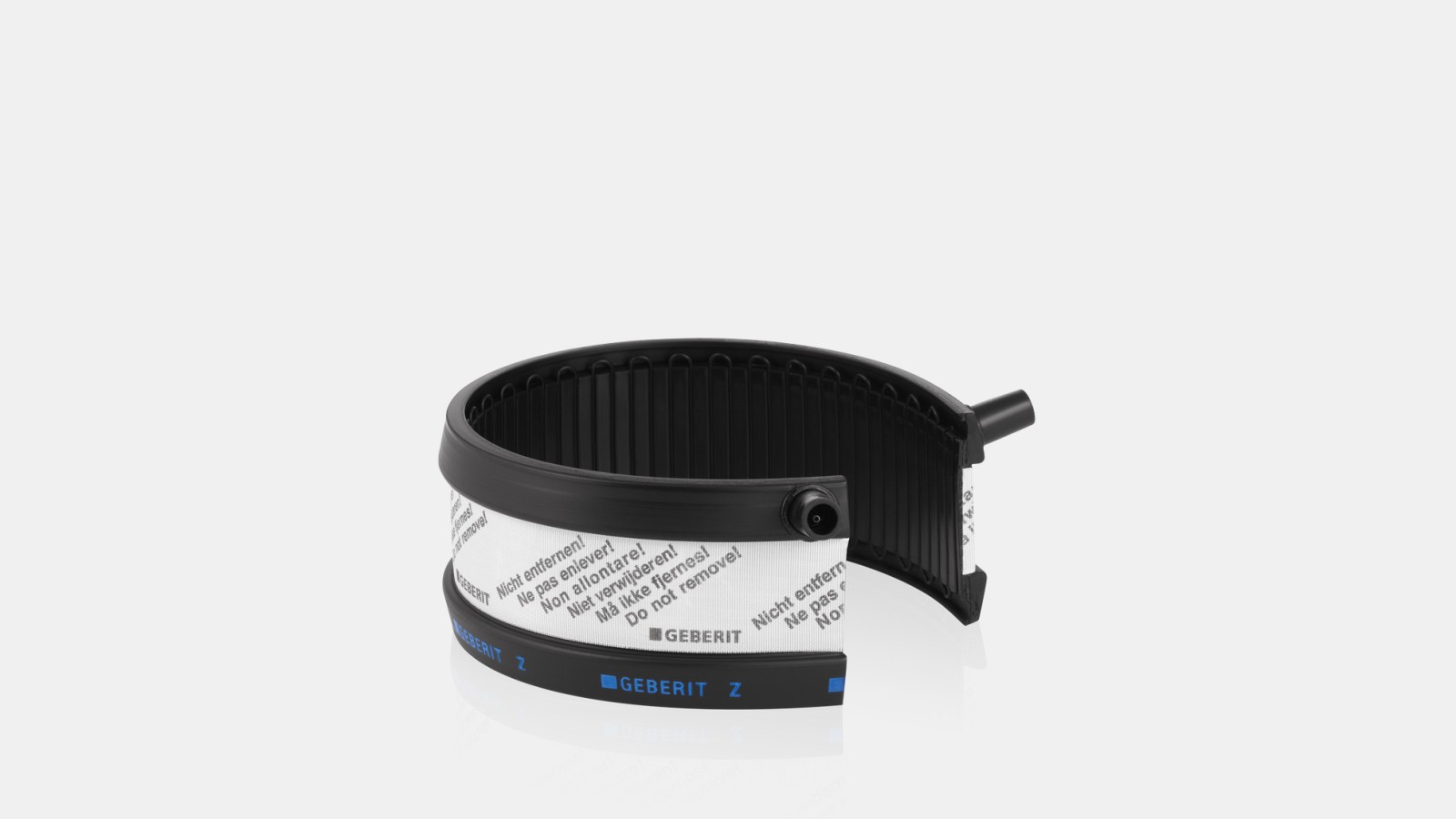

- La fixation à l'aide d'une bande électro-soudable permet une détermination ultérieure des points fixes
- Idéal pour les toitures en bac acier, les sollicitations sur le corps du bâtiment restant faibles
Geberit Pluvia support set
Composé de quelques éléments seulement, le Geberit Pluvia support set augmente à la fois la sécurité et la stabilité.
Il réduit considérablement les mouvements latéraux ou les oscillations qui peuvent se produire en raison de la vitesse d'écoulement élevée de l'eau évacuée.
Le kit de support peut également être installé ultérieurement sur des systèmes déjà installés et en service.
Installation recommandée
- d90-d125 à partir d'une hauteur de suspension de 60 cm
- d160-d315 à partir d'une hauteur de suspension de 30 cm
Planification et installation de Geberit Pluvia
Planification
La planification d'un système d'évacuation des eaux de toiture est un processus complexe, c'est pourquoi Geberit inclut une assistance à la planification dans le cadre de chaque projet.
Depuis les phases de planification et d'appel d'offres jusqu'à la mise en œuvre, les clients peuvent compter sur l'expertise complète de Geberit. Différents outils numériques permettent de garantir une planification fiable.
Les calculs hydrauliques pour un système Geberit Pluvia peuvent être effectués directement dans Geberit ProPlanner ou en utilisant le module Geberit Pluvia dans le Geberit BIM Plug-in pour Autodesk Revit®.

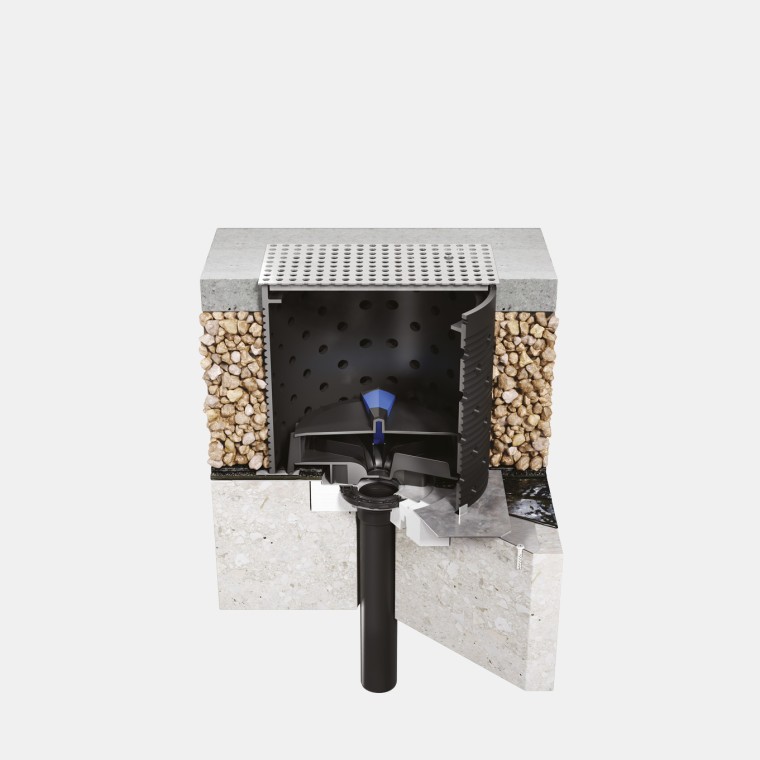

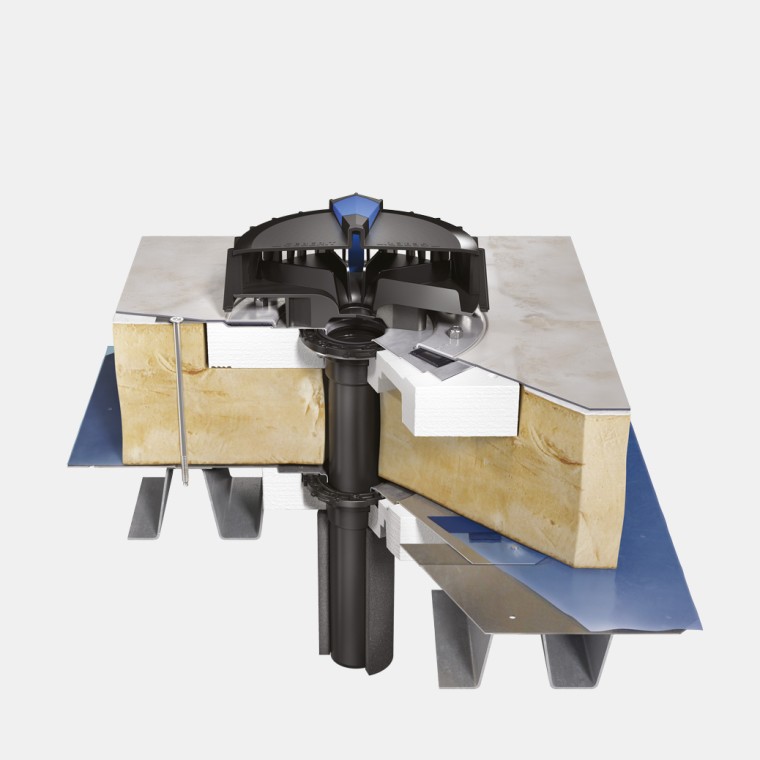

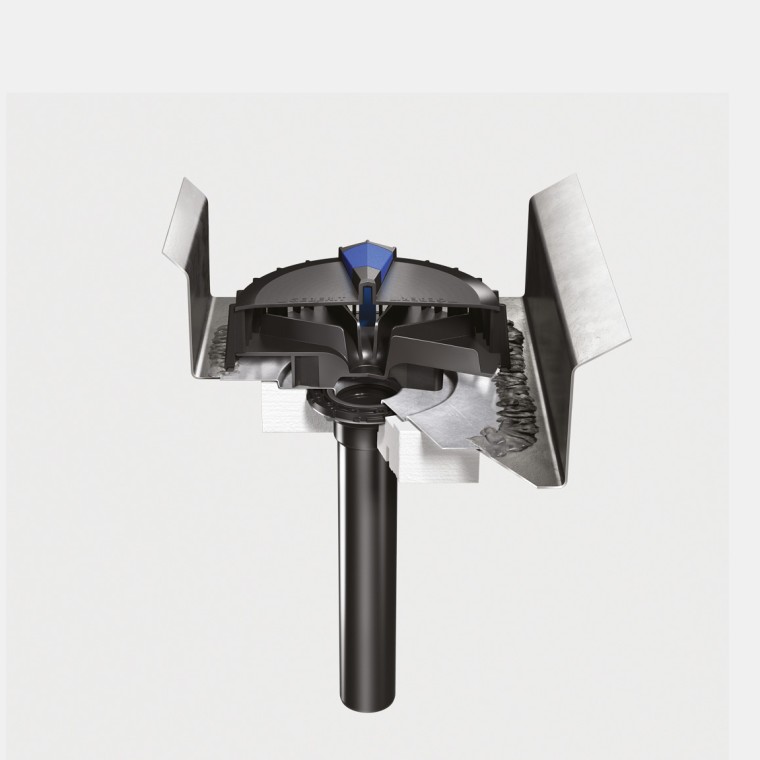

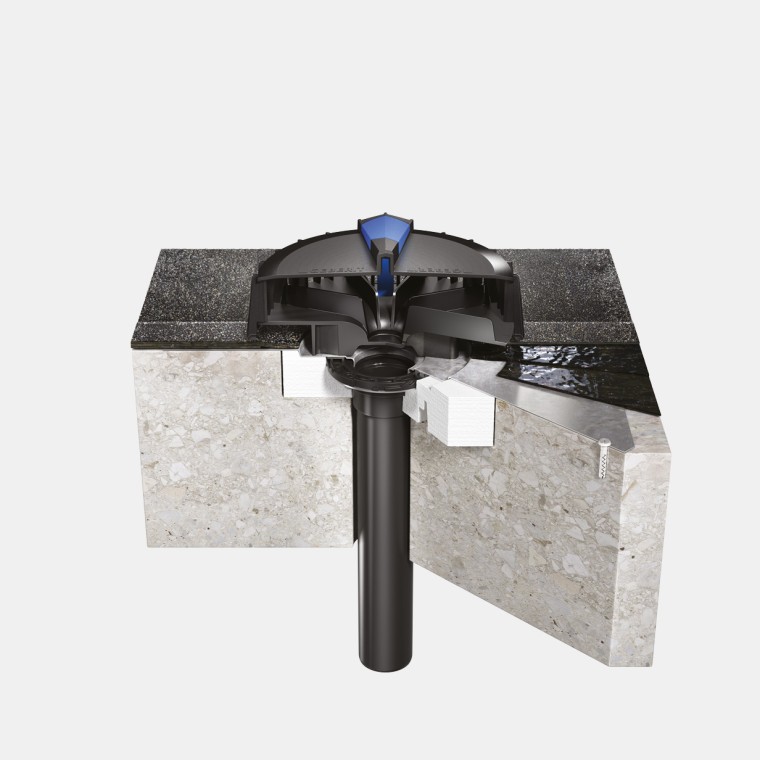

Guide rapide d'installation Exemples de scénarios de construction sélectionnés
L'installation de Geberit Pluvia varie en fonction de la situation constructive et des exigences du projet.

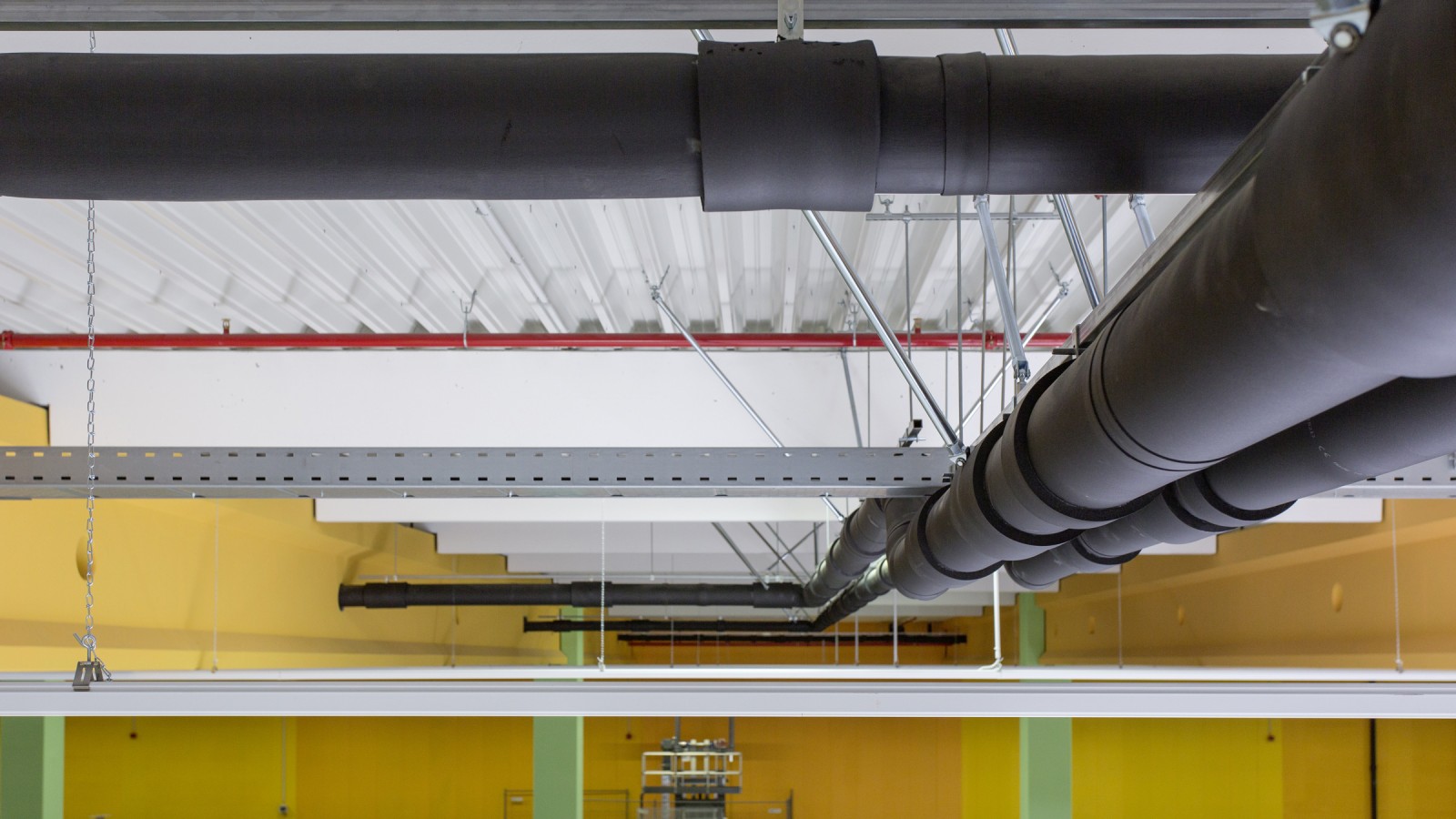

Projets de référence

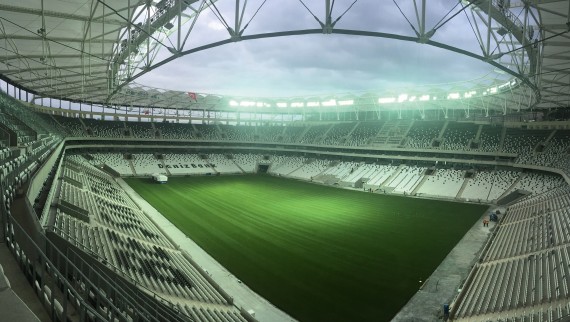

Quand Pluvia sauve le football
Le système d’évacuation des toitures Geberit Pluvia est installé dans de nombreux stades de football à travers le monde.
Gamme de produits Geberit Pluvia Articles, informations techniques et autres
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
