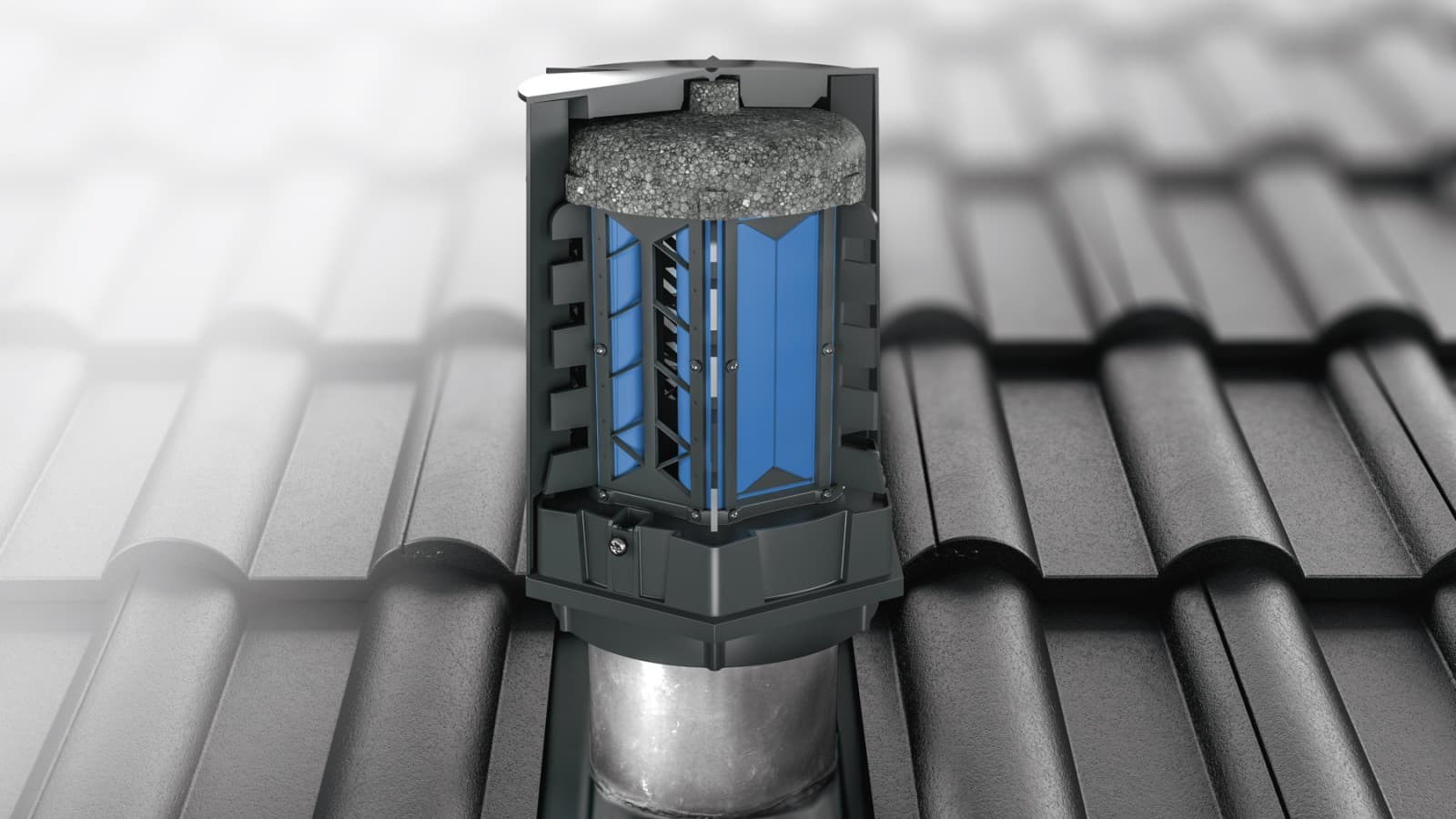

Soupape de retenue d'énergie Geberit SRE

Une meilleure efficacité thermique

La soupape de retenue d'énergie Geberit SRE colmate la dernière brèche

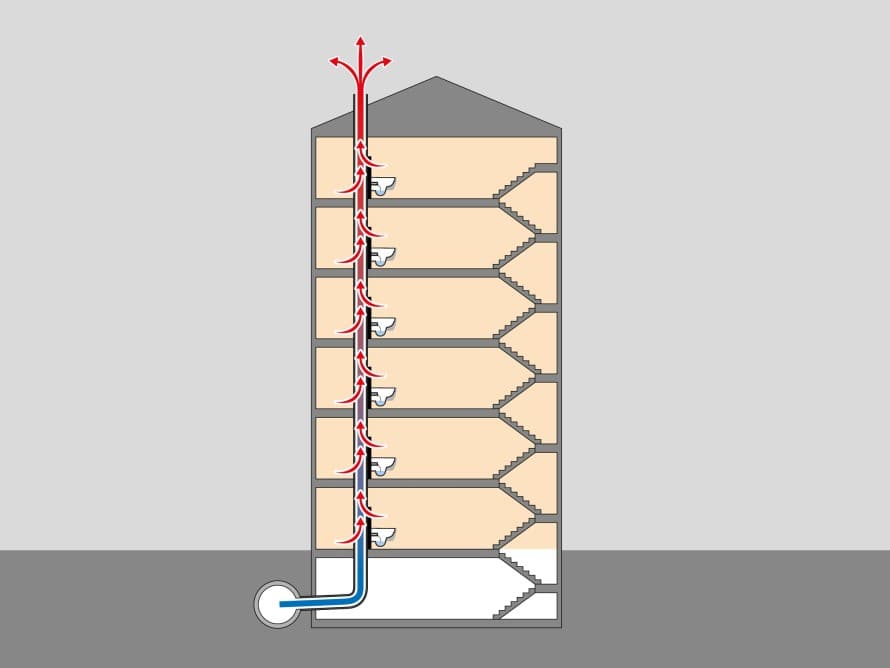

Aujourd’hui, construire des bâtiments peu gourmands en énergie est un prérequis. Cela concerne en principe l’ensemble du bâtiment, de la façade à la toiture, en passant par les fenêtres. C’est justement au niveau de la toiture qu’il reste un dernier point qui ne pouvait être fermé jusqu’à présent : la ventilation ouverte de la colonne de chute. Celle-ci empêche toute dépression lors du rinçage des WC et assure l’aspiration complète des siphons. Conséquence : des déperditions de chaleur constantes via le système d’évacuation. La nouvelle soupape de retenue d'énergie Geberit SRE est innovante et elle résout ce problème durablement, car elle ne s’ouvre qu’en cas de besoin et assure une compensation de pression uniquement si nécessaire. Les pertes de chaleur inutiles sont ainsi évitées.

De technologie innovante, la soupape de retenue d'énergie Geberit SRE résout ce problème en :

  • s'ouvrant en cas de besoin grâce à un système de membranes breveté
  • garantissant la compensation de pression lorsque cela se révèle nécessaire
  • empêchant les déperditions de chaleur inutiles et donc en améliorant l'efficacité énergétique du bâtiment

Une contribution économique à la protection du climat

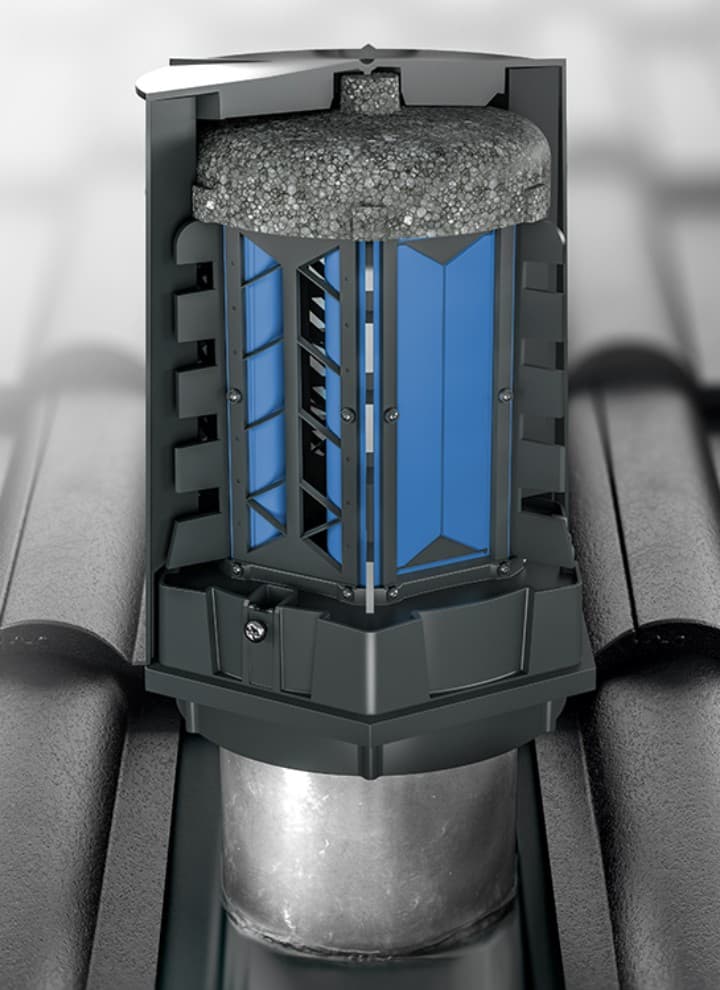

Les membranes magnétiques brevetées de la soupape de retenue d'énergie Geberit SRE s'ouvrent dans les deux sens

Un impact positif rapidement rentabilisé

En fonction de la structure du bâtiment, de sa localisation et des conditions météorologiques, l'installation d'une soupape de retenue d'énergie Geberit SRE s'amortit en cinq à dix ans*. Et pour ceux et celles qui profitent d'une terrasse sur toit, la soupape de retenue d'énergie Geberit SRE permet de retenir efficacement les odeurs désagréables s'échappant des conduites de ventilation.

  • Économie d'énergie sans altération de la fonction – jusqu'à 50 litres de fioul domestique par an en moins*
  • Emboîtable sur un tube de diamètre d110 et adaptable à tous les types d'installations usuels
  • Sans entretien, avec protection contre les insectes et résistante au gel

*Calcul d'amortissement modélisé, basé sur les températures de l'air à Lucerne (Suisse) et applicable à un bâtiment de plusieurs étages équipé de colonnes de chute non isolées.

Here’s how the Geberit energy retaining valve ERV works

Perte de chaleur par le toit

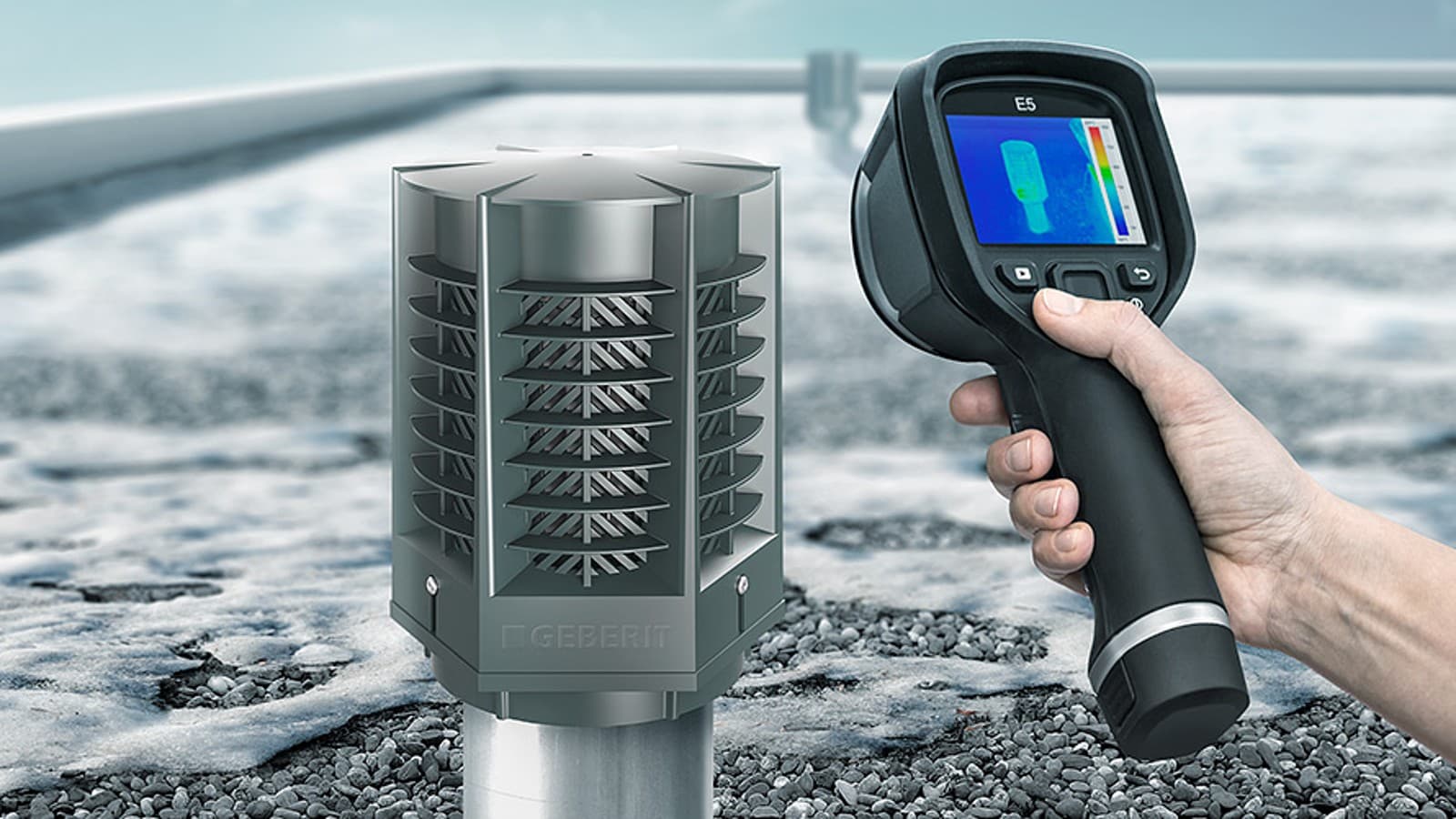

Image thermique de conduites d'évacuation ouverte vers le haut équipées ou pas de la soupape de retenue d'énergie Geberit SRE
Veuillez cliquer sur un point d'information dans…

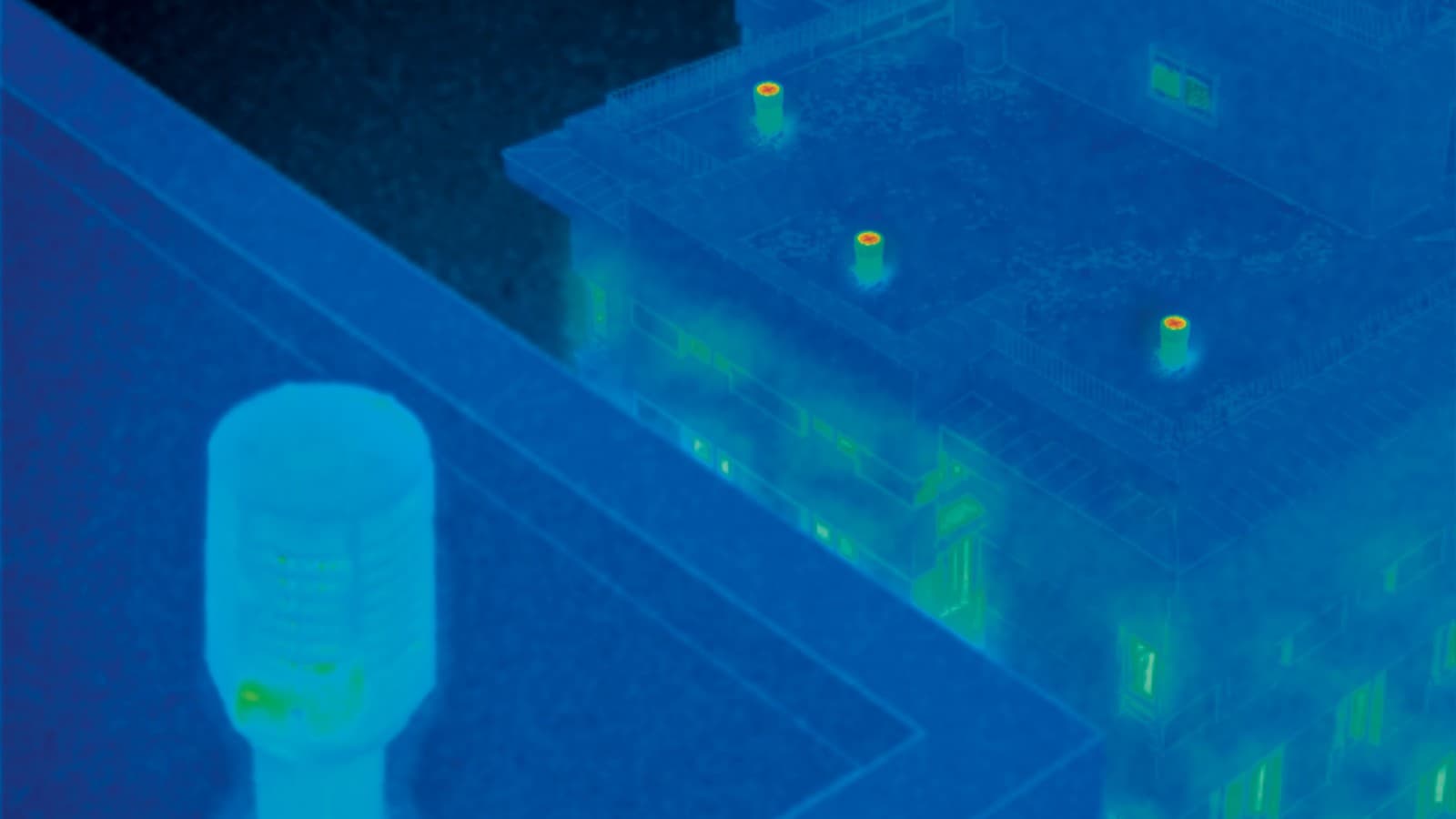

L’examen par caméra infrarouge révèle d’importants écarts de température de surface, surtout par temps froid.

Aérer les conduites sanitaires en fonction des besoins

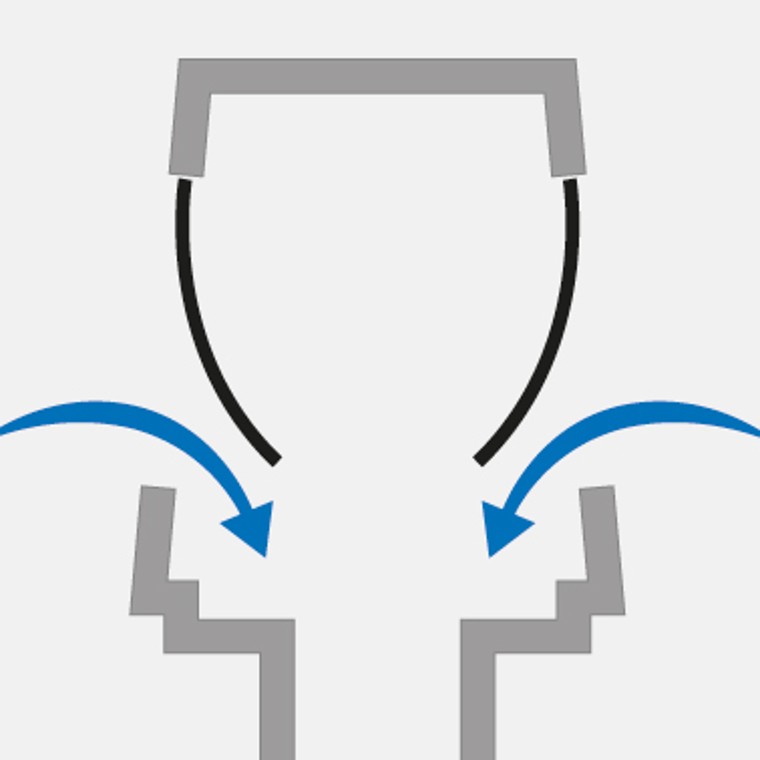

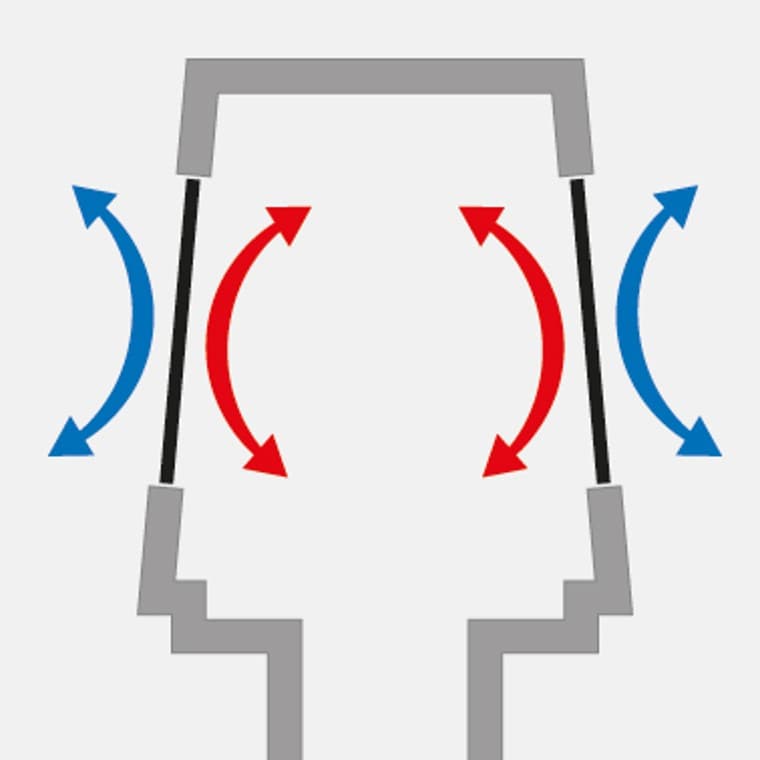

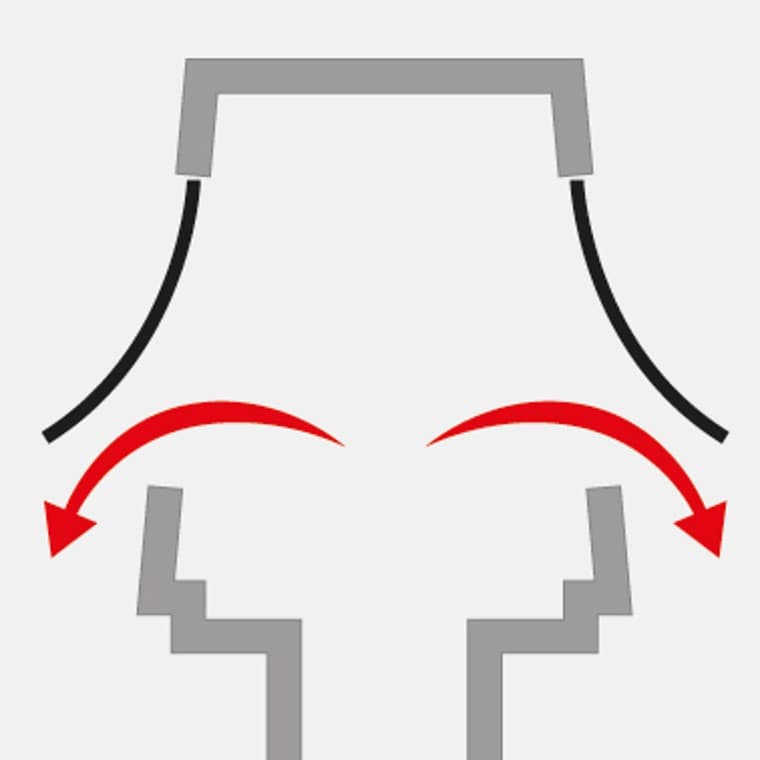

La soupape de retenue d'énergie Geberit SRE obture la conduite de ventilation du système d'évacuation des eaux usées sur le toit grâce à un système de membranes magnétiques breveté. Celui-ci s'ouvre automatiquement lorsqu'une compensation de pression est nécessaire. Le reste du temps, la chaleur est maintenue à l'intérieur du bâtiment. La surpression dans la canalisation peut s'échapper par le biais de la soupape de retenue d'énergie Geberit SRE, les membranes pouvant s'ouvrir dans les deux sens. La soupape de retenue d'énergie Geberit SRE est donc conforme à la norme SN 592000.

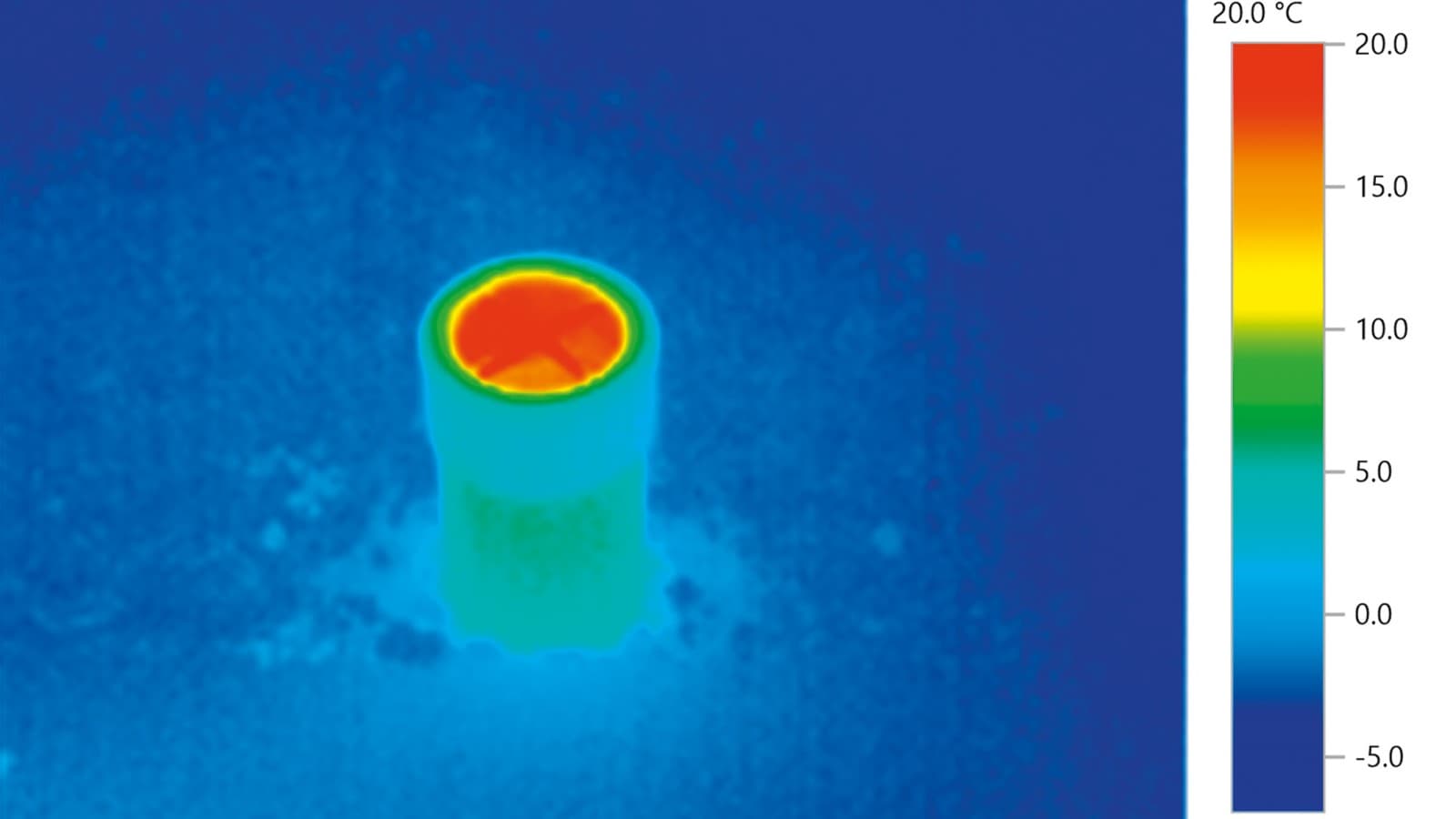

Déperdition évidente de chaleur sans soupape de retenue d'énergie Geberit SRE

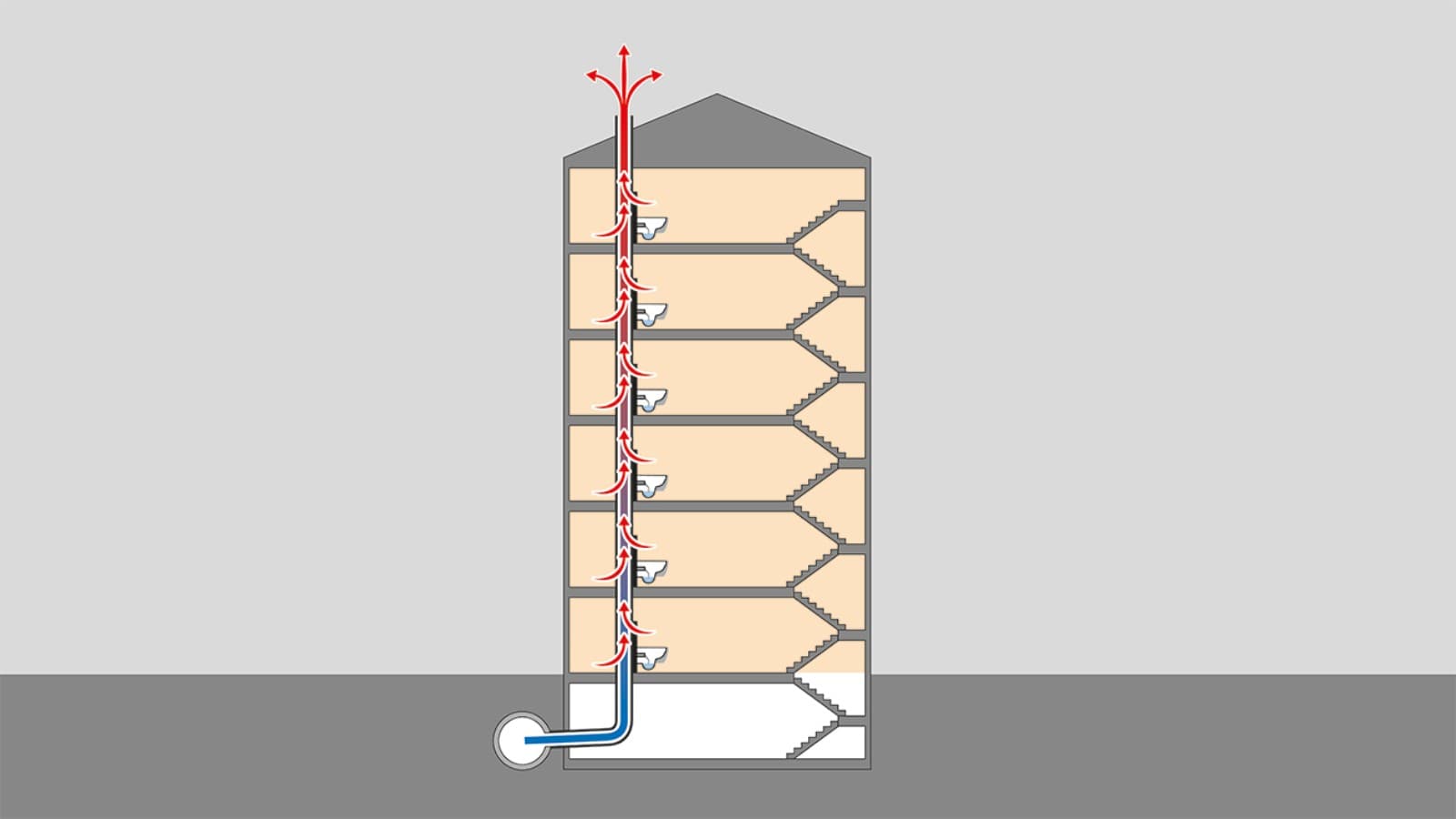

Flux de chaleur via les sorties de toiture

Sur mandat de l'Office fédéral de l'énergie (OFEN), la Haute école de Lucerne – Technique et architecture a mené une enquête relative aux déperditions de chaleur liées aux ouvertures fonctionnelles des enveloppes de bâtiment. Les résultats de cette étude montrent que les sorties de toiture sont responsables de telles déperditions.

Ventilation sur mesure avec Geberit SRE

Vidéo

Fonctionnement

Découvrez le fonctionnement de la soupape de retenue d'énergie Geberit SRE

Catalogue produit en ligne Geberit SRE

Partenaires du projet

OEKAG WasserTechnik AG / Fondation suisse pour le climat / Office fédéral de l'énergie (OFEN)
