Geberit Silent-PP Évacuation silencieuse à emboîter
Geberit Silent-PP est un système d'évacuation optimisé sur le plan acoustique et rentable qui offre une installation rapide et facile. Ses tubes robustes à trois couches sont adaptés à une utilisation en tant que colonnes et tubes de raccordement dans les bâtiments ayant des exigences modérées en matière d'isolation acoustique.
Le système d'évacuation Geberit Silent-PP offre une solution d'évacuation idéale pour différents types de bâtiments, y compris les maisons conçues pour un ou deux ménages, ainsi que pour de nombreuses autres applications.
Pour les projets ayant des exigences d'isolation acoustique légèrement plus élevées, ou comme alternative économique, les tubes de raccordement Geberit Silent-PP peuvent également être combinés avec les colonnes Silent-Pro ou Silent-db20.
Pourquoi choisir Geberit Silent-PP?
Optimisation sonore
Système d'évacuation optimisé sur le plan sonore grâce à un poids propre accru et à une conception intelligente.
Facile à installer
Les raccords et les tubes s'emboîtent simplement, sans nécessiter d'outils supplémentaires.
Alternative économique
En fonction des exigences en matière d'isolation acoustique, il peut être utilisé comme alternative aux systèmes à forte isolation acoustique.
Une étanchéité fiable
Les joints à lèvres en EPDM éprouvés garantissent une étanchéité fiable et permanente du système de drainage.
Principales applications et domaines d'utilisation
Aspirateur central
Geberit Silent-PP peut être utilisé dans les systèmes d'aspiration centraux des bâtiments résidentiels pour éliminer les poussières domestiques ordinaires.
Projets répondant aux exigences de protection contre l'incendie
Des essais de résistance au feu ont été réalisés conformément à la norme EN 1366-3 pour un large éventail de situations d'installation différentes. En combinaison avec le manchon de protection incendie Geberit RS90 Plus EN, le système d'évacuation Geberit silent-PP est approuvé pour une résistance au feu de 90 minutes (ETA/ETB).
Système d'évacuation des eaux de toiture conventionnel
La griffe de retenue Geberit crée un raccord robuste dans le sens de la longueur. Cela signifie que Geberit Silent-PP peut être utilisé pour les conduites d'eau de pluie internes et conventionnels.
Évacuation des eaux usées des bâtiments avec bacs à graisse
Geberit Silent-PP convient à l'évacuation des eaux usées contenant de l'huile et de la graisse dans les environnements de restauration commerciale et autres environnements professionnels, à condition que les joints d'étanchéité en EPDM, qui sont défectueux en usine, soient remplacés par des joints à lèvre en NBR de Geberit.
Avantages de Geberit Silent-PP
Répond aux exigences d'isolation acoustique
This makes the Geberit Silent-PP push-fit connection system the perfect choice for quick, sound-optimised floor connections – and it can also be used for stacks.
Le système d'évacuation Geberit Silent-PP est idéal pour l'installation rapide, économique et insonorisée de systèmes d'évacuation. Les raccords optimisés sur le plan hydraulique garantissent une capacité d'évacuation plus élevée et une réduction du bruit dans le tuyau d'évacuation.
Geberit Silent-PP est soutenu par des rapports d'isolation acoustique pour une large gamme de situations de construction. L'outil de compétence en matière d'isolation acoustique de Geberit aide à déterminer si votre situation de construction répond aux normes requises.
La structure du matériau PP-HD à trois couches renforcé par des minéraux du système de tube réduit le bruit de l'eau qui s'écoule.
Le système de raccordement Push-fit Geberit Silent-PP est donc le choix idéal pour des raccordements au sol rapides et optimisés du point de vue acoustique - et il peut également être utilisé pour les colonnes.

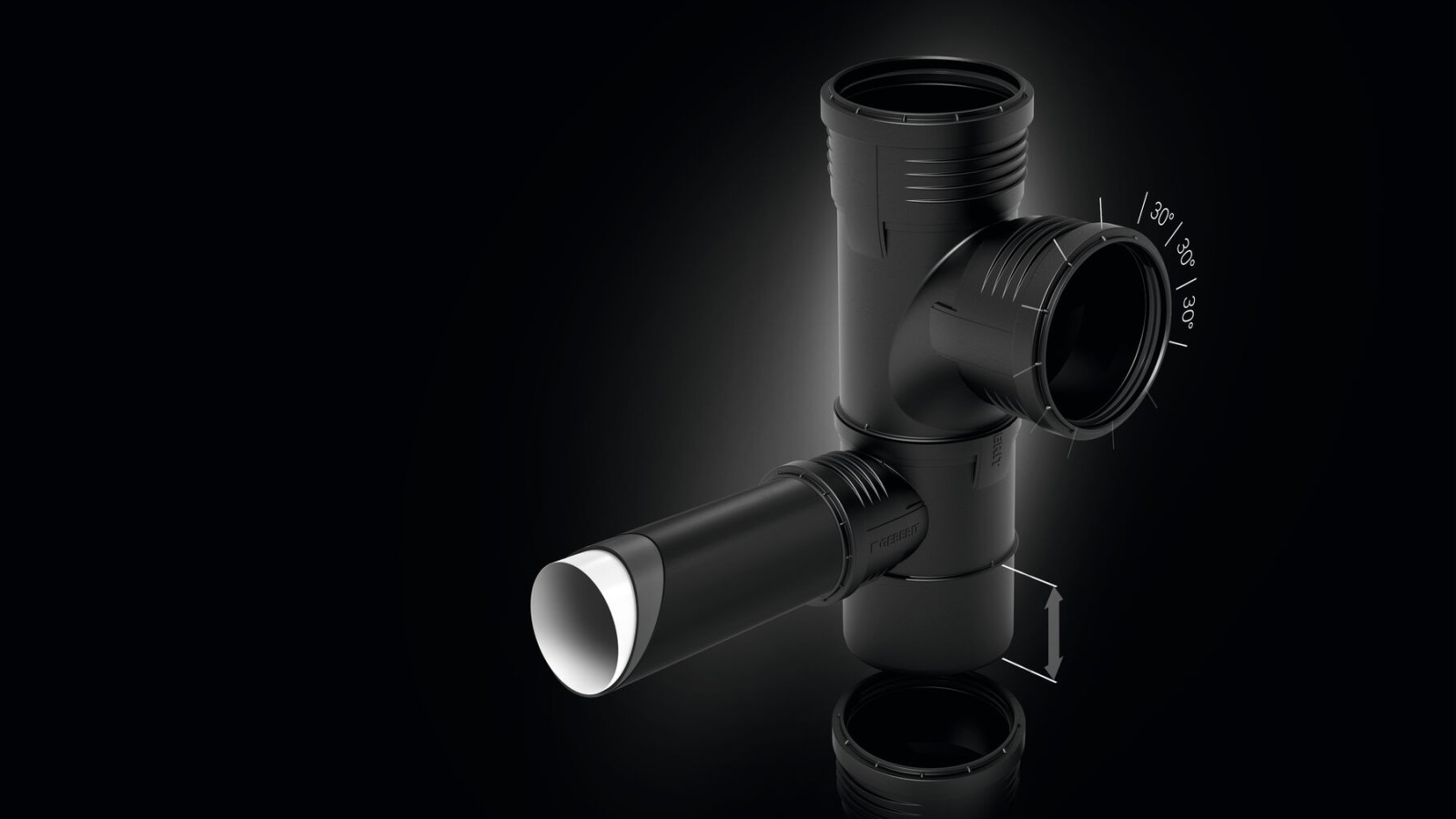

Système d'évacuation par emboîtement pour une installation facile
Le système d'évacuation par emboîtement peut être assemblé rapidement et facilement sans outils supplémentaires. Le joint EPDM peut être retiré au préalable pour un essai de montage et remis en place sans difficulté. Les joints sont déjà légèrement lubrifiés pour faciliter le travail.
Il n'est plus nécessaire de mesurer et de marquer la profondeur d'insertion, car les raccords sont dotés d'une bague de butée. L'installateur peut ainsi voir clairement si les raccords et les tuyaux sont correctement raccordés.

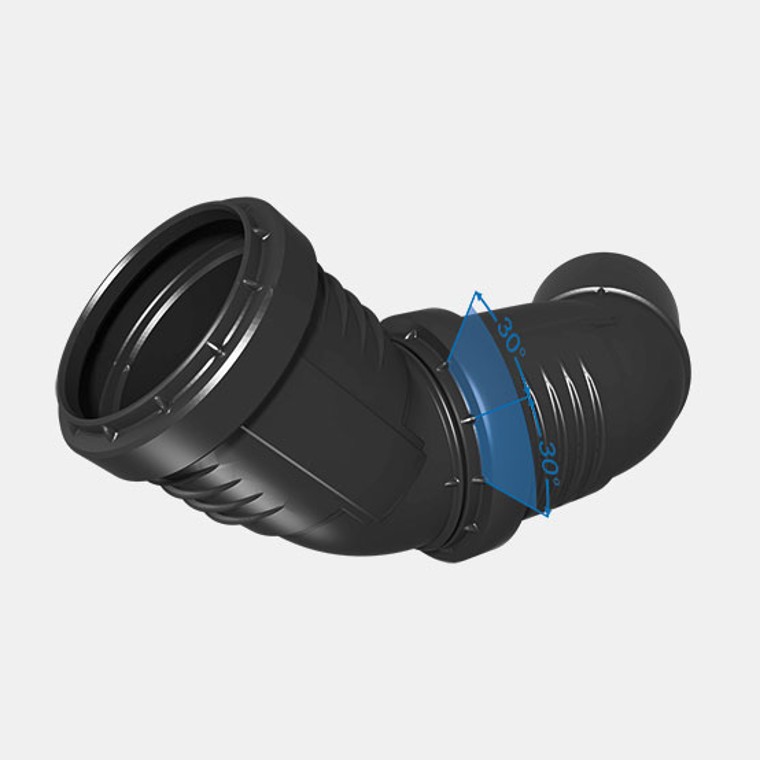

Les nervures sur les extrémités assurent une prise sûre, tandis que les repères à 30 degrés permettent un alignement précis des raccords.

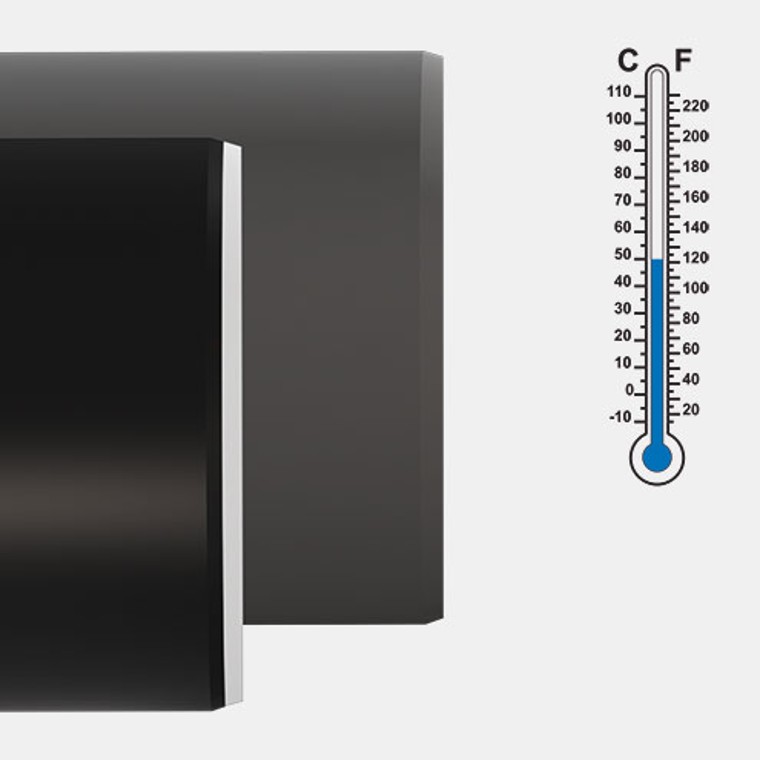

La faible dilatation linéaire des tubes Geberit Silent-PP à trois couches permet d'installer l'ensemble du système d'évacuation sans manchons de dilatation. Cela permet d'économiser des coûts et de réduire le temps d'installation.
Étanchéité sûre et durable
La rigidité élevée des anneaux des tubes Geberit Silent-PP et les raccords renforcés par des nervures permettent une mise en œuvre facile et sûre.

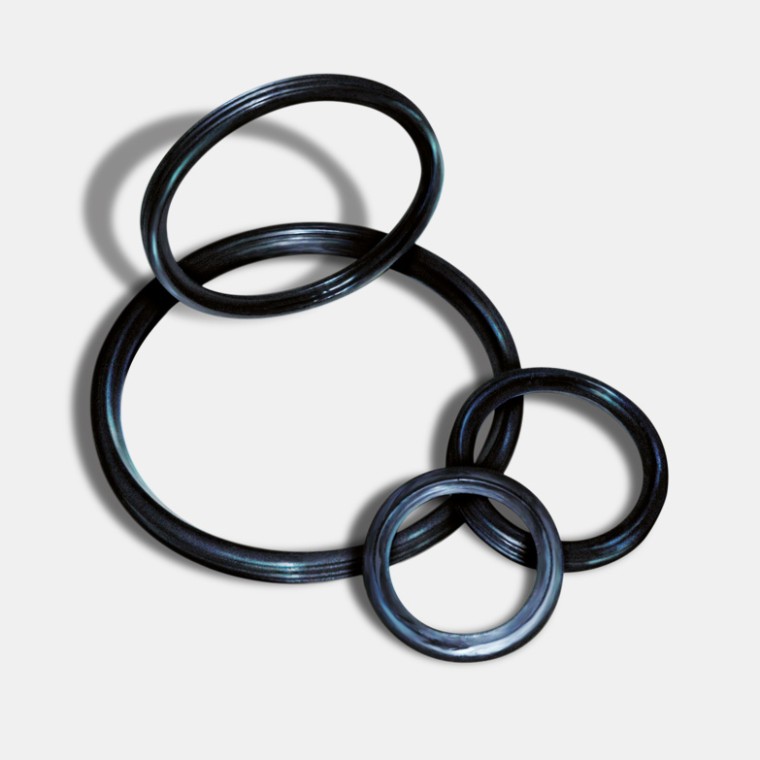

Les joints à lèvres en EPDM, qui ont fait leurs preuves depuis des décennies, garantissent une étanchéité fiable et durable de l'ensemble du système.
L'anneau d'arrêt sur les raccords permet à l'installateur de voir clairement que les composants sont entièrement insérés.

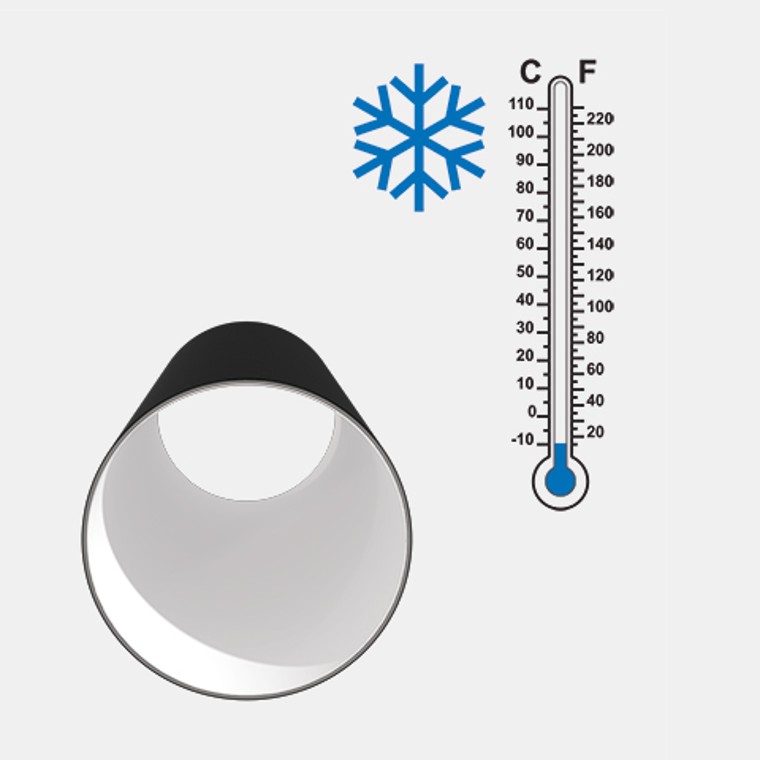

Les tubes d'évacuation et les raccords Geberit Silent-PP sont fabriqués à partir de matériaux robustes et résistants aux chocs à froid, ce qui signifie qu'ils peuvent être mis en œuvre en toute sécurité, même à basse température, sans risque de rupture.

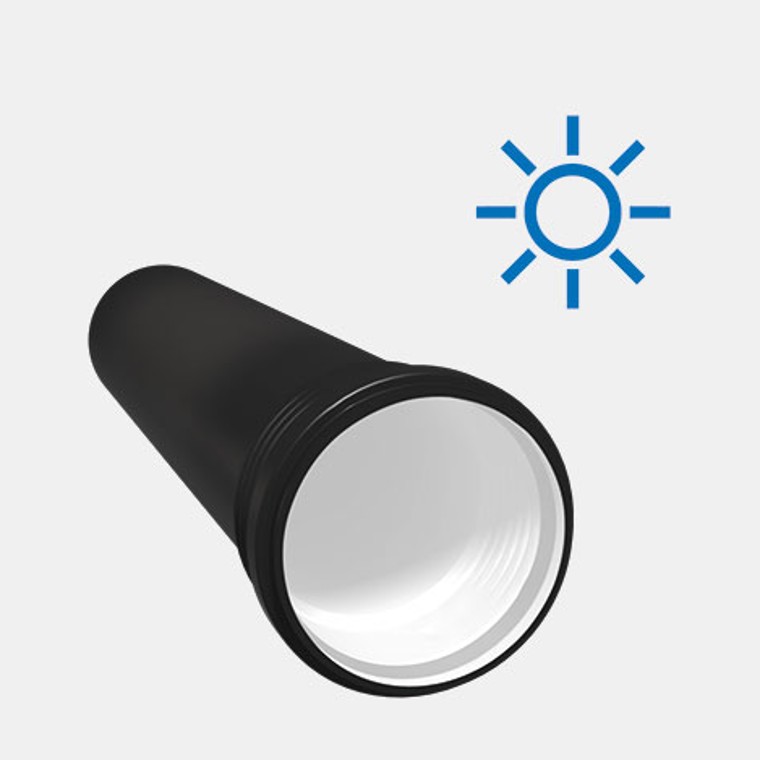

Une proportion élevée de particules de suie dans les tubes et les raccords empêche de manière fiable la fragilisation des matériaux. La résistance élevée aux UV permet de stocker le système à l'extérieur à peu de frais pendant de courtes périodes.
Le tube intérieur blanc offre des avantages significatifs - par exemple, en cas de colmatage, lorsque le tube d'évacuation doit être inspecté. Les dépôts sont plus facilement visibles que sur un tube intérieur sombre, ce qui permet de localiser plus rapidement la zone problématique.
Gamme produits
Dimensions
Dimensions des tubes disponibles
| Largeur nominale (DN) | Dimension d x s (mm) |
|---|---|
| 30 | 32 x 2 |
| 40 | 40 x 2 |
| 50 | 50 x 2 |
| 70 | 75 x 2.6 |
| 90 | 90 x 3.1 |
| 100 | 110 x 3.6 |
| 125 | 125 x 4.2 |
| 150 | 160 x 5.2 |
Raccords
Gamme de produits
Raccords disponibles

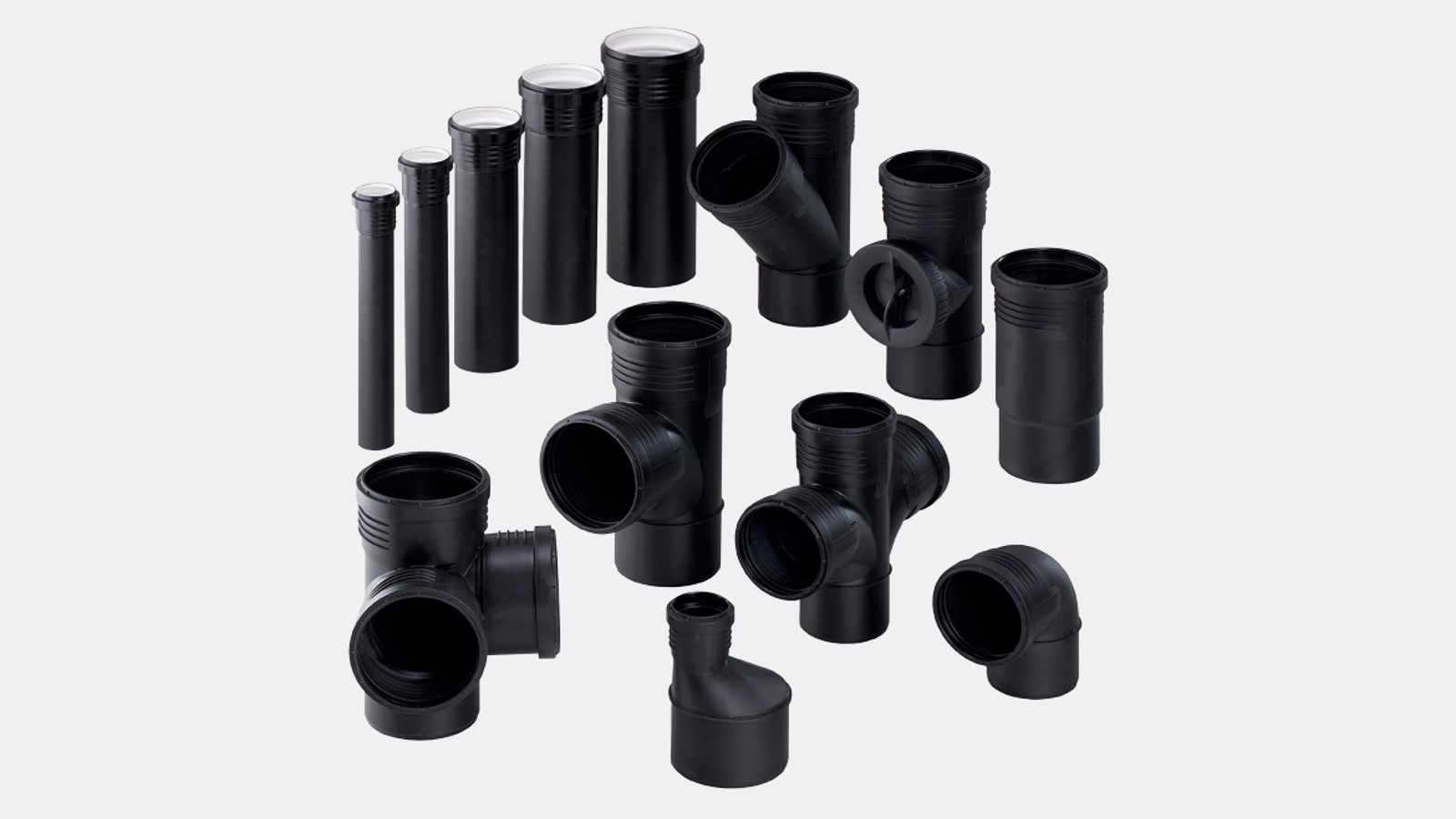

- Geberit Silent-PP est disponible en sept longueurs avec plus de 100 raccords.
- Raccords pour WC et écoulements de douche de plain-pied (par ex. éléments de douche Geberit)

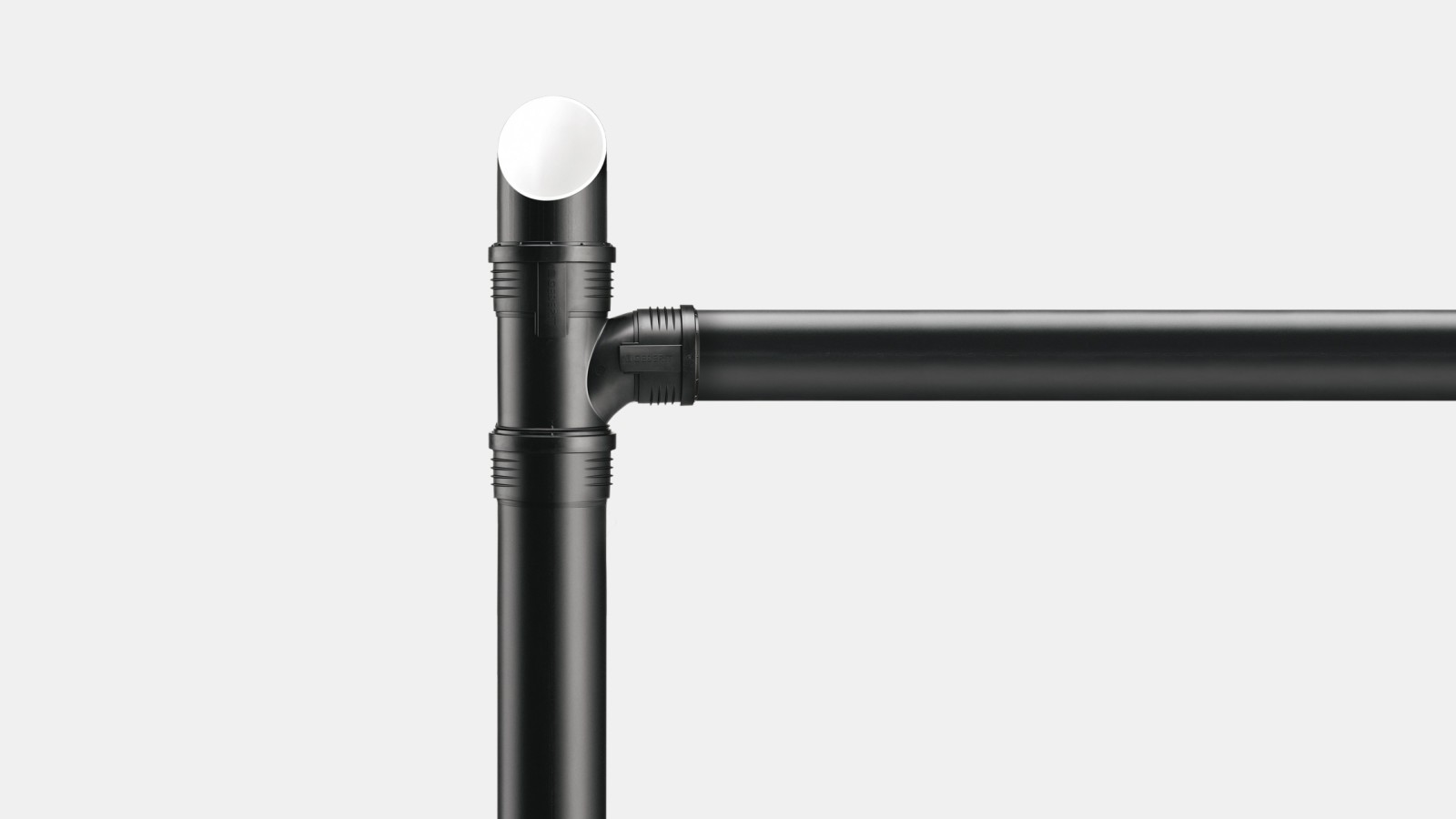

- Raccord à double branche pour une installation facile et peu encombrante des douches et des WC

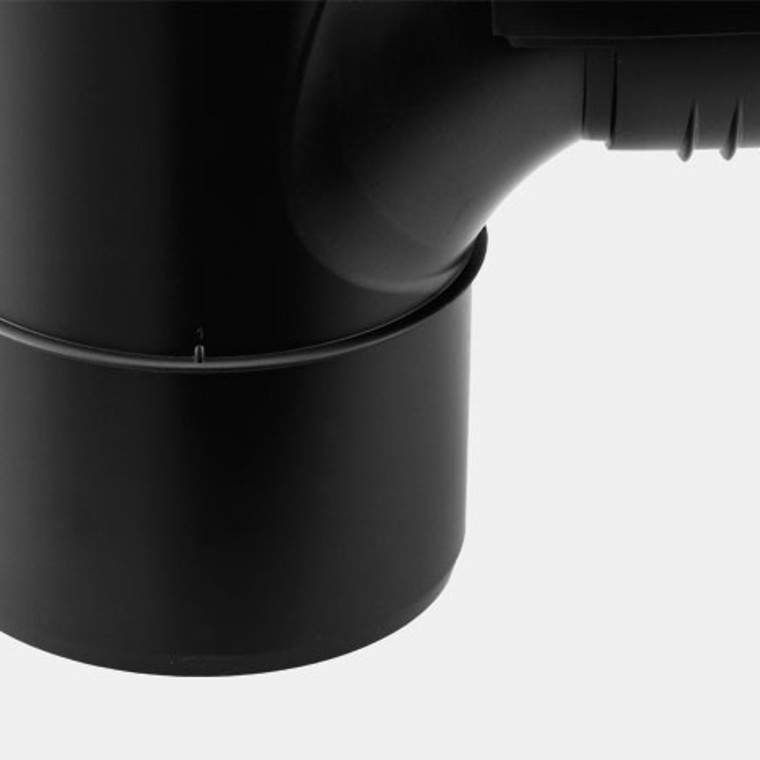

Adaptater pour d'autres systèmes : raccordement avec Geberit Silent-db20
Geberit Silent-PP peut être raccordé aux systèmes d'évacuation Geberit Silent-db20 à haute isolation acoustique.

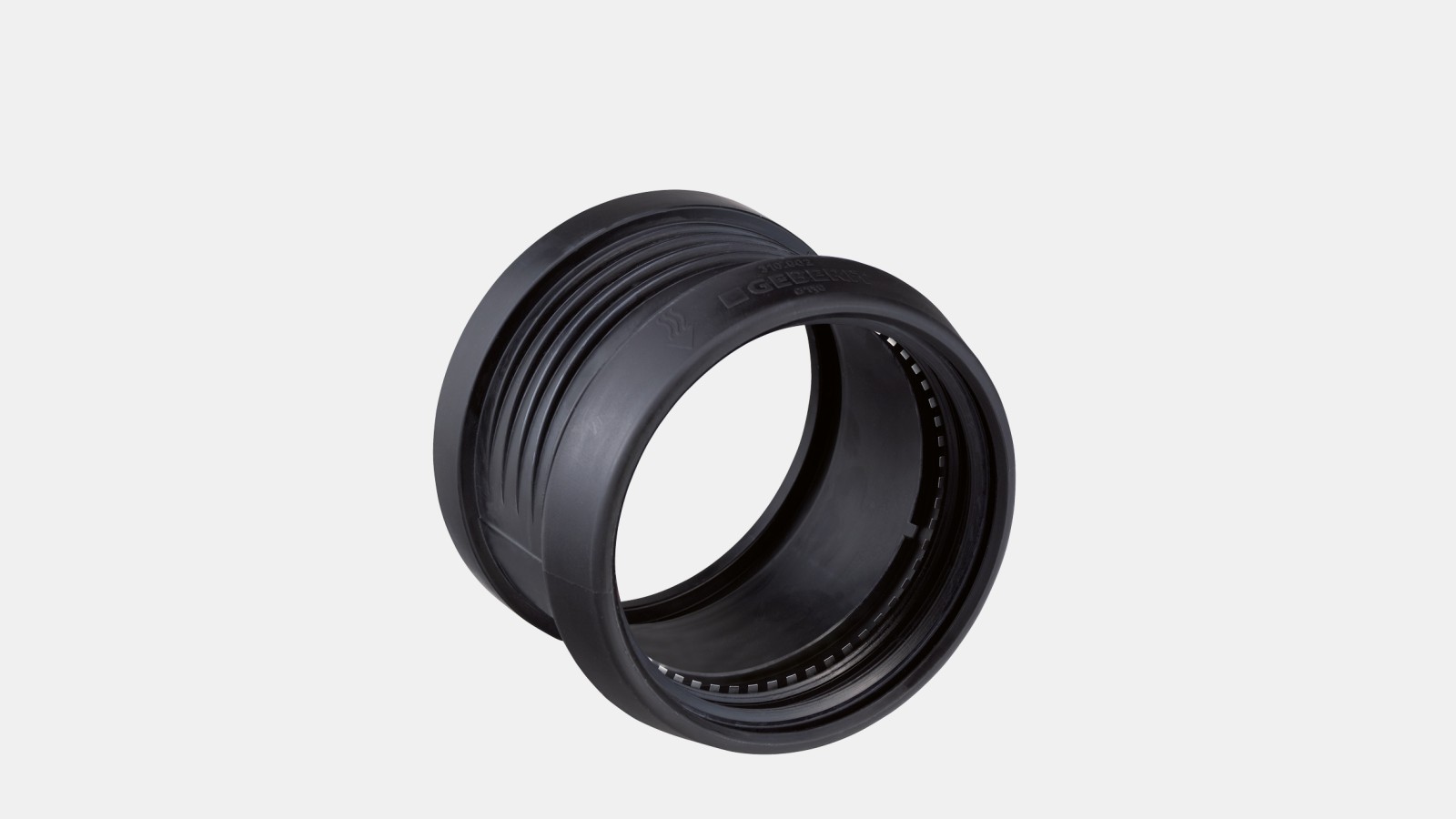

Les manchons d'adaptation Geberit - avec joint à lèvre en EPDM et bague à griffes en acier chromé - assurent un raccordement fiable et étanche aux colonnes Geberit Silent-db20.
Geberit Silent-PP est compatible sans l'utilisation d'adaptateur.
Accessoires
Produits disponibles

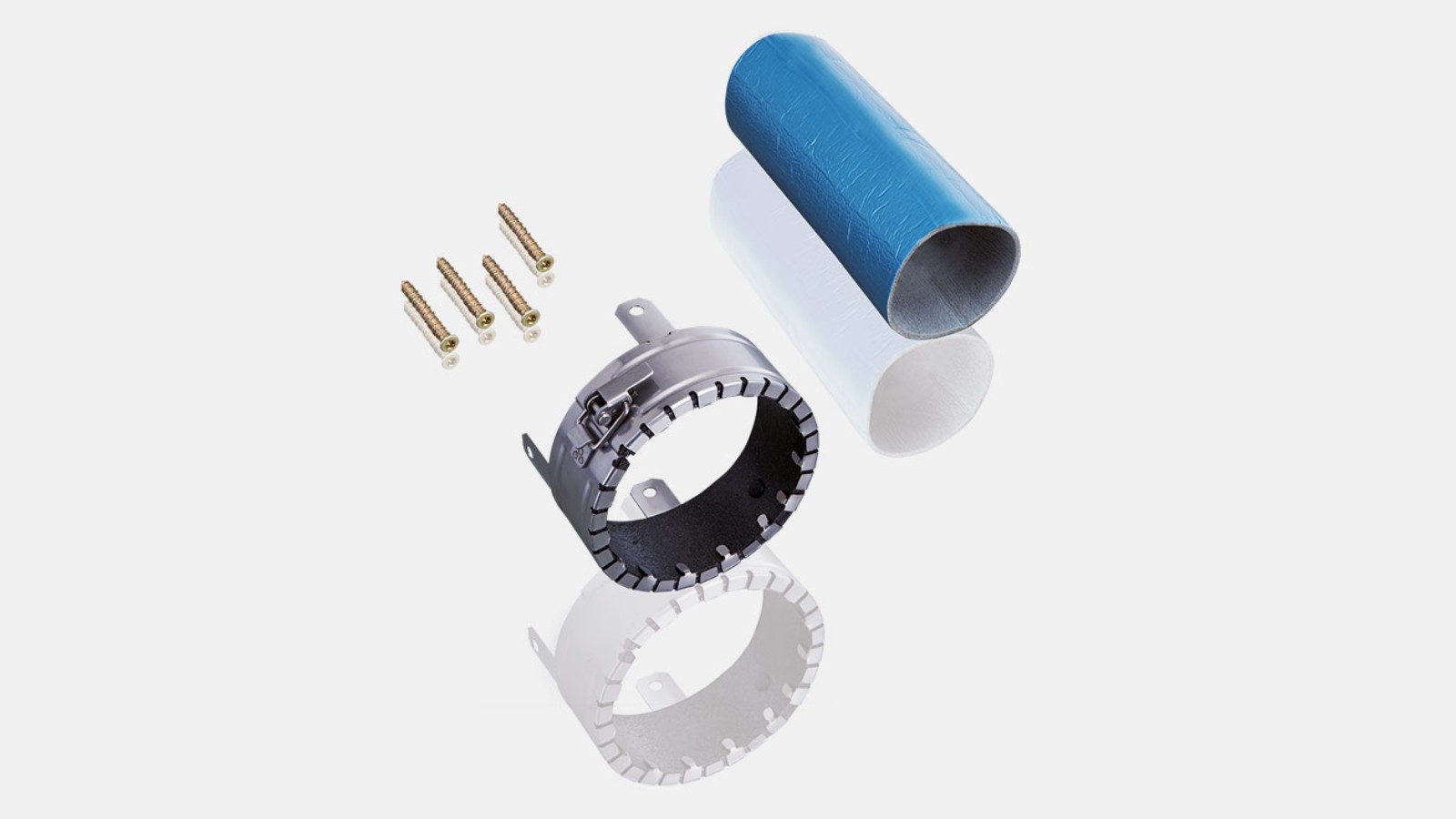

Protection incendie pour Geberit Silent-PP
Des tests incendie selon la norme EN 1366-3 ont été effectués pour de nombreuses configurations d'installation. En combinaison avec la manchette coupe-feu Geberit RS90 EN, le système à emboîter Geberit Silent-PP est homologué pour une résistance au feu de 90 minutes (ETA / ETB).
Solution emboîtable à 2 bar

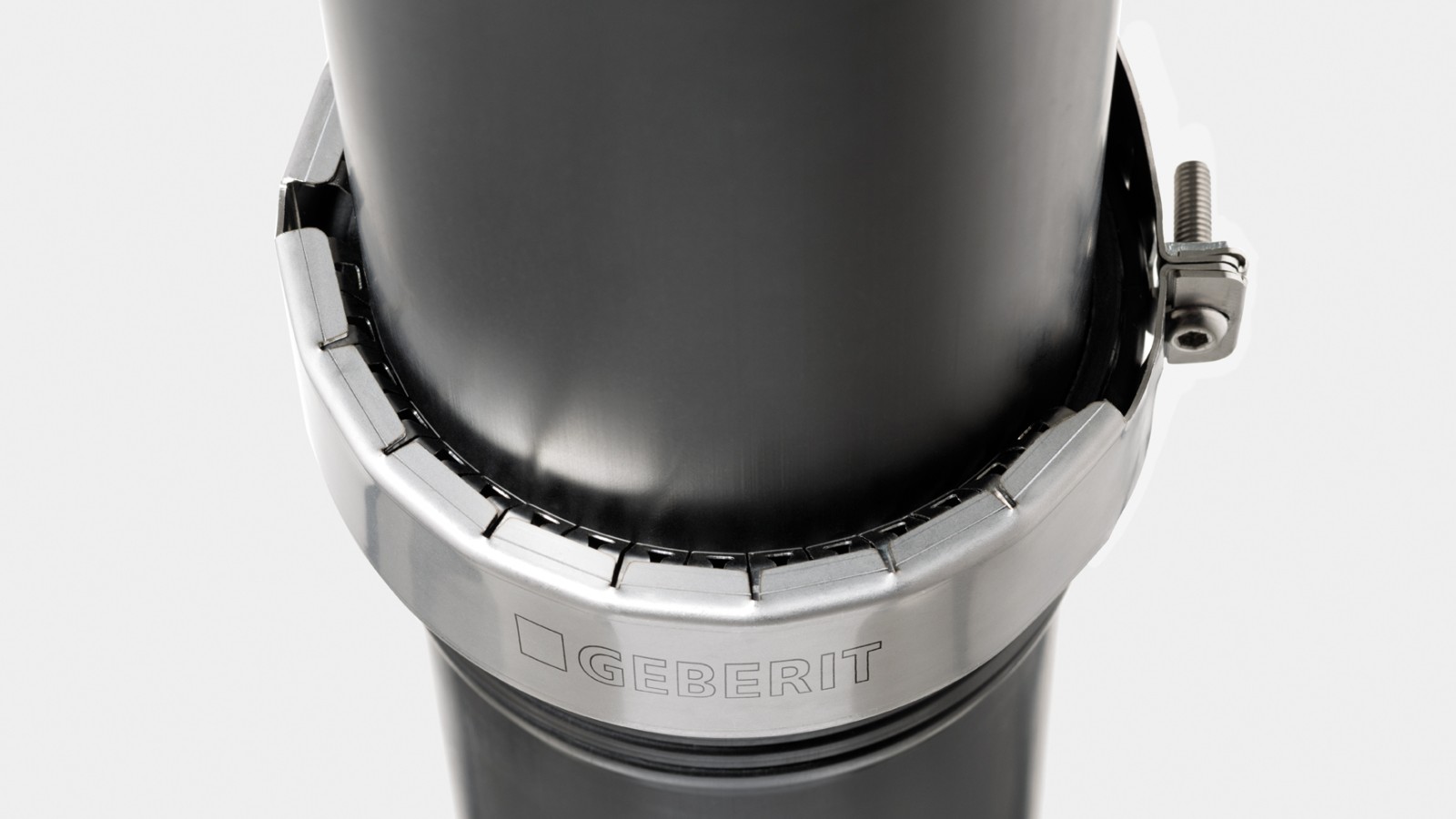

La griffe de maintien Geberit permet de réaliser un emboîtement résistant à la tension dans le sens longitudinale. Geberit Silent-PP peut ainsi être utilisé pour des réseaux d'eau pluviale avec une pression intérieure jusqu'à 2 bar.
Caractéristiques techniques
Vue d'ensemble
| Geberit Silent-PP | |
|---|---|
| Dimensions disponibles | d32 ; d40 ; d50 ; d75 ; d90 ; d110 ; d125 ; d160 |
| Évacuation des bâtiments | Oui |
| Évacuation des toitures conventionnelles, intérieure | En combinaison avec la griffe de maintien Geberit, pour des hauteurs jusqu'à 20 m |
| Matériau | PP-MD |
| Coefficient d'expansion linéaire | 0,08 mm/(m.K) |
| Compensation de l'expansion linéaire | Par le biais du manchon à emboîter ; ne nécessite aucune mesure supplémentaire |
| Température d'installation | -10 °C à 40 °C |
| Température d'utilisation permanente | -10 °C à 90 °C |
| Résistance aux produits chimiques | Produits chimiques ménagers usuels |
Déclaration environnementale du produit
Geberit affiche désormais la performance écologique de ses produits incontournables à travers des Fiches de Déclaration Environnementale et Sanitaire (FDES)
- FDES Geberit Silent-PP_D32 (799 KB)
- FDES Geberit Silent-PP_D40 (800 KB)
- FDES Geberit Silent-PP_D50 (802 KB)
- FDES Geberit Silent-PP_D75 (810 KB)
- FDES Geberit Silent-PP_D90 (806 KB)
- FDES Geberit Silent-PP_D110 (813 KB)
- FDES Geberit Silent-PP_D125 (802 KB)
- FDES Geberit Silent-PP_D160 (799 KB)
Les EPD sont disponibles pour les raccords Geberit Silent-PP les plus courants :
Outils de planification utiles
Plug-In Geberit BIM
En supplément des données CAD classiques, Geberit met à disposition des données BIM spécifiques afin de faciliter les processus de planification d'installations techniques.
Geberit ProPlanner
Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.
