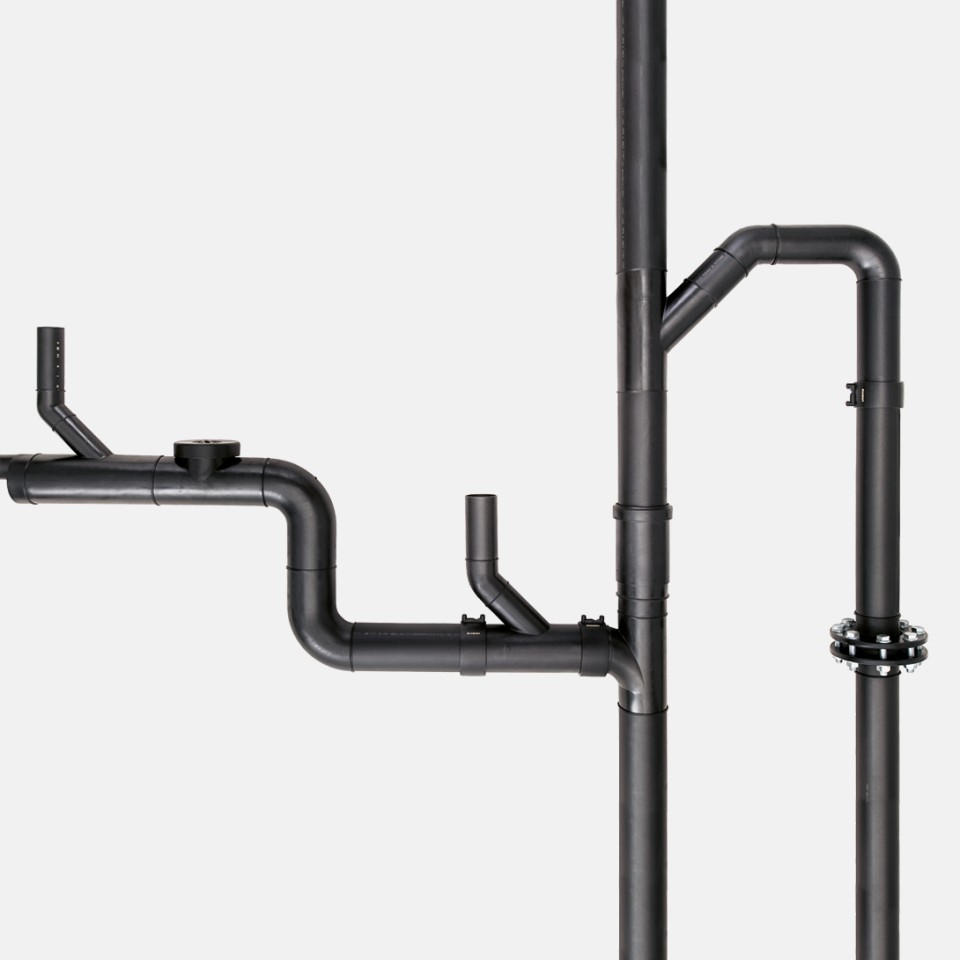

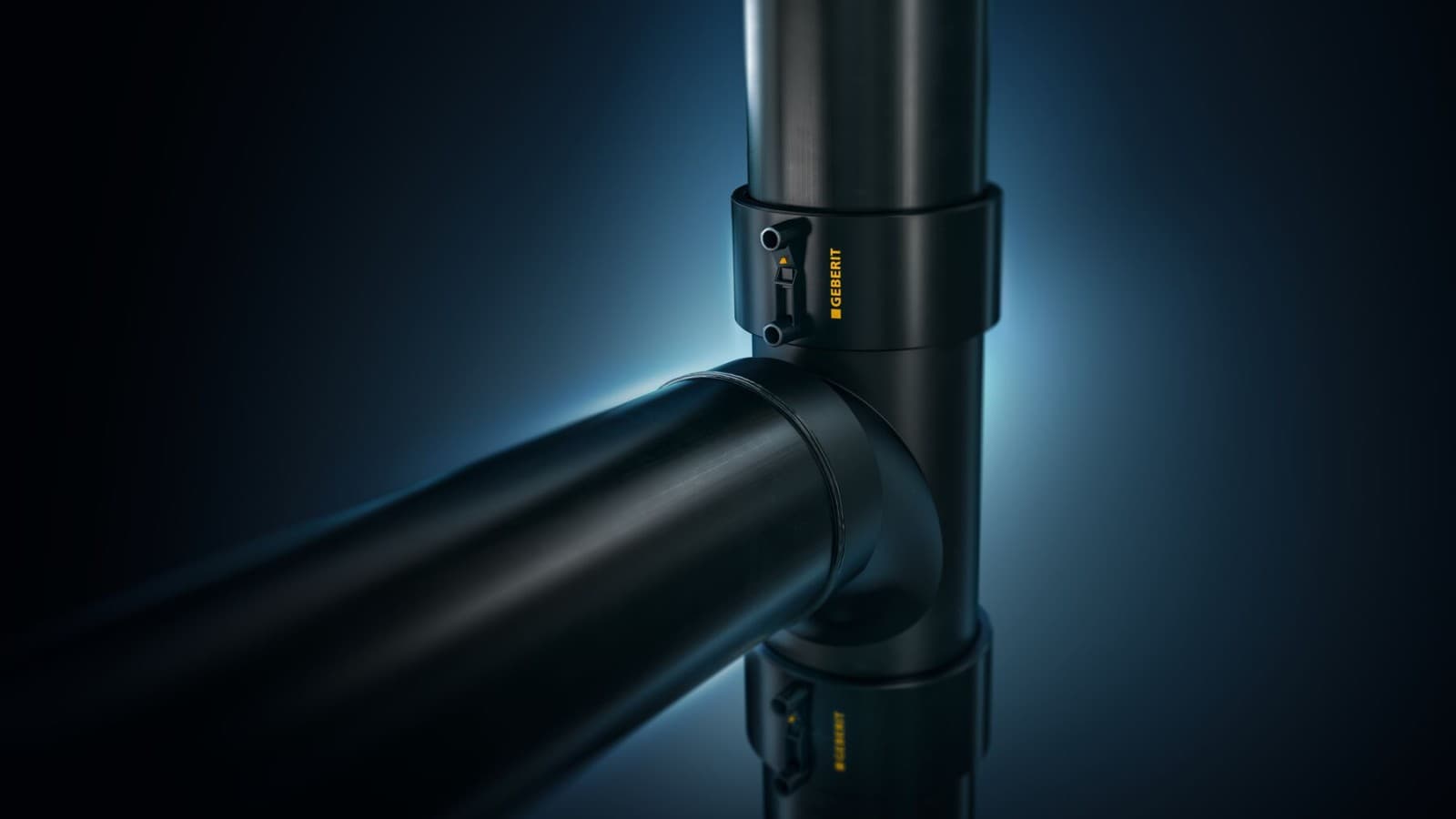

Geberit PE Grande résistance pour de nombreuses applications
Idéal pour le gros œuvre
Les tubes d'évacuation Geberit PE sont conçus pour un grand nombre d'applications dans les bâtiments et les toitures, dans l'industrie, les commerces et les laboratoires ainsi que dans la construction de ponts, pour une pose dans la terre ou le béton.
- Ils résistent à environ 95 % des acides, produits chimiques et solutions alcalines en vente dans le commerce.
- Les tubes et les raccords résistent aux secousses, affaissements, chocs et compressions de courte durée sans cassure ni déformation permanente.
Applications de Geberit PE
- Evacuation des bâtiments
- Evacuation des toitures conventionnelles
- Evacuation des toitures par effet siphoïde aves les naissances Geberit Pluvia
- Evacuation des eaux de ruissellement
- Industrie
Geberit PE peut être scellé dans le béton.
Pourquoi choisir Geberit PE ?
Raccordements robustes
La technologie du raccordement peut être utilisée pour pratiquement toutes les applications d'évacuation
Résistant aux produits chimiques
Le système d'évacuation Geberit PE est résistant à la plupart des alcalis, acides et produits chimiques courants..
Capacité d'évacuation élevée et plus d'espace de vie
Geberit PE est optimisé hydrauliquement pour une meilleure rentabilité avec un encombrement réduit tout en garantissant une grande capacité d'évacuation.
Convient pour les murs et les sols
Les tubes PE Geberit robustes peuvent être posés dans le béton ou dans le sol.
Principales applications et domaines d'utilisation
Évacuation des toitures Geberit Pluvia
Geberit Pluvia est un système d'évacuation des toitures par effet siphoïde. Sûr, économique et offrant une liberté conceptuelle maximale pour les architectes.
Projets avec exigences de protection contre l'incendie
Des essais de résistance au feu ont été réalisés conformément à la norme EN 1366-3 pour un large éventail de situations d'installation différentes. En combinaison avec le manchon de protection incendie Geberit RS90 Plus EN, le système d'évacuation Geberit PE est approuvé pour une résistance au feu de 90 minutes (ETA/ETB).
Geberit PE SuperTube
Hydraulique optimisée dans les immeubles de grande hauteur pour offrir davantage d'espace résidentiel et d'espace au sol. L'installation d'un réseau de ventilation secondaire n'est plus nécessaire.
Préfabrication
Pour les projets de construction plus importants, les structures du système peuvent être facilement préfabriquées à l'atelier.
Industrie
Les systèmes de canalisation Geberit ont fait leurs preuves depuis des décennies dans l'industrie. Geberit dispose d'une vaste expertise et de solides compétences dans ces domaines.
Pose dans le béton et dans le sol
Les canalisations robustes Geberit PE peuvent être encastrées dans le béton ou posées dans le sol conformément aux règles statiques et aux autres règles techniques reconnues.

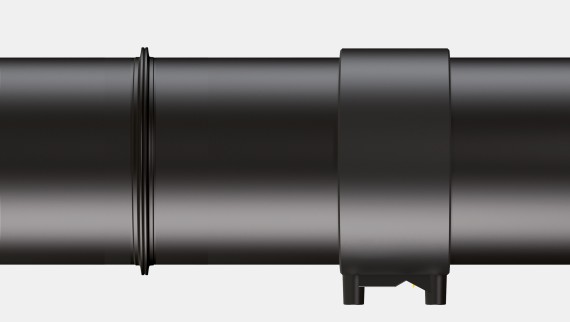

Technologies de raccordement pour Geberit PE Avec raccordement non positif

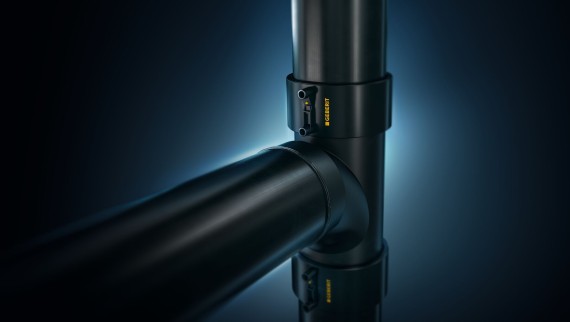

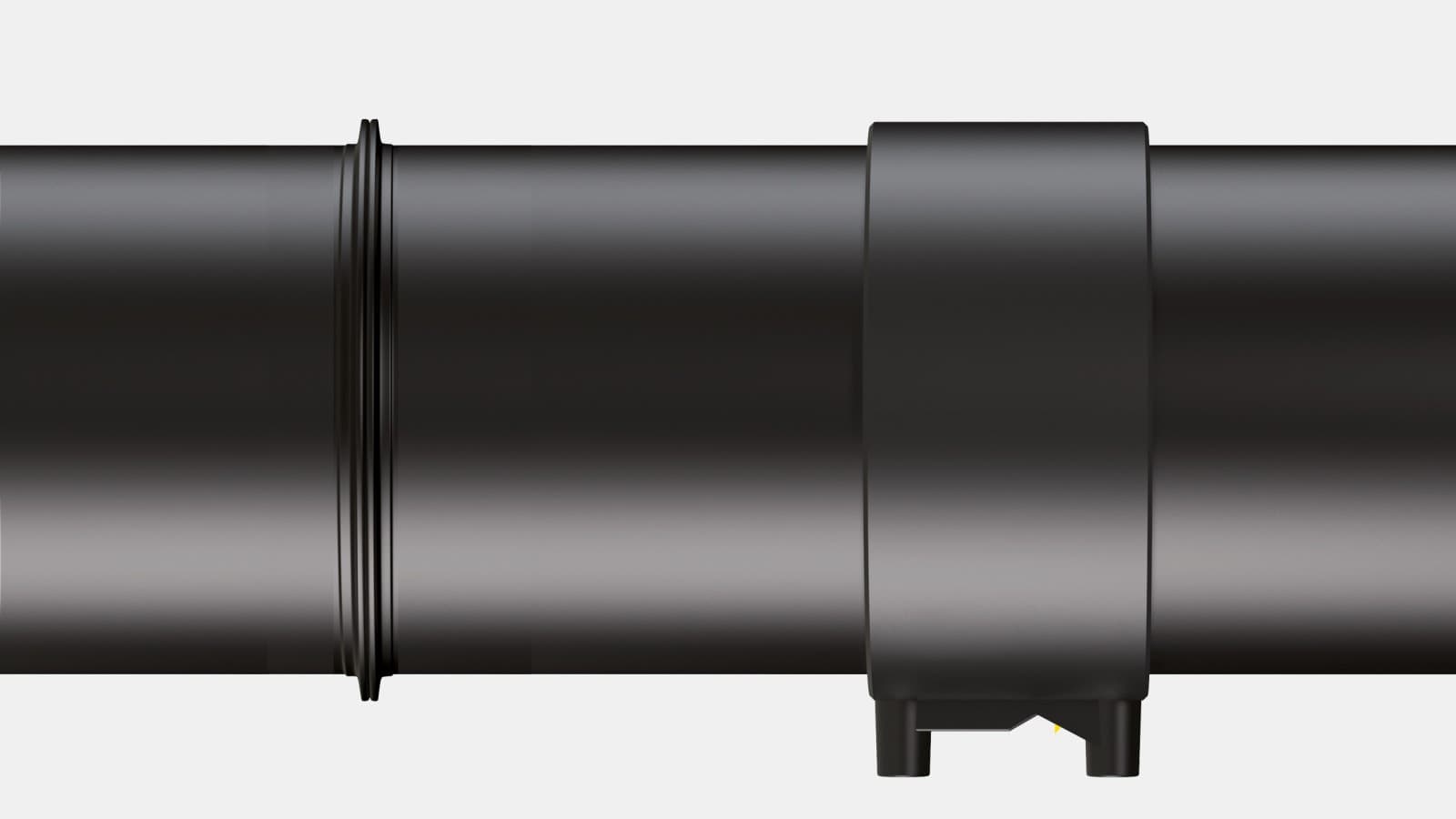

Les tubes et raccords Geberit PE sont soudés rapidement et facilement pour former un joint étanche permanent. Les joints de soudure sont réalisés soit à l'aide d'un équipement de soudure bout à bout, soit à l'aide du raccord d'électrofusion Geberit, avec une gamme complète d'outils et d'accessoires disponibles.
Les joints soudés des tubes PE Geberit restent étanches pendant de nombreuses années, offrant une réelle tranquillité d'esprit aux maîtres d'ouvrage et aux plombiers. Ces joints de soudure conviennent également à la préfabrication et à la pose des tubes dans le béton.
Gagnez du temps grâce à la préfabrication
Pour les projets de construction plus importants, les structures du système peuvent être facilement préfabriquées en atelier. De plus, leur faible poids facilite le transport des systèmes préfabriqués vers les étages supérieurs en vue de leur installation.
Adapté à la pose dans le béton
Les tubes PE de Geberit peuvent également être posés dans le béton grâce à leurs joints de soudure non positifs. Le support Geberit pour béton coulé assure un positionnement précis et une fixation sûre, offrant une solution conviviale et flexible qui résiste aux forces du béton coulant.
Gamme produits
Dimensions
| Diamètres nominaux (DN) | Dimensions d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |
Raccords
Gamme de produits Pour pratiquement toutes les applications d'évacuation

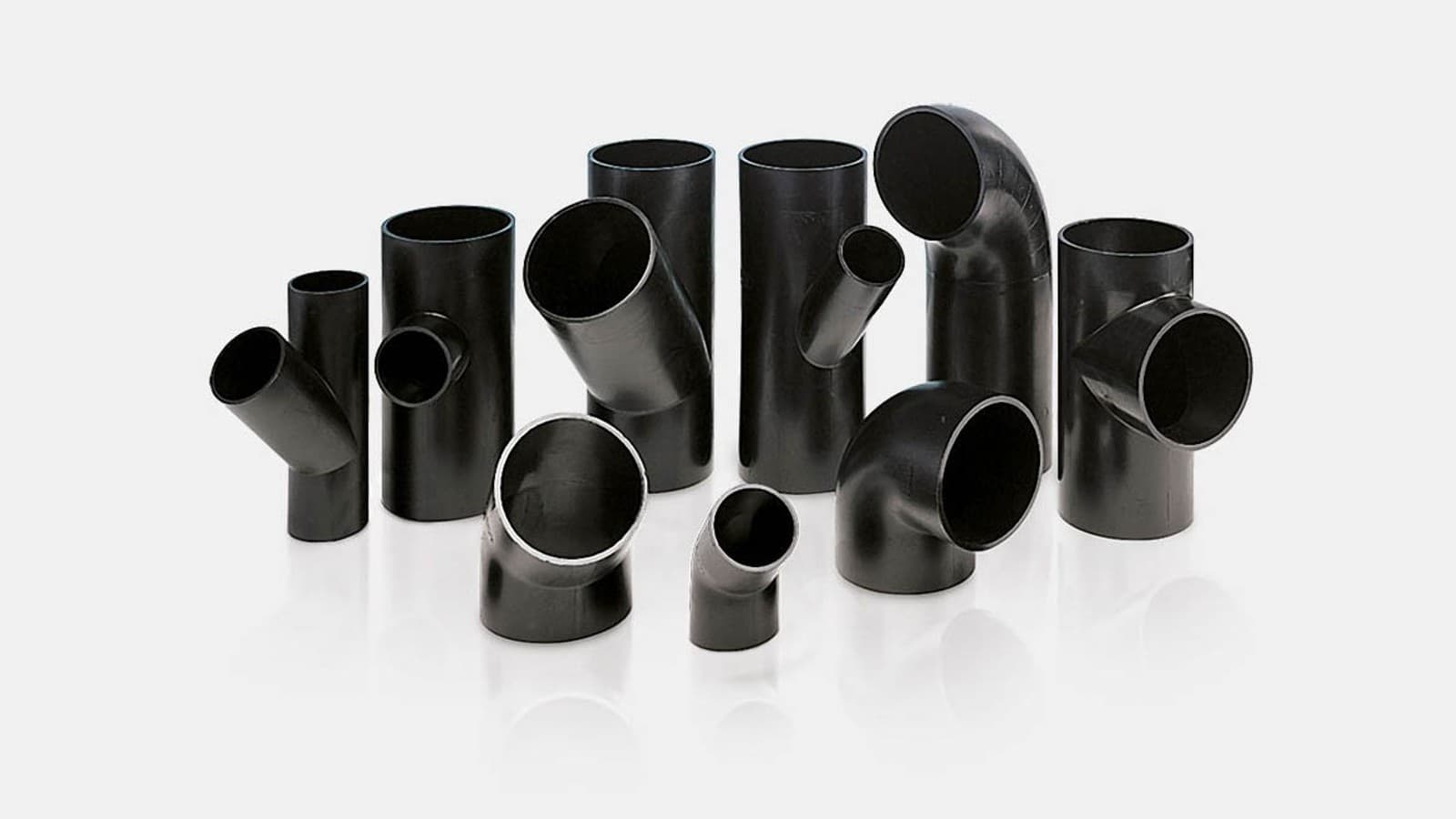

Raccords disponibles
La gamme Geberit PE comprend une grande variété de raccords, y compris une gamme complète de raccords spéciaux.
Cela signifie que presque toutes les applications d'évacuation peuvent être traitées avec Geberit PE - sans aucun compromis.

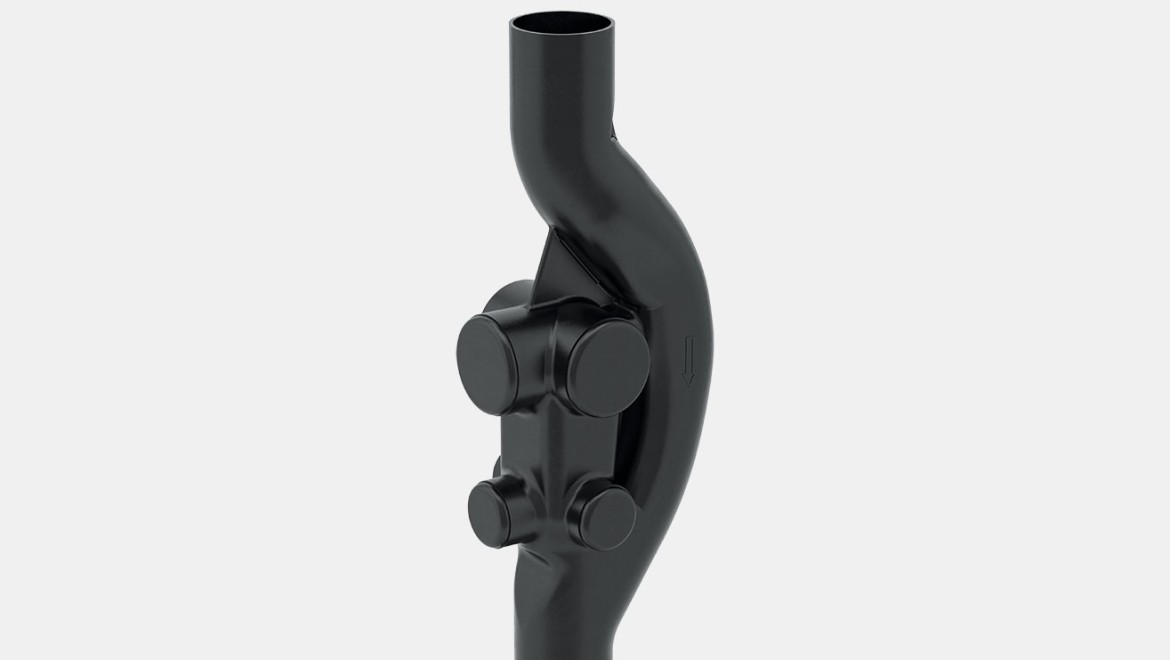

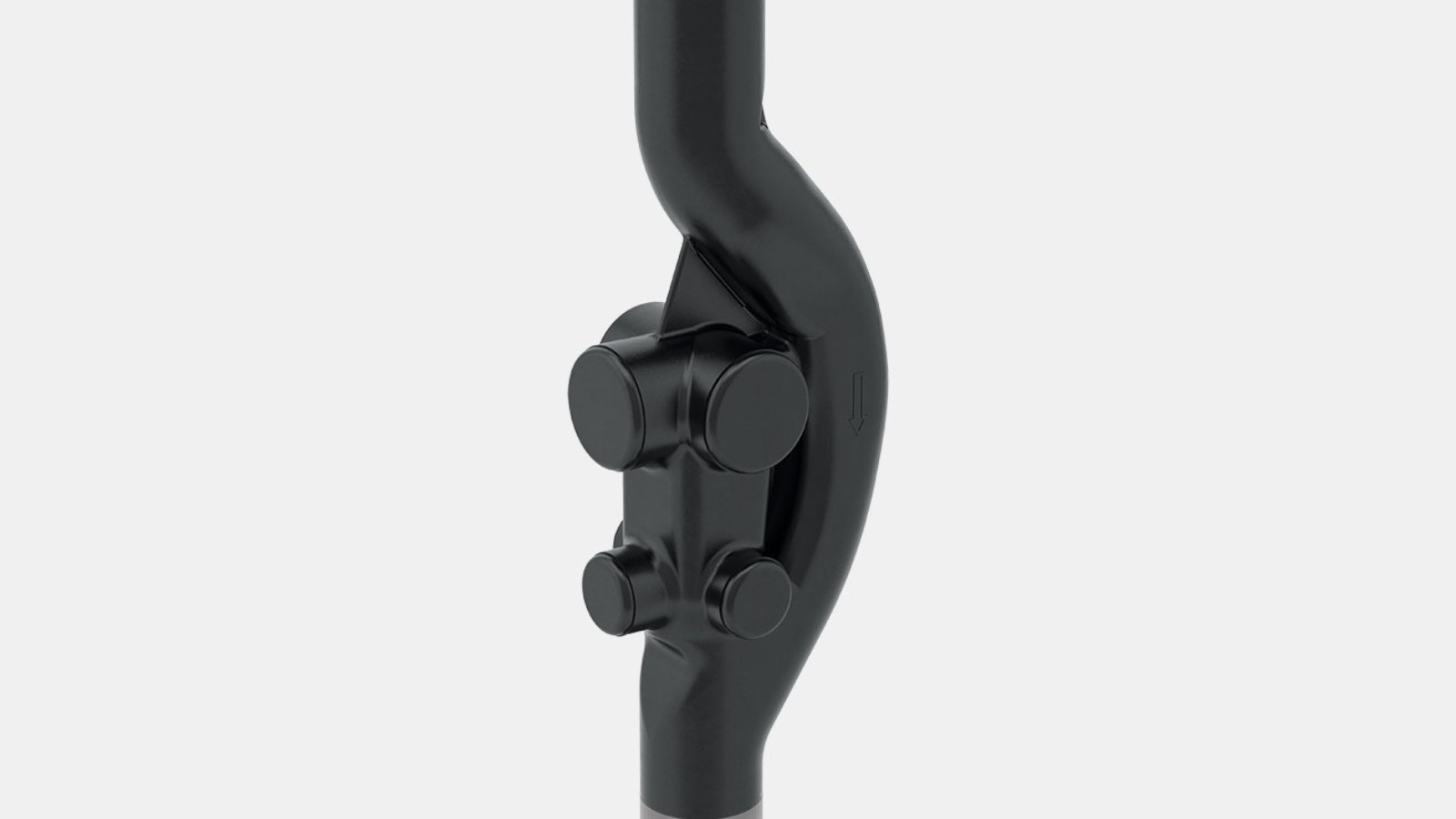

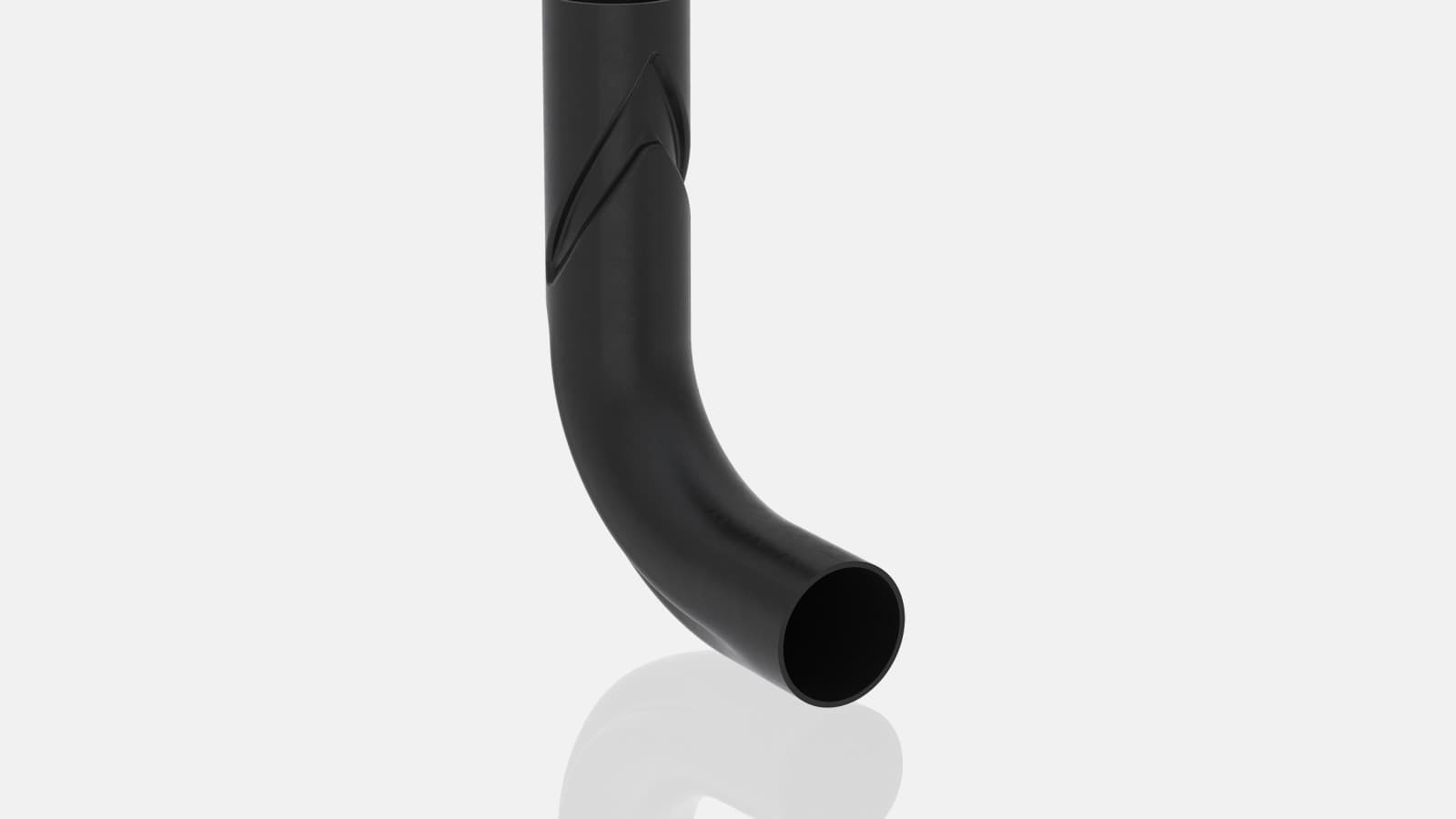

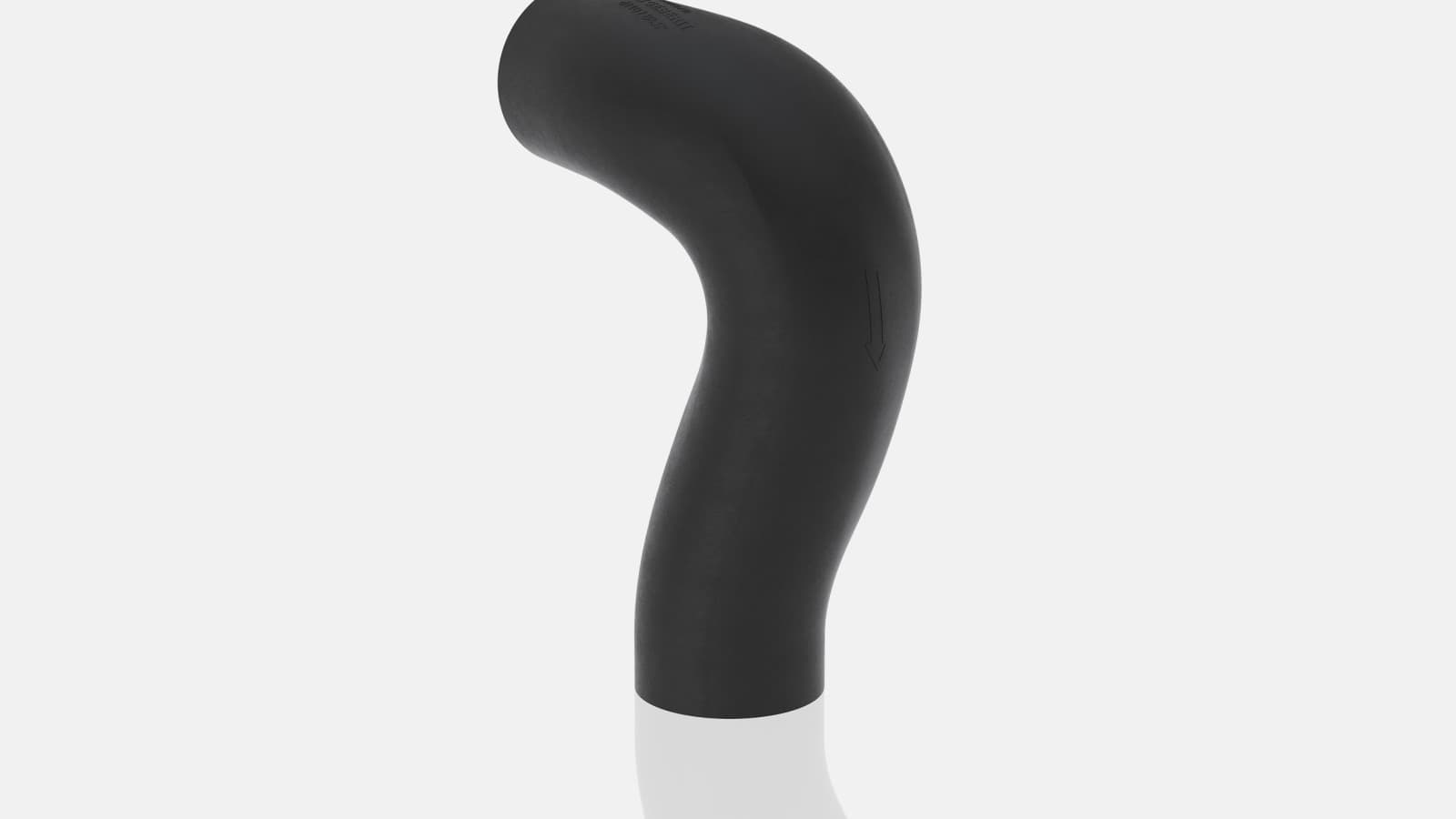

Geberit SuperTube
Evacuation des eaux usées des immeubles de grande hauteur en économisant de l'espace grâce aux raccords dotés de la technologie SuperTube :
- Plus de surface habitable et de surface au sol
- Planification et installation simples
- Diamètres de tuyaux plus petits et constants
- Pas de tuyaux de ventilation supplémentaires
- Canalisations horizontales sans pentes (jusqu'à six mètres)
Accessoires

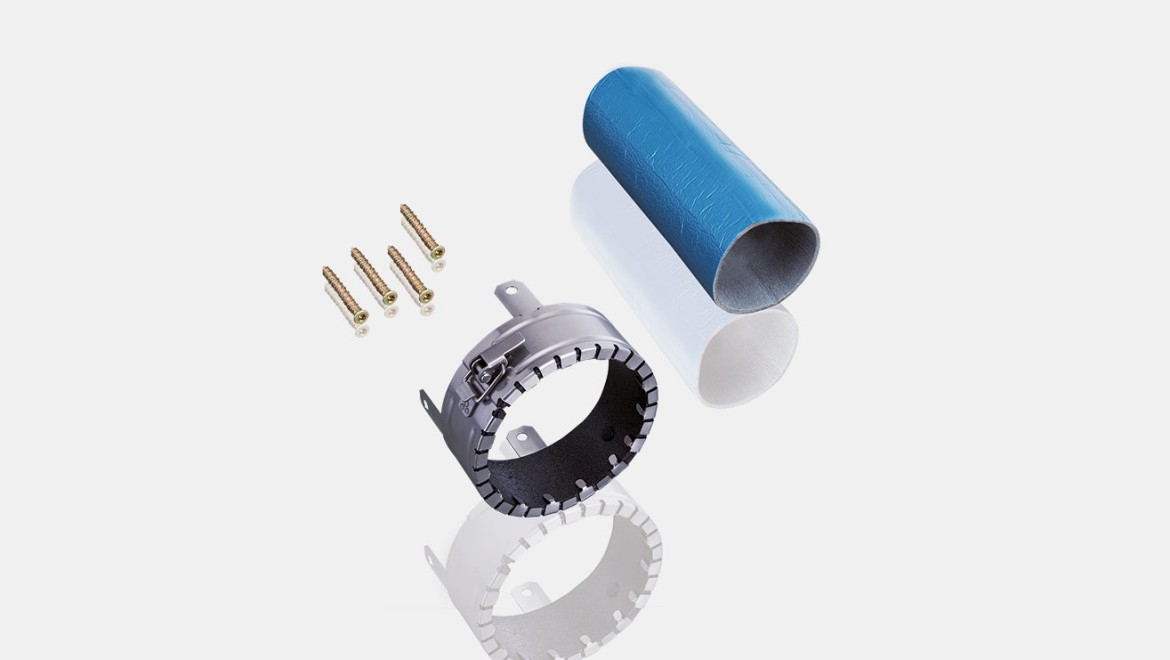

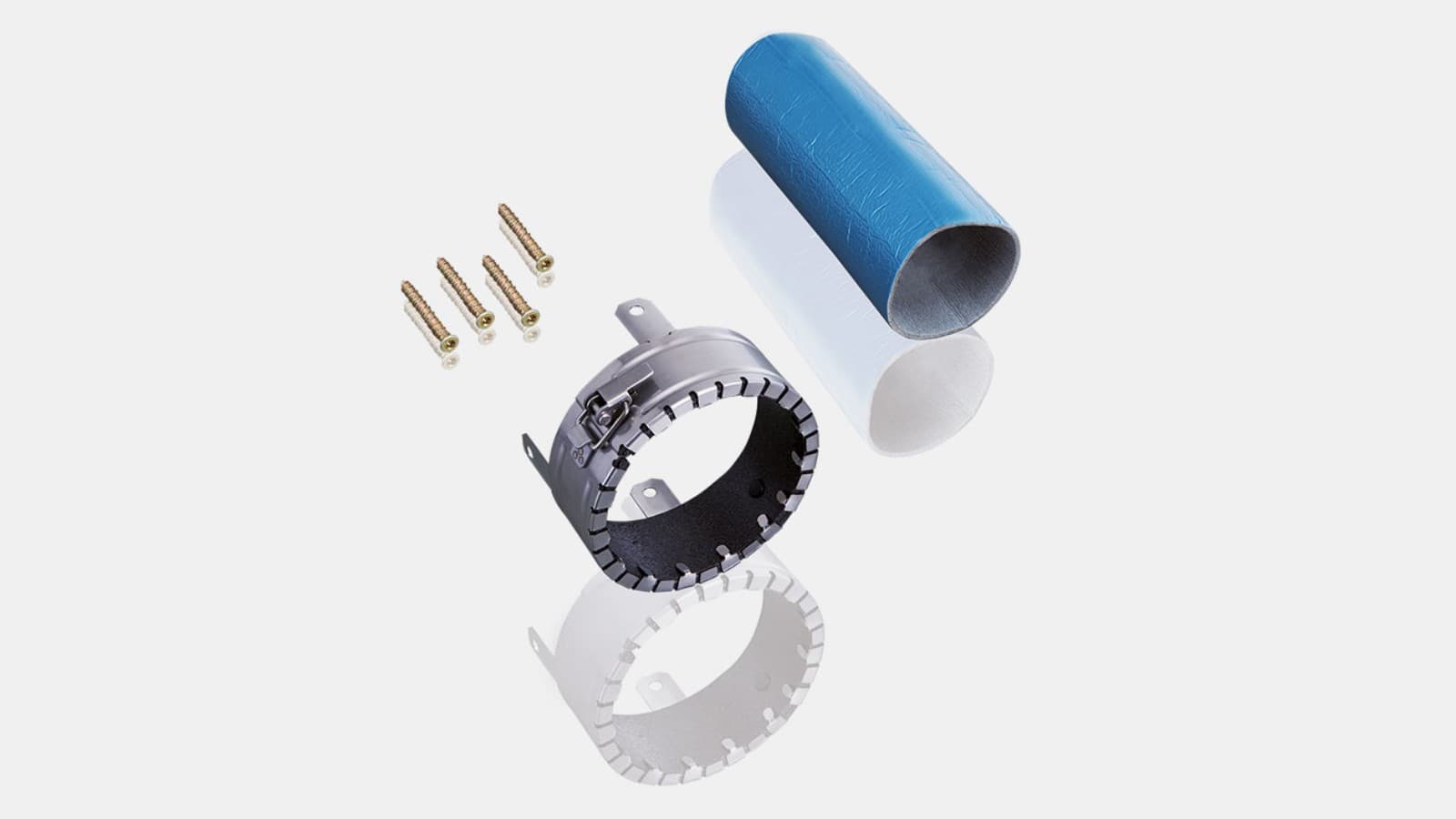

Protection incendie pour Geberit PE
- Les manchettes coupe-feu Geberit sont homologuées jusqu'à la classe de résistance au feu F 120
- Tests incendie réalisés selon la norme EN 1366-3 pour un grand nombre de configurations d'installation différentes
- Les manchettes coupe-feu Geberit RS90 Plus EN sont homologuées pour une résistance au feu de 90 minutes (ETA / ETB)

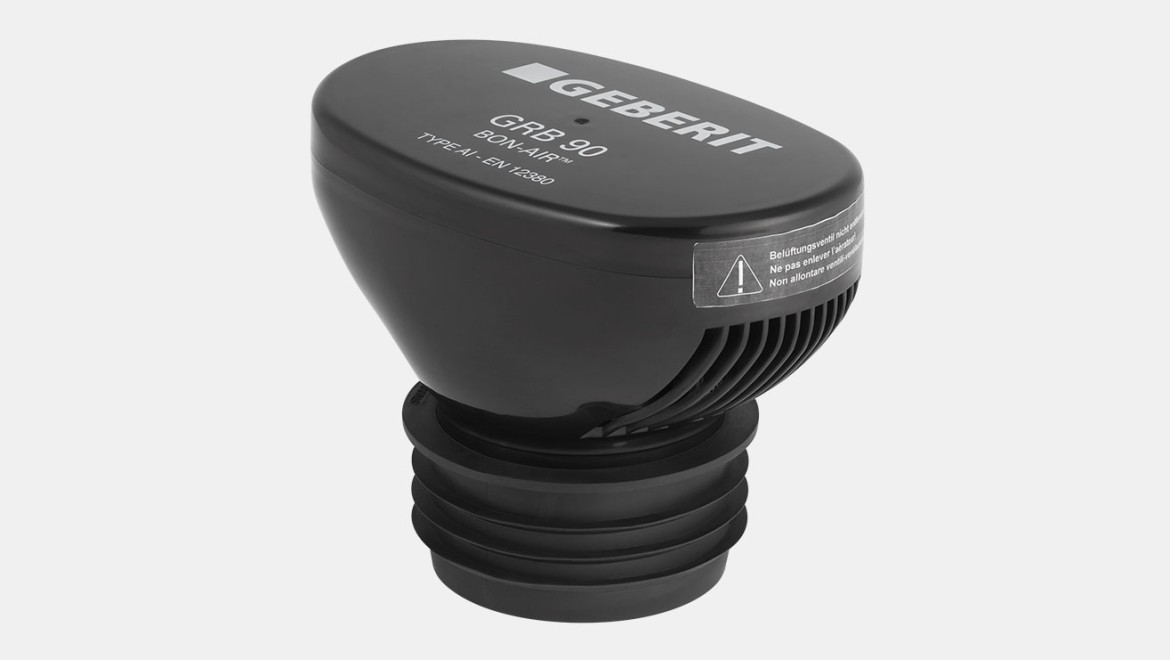

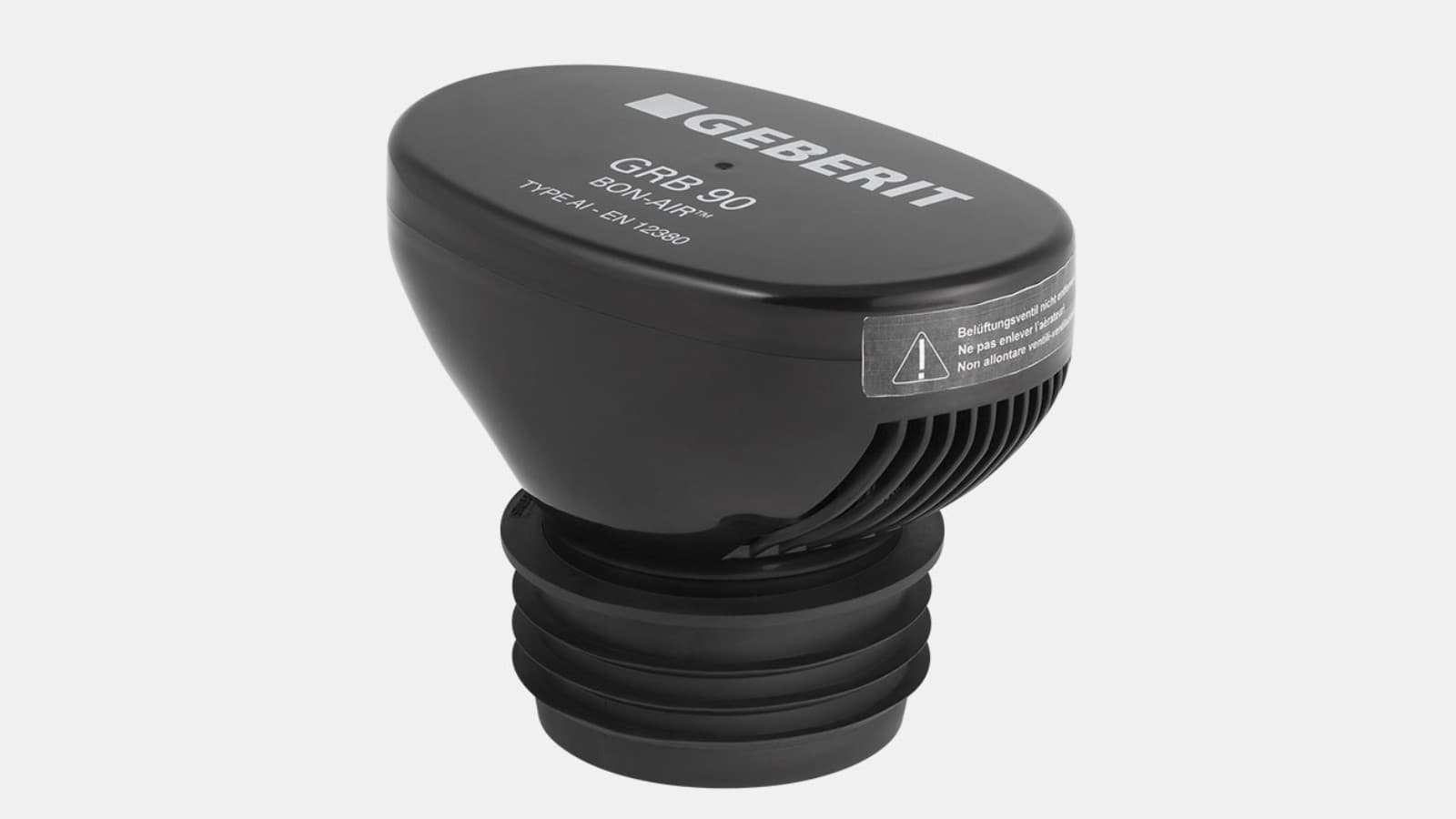

Clapet de ventilation Geberit GRB90 pour Geberit PE
- Alternative pour les installations dans lesquelles une ventilation conventionnelle est impossible par manque de place
- Disponible pour les dimensions jusqu'à DN110
Caractéristiques techniques
| Geberit PE | |
|---|---|
| Matériau | PE-HD |
| Coefficient d'expansion linéaire | 0,17 mm/(m.K) |
| Compensation de l'expansion linéaire | Requiert manchon long avec collerette double ou manchon de dilatation |
| Température d'installation | -20 à 40 °C |
| Température d'utilisation permanente | -20 à 80 °C |
| Résistance aux produits chimiques | 95 % des acides, produits chimiques et solutions alcalines en vente dans le commerce |
Déclaration environnementale de produit
Déclaration environnementale de produit (EPD)
Les déclarations environnementales de produits (EPD) créent la transparence et permettent de comparer les produits en termes d'impact sur l'environnement.
Les EPD sont disponibles pour les tuyaux en PE de Geberit et tous les principaux raccords : :
Outils utiles pour la planification
Plug-In Geberit BIM
En supplément des données CAD classiques, Geberit met à disposition des données BIM spécifiques afin de faciliter les processus de planification d'installations techniques.
Geberit ProPlanner
Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.
