Hygiène optimale de l’eau potable malgré une utilisation irrégulière NürnbergMesse (DE)

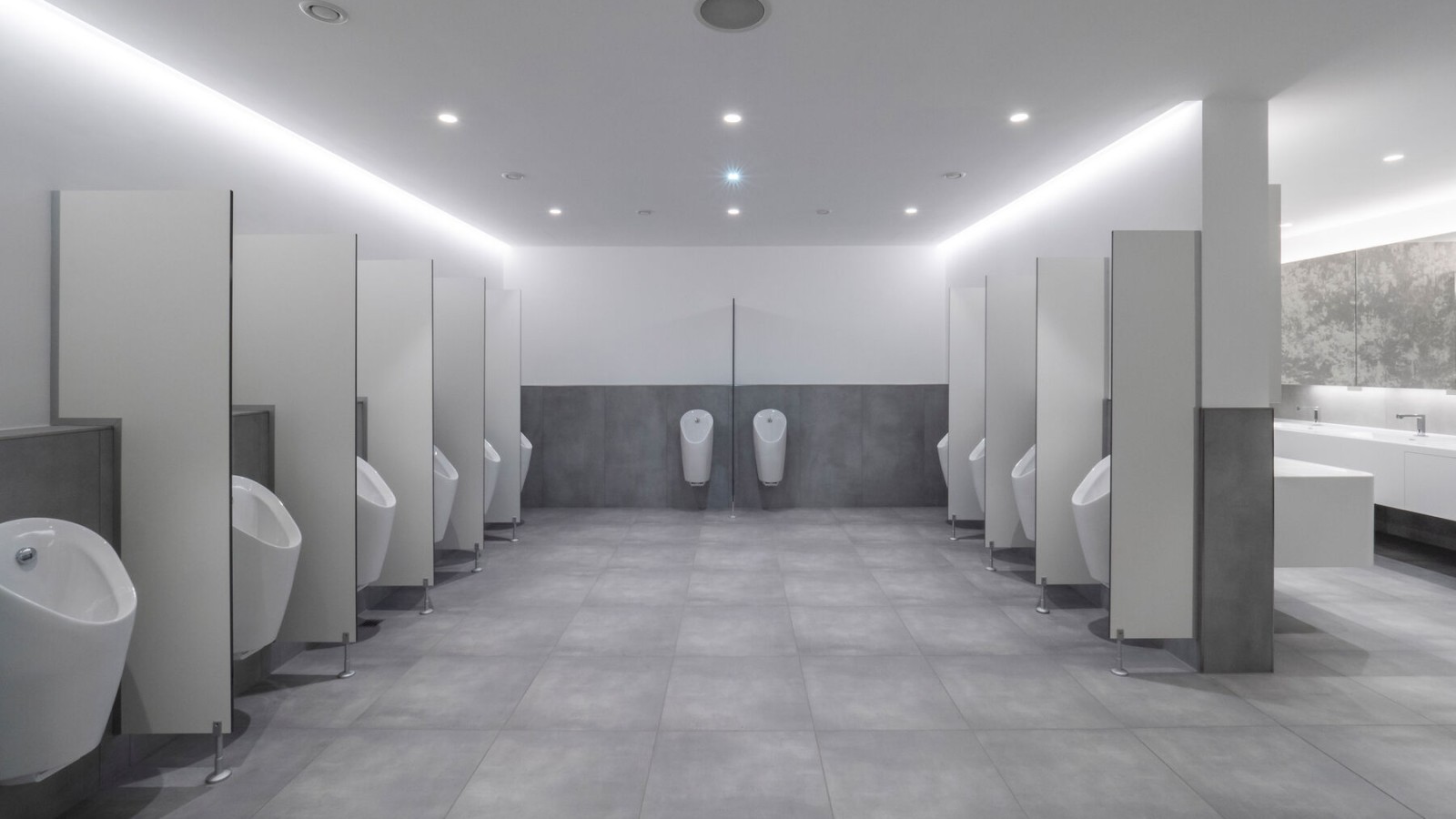

Les installations sanitaires de la halle 12 de la NürnbergMesse étaient vieillissantes. Tout devait être remplacé, depuis les toilettes et les urinoirs jusqu’aux plaques de déclenchement et à la tuyauterie.
La fluctuation du nombre de visiteurs et de l’utilisation font partie des principaux facteurs d’influence pour une gestion efficace des bâtiments, ainsi que pour une hygiène fiable et sûre de l’eau potable. Anke Klein, experte en gestion technique des bâtiments chargée de la planification de la rénovation pour le compte de l’exploitant du parc des expositions, a misé sur la solution Geberit Connect . Grâce à son écoulement turbulent, Geberit Connect permet un renouvellement complet de l’eau dans le système de tuyauterie.
L’installation rénovée a été mise en service à l’occasion de l’édition 2024 du Salon international du jouet de Nuremberg. Avec Geberit Connect, l’exploitant peut désormais gérer les installations sanitaires du parc des expositions de manière intégrale et économique. Et les retours du client sont positifs.
Le projet en bref
Utilisation irrégulière
La fréquentation très variable constitue le plus grand défi lors de la planification des installations sanitaires d’un parc des expositions.
Renouvellement complet de l’eau
L’une des exigences clés était le rinçage turbulent de toutes les conduites et de tous les appareils sanitaires afin de garantir un renouvellement complet de l’eau.
Optimisation et supervision
La maintenance et le nettoyage devaient être optimisés en fonction de la fréquentation et le fonctionnement devait être facile à superviser.
La solution Geberit Connect
Geberit Connect répond aux exigences du client en matière d’exploitation centralisée et de supervision globale de l’installation.
Voix du client
« Nous ne connaissions pas Geberit Connect, mais Geberit nous a accompagnés tout au long du processus de planification et de construction. Avec Geberit Connect, nous sommes en mesure de garantir que tous les terminaux sont rincés simultanément. Aucun autre système ne nous le permettrait. »
Anke Klein, directrice générale de SK+ TGM GmbH
Vous travaillez sur un projet similaire ? Laissez-nous trouver la solution idéale pour vous.
Les exigences du projet Préserver la qualité de l’eau potable malgré une utilisation irrégulière
La fréquentation très variable constitue le plus grand défi lors de la planification des installations sanitaires d’un parc des expositions. Pendant les salons, plusieurs milliers de visiteurs utilisent les sanitaires, puis certaines halles restent vides pendant des semaines. En raison de son emplacement, la halle 12 n’est que rarement occupée et les sanitaires sont donc utilisés de manière irrégulière.
La rénovation des installations sanitaires de la halle 12 devait donc répondre à des objectifs clairs :
- Garantir une qualité élevée constante de l’eau potable
- Permettre la journalisation de l’utilisation et des rinçages
- Optimiser les processus de nettoyage et de maintenance
- Simplifier la supervision et le contrôle des appareils sanitaires
- Superviser et enregistrer les débits volumiques et les températures dans le réseau d’approvisionnement
Pour garantir la qualité de l’eau potable même en cas de faible fréquentation, la conceptrice sanitaire Anke Klein a exigé un rinçage simultané de tous les appareils sanitaires.
La solution Geberit Mise en réseau des appareils sanitaires avec Geberit Connect
La technologie Geberit Connect permet la mise en réseau d’appareils sanitaires et rend ainsi possible la gestion intégrale et économique des installations.
Commande centralisée via des passerelles Geberit Gateway

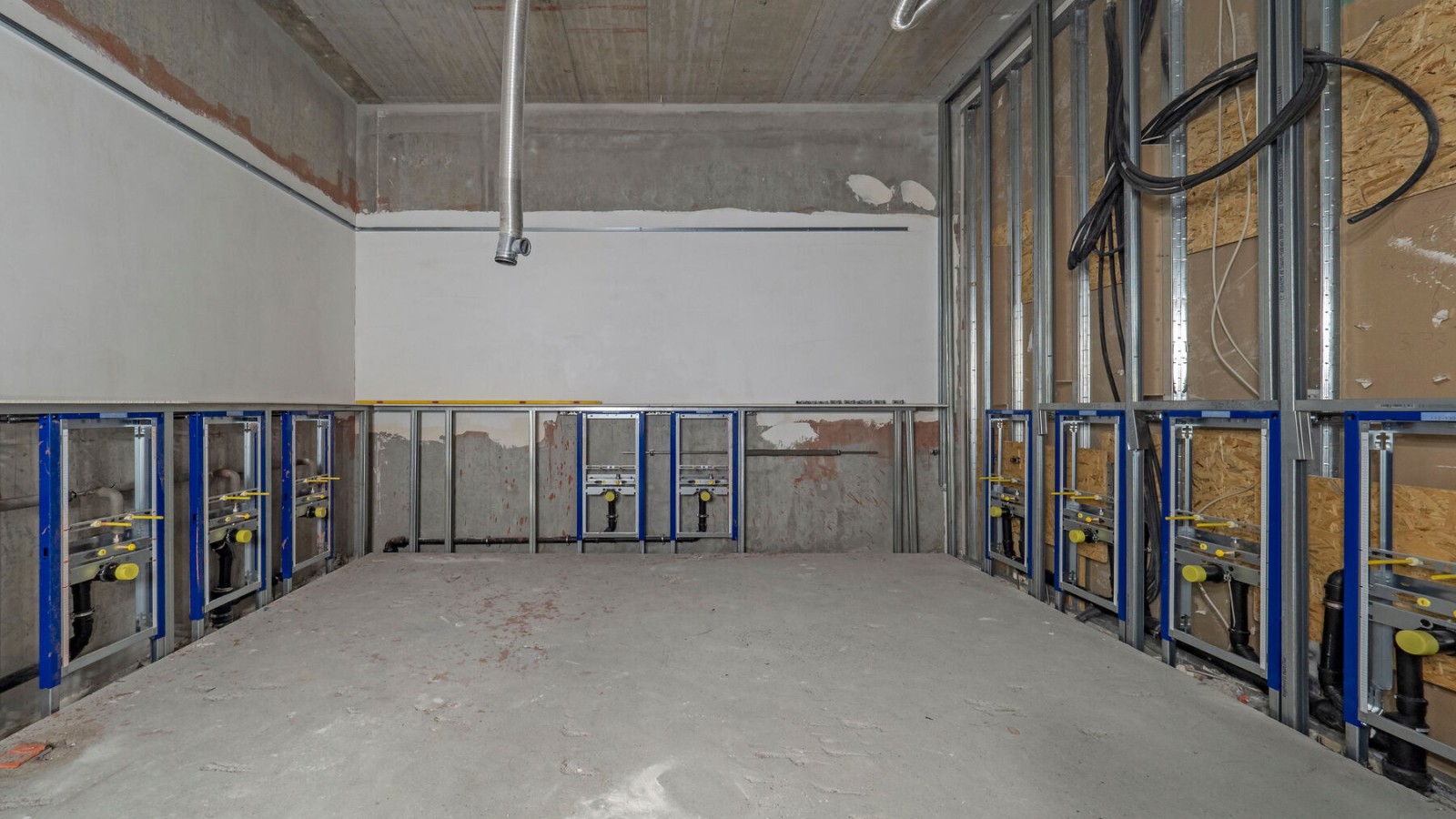

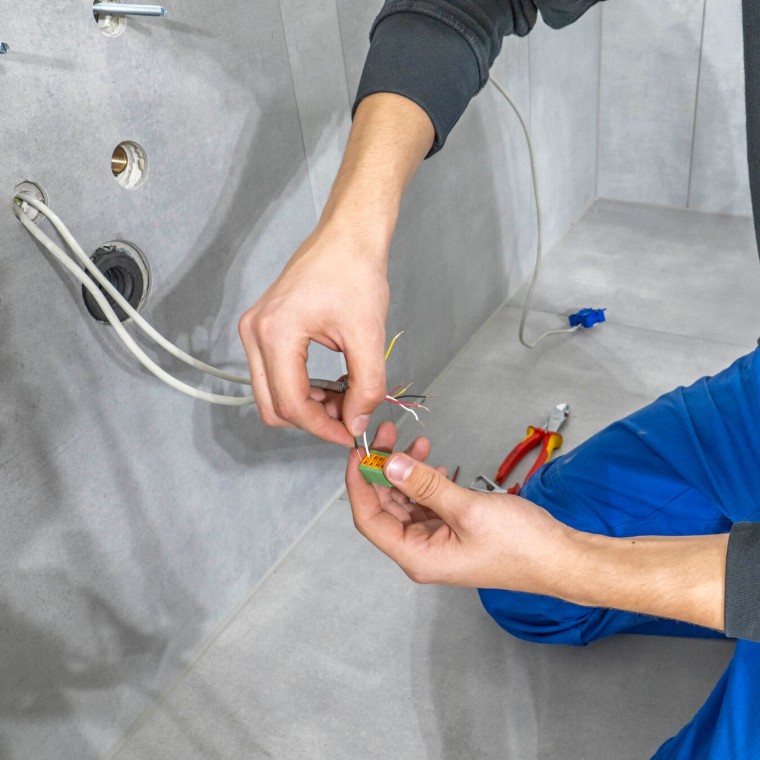

Située dans l’aile ouest du parc des expositions, la halle 12 est une installation terminale alimentée en eau par une conduite dédiée. Les rinçages électroniques des WC, urinoirs et robinetteries de lavabo ont été raccordés à deux passerelles Geberit Gateway par le biais d’un câble GEBUS. Jusqu’à 30 appareils terminaux sont connectés à chacune des deux passerelles Geberit Gateway utilisées. Grâce à ces dernières, l’exploitant dispose d’un contrôle total et centralisé sur tous les locaux sanitaires.
Avec le soutien de Geberit, Anke Klein a développé un concept qui divise les locaux sanitaires de la halle d’exposition en différentes zones et les répartit sur les deux passerelles Geberit Gateway. Tous les terminaux connectés, tels que les commandes de WC, les urinoirs et les robinetteries de lavabo, peuvent être pilotés, paramétrés et supervisés de manière centralisée par la passerelle Geberit Gateway via l’ application Geberit Control .
Création d’un rinçage turbulent
Pour créer un flux turbulent, tous les terminaux sont rincés simultanément avec un programme de rinçage piloté par temporisation.
Protection par mot de passe

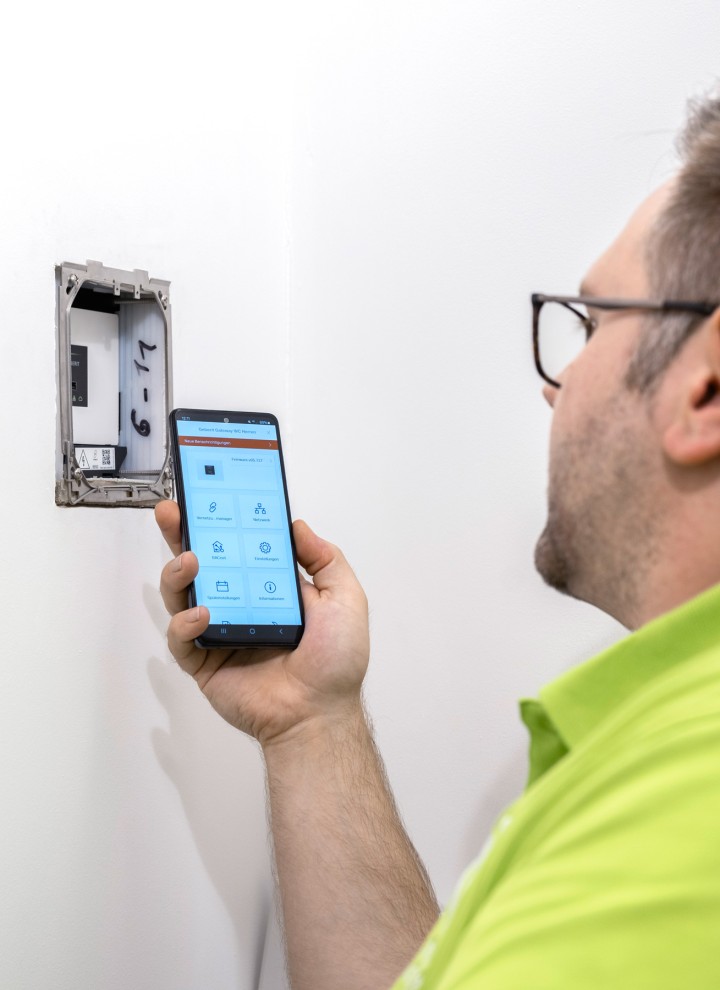

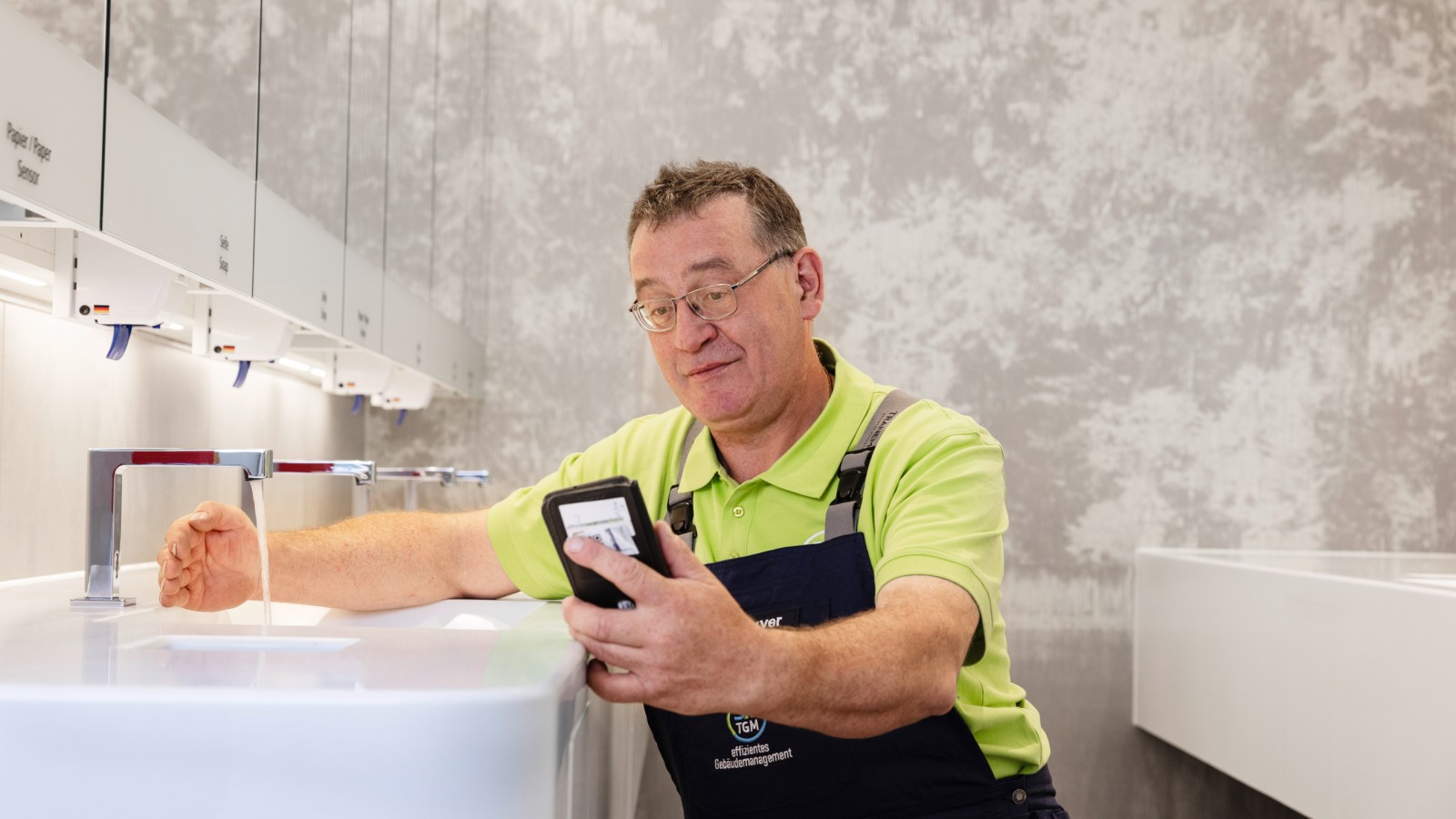

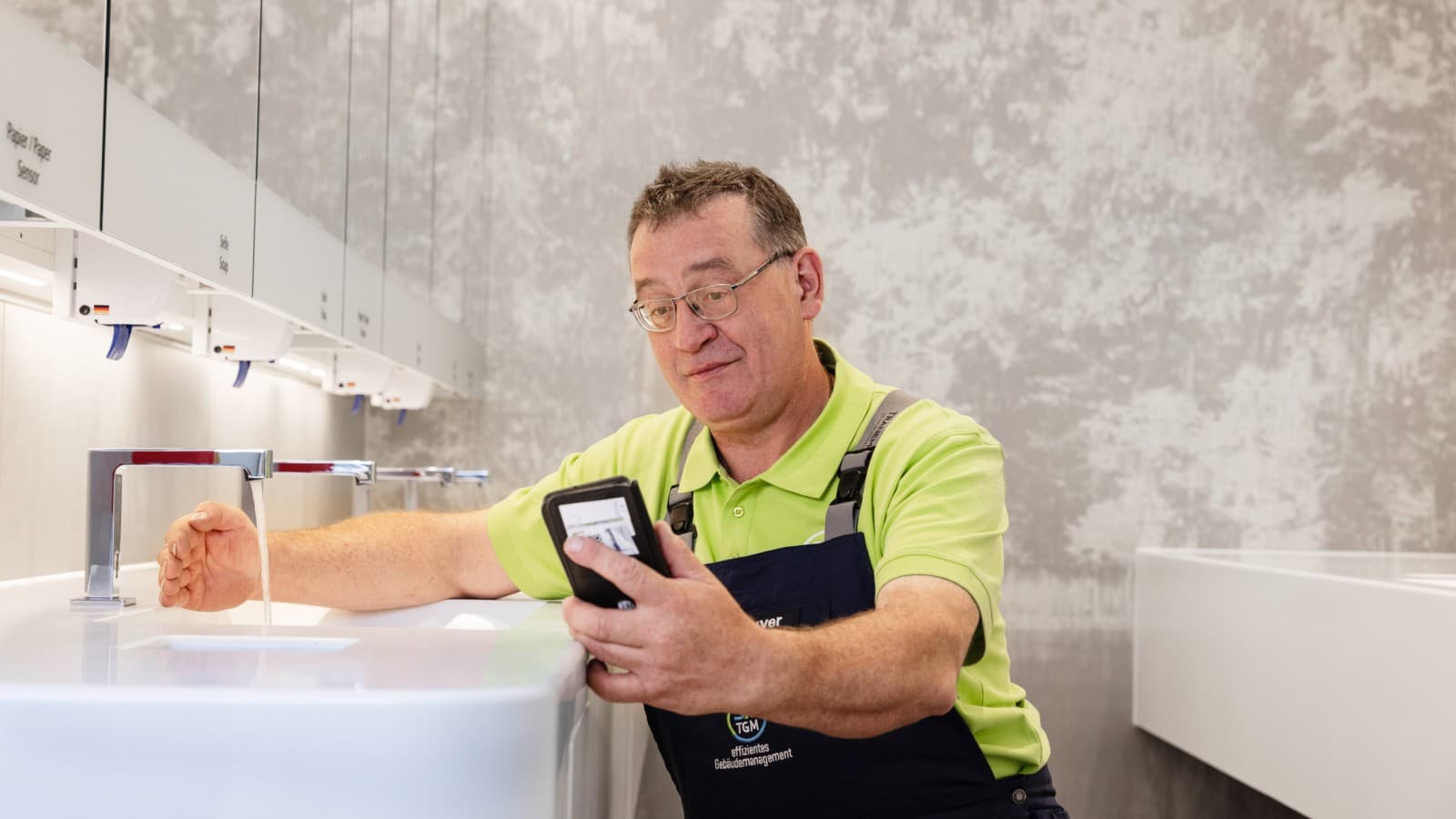

La passerelle Geberit Gateway permet de piloter les installations de manière sûre et efficace. Les passerelles Geberit Gateway sont protégées par mot de passe et leur programmation ne peut être effectuée que de manière centralisée. L’exploitant peut consulter à tout moment sur place les données des différents dispositifs de rinçage via une connexion Bluetooth.
Pas de câbles d’alimentation supplémentaires

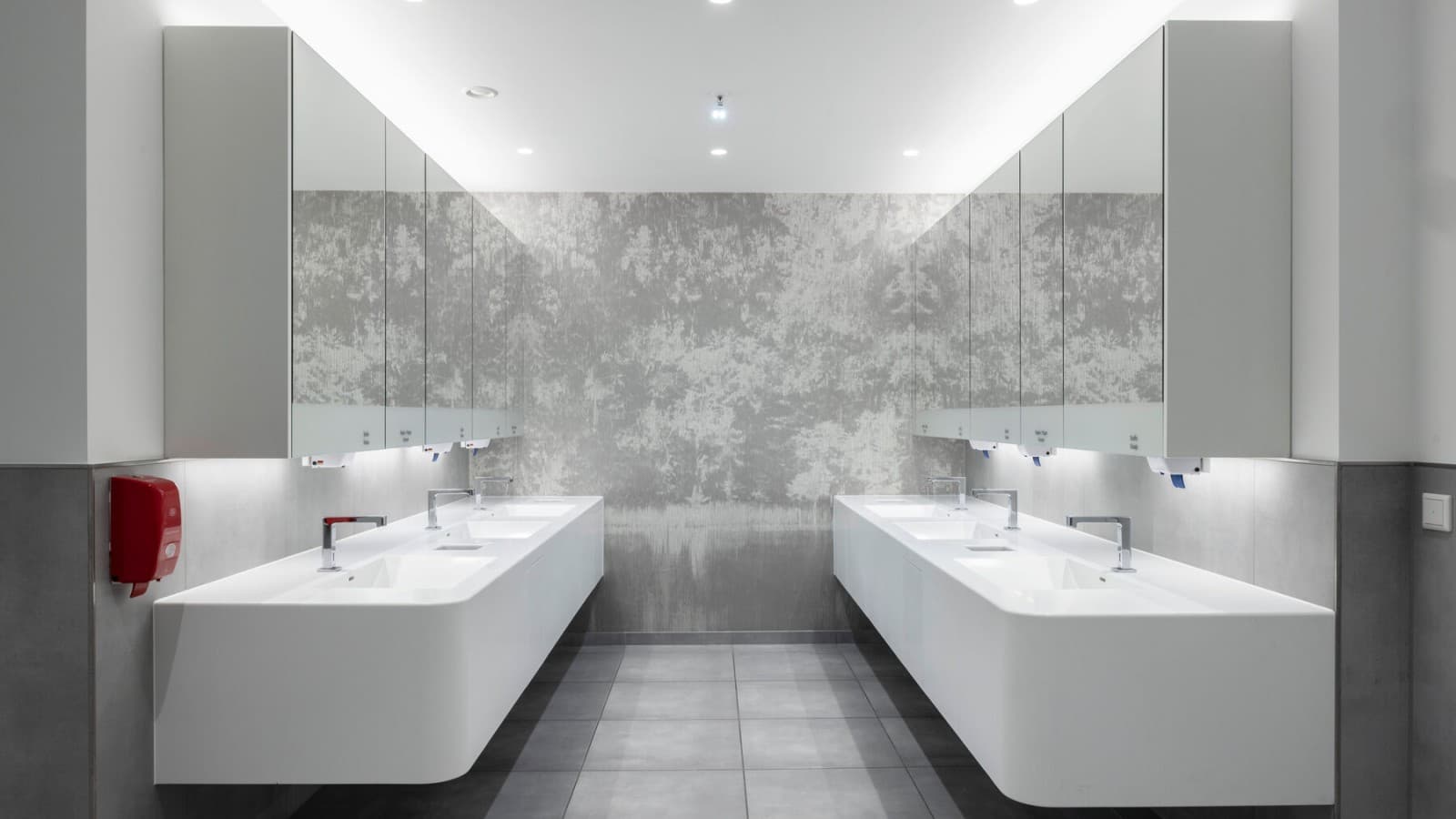

Les lavabos et les urinoirs se passent de tout câblage électrique supplémentaire, puisqu’ils sont alimentés directement par la passerelle Geberit Gateway via le câble GEBUS.
Optimisation du nettoyage et de la maintenance
L’enregistrement des données d’utilisation permet à la NürnbergMesse d’optimiser tant le nettoyage que la maintenance des installations sanitaires. Les appareils sanitaires sont rincés de manière centralisée par la passerelle Geberit Gateway. Les problèmes éventuels peuvent être détectés et vérifiés par l’exploitant via l’application Geberit Control.
Surveillance des températures et débits volumiques
Le capteur de température et de débit volumique GEBUS relève les valeurs dans la conduite principale. La passerelle Geberit Gateway met à disposition un journal, qui permet de superviser l’installation et de l’optimiser.
Faits et chiffres autour du projet
Savoir-faire Geberit
Produits Geberit utilisés
- Geberit Connect
- Système d’hygiène Geberit
- Geberit Mapress Acier Inoxydable

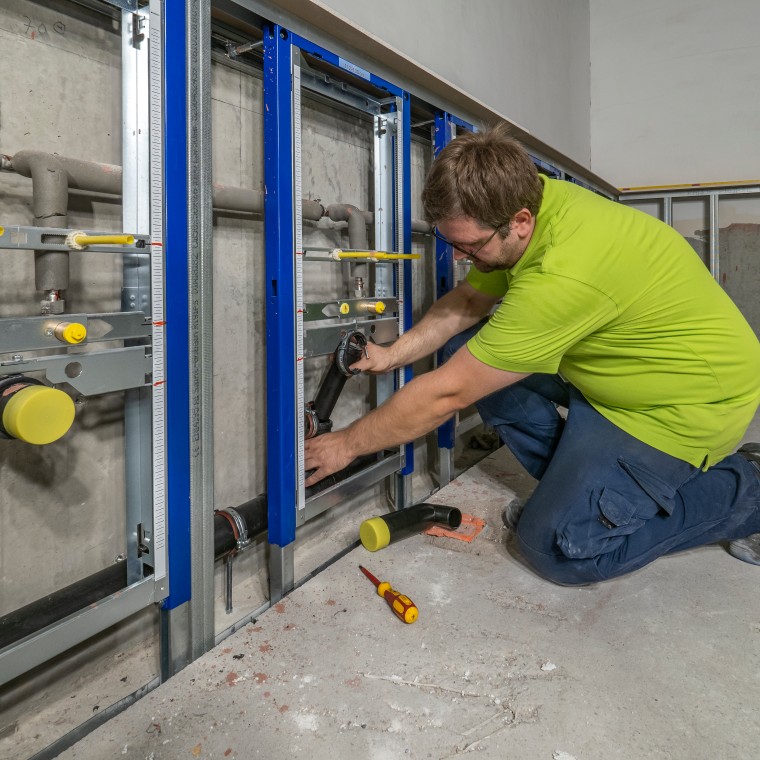

- Système d’évacuation Geberit Silent-PP

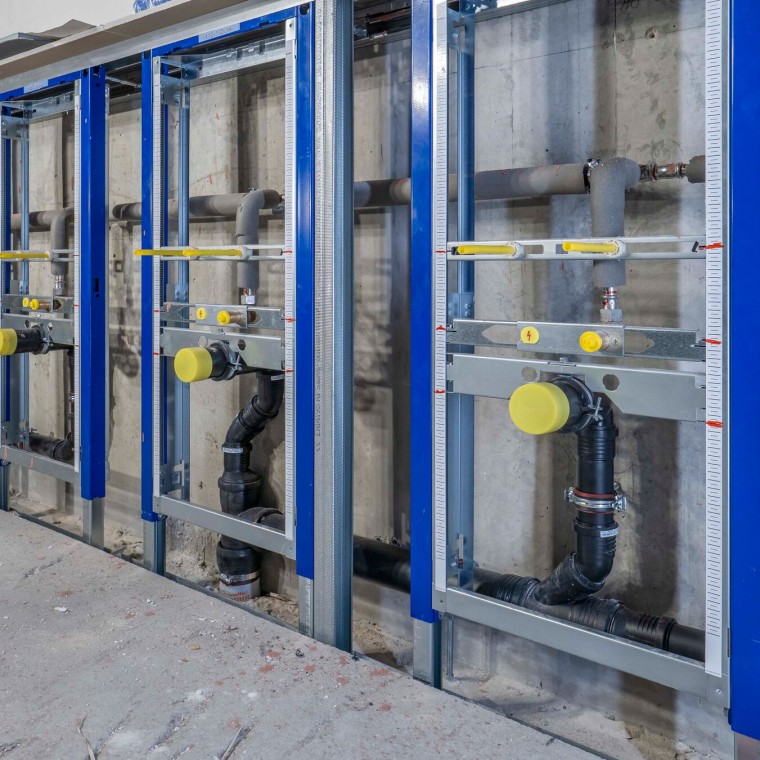

- Système d’installation Geberit Duofix

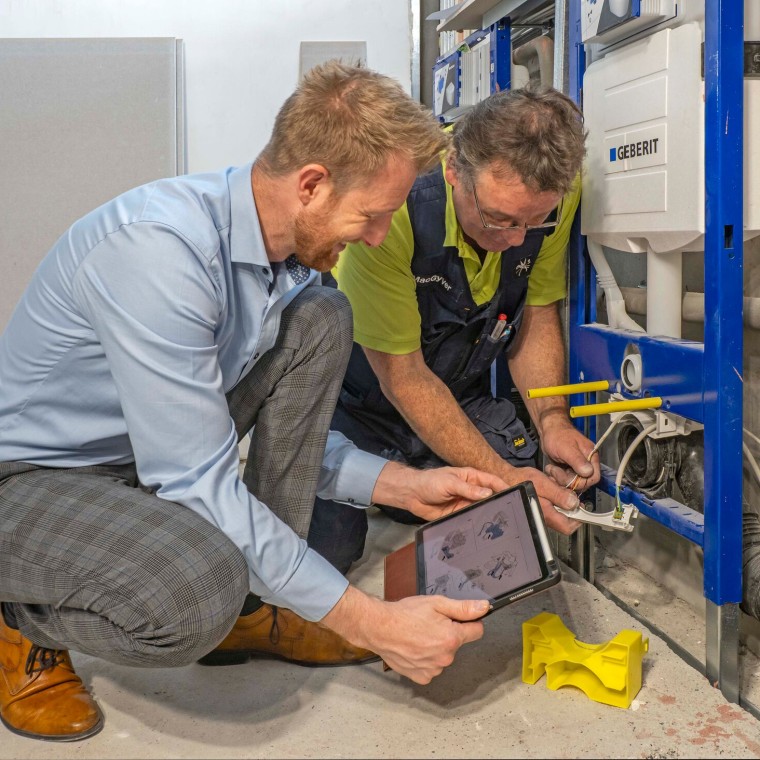

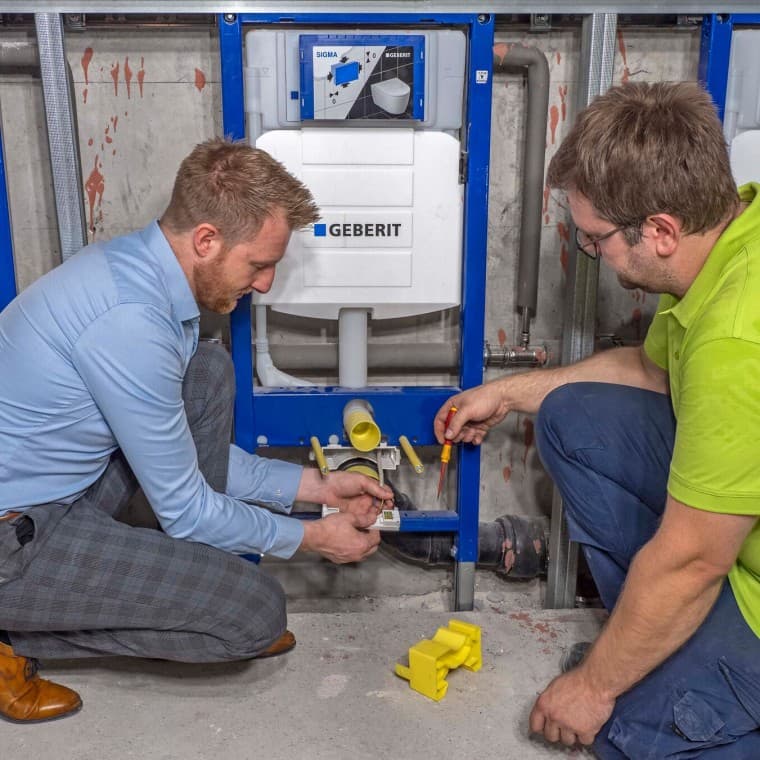

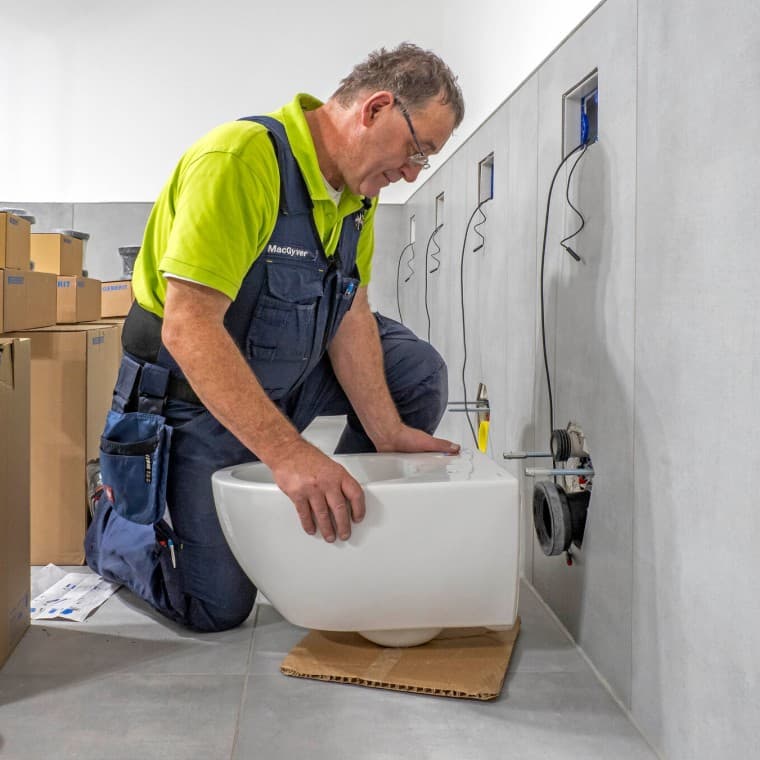

- WC Geberit Acanto avec boîtier Power & Connect

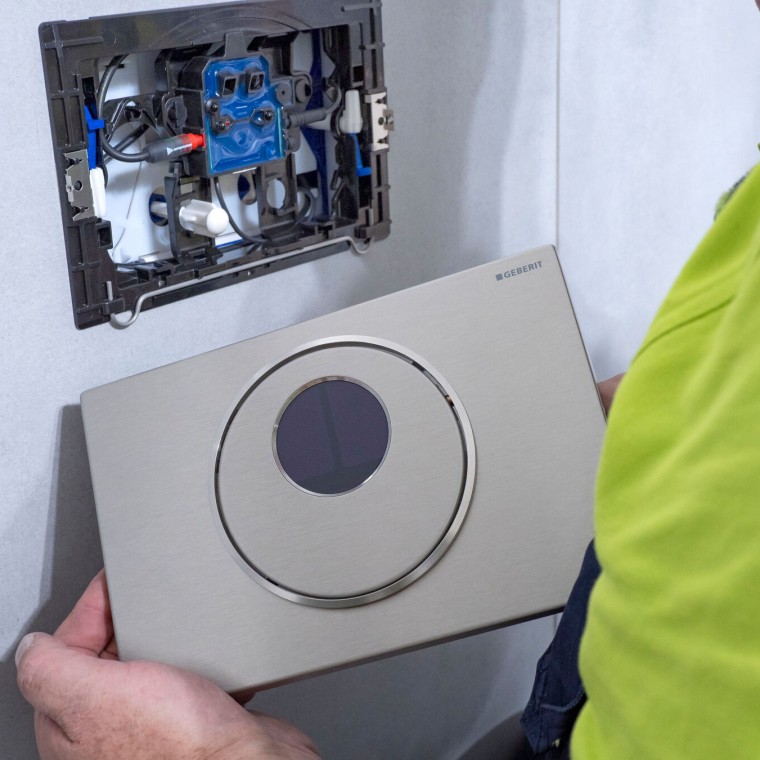

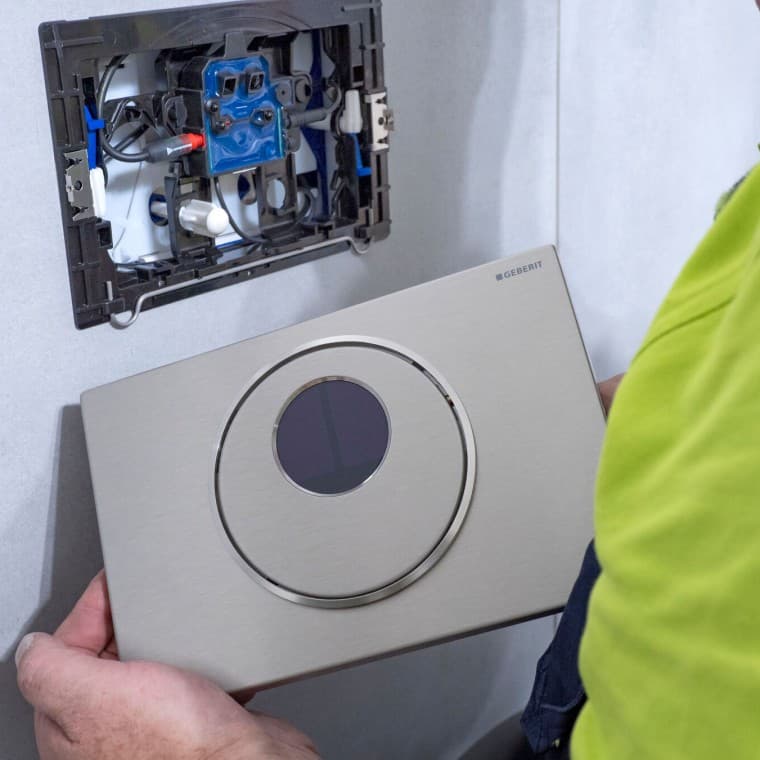

- Plaques de déclenchement Geberit Sigma10
- Urinoirs Geberit Preda avec commande intégrée
- Robinetterie sur gorge Geberit Brenta
Geberit Connect
Geberit Connect permet de mettre en réseau les rinçages forcés hygiéniques Geberit en toute simplicité, de les exploiter de manière centralisée et de les relier à un système de gestion technique du bâtiment. La mise en réseau fait gagner du temps, optimise la consommation d’eau et crée des possibilités de contrôle supplémentaires.

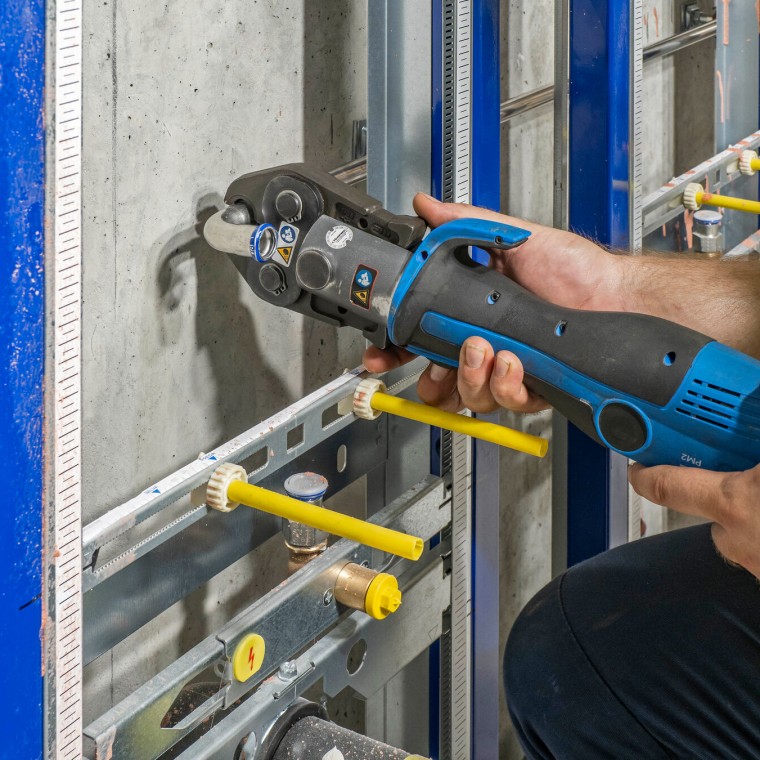

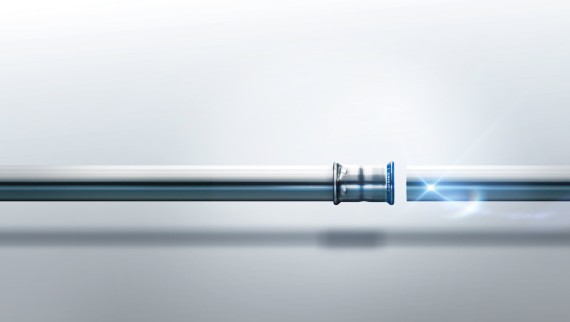

Geberit Mapress Acier Inox
De l'alimentation en eau potable aux installations industrielles complexes – Geberit Mapress Acier Inox s'adapte aux applications les plus diverses.
Geberit Silent-PP
Le système à emboîter pour les évacuations Geberit Silent-PP est une solution acoustique économique idéale, rapide et facile à mettre en oeuvre.
Système Geberit Duofix
Geberit Duofix, le bâti-support autoportant pour la construction de cloisons sèches, facilite l'installation de tous les appareils sanitaires.
Ligne de salle de bains Geberit Acanto
La salle de bains Geberit Acanto se révèle aussi diversifiée que votre mode de vie est unique. Elle se distingue par une gamme très étendue de designs les plus divers et une multitude de solutions intelligentes répondant aux besoins de nos clients.
Toilettes et abattants de toilettes
Geberit propose tout ce qu'il faut pour vos WC, d'une seule main. Des WC sans rebord aux réservoirs de chasse et aux abattants de toilette, en passant par les plaques de déclenchement aux designs variés.
Plaques de déclenchement Geberit pour WC et urinoirs
Les plaques de déclenchement Geberit se distinguent non seulement par leur esthétisme, mais aussi par leurs nombreuses fonctions.
Urinoirs
Flexibilité totale et maintenance particulièrement facile avec des appareils en céramique parfaitement coordonnés, des commandes de rinçage des urinoirs, des siphons, des cloisons et des plaques de recouvrement.
Robinetteries pour lavabo
Avec son nouveau système de robinetteries modulaire, Geberit a corrigé avec brio les imperfections de nombreuses robinetteries de lavabo sans contact ainsi que les problèmes d'installation spécifiques aux robinetteries murales.
Système d'hygiène Geberit
Le système d'hygiène Geberit permet de maintenir la qualité de l'eau potable dans chaque installation d'eau potable, quelle que soit la fréquence d'utilisation.
Profil
Profil
- Investisseur : NürnbergMesse GmbH
- Exploitant : NürnbergMesse GmbH
- Conception : Anke Klein, SK+ TGM GmbH
- Fréquentation : 1,3 million de visiteurs à la NürnbergMesse en 2023, pour environ 800 appareils sanitaires
- Connectivité : Geberit Connect
- Achèvement : 2024
