Tubes pour le gaz, air comprimé, eau et évacuation des toitures Swisspearl, Niederurnen (CH)
Swisspearl, un fabricant de produits en fibre de ciment, a utilisé différents systèmes de canalisation Geberit pour un nouvel atelier. Ils combinent de manière optimale fonctionnalité, efficacité et exigences de conception.
Swisspearl, anciennement Eternit, fabrique des matériaux de construction destinés au gros œuvre. L’une des caractéristiques majeures du nouveau bâtiment de son siège social réside dans son concept énergétique durable, qui comprend une vaste installation photovoltaïque en toiture ainsi qu’une installation photovoltaïque intégrée à la façade est, dont les couleurs s’harmonisent avec l’architecture du bâtiment.
Ce projet illustre également comment les façades peuvent contribuer à la production d’énergie, en transformant l’enveloppe du bâtiment en une source active d’énergie renouvelable.
Le système d’évacuation des eaux pluviales par effet siphonique Geberit Pluvia a été mis en œuvre pour l’évacuation des eaux de toiture.Pour le transport de différents fluides techniques, tels que le gaz, l’air comprimé et l’eau de refroidissement, le choix s’est porté sur Geberit Mapress Inox.Ce système à sertir a convaincu par sa facilité de mise en œuvre, son cheminement de tuyauterie propre et soigné ainsi que sa grande stabilité, un atout essentiel, notamment pour les conduites de grand diamètre.
Geberit FlowFit a été utilisé pour l’évacuation des condensats. Grâce à son coloris ton sur ton, il s’intègre harmonieusement à l’esthétique souhaitée par le client et permet aux installations de se fondre discrètement dans le hall de production.
Le projet en bref
Hall de production comme carte de visite
Un atelier innovant et ultramoderne avec production d'énergie intégrée.
Évacuation des eaux pluviales haute performance
L’évacuation des eaux pluviales de cette vaste toiture est assurée par le système Geberit Pluvia, une solution à effet siphonique compacte et peu encombrante.
Distribution fiable pour tous les fluides techniques
Grâce à Geberit Mapress Inox, le gaz, l’air comprimé et l’eau de refroidissement sont acheminés de manière sûre et efficace, même dans les installations nécessitant des conduites de grand diamètre.
Harmonie des couleurs
Les conduites gris argenté destinées à l’évacuation des condensats, réalisées avec Geberit FlowFit, s’intègrent parfaitement à la palette de couleurs du hall de production.
Vous avez un projet similaire ? Nous trouverons la solution qui vous convient.
La solution de Geberit Produits pour différentes applications
Geberit Pluvia jusqu’au diamètre d315 et Geberit Mapress jusqu’au diamètre d76
Le système Geberit Pluvia a été utilisé pour l’évacuation des eaux pluviales des 8 000 m² de toiture. Cette solution assure une évacuation efficace et compacte des eaux de pluie tout en s’intégrant harmonieusement à la conception technique globale du bâtiment.
Seulement quatre collecteurs suffisent pour acheminer l’eau sur toute la longueur du hall, soit 112 mètres, avec une colonne de chute dédiée pour chaque section. Les diamètres des conduites augmentent progressivement à mesure que l’eau est collectée par les naissances de toiture. Juste avant les colonnes de chute, les conduites atteignent un diamètre d315, soit le plus grand diamètre utilisé sur le projet.
« Elles doivent être capables d’évacuer jusqu’à 235 litres par seconde », explique Jürg Menzi, chef de projet chez Swisspearl. Cela représente environ une baignoire et demie par seconde
Les conduites Geberit Mapress Inox, utilisées pour le gaz, l’air comprimé et le refroidissement, avec un diamètre important de 76,1 mm, ont été installées sous plafond à environ 6 mètres de hauteur. La technologie de sertissage a permis une installation rapide et efficace des conduites, un avantage particulièrement appréciable pour les travaux réalisés à cette hauteur.

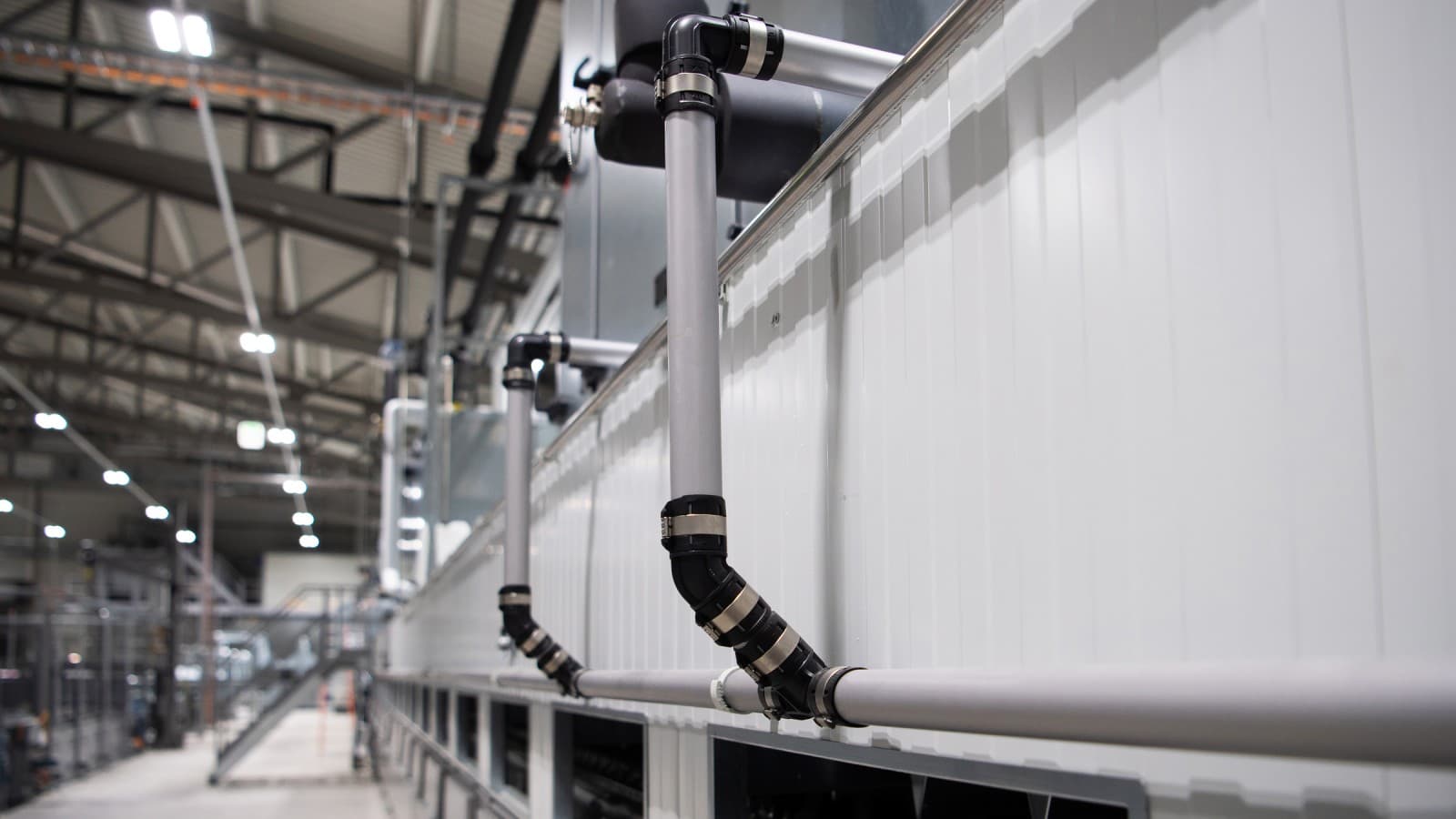

Geberit FlowFit pour l’évacuation des condensats

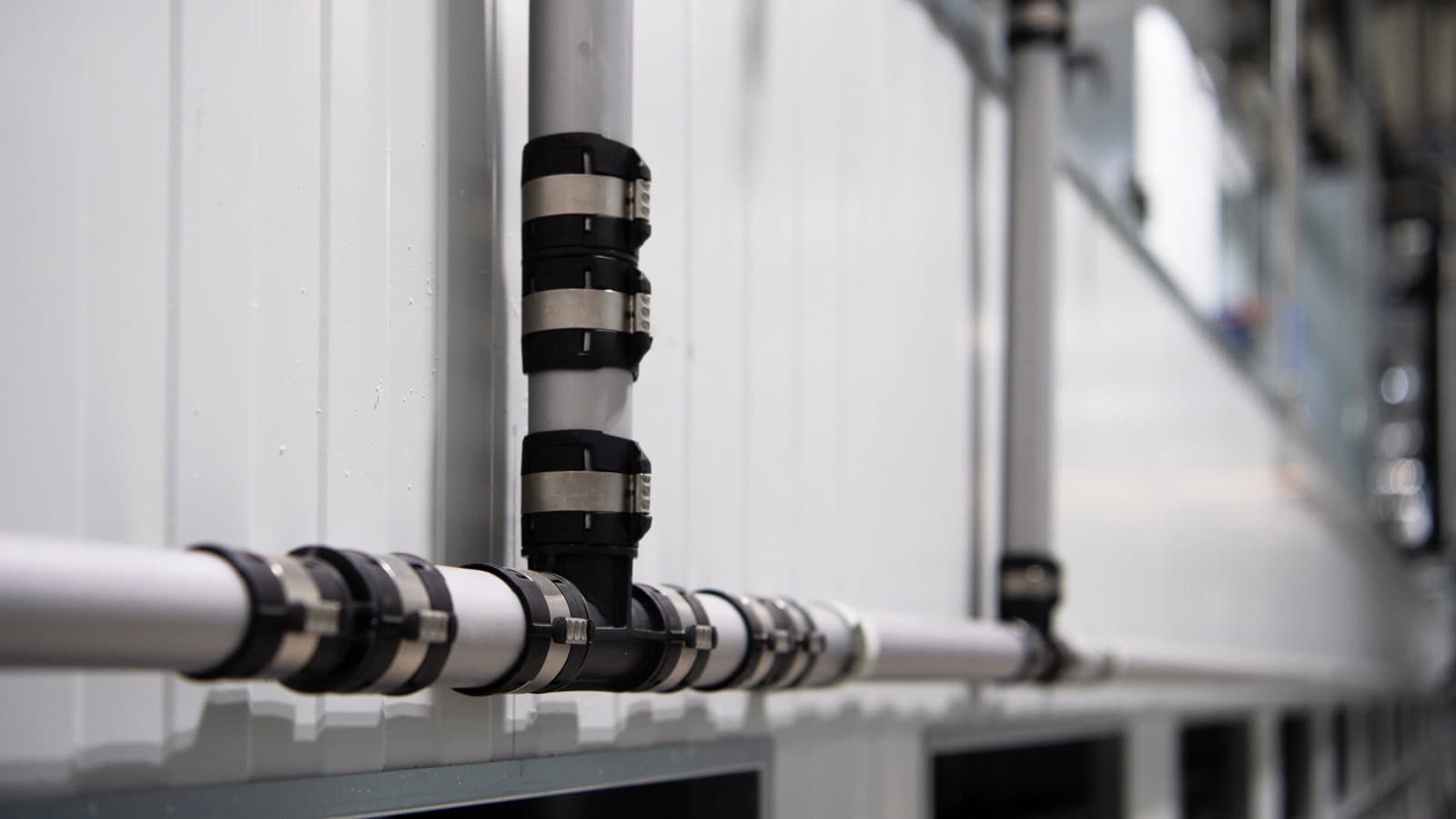

Le choix des couleurs a également joué un rôle important dans la conception du réseau d’évacuation des condensats. Les conduites gris argenté Geberit FlowFit ont été retenues afin de s’intégrer parfaitement à l’esthétique du hall de production.
« Normalement, nous aurions utilisé ici des conduites en PE », explique Jürg Menzi, chef de projet chez Swisspearl. « Mais ce hall est notre vitrine. L’aspect esthétique est donc essentiel. Des conduites noires devant des machines brillantes auraient été trop visibles. »
Karl Stüssi, dirigeant de l’entreprise de plomberie en charge du projet, se félicite également de ce choix : « Geberit FlowFit nous a permis de travailler plus rapidement qu’avec d’autres systèmes. Cela a fait une réelle différence sur un projet de cette envergure. »

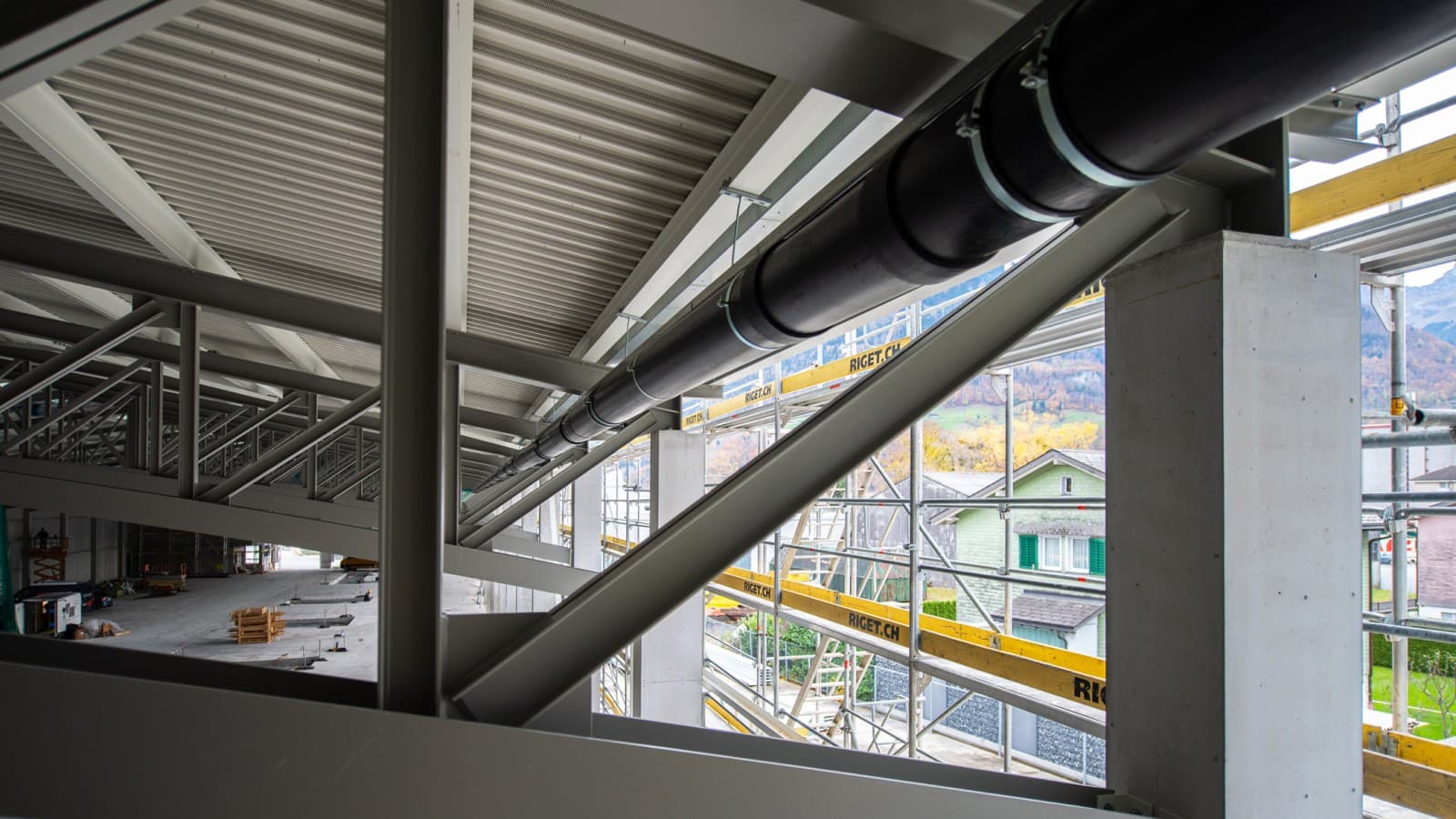

Le système Geberit Pluvia assure une évacuation fiable des eaux pluviales de cette vaste toiture.

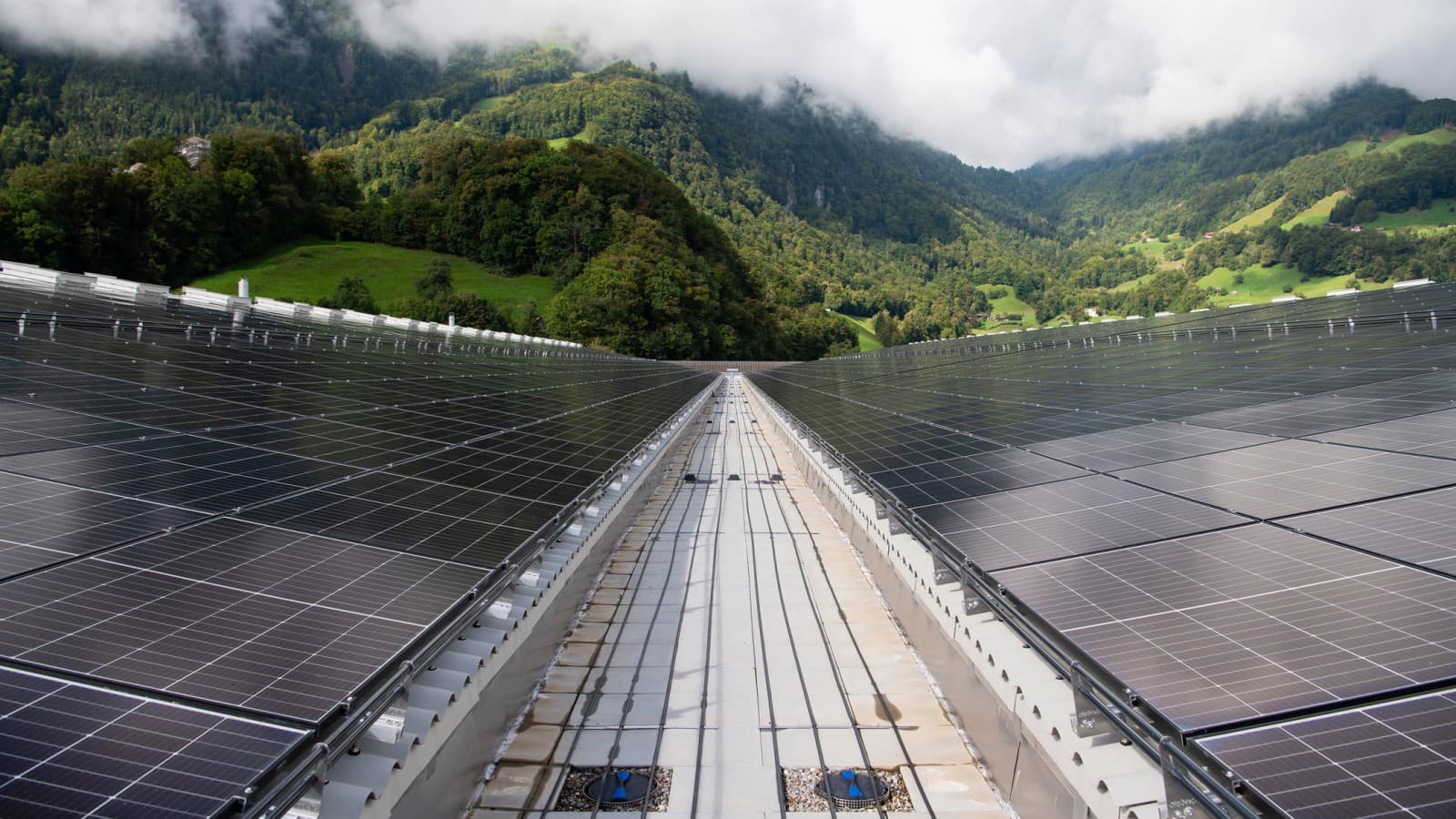

Production d’énergie solaire et évacuation des eaux pluviales avec Geberit Pluvia

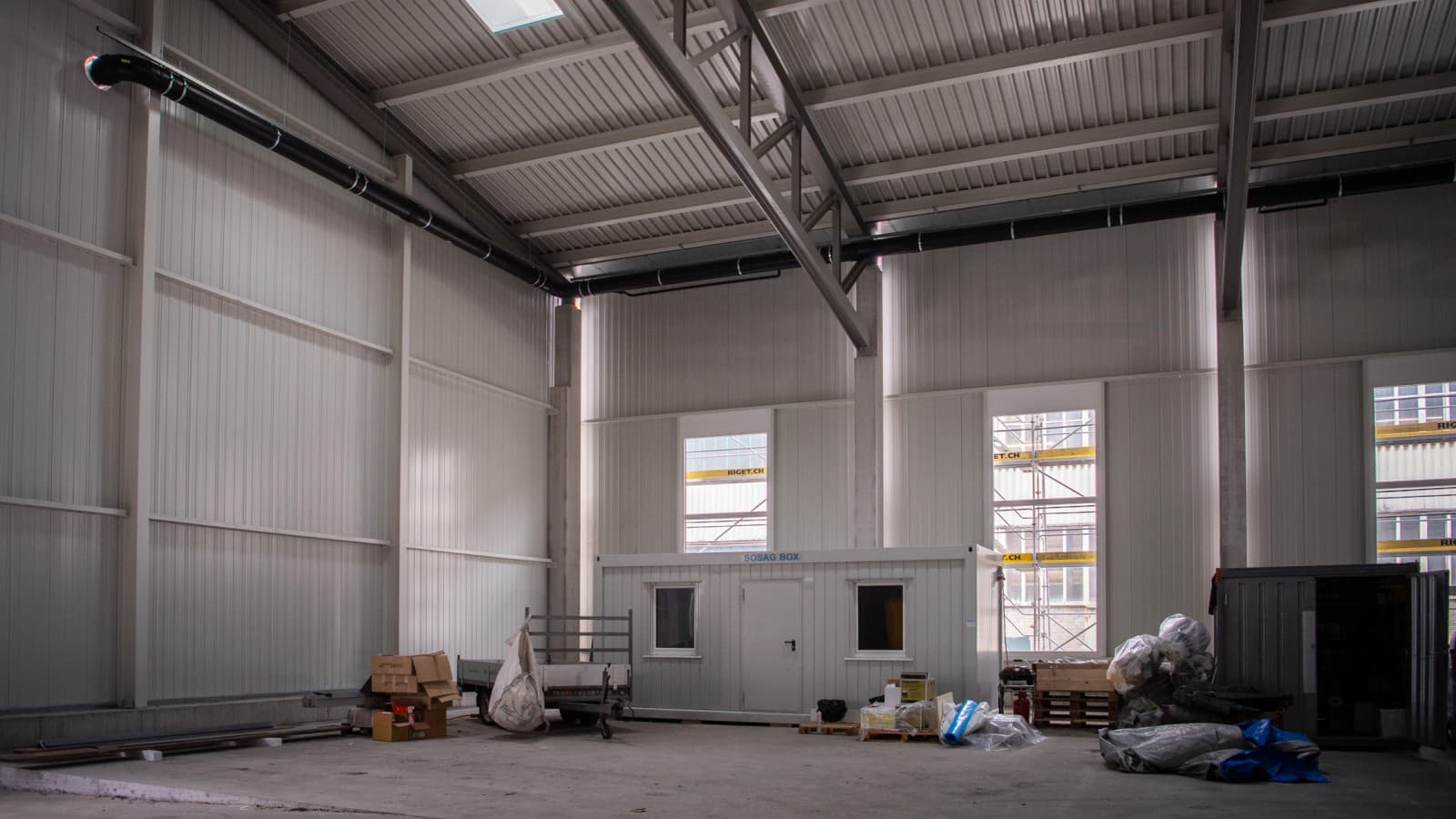

Le système d’évacuation des eaux pluviales Geberit Pluvia, peu encombrant, permet d’assurer l’évacuation d’une toiture d’environ 8 000 m² avec seulement quatre conduites.

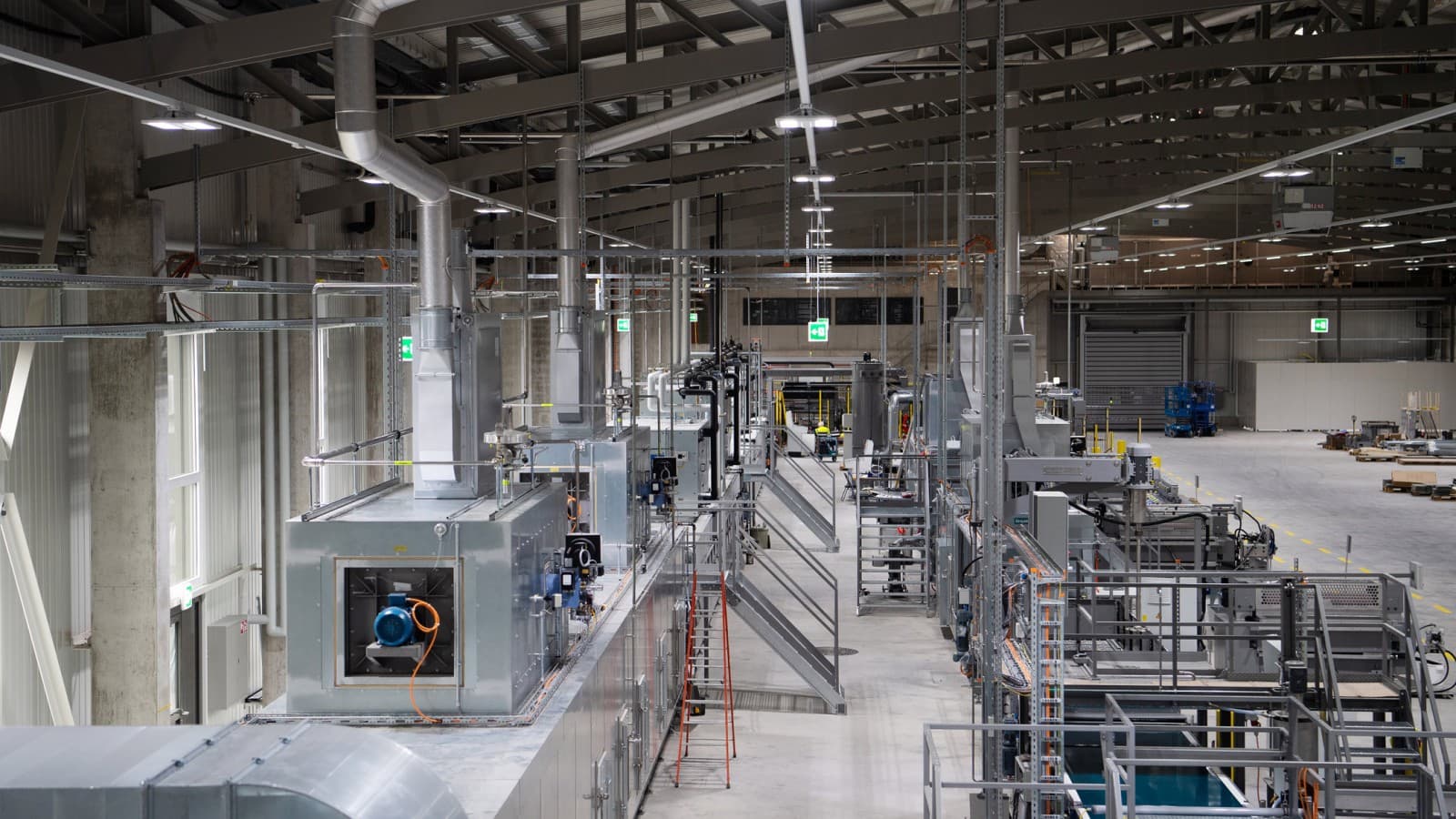

Dans le hall de production de l’entreprise à Niederurnen, Swisspearl fabrique et transforme des plaques de fibres-ciment destinées aux toitures et aux façades.

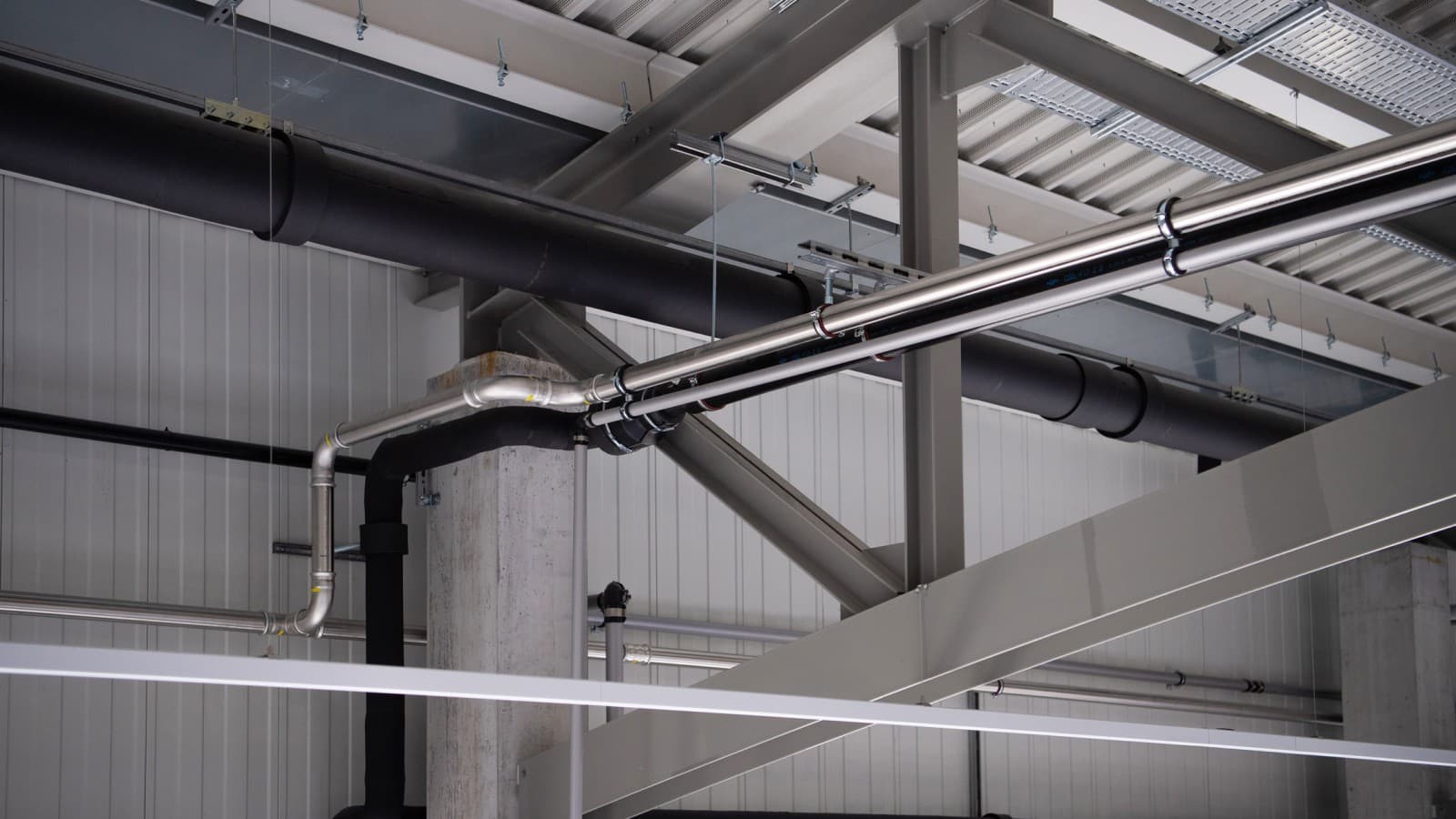

Geberit Mapress Inox a été installé au-dessus des machines de production pour le transport de différents fluides techniques tels que le gaz, l’air comprimé et les circuits de refroidissement.

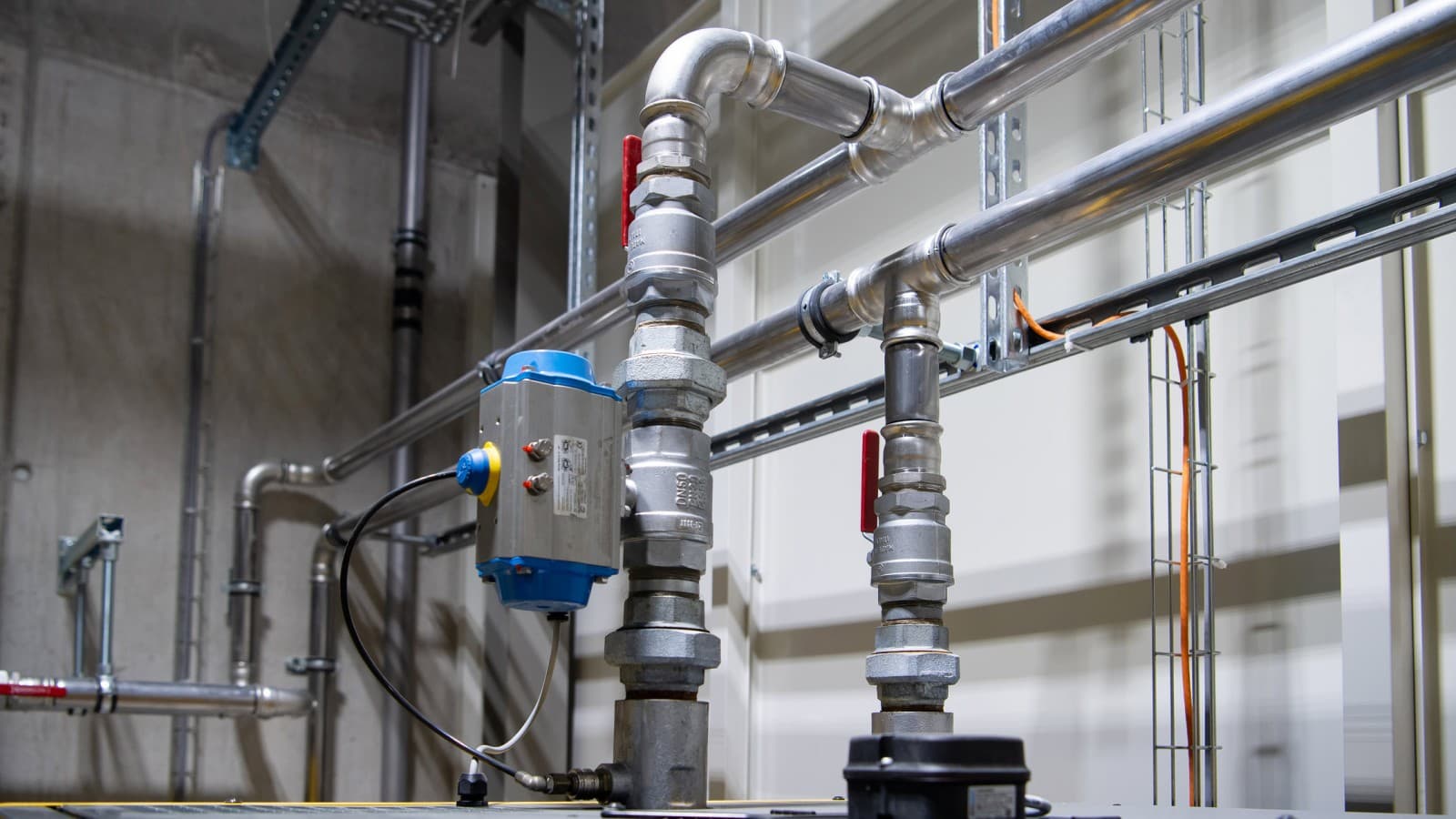

Système industriel d’air comprimé réalisé avec Geberit Mapress Inox.

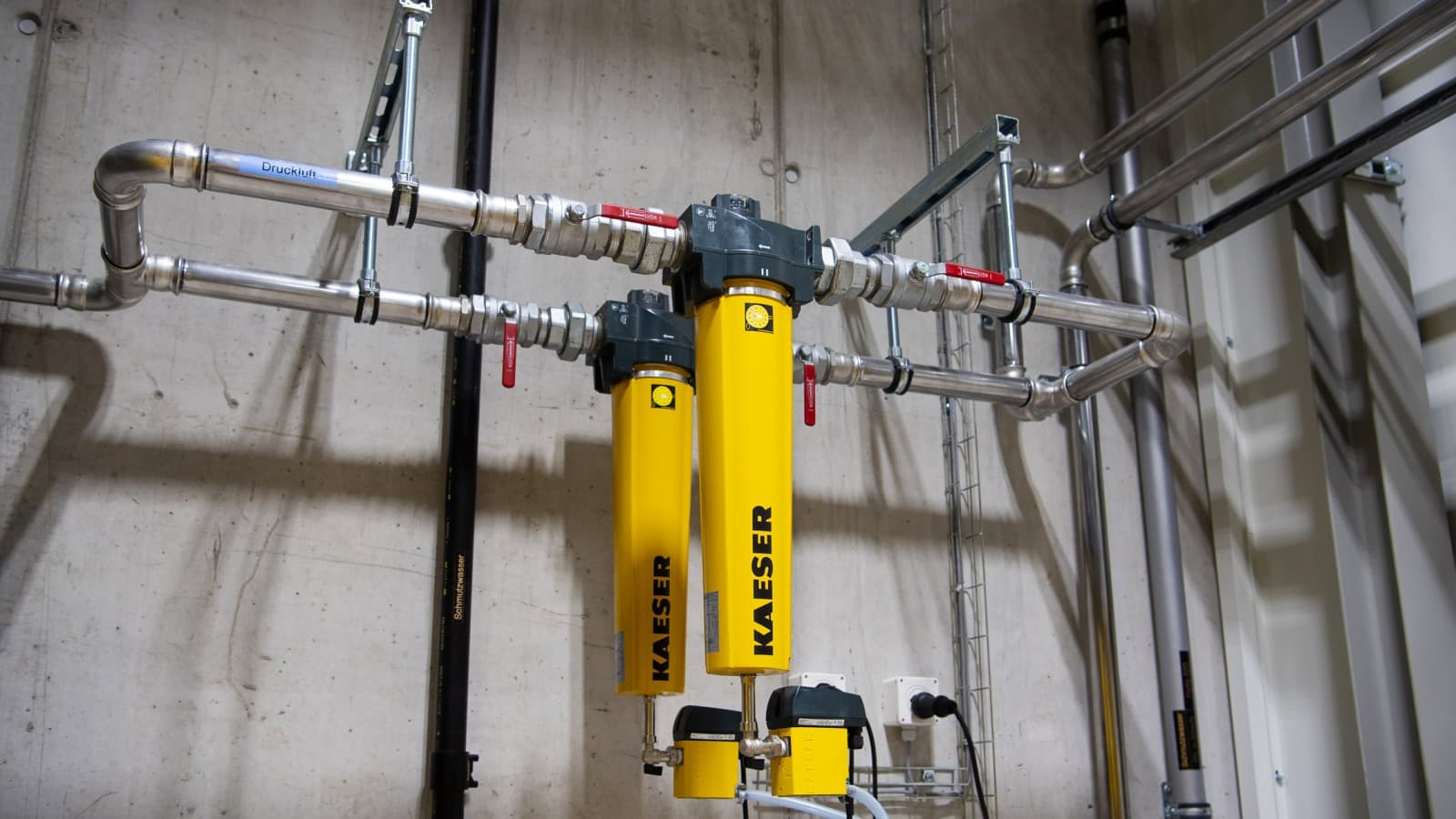

Système de filtration d’air comprimé avec Geberit Mapress Inox et évacuation des condensats réalisée avec Geberit FlowFit.

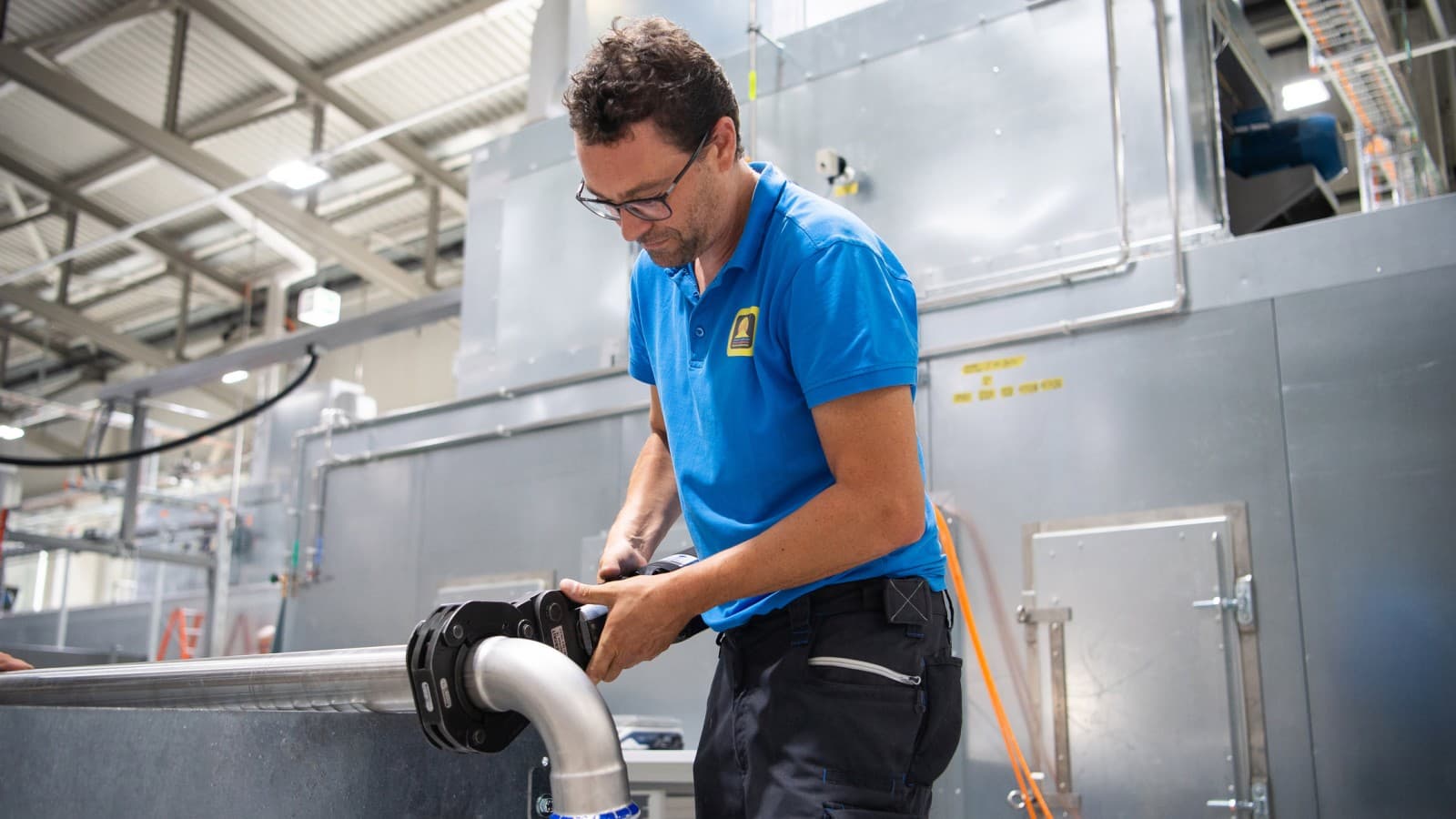

Geberit Mapress Inox est facile à installer et garantit une installation propre et soignée.

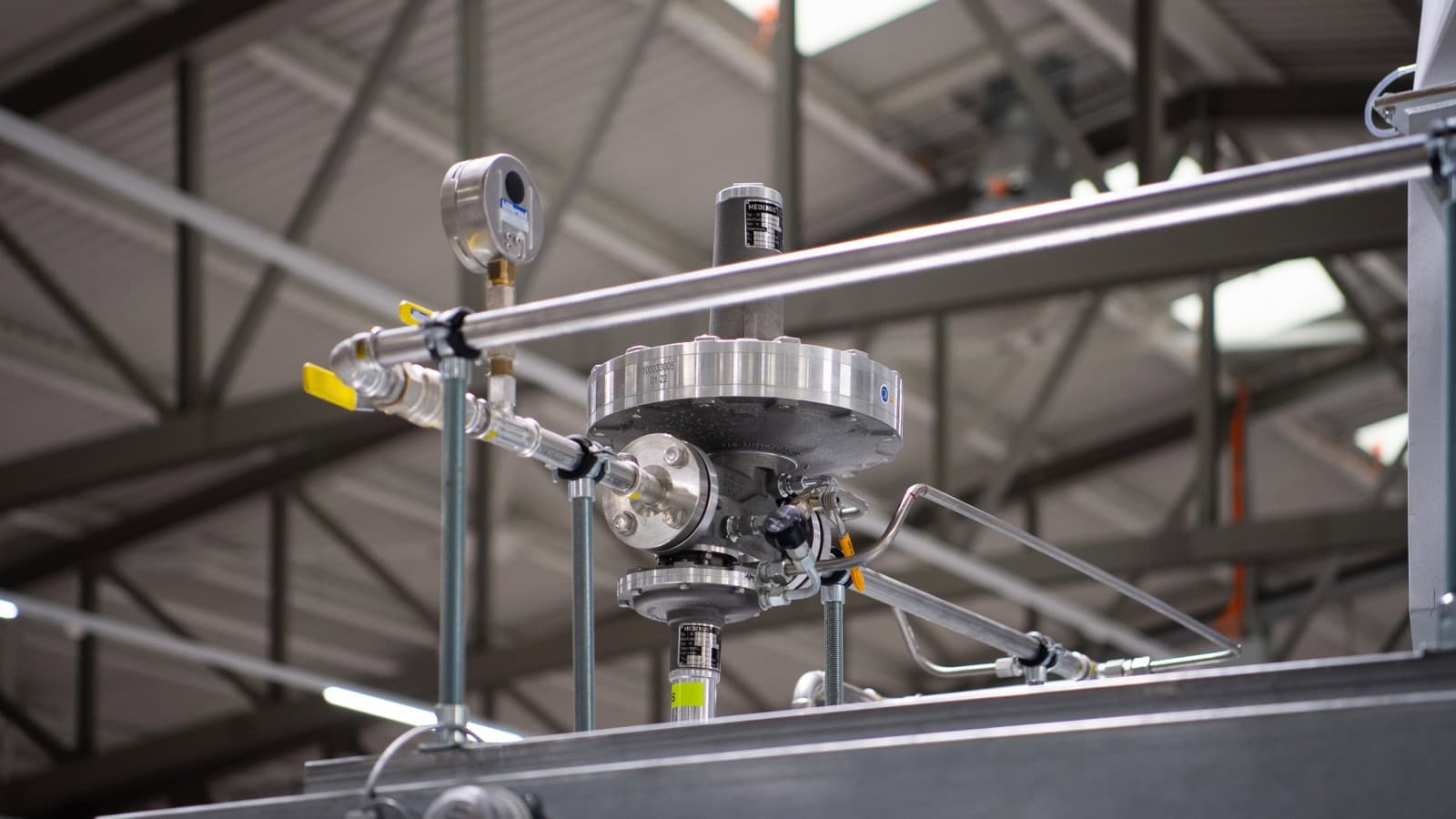

Le système gaz Geberit Mapress Inox, reconnaissable à son joint d’étanchéité HNBR jaune et à son marquage jaune, a été spécialement conçu pour les installations de distribution de gaz.

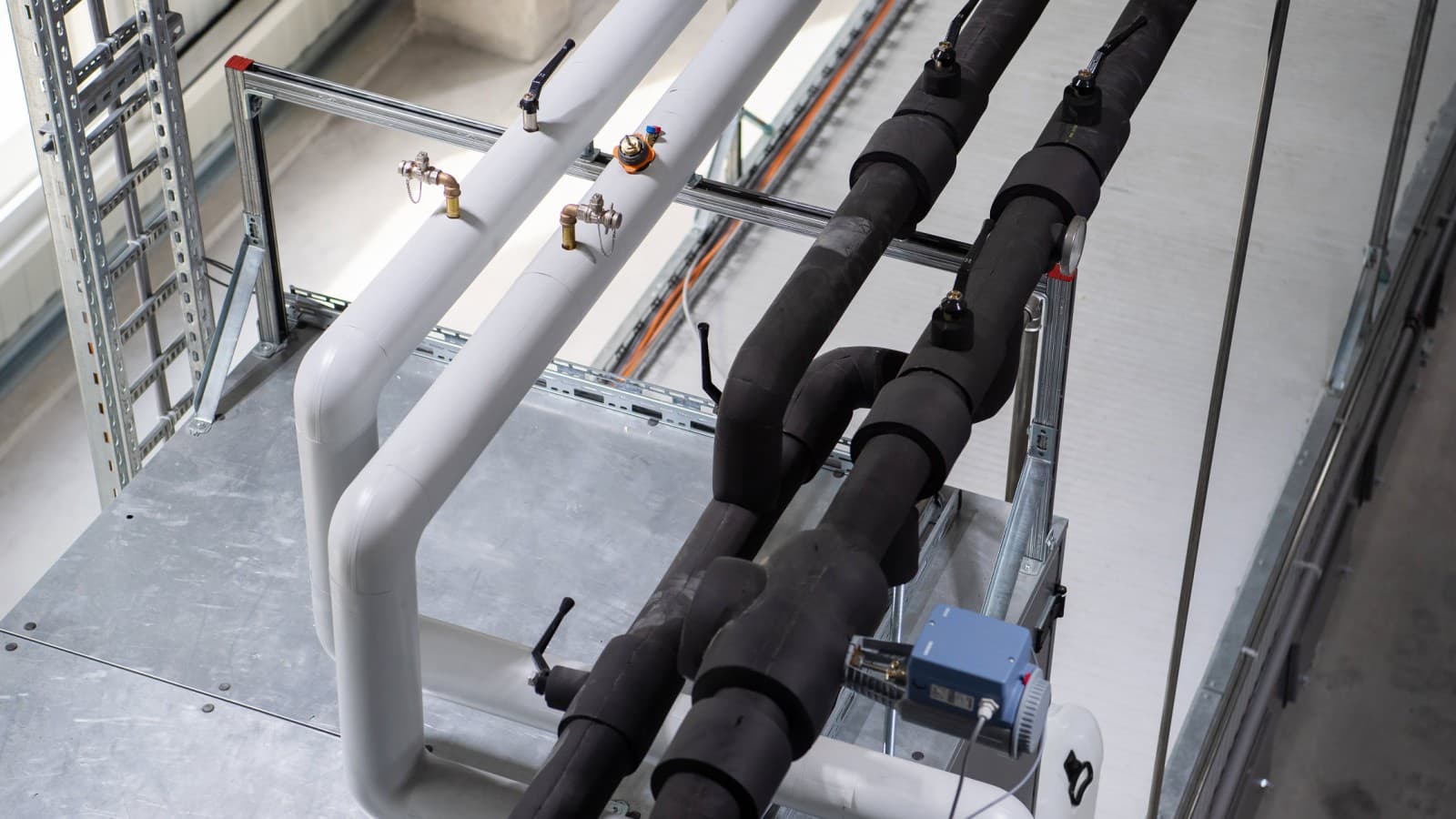

Systèmes de canalisations Geberit Mapress Inox pour le chauffage, le refroidissement et les réseaux d’alimentation dans l’industrie.

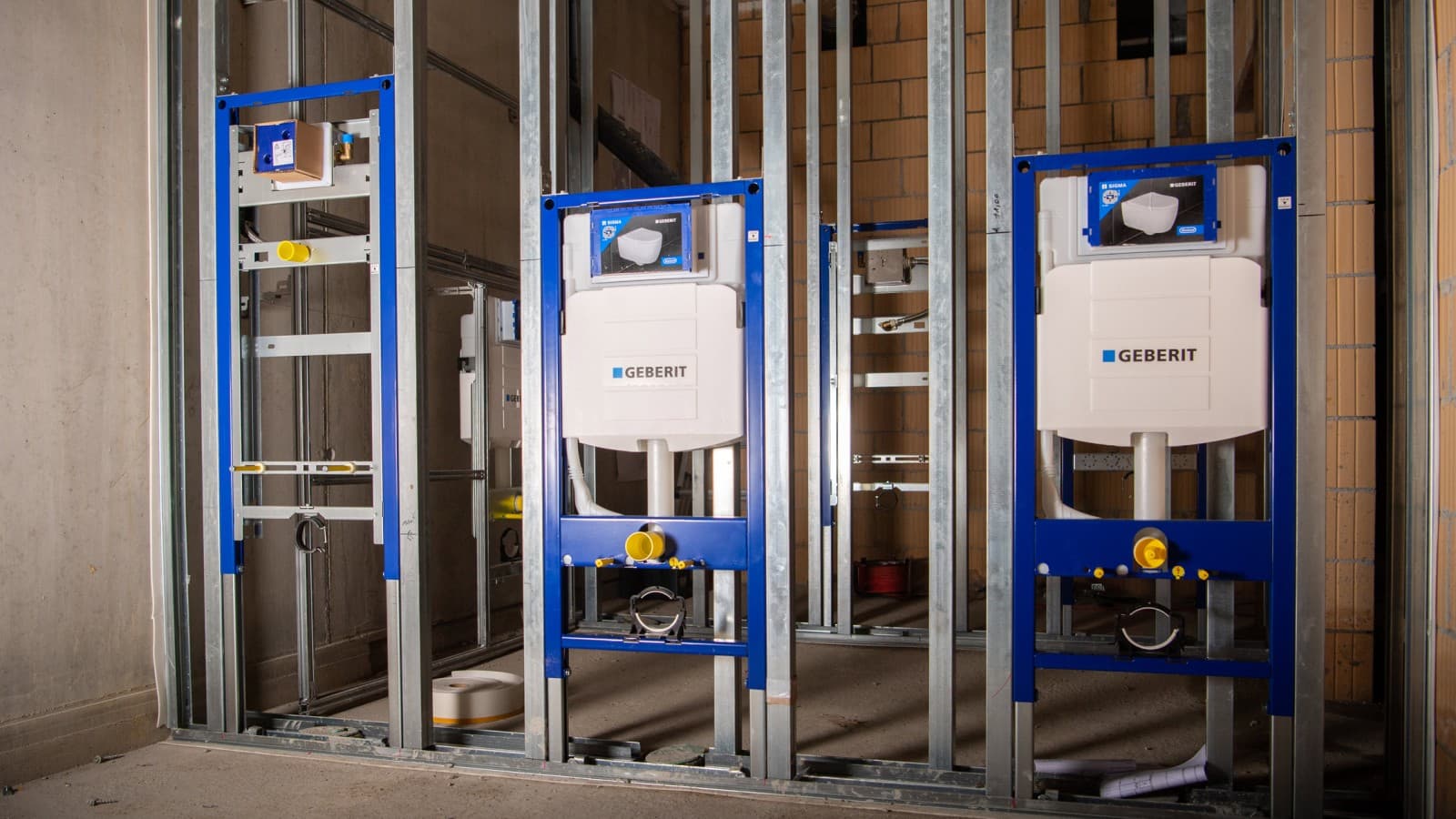

Les installations sanitaires et les locaux sanitaires ont été réalisés à l’aide des systèmes Geberit Duofix et Geberit GIS.
Faits et chiffres autour du projet
Savoir-faire Geberit
Produits Geberit utilisés
- Geberit Pluvia
- Geberit Mapress Acier Inox
- Coefficients de perte de charge Geberit FlowFit
- Geberit Duofix et Geberit GIS dans les installations sanitaires
Évacuation des toitures Geberit Pluvia
Geberit Pluvia est un système d'évacuation des toitures par effet siphoïde. Sûr, économique et offrant une liberté conceptuelle maximale pour les architectes.
Geberit Mapress Acier Inox
De l'alimentation en eau potable aux installations industrielles de grande complexité – Geberit Mapress Acier Inox s'adapte aux applications les plus diverses.
Geberit FlowFit
Geberit FlowFit est le système d'alimentation innovant qui facilite le processus d'installation idéal.
Système Geberit Duofix
Geberit Duofix, le bâti-support autoportant pour la construction de cloisons sèches, facilite l'installation de tous les appareils sanitaires.
Fiche signalétique
Fiche signalétique
Investisseur : Swisspearl, Niederurnen, CH
Installateur sanitaire Karl Stüssi Sanitär AG
Achèvement : 2024
