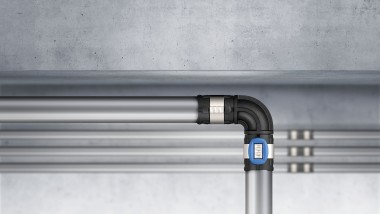

Geberit FlowFit Système de canalisation optimisé pour l'eau potable
Installation fluide
Le système d'alimentation Geberit FlowFit, doté de la technologie de sertissage latéral, simplifie l'installation à différents endroits et facilite le déroulement des travaux. Il suffit de deux mâchoires de sertissage pour sertir toutes les dimensions de d16 à d75, ce qui élimine la contrainte d'un changement fréquent d'outil.
Les indicateurs de serissage bleus ou orange sur les raccords confirment que le système de canalisation a été correctement installé et solidement serti.
Les raccords à sertir Geberit FlowFit sont également optimisés pour le débit, ce qui permet d'utiliser des diamètres plus petits dans les installations d'eau potable.
Les tubes Geberit FlowFit sont disponibles en barre et en couronnes, avec ou sans isolation. La vaste gamme de raccords Geberit FlowFit convient à une grande variété d'applications.
Pourquoi choisir Geberit FlowFit?
Facilité d'installation
Installation simple avec moins d'étapes de travail et sans imprévus.
Deux mâchoires de sertissage pour toutes les dimensions
Installation facile et rapide avec moins de changements d'outils.
Un sertissage fiable
Guidage clair de l'outil et contrôle fiable du sertissage
Optimisation du débit
La réduction des pertes de pression permet d'utiliser des diamètres de tube plus petits dans la planification.
Principales applications et domaines d’application
Conduites d’eau potable
Geberit FlowFit peut être utilisé pour les conduites d’eau potable dans la colonne montante ainsi que pour les conduites de raccordement pour l’eau froide et chaude.
Chauffage dans les services techniques des bâtiments
Geberit FlowFit peut être utilisé pour refroidir et chauffer de l'eau avec et sans antigel jusqu'à 10 bars.
Air comprimé
Geberit FlowFit peut être utilisé pour des applications d’air comprimé jusqu’à 10 bars.

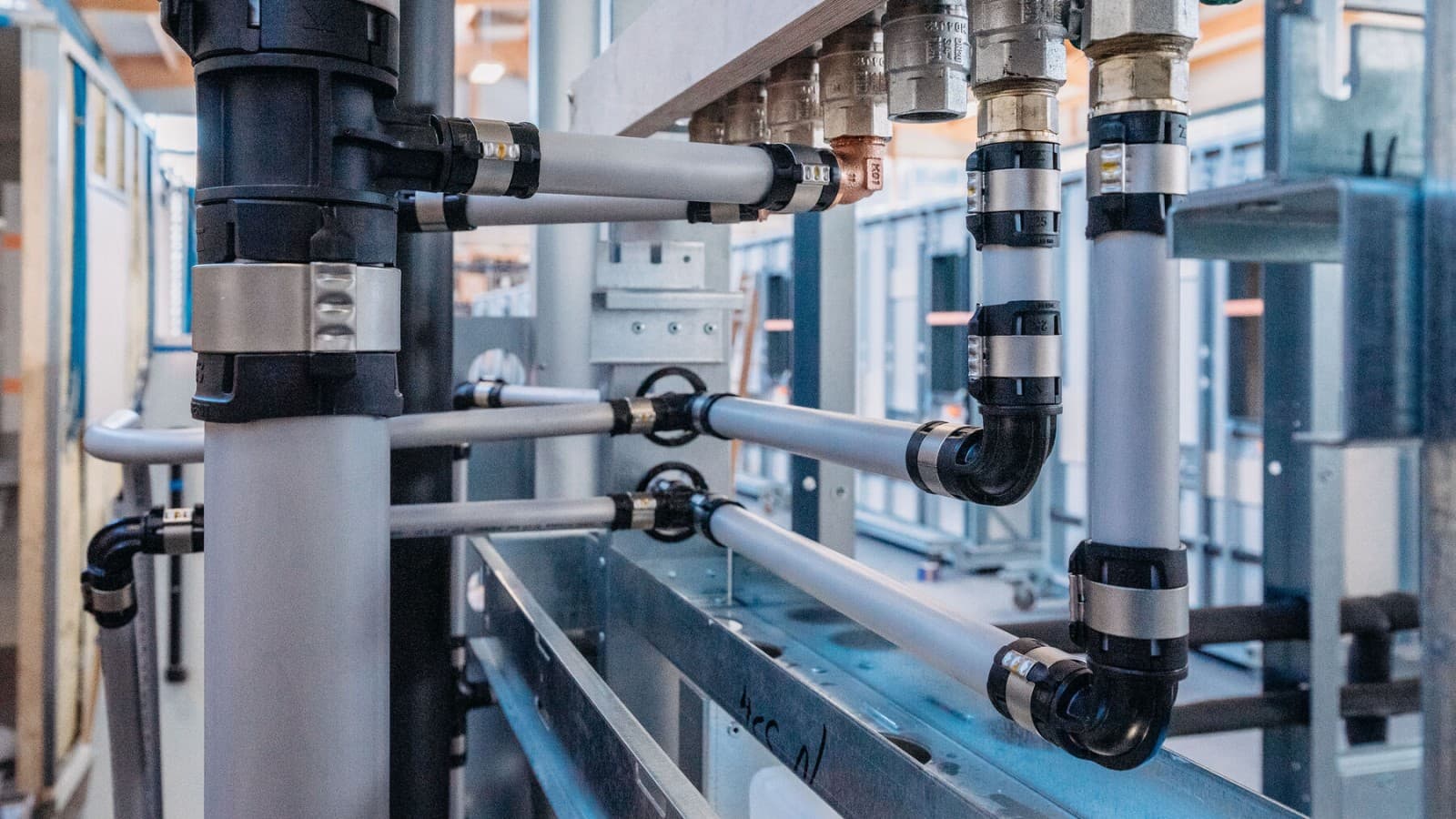

Avantages de Geberit FlowFit Installation en toute sécurité sans effort
Installation en quelques étapes
Geberit FlowFit permet un travail sûr et sans effort en éliminant les étapes de travail individuelles et en réduisant le nombre d’outils. De plus, des options de contrôle claires simplifient une installation fiable et sûre.

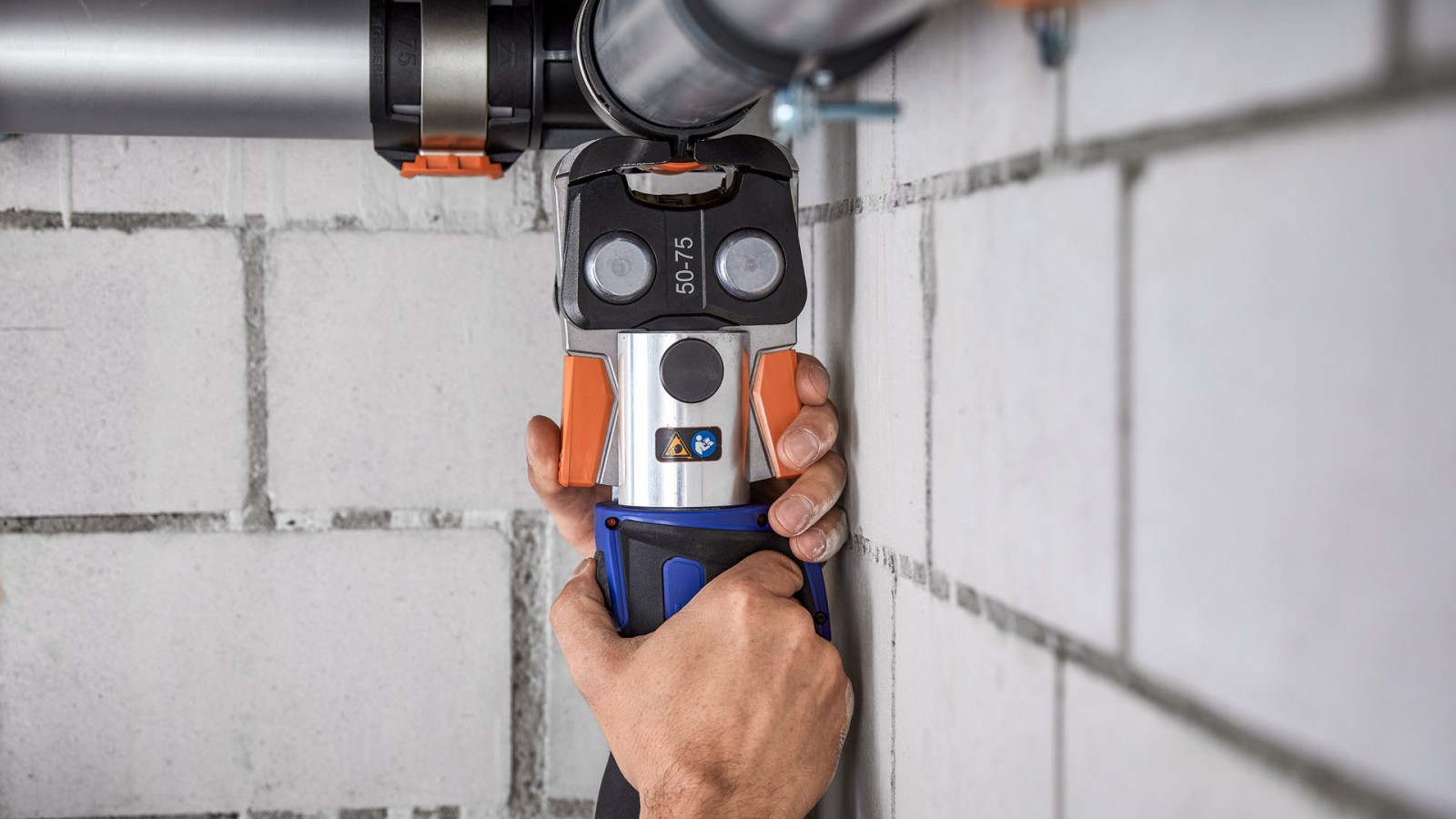

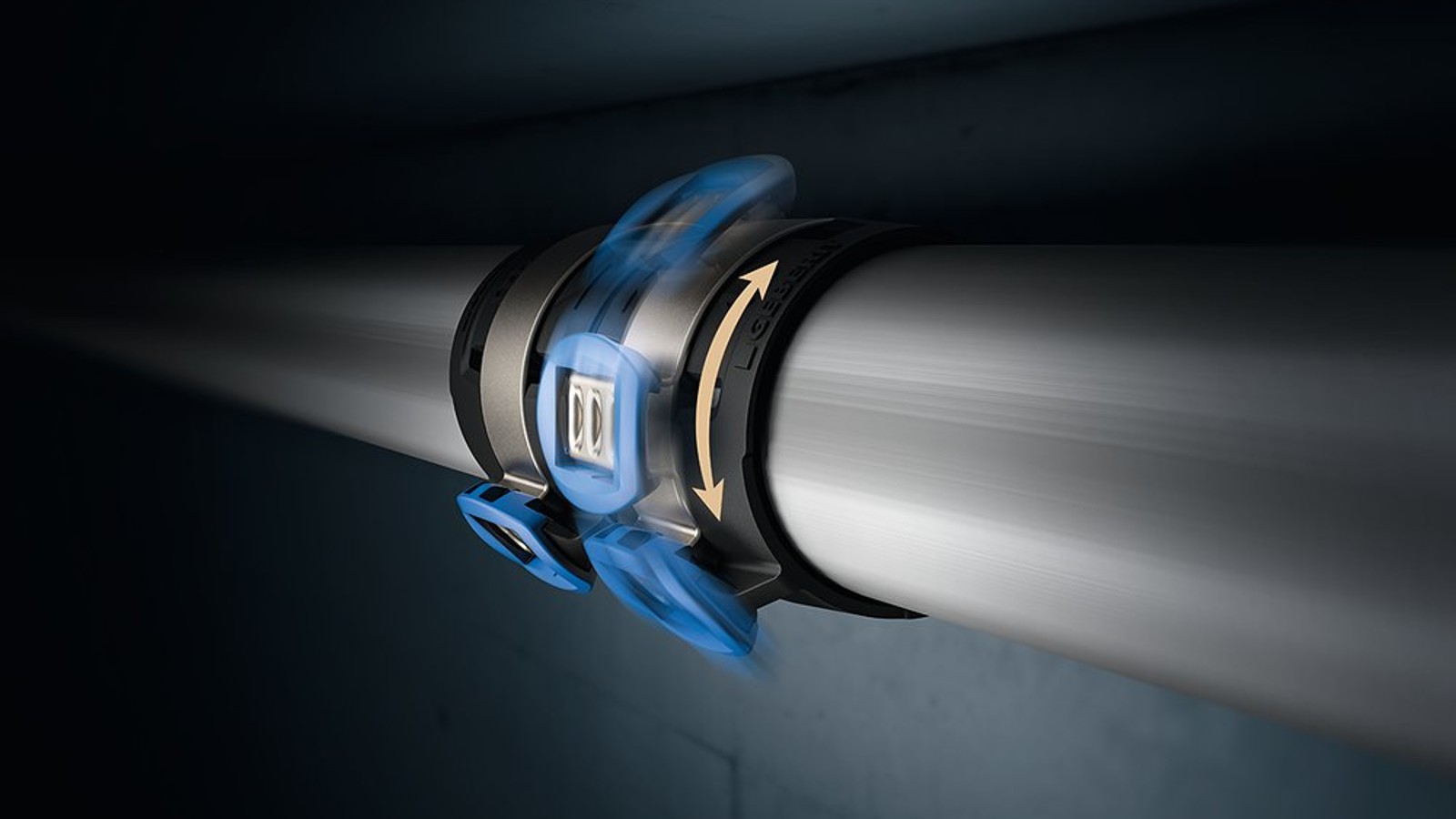

Le point de presse est rotatif, de sorte que la mâchoire de la presse peut être facilement fixée dans n’importe quelle situation d’installation. Cela signifie que les joints de sertissage peuvent être serti en toute sécurité, même dans les zones d’installation étroites et difficiles d’accès.

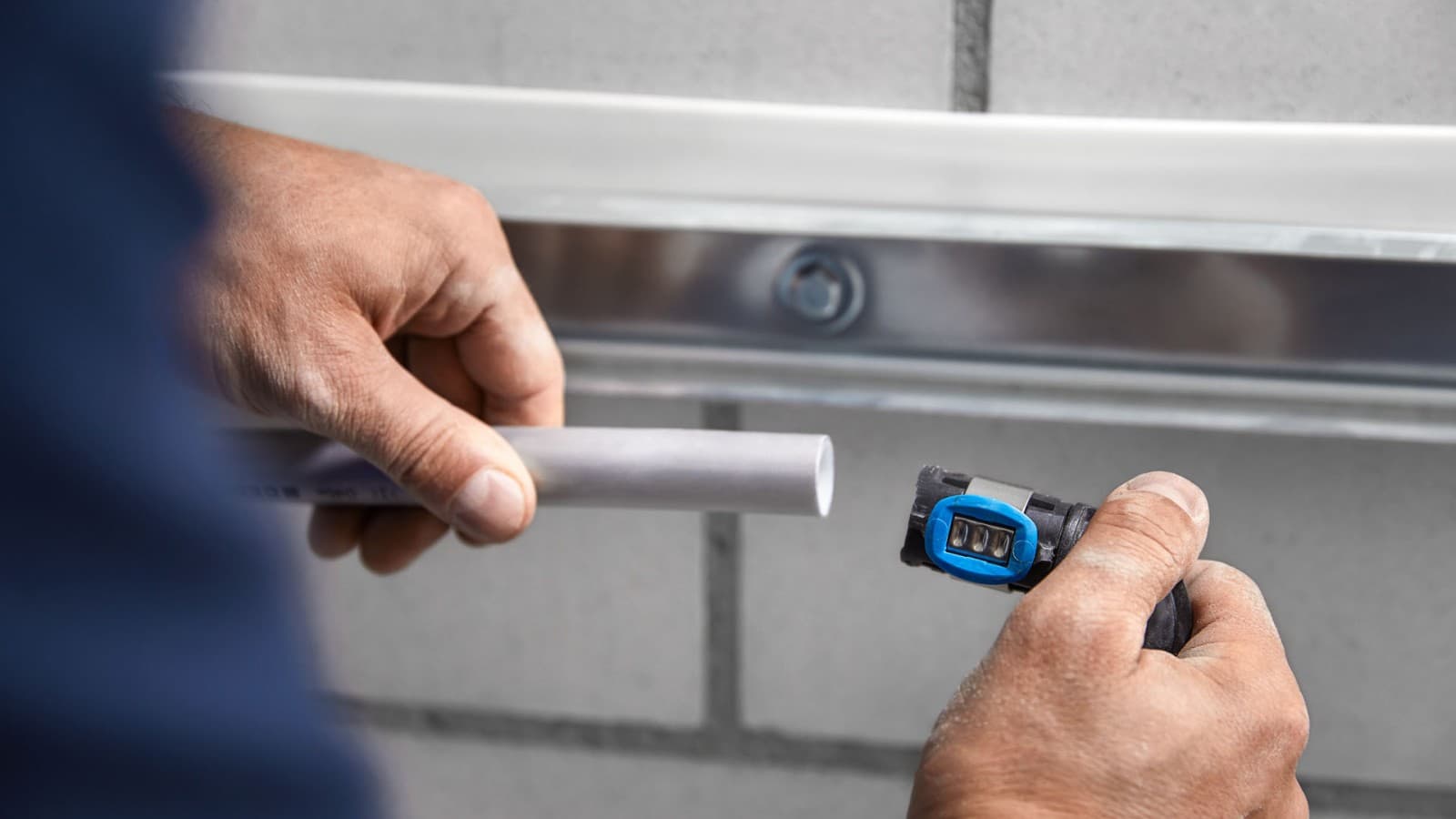

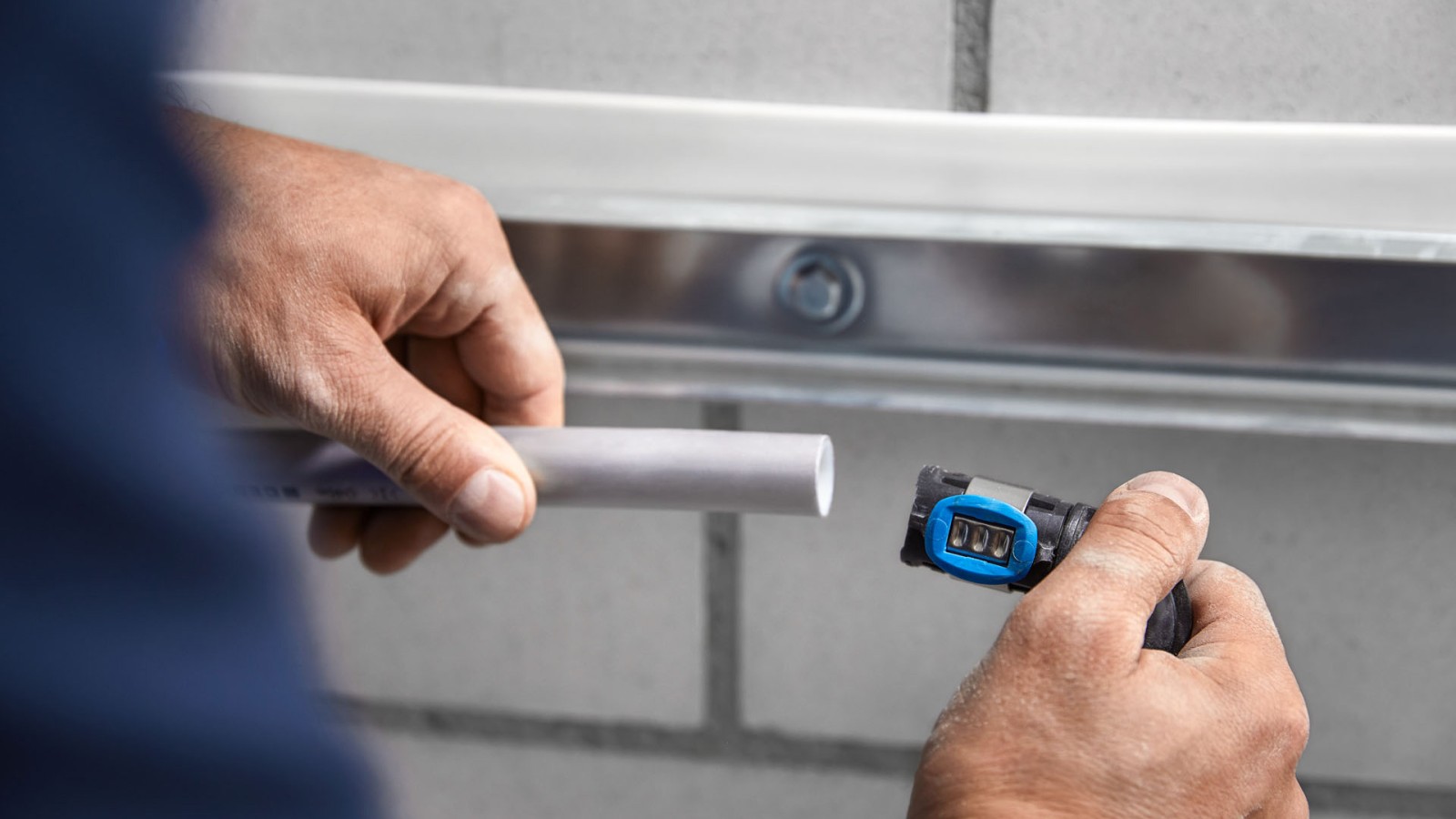

Grâce à la conception spéciale du raccord, il n’est pas nécessaire de calibrer et d’ébavurer les tubes après les avoir coupés à longueur.

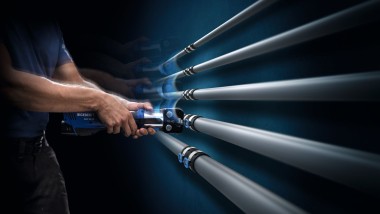

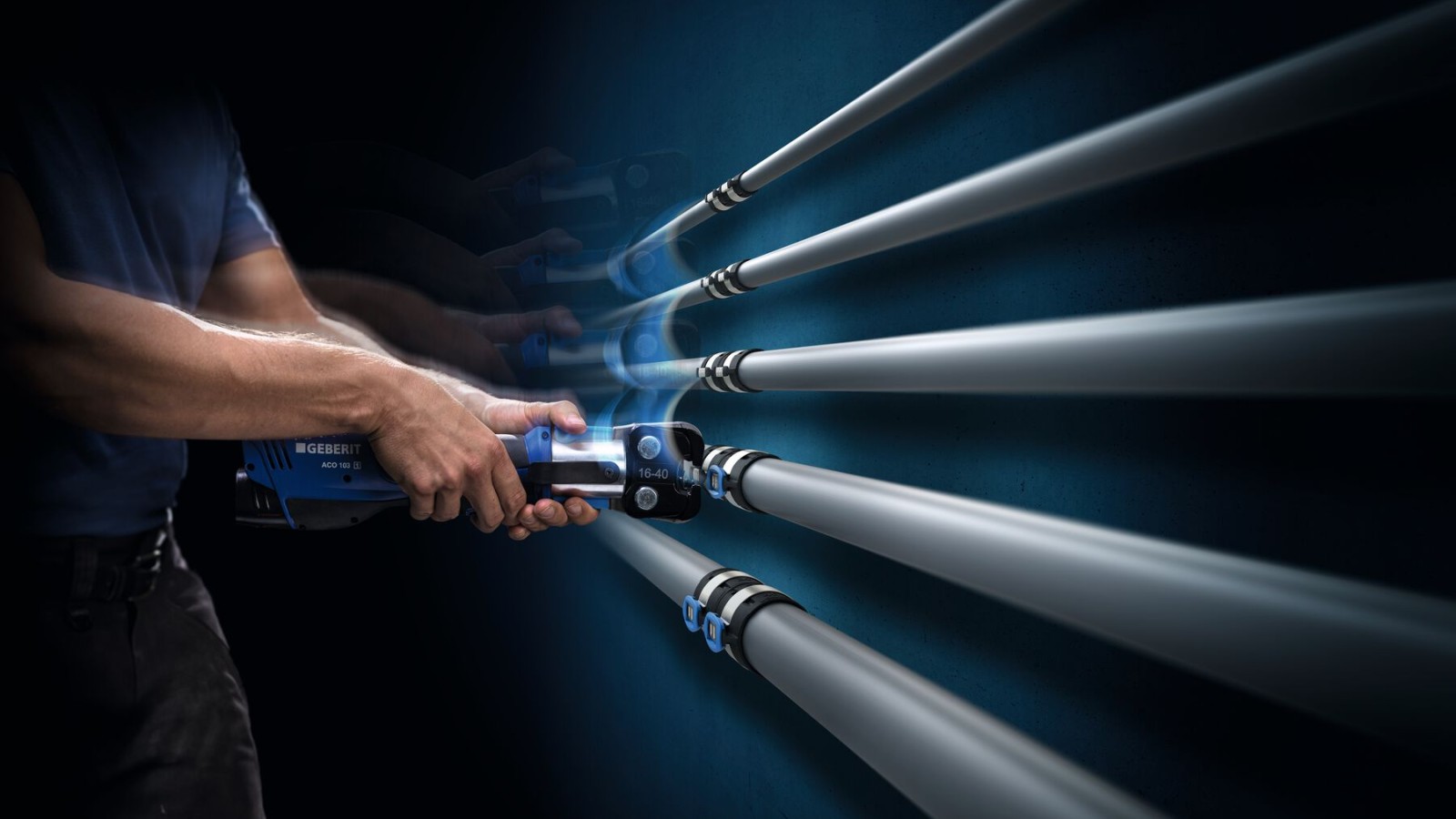

Pas de changement d’outil constant

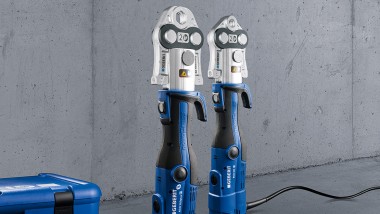

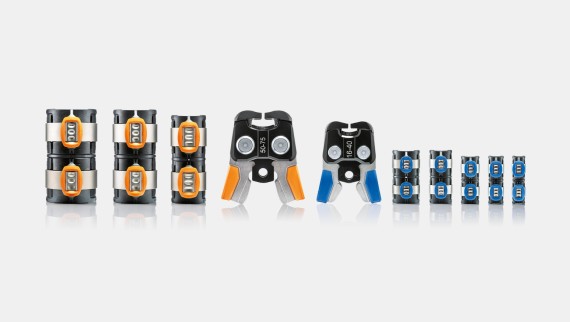

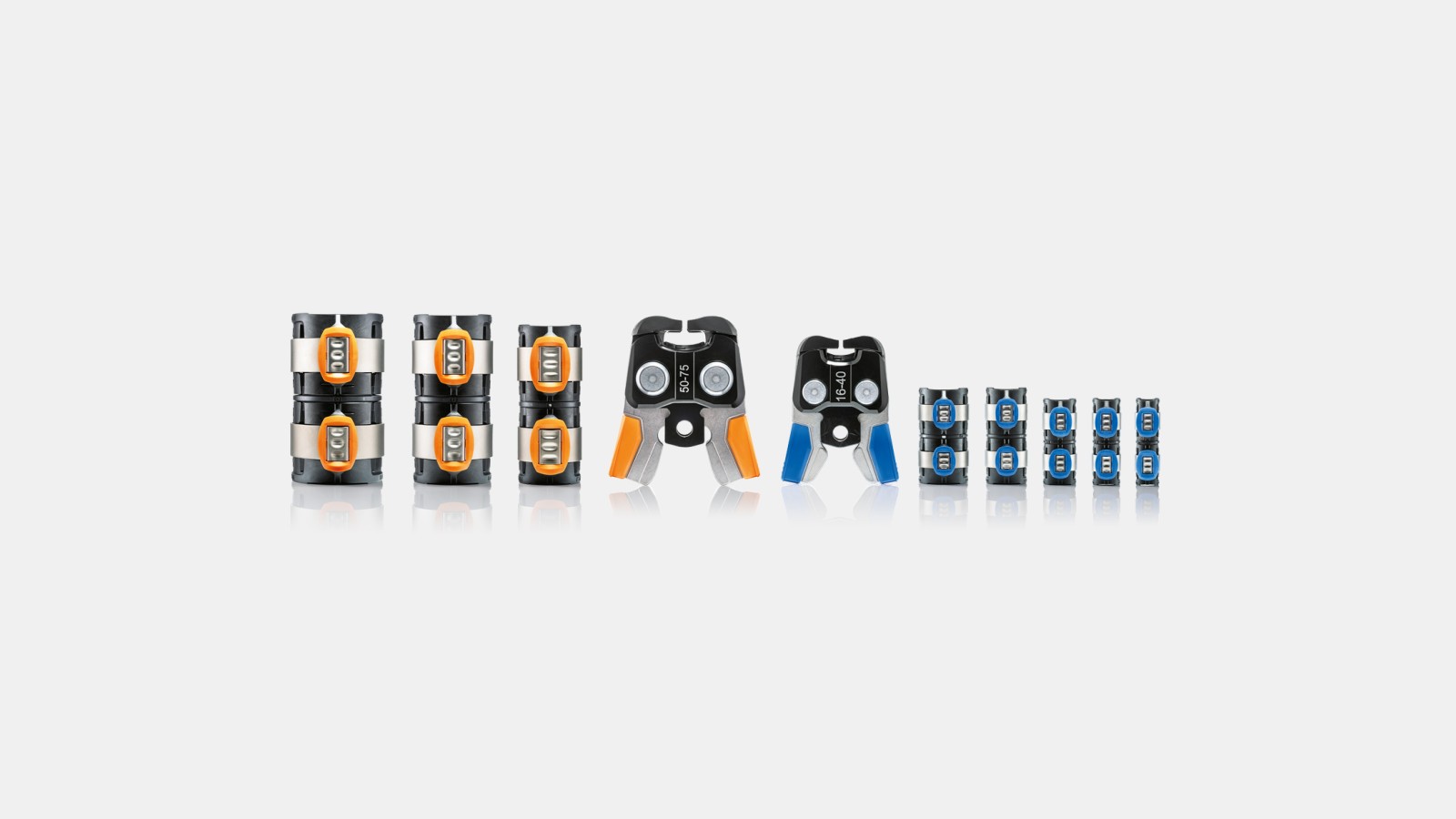

Avec seulement deux mâchoires de sertissage, il est possible d’usiner des tubes en huit dimensions de d16 à d75. Il n’est donc plus nécessaire de changer les mâchoires et de réduire considérablement le nombre d’outils nécessaires sur le chantier.

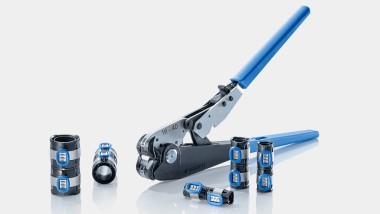

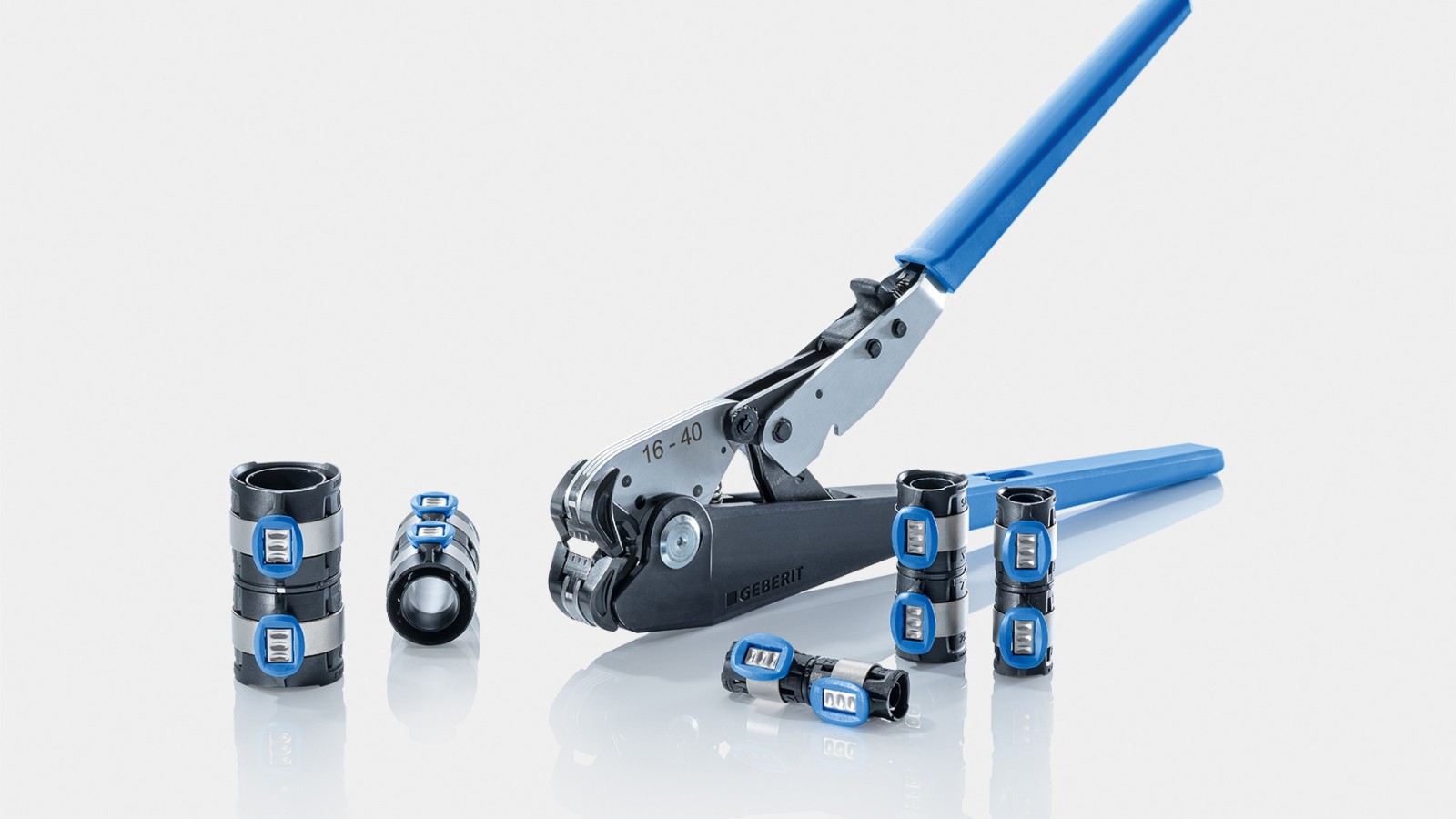

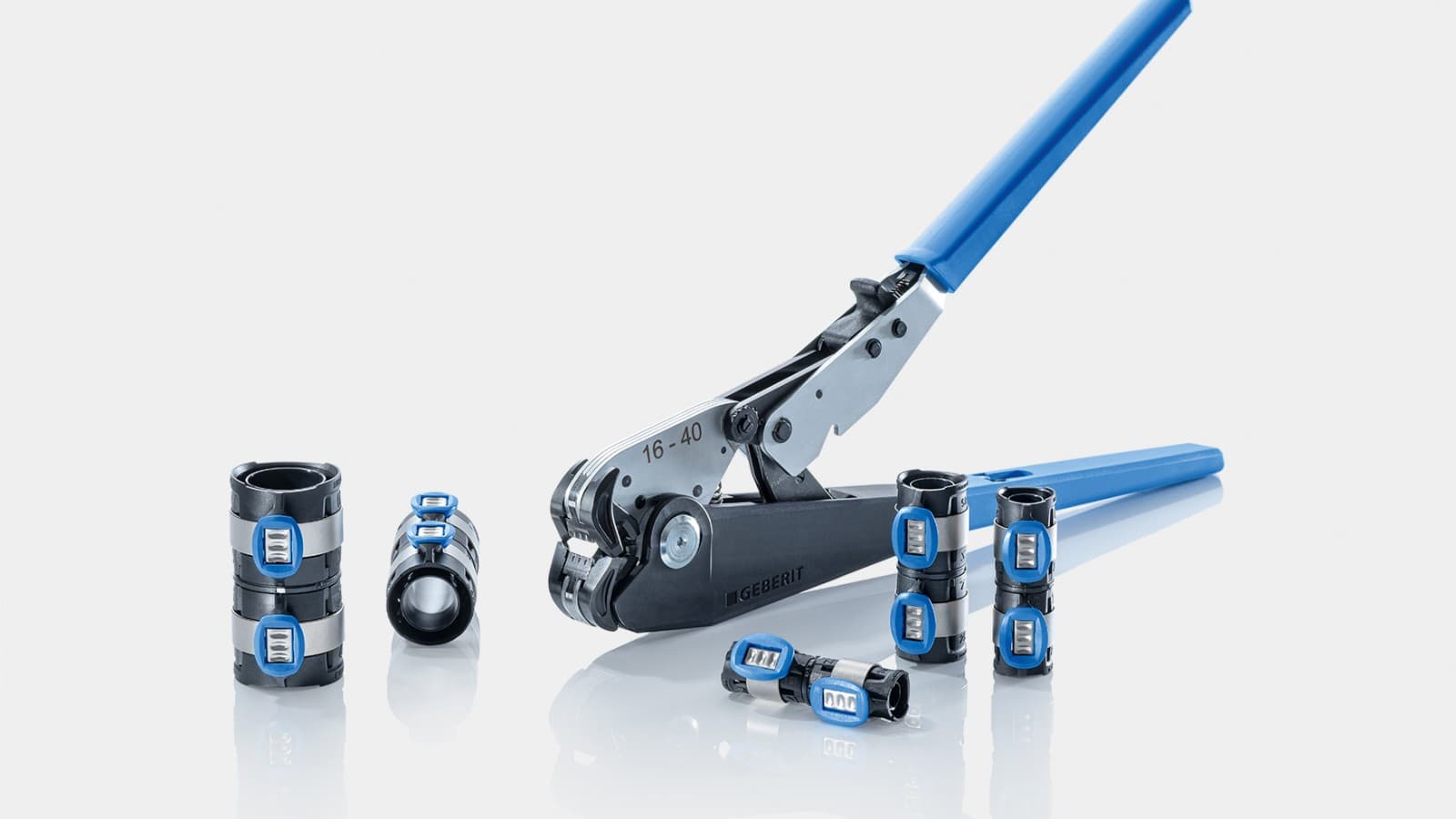

Les dimensions d16 à d40 peuvent être usinées à l’aide d’une pince à main. Par exemple, un immeuble entier peut être installé sans électricité ni remplacement de la batterie.

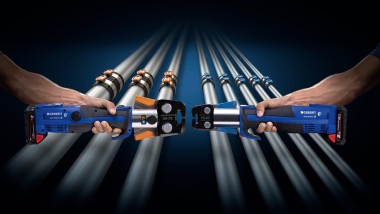

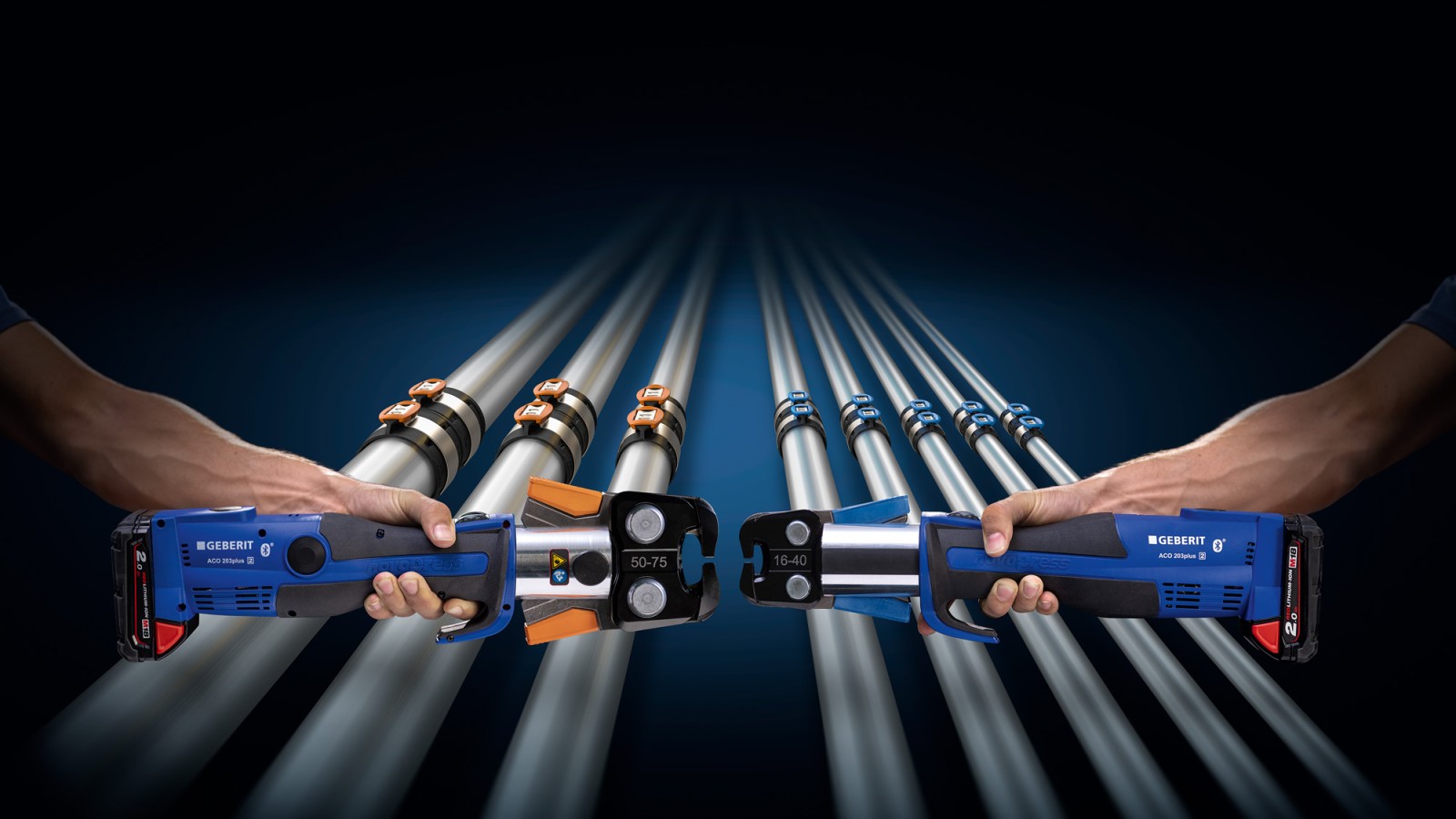

Le codage couleur assure une affectation claire de la mâchoire et de l’ajustement et évite les erreurs dues à la confusion.

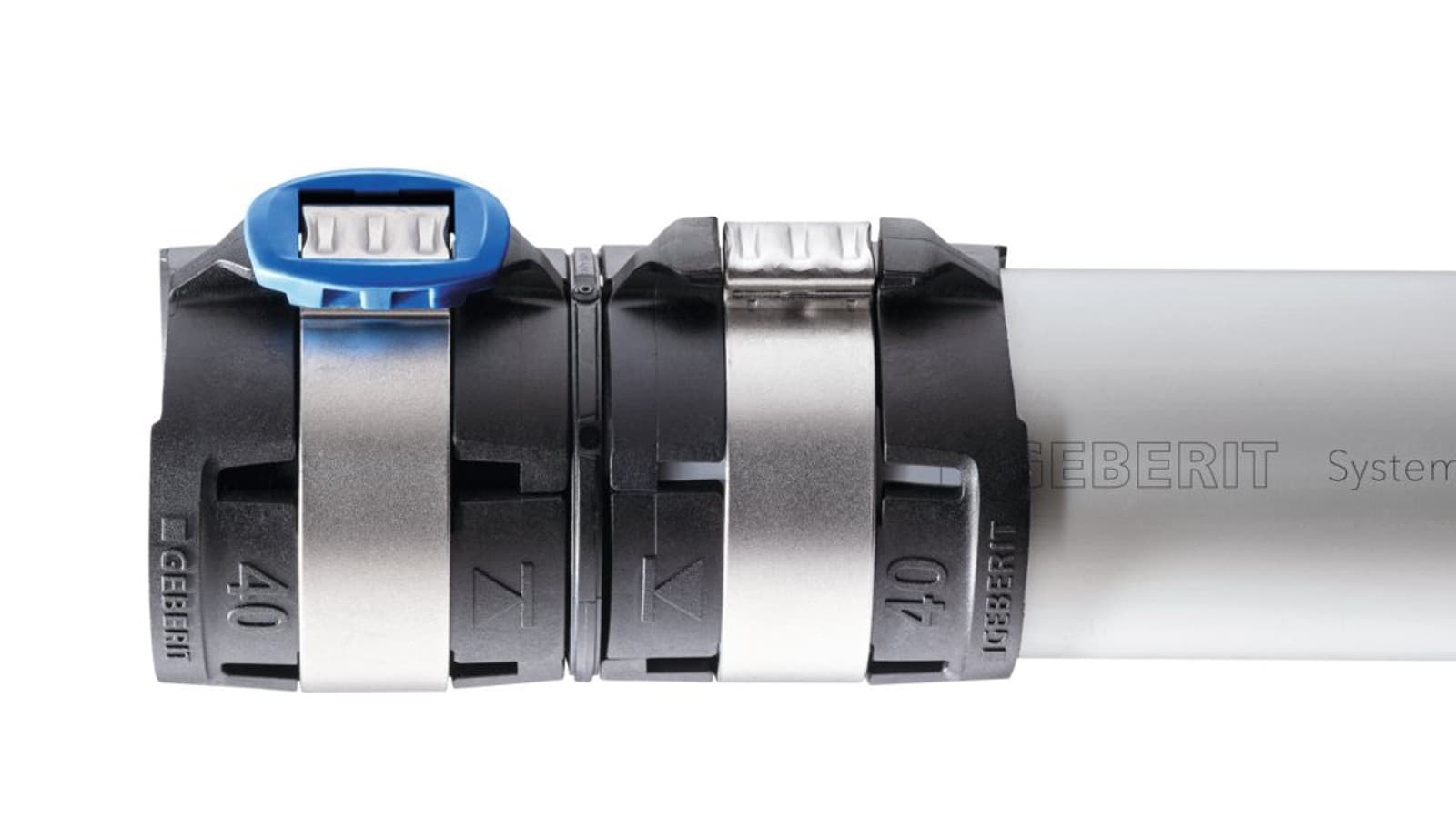

Raccordement sûr des tubes par contrôle
Geberit FlowFit assure la sécurité de l’usinage dans plusieurs domaines. La profondeur d’insertion du tube peut être vérifiée à l’aide de fenêtres d’observation dans le raccord.

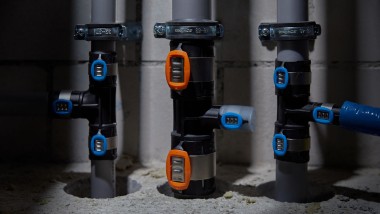

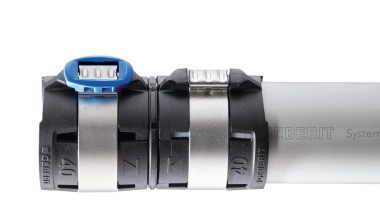

L’indicateur de sertissage coloré ne tombe qu’après un sertissage réussi, signalant ainsi clairement les joints non sertis lors de l’inspection visuelle.

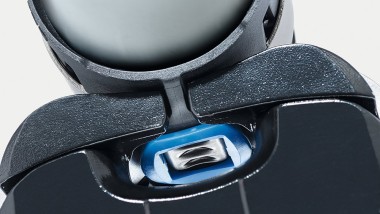

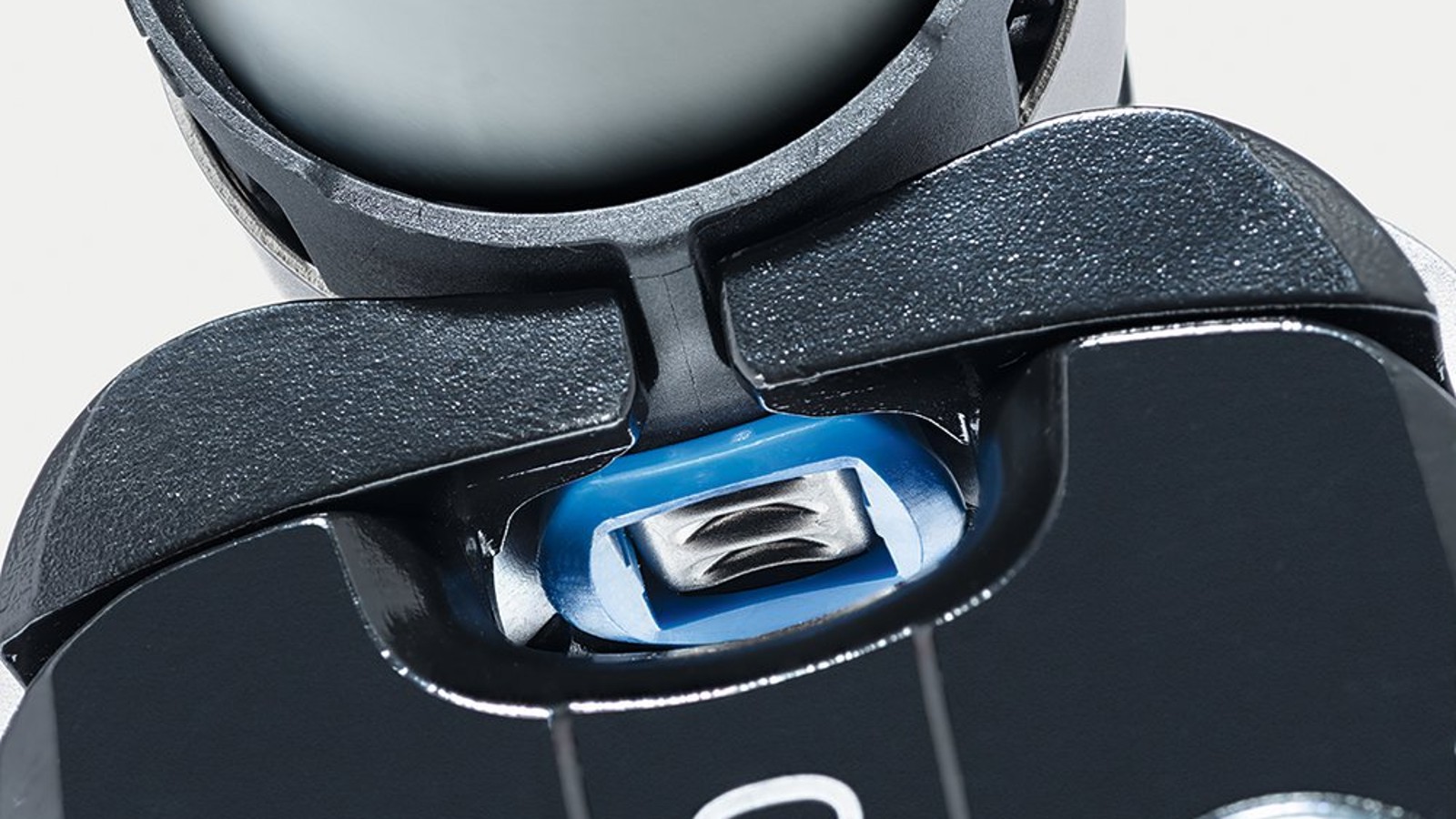

L’outil et l’indicateur de presse s’emboîtent l’un dans l’autre comme une serrure et une clé. Un sertissage incorrect dû à une mauvaise fixation de l’outil est donc presque impossible.

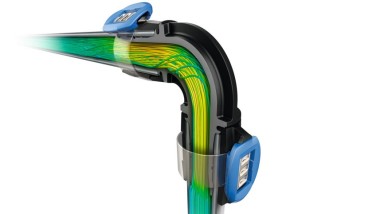

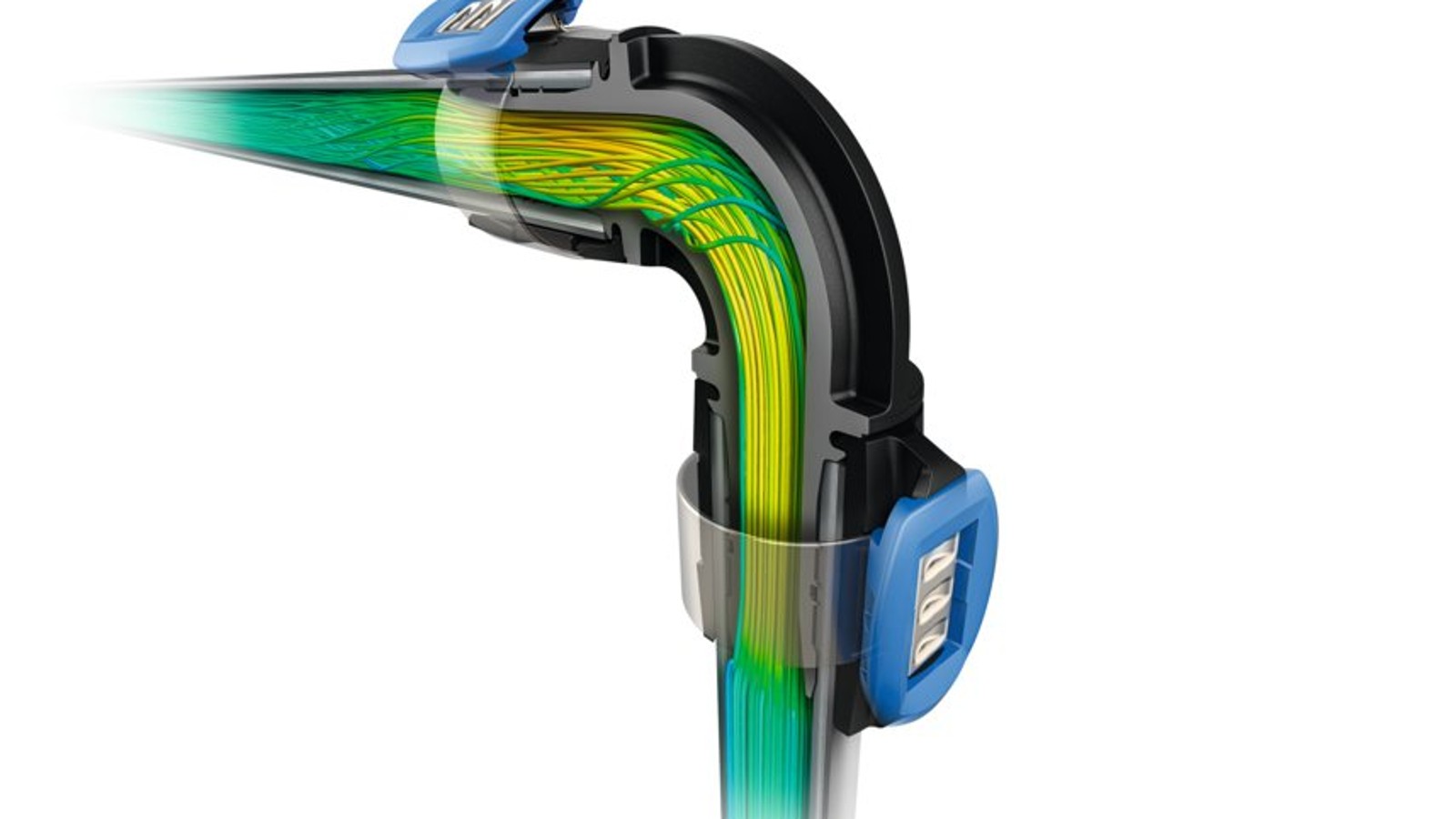

Installation propre sans pertes de pression
La conception optimisée du débit des raccords à sertir Geberit FlowFit permet de réduire considérablement les pertes de pression. La planification et l’installation avec des diamètres plus petits de l’installation d’eau potable deviennent possibles.
Cela permet de réduire les temps de production et les volumes d’eau, ce qui présente des avantages évidents pour l’hygiène de l’eau potable.

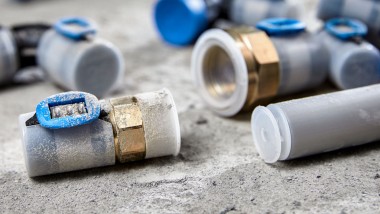

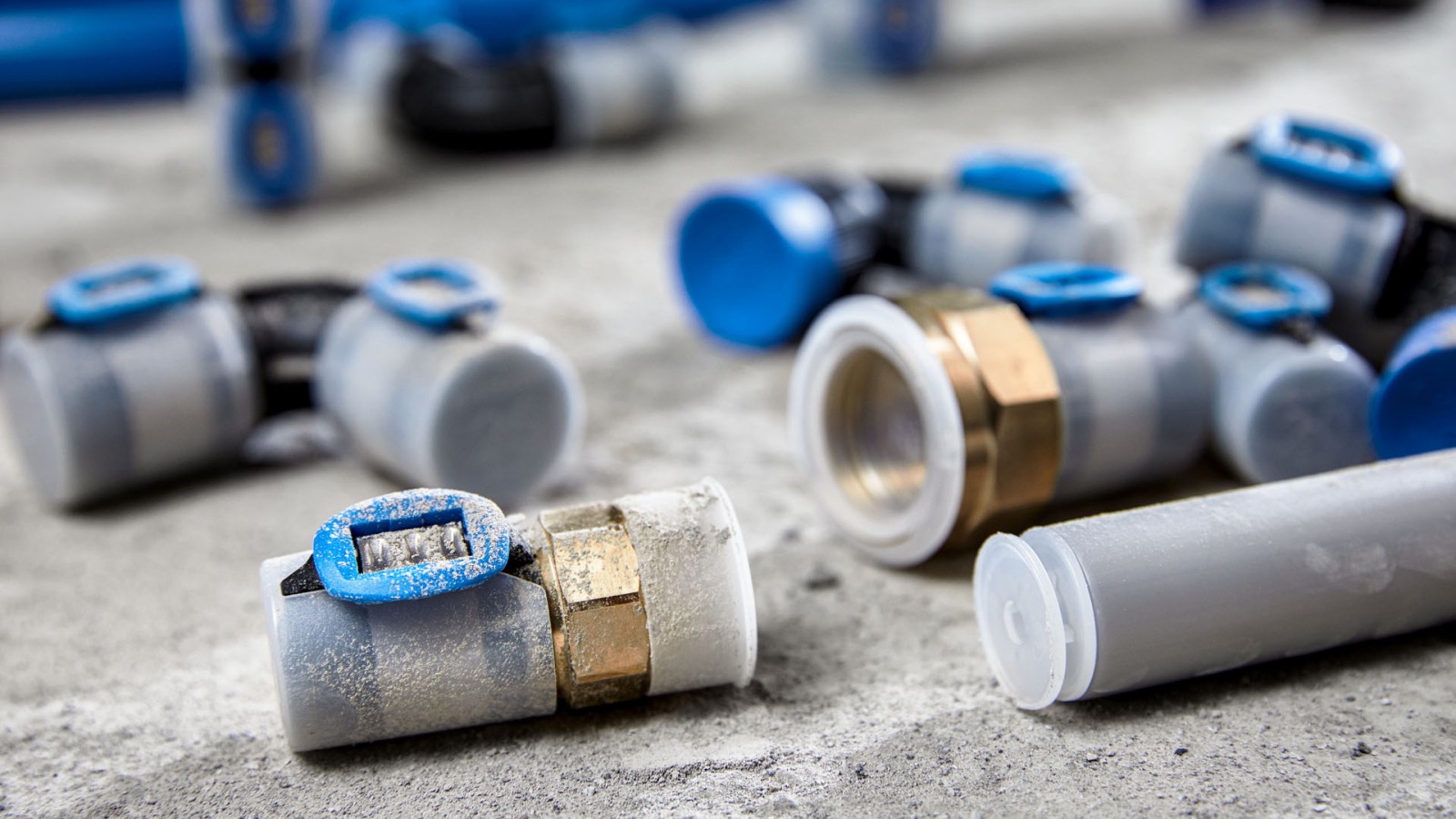

Tous les raccords et tuyaux Geberit FlowFit, y compris les raccords filetés, sont scellés par des capuchons de protection. Cela signifie qu’ils sont protégés en toute sécurité de la poussière et de la saleté pendant le transport et le stockage.
Geberit FlowFit en un coup d’œil
Faits et chiffres
Aperçu de l'assortiment
8 largeurs nominales de d16 à d75
Environ 500 raccords et composants
Tubes multicouches (ML), également disponibles dans un tube de protection ou pré-isolés
Tubes système en polybutène (PB), également disponibles en tube de protection
Adaptateur MasterFix pour des raccords vissés sûrs et sans outil aux appareils sanitaires Geberit
Vaste assortiment de raccords et de transitions pour d'autres systèmes
Dimensions
| Diamètre nominal DN | Dimension d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2,8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |

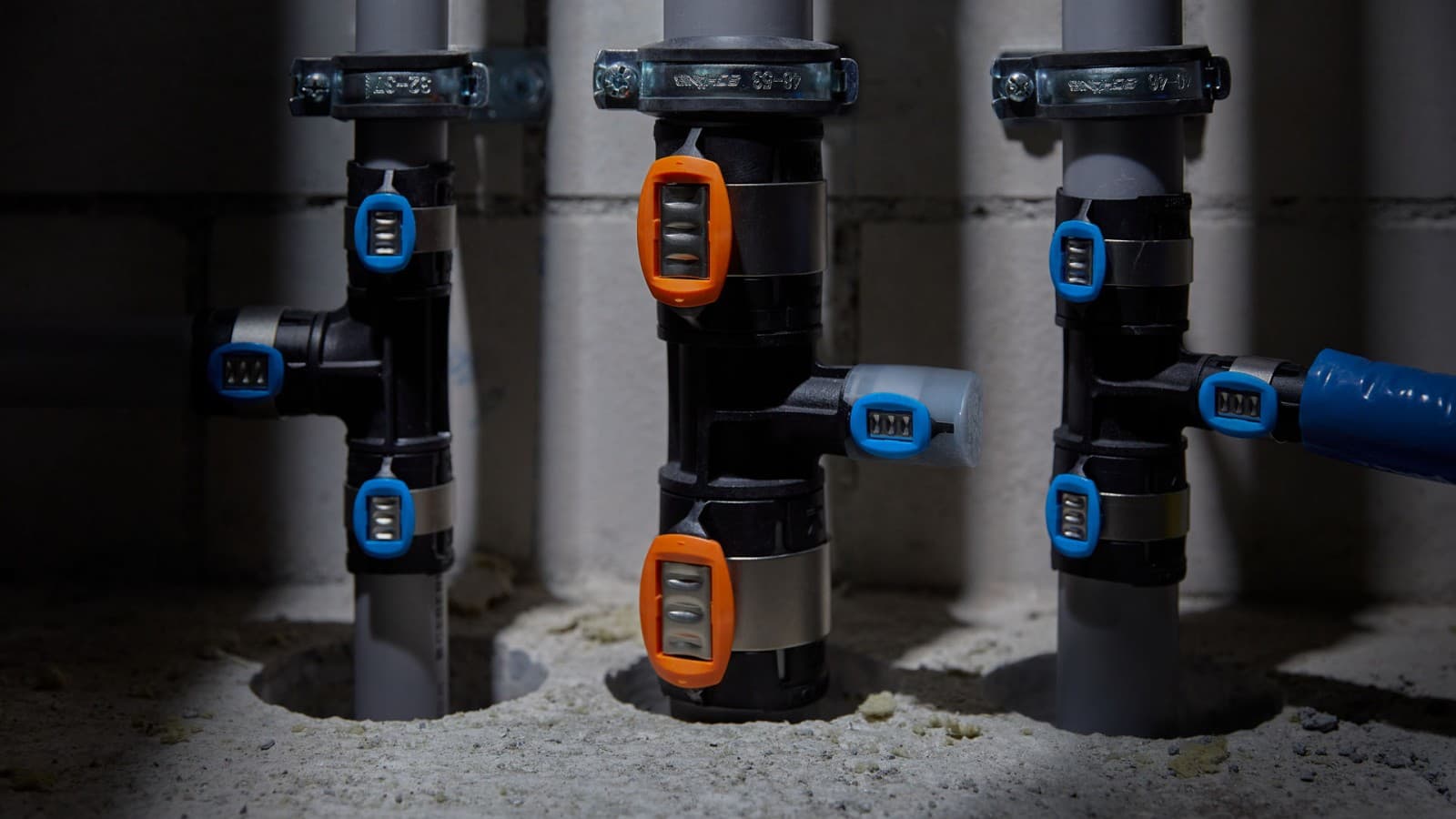

Raccords
Assortiment exhaustif

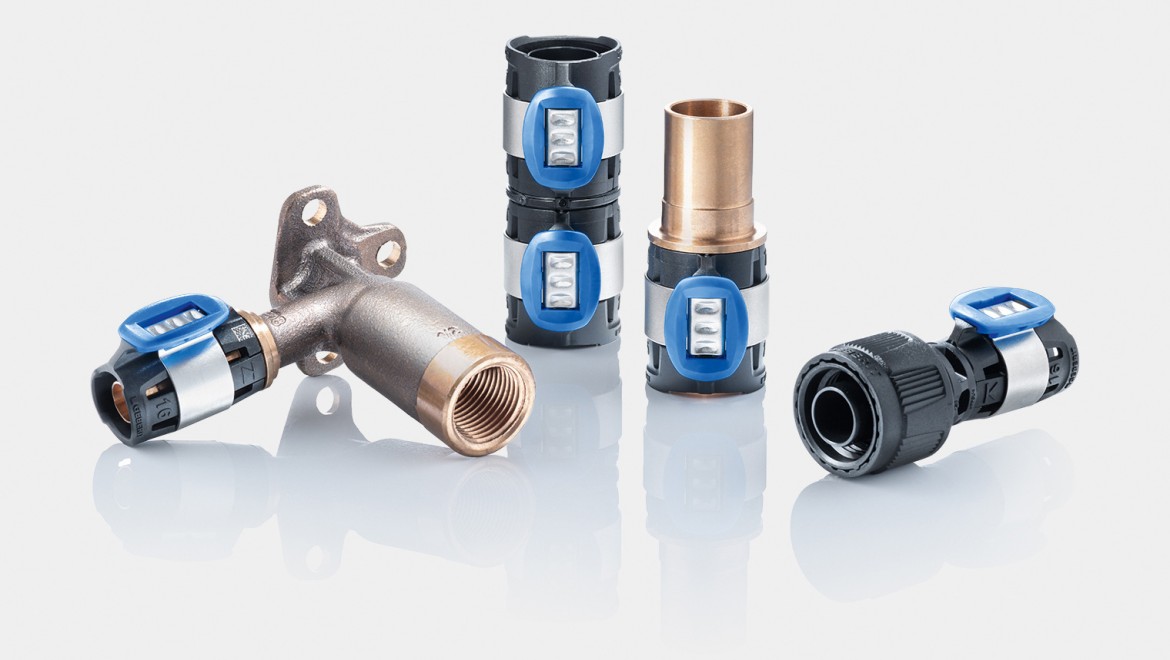

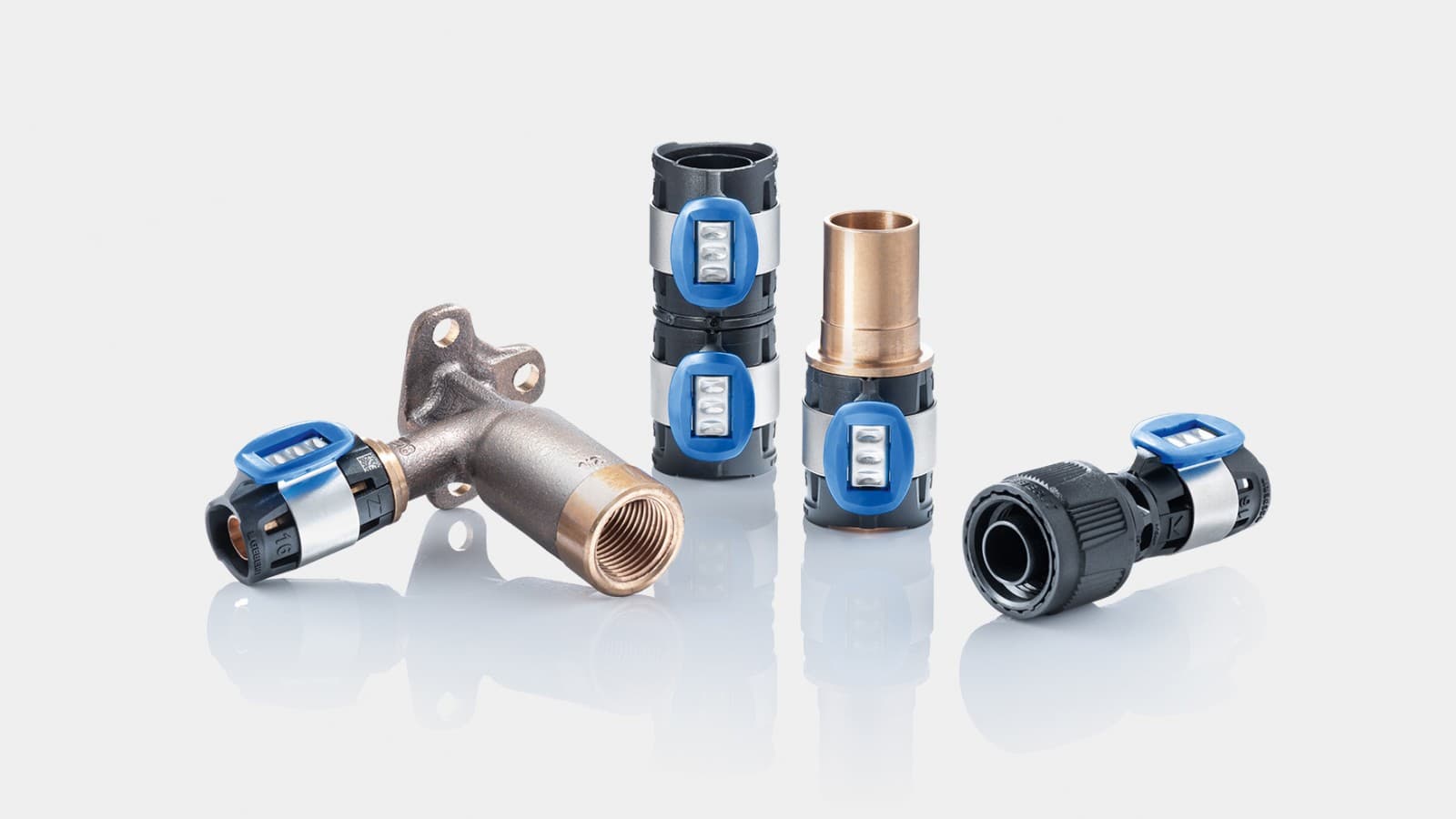

Geberit FlowFit offre un assortiment complet de raccords en PPSU, bronze sans plomb et bronze au silicone. La gamme comprend des raccords standards et spéciaux.
Raccordements d’excellence

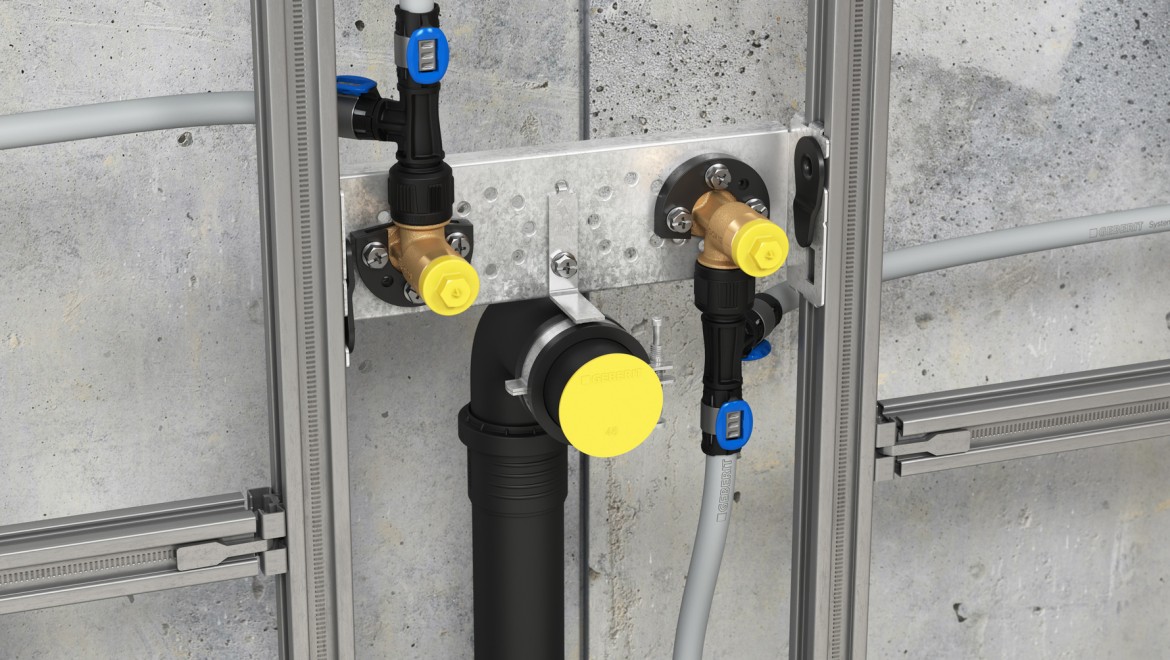

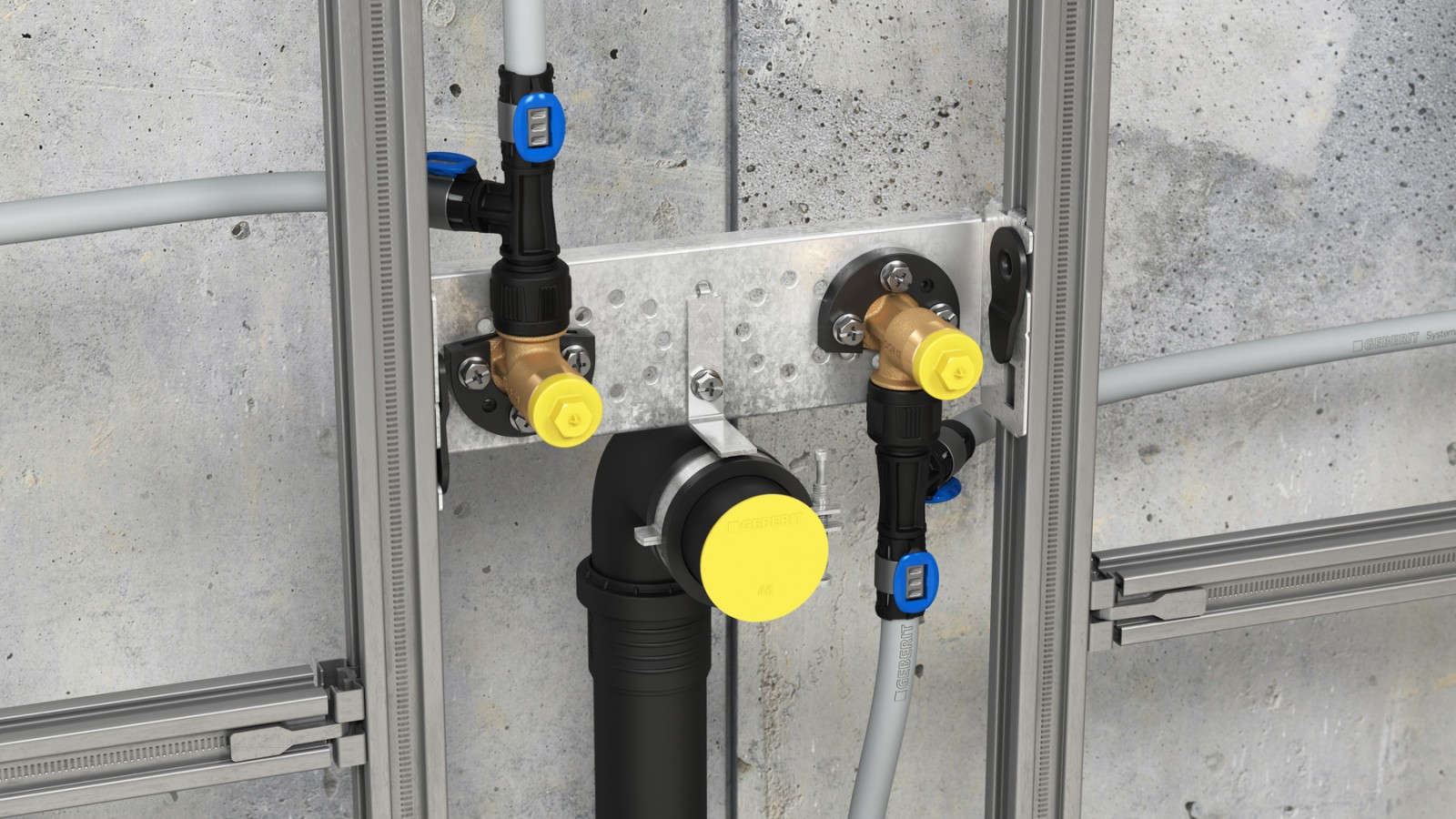

Geberit FlowFit peut être raccordé sans outil à toutes les robinetteries et tous les raccords Geberit avec l’adaptateur MasterFix. Le raccordement peut ensuite être retiré même après une longue période d’utilisation.
Combinaisons en toute simplicité

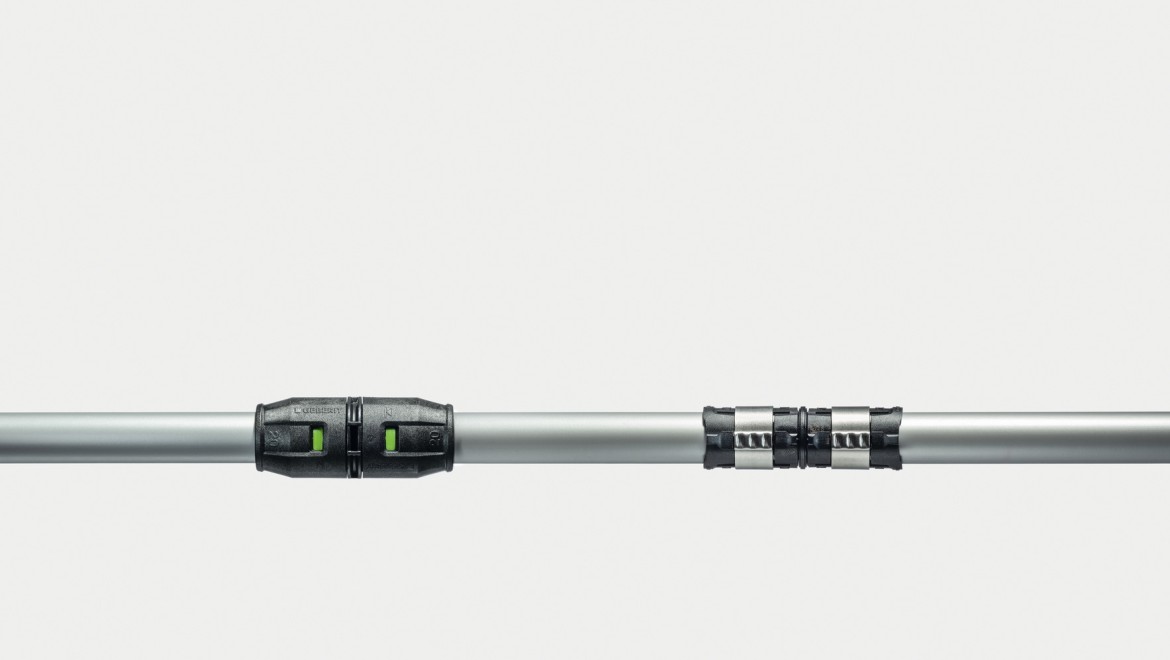

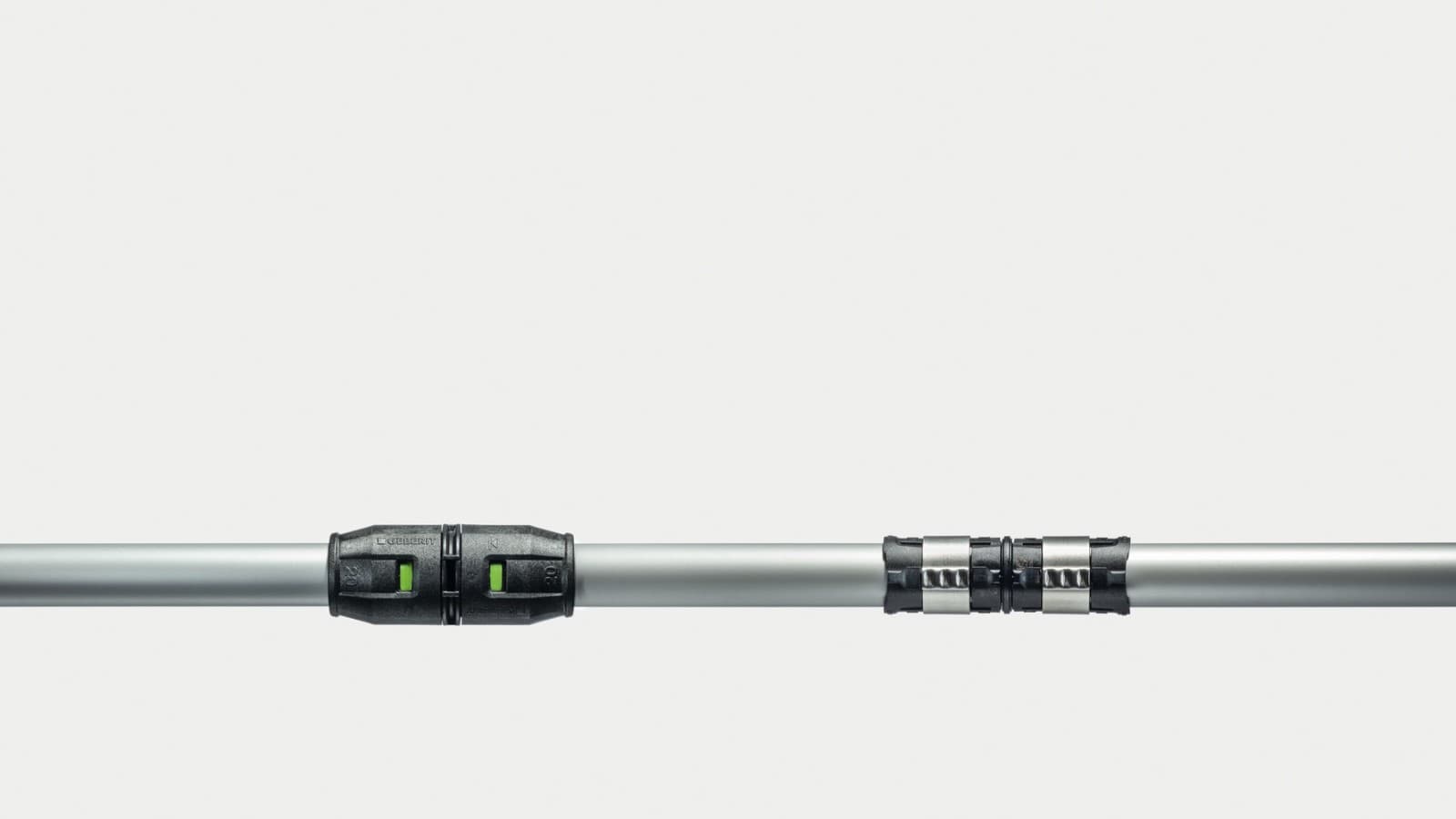

Les tubes Geberit FlowFit peuvent également être utilisés avec des raccords Geberit PushFit. Des adaptateurs sont aussi disponibles pour le raccordement à d’autres systèmes d’alimentation Geberit.
Tubes

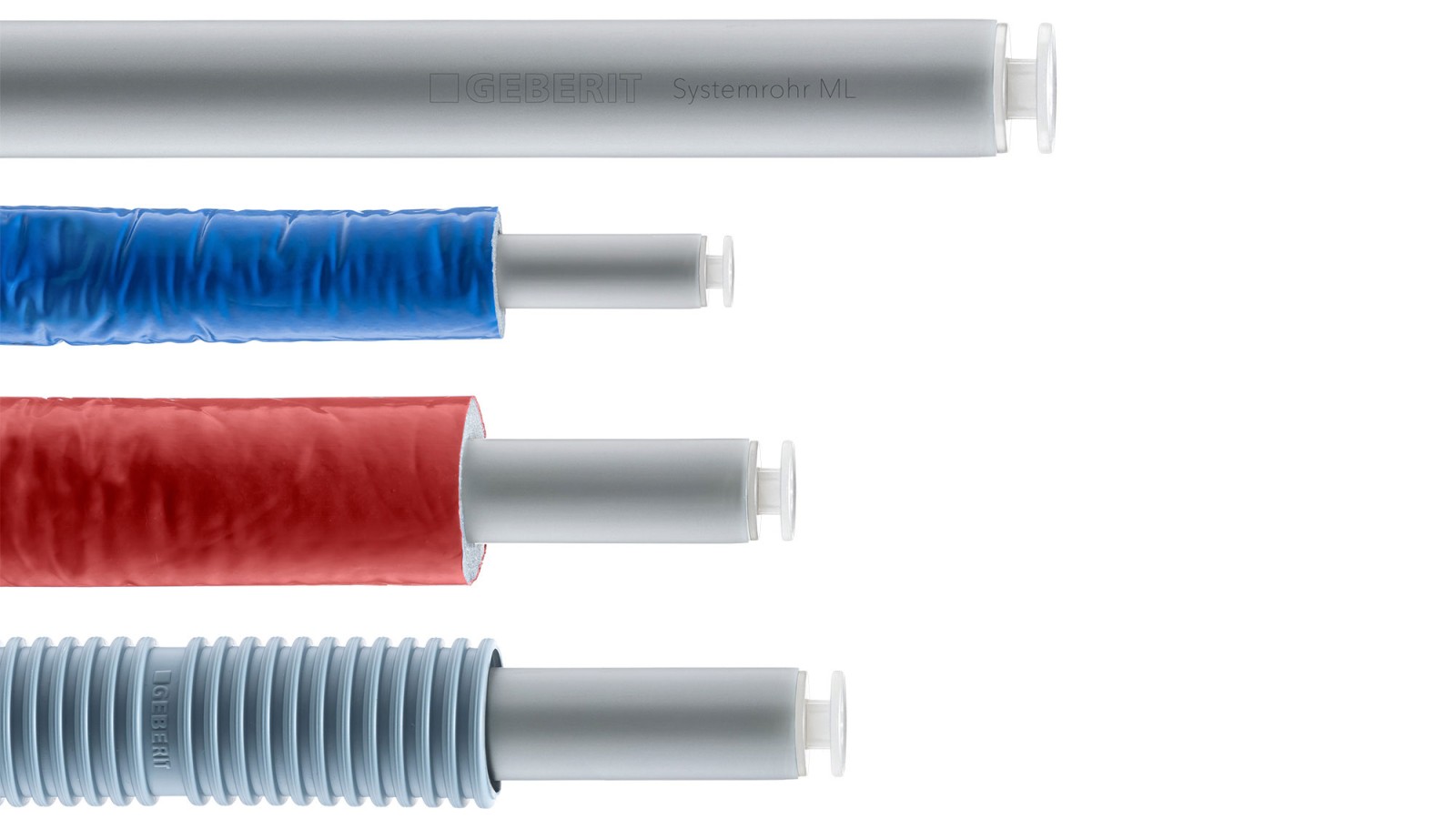

TUBE MULTICOUCHE GEBERIT
- Tube multicouche pour toutes les applications
- Léger et indéformable
- Disponible sous forme de tube brut dimensions d16 à d75
- Avec gaine de protection ou isolation en mousse de polyéthylène pour les dimensions d16 et d20
- Différentes épaisseurs d’isolation au choix avec revêtement résistant bleu et rouge
- Bouchons de protection aux extrémités pour prévenir les salissures et la pénétration de particules
- Disponible en couronne pour les dimensions d16 à d32

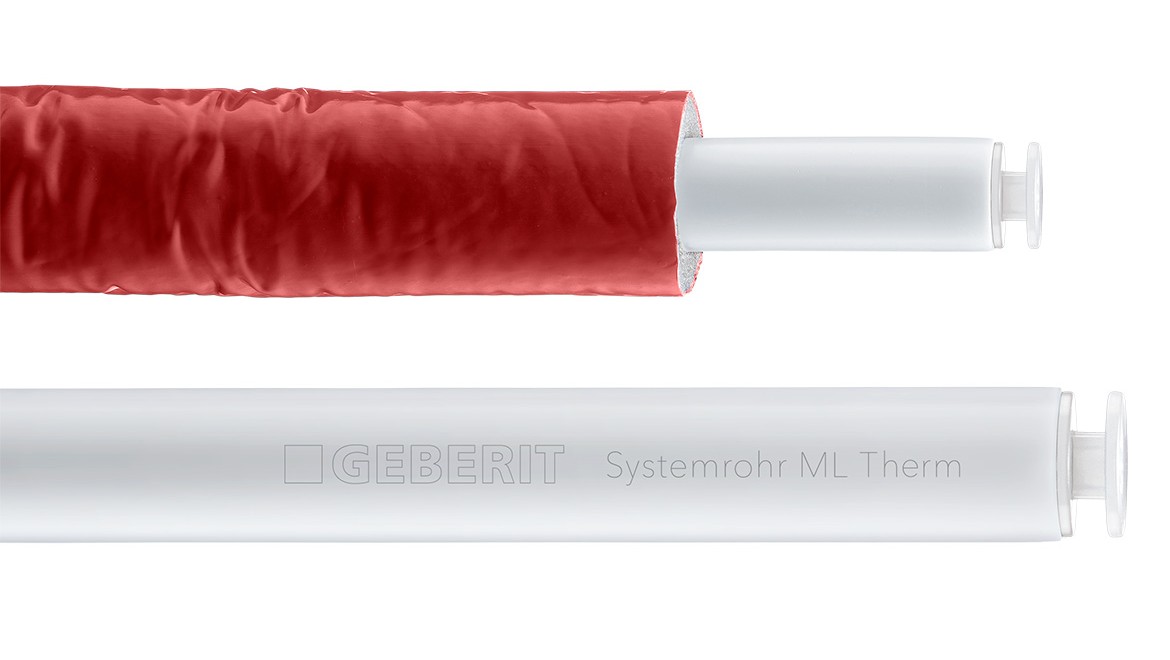

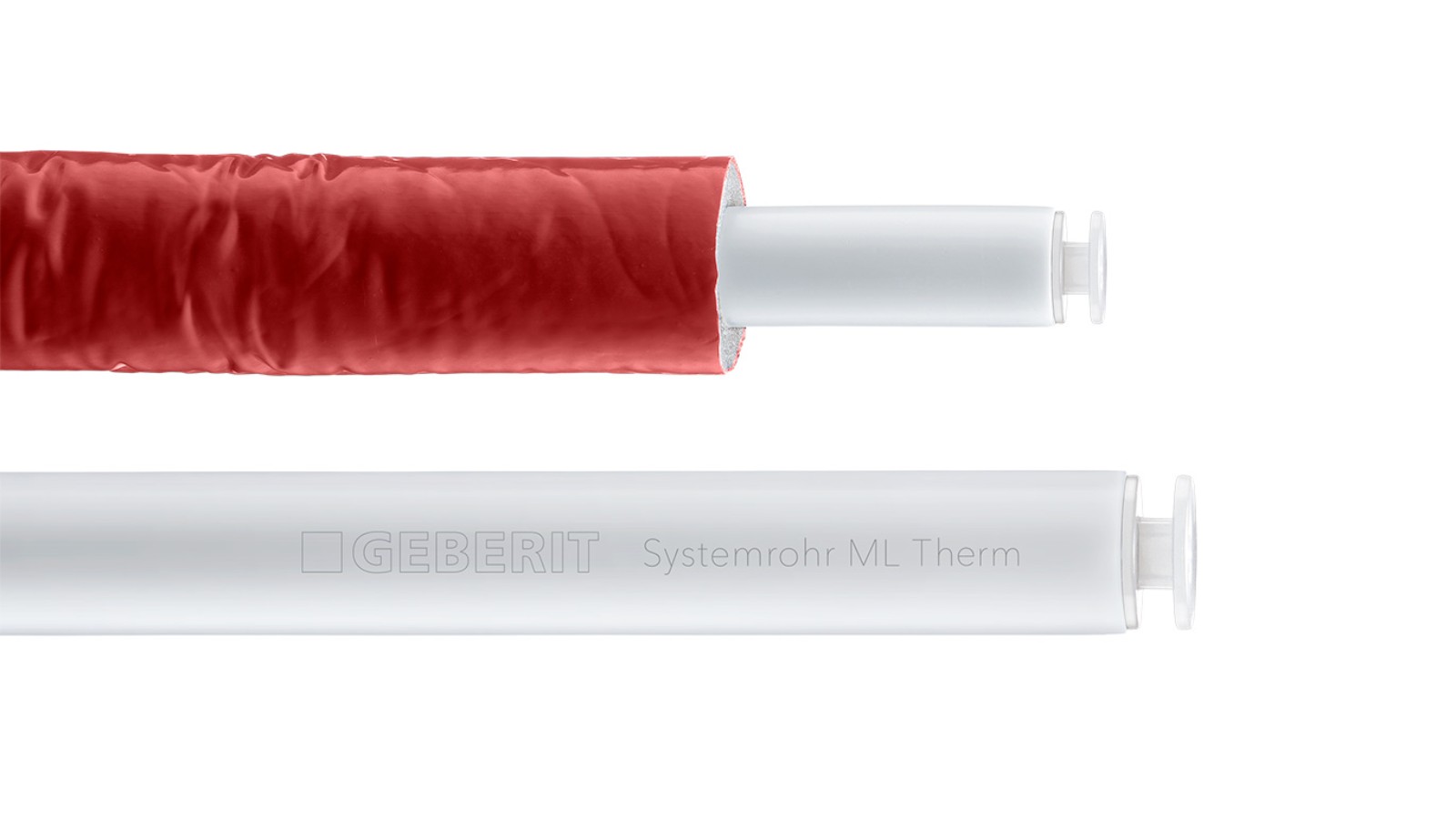

TUBE MULTICOUCHE GEBERIT THERM
- Pour les installations de chauffage
- Disponible en couronne pour les dimensions d16 à d25
- Avec isolation en mousse de polyéthylène pour les dimensions d16 et d35, revêtement résistant rouge
- Disponible en couronne

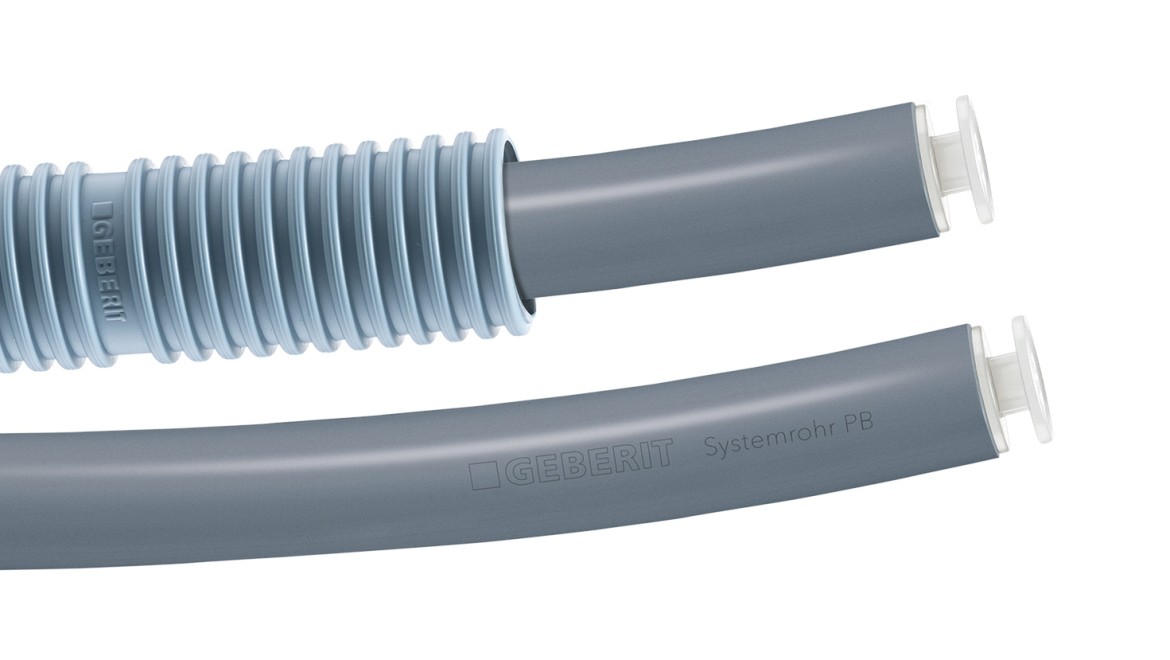

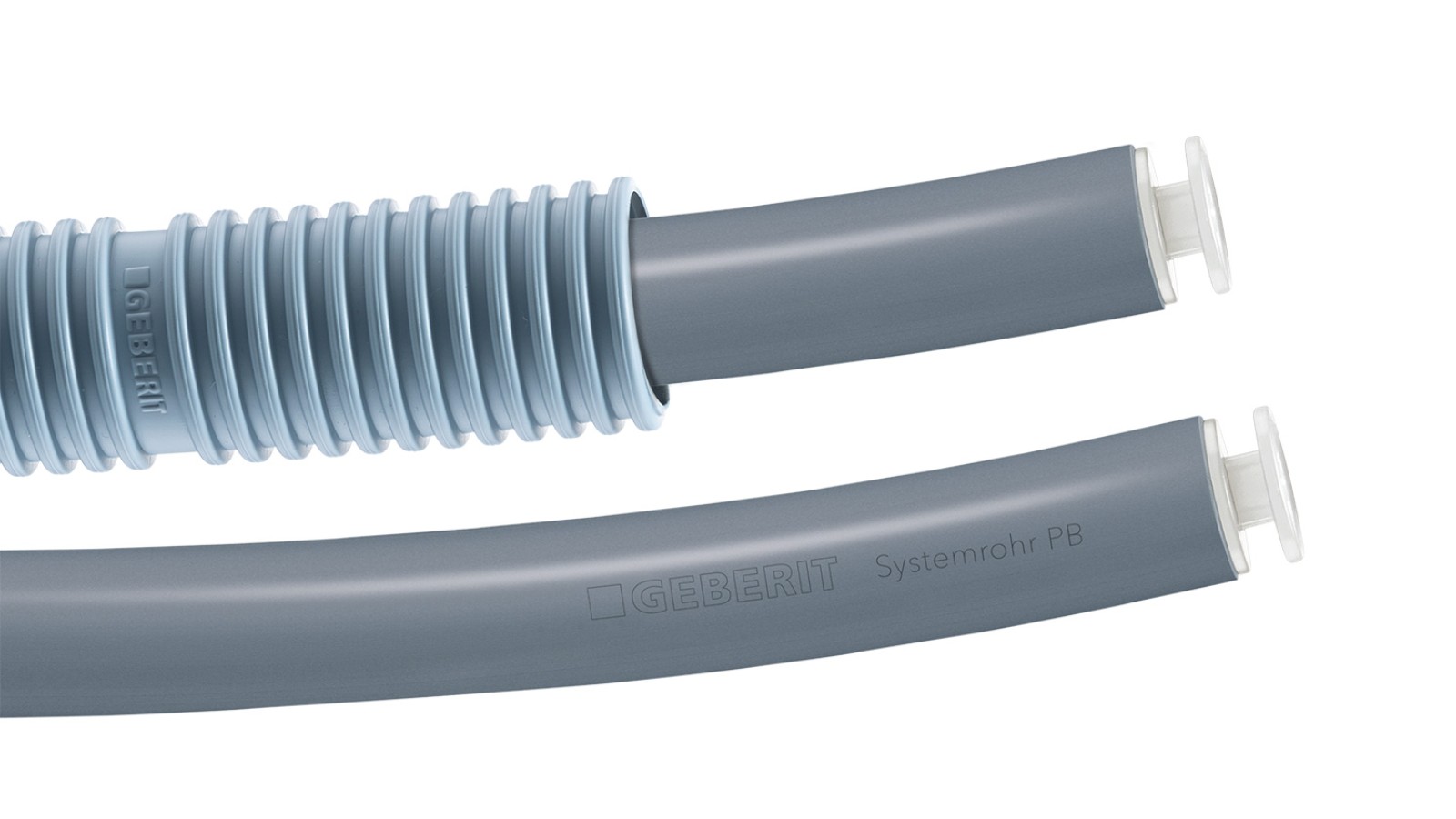

Geberit système de tubes PB
- Tube flexible en plastique
- Dimensions disponibles : 16, 20 et 25 mm
- Également disponible dans le tube de protection
- Disponible en bobines
Déclaration environnementale du produit
Déclaration environnementale de produit (EPD)
Les déclarations environnementales de produits (EPD) créent de la transparence et permettent de comparer les produits en termes d'impact sur l'environnement.
Des déclarations environnementales de produits sont disponibles pour les tubes Geberit FlowFit et pour les raccords Geberit FlowFit les plus courants (en anglais) :
Tubes du système Geberit FlowFit ML
Tubes du système Geberit FlowFit PB
Raccords en plastique Geberit FlowFit
Raccords métalliques Geberit FlowFit
Installation
Comment fonctionne l’installation
Assortiment de produits Geberit FlowFit Articles, informations techniques et autres
![Image de Compatibilité des outils de sertissage [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/71/54/DAS_1947154_20201020_093956.jpg "Image de Compatibilité des outils de sertissage [2] - \"GEBERIT\"")
![Image de Compatibilité des outils de sertissage [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/74/DAS_1826274_20210310_104026.jpg "Image de Compatibilité des outils de sertissage [2] - \"GEBERIT\"")
![Image de Compatibilité des outils de sertissage [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/37/19/DAS_2143719_20210323_155041.jpg "Image de Compatibilité des outils de sertissage [2] - \"GEBERIT\"")
![Image de Compatibilité des outils de sertissage [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/84/DAS_1826284_20200702_132657.jpg "Image de Compatibilité des outils de sertissage [2] - \"GEBERIT\"")
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Outils de planification utiles pour Geberit FlowFit
Plug-In Geberit BIM
En supplément des données CAD classiques, Geberit met à disposition des données BIM spécifiques afin de faciliter les processus de planification d'installations techniques.
Geberit ProPlanner
Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.
Système de reprise pour un système de distribution durable

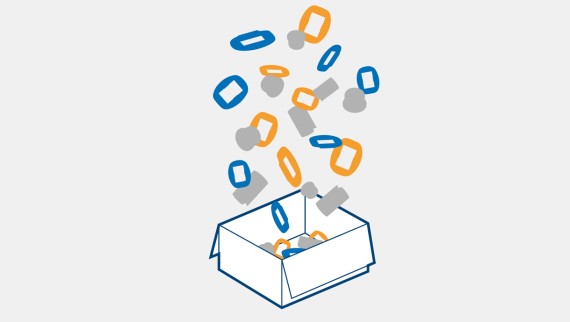

1. Collect protective caps and pressing indicators
Collect the protective caps and pressing indicators in a cardboard box with maximum dimensions of 120 x 60 x 60 cm.

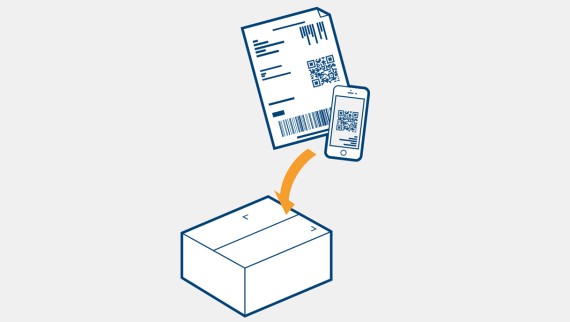

2. Print a DHL shipping label
Print out the DHL shipping label or have a digital label sent to your smartphone.
3. Free shipping with DHL
Drop off the package at your nearest DHL collection point.
Découvrez des produits similaires
Geberit Mepla
Le tube multicouches et le système de sertissage Geberit Mepla sont parfaitement adaptés aux installations d'eau potable, d'air comprimé, de chauffage et de génie climatique.

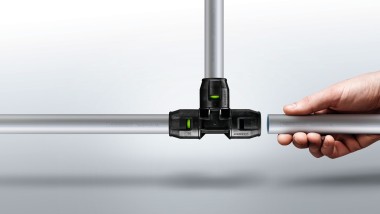

Geberit PushFit
Geberit PushFit – Le système à emboîter rapide pour le raccordement d'étage à l'alimentation en eau potable et au chauffage.
Outils et accessoires Geberit pour systèmes d'alimentation
Les mâchoires, chaînes de sertissage et mâchoires adaptateurs Geberit permettent de réaliser des sertissages homologués. Ces outils constituent donc la base même pour l'homologation des systèmes.
Systèmes d’alimentation
Les bâtiments modernes doivent être approvisionnés en eau, en chaleur, en énergie et en air frais. C'est là que Geberit intervient avec une gamme étendue de solutions fiables et durables.

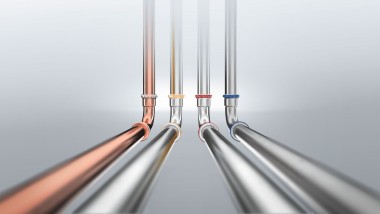

Geberit Mapress
