Projet résidentiel avec Geberit SuperTube Europakarree, Erfurt (DE)
La technologie Geberit SuperTube a été retenue pour le projet résidentiel Europakarree afin d’assurer une évacuation efficace des eaux usées, de simplifier l’installation et d’offrir une plus grande liberté de conception.

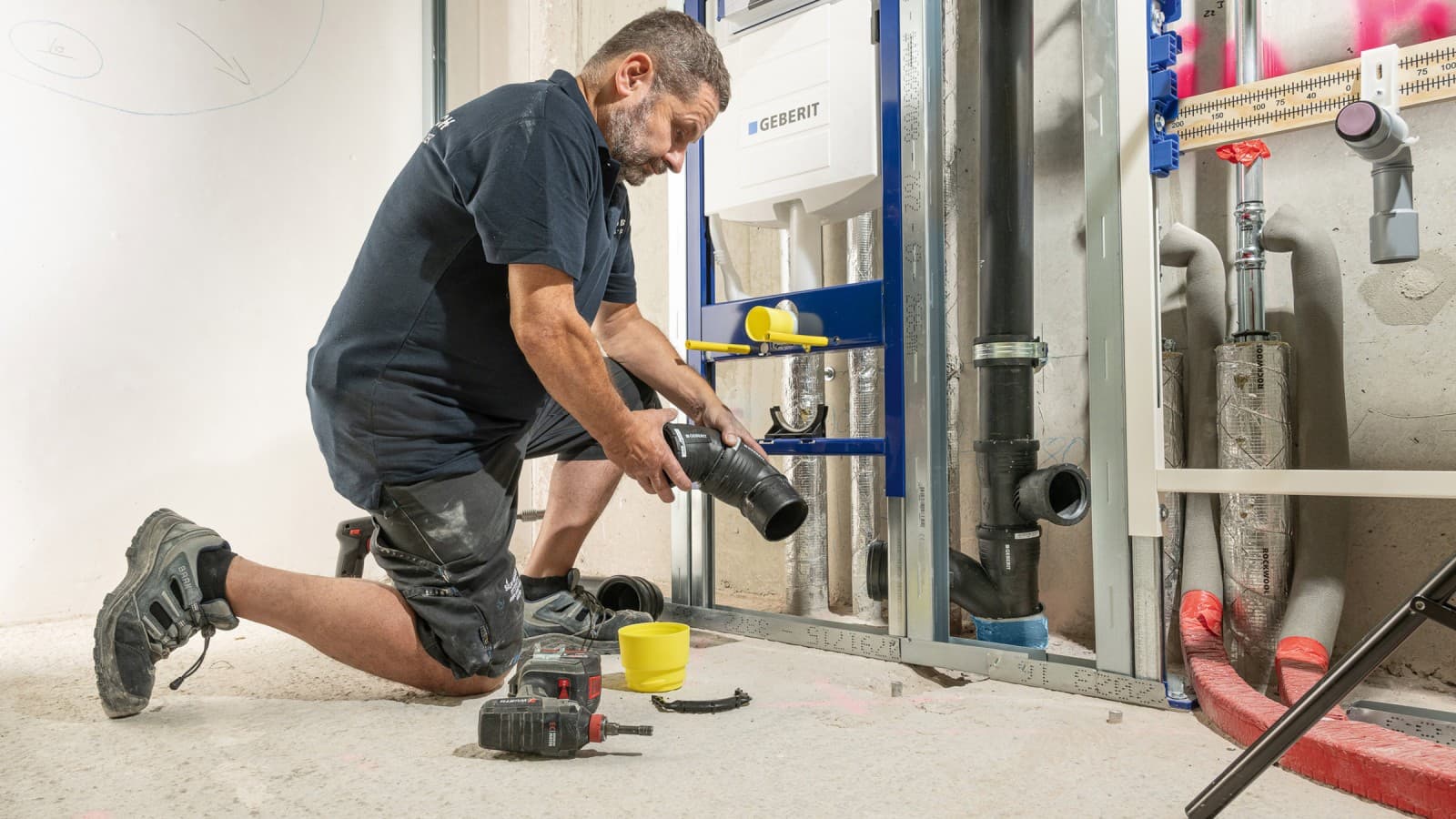

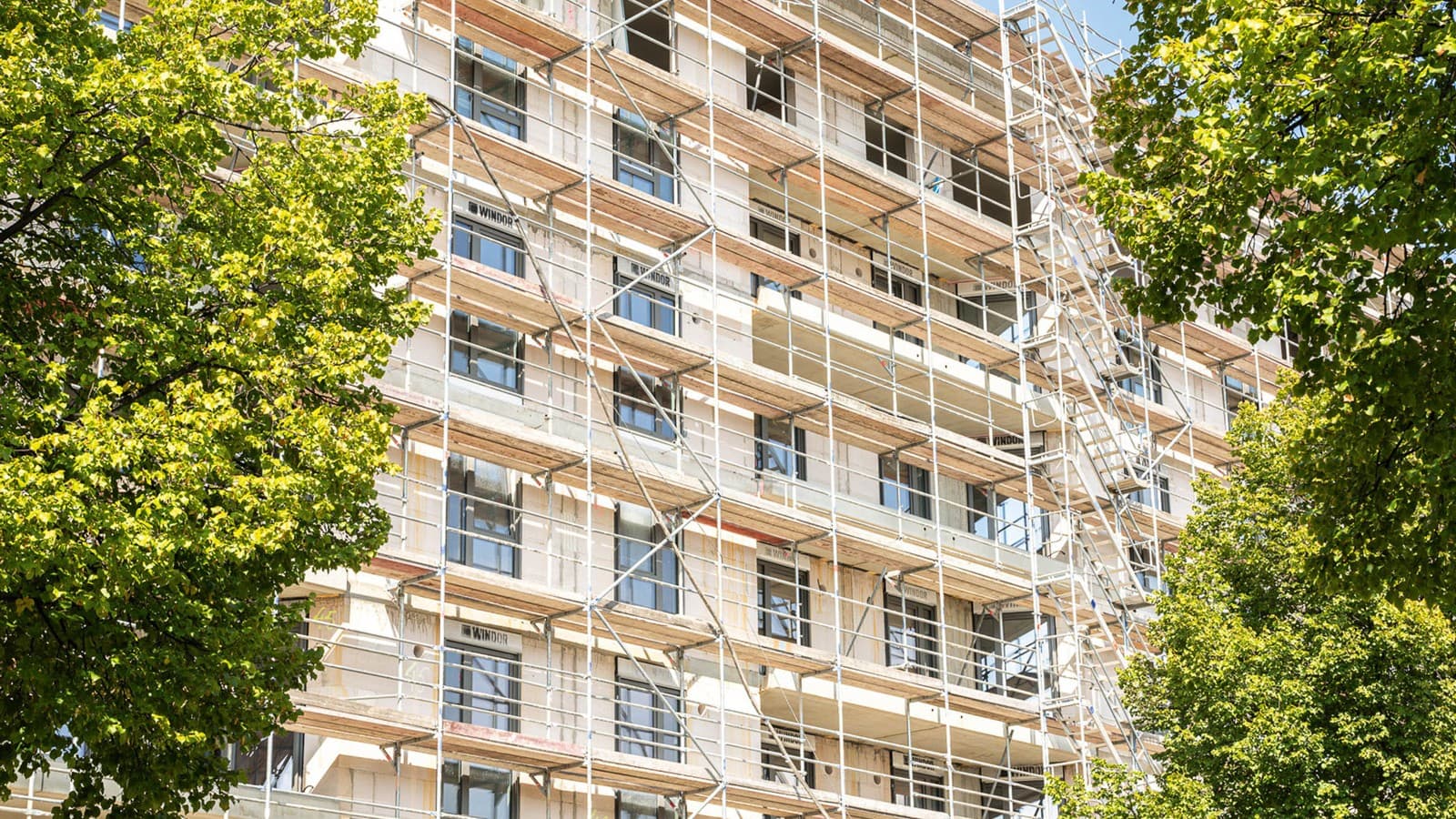

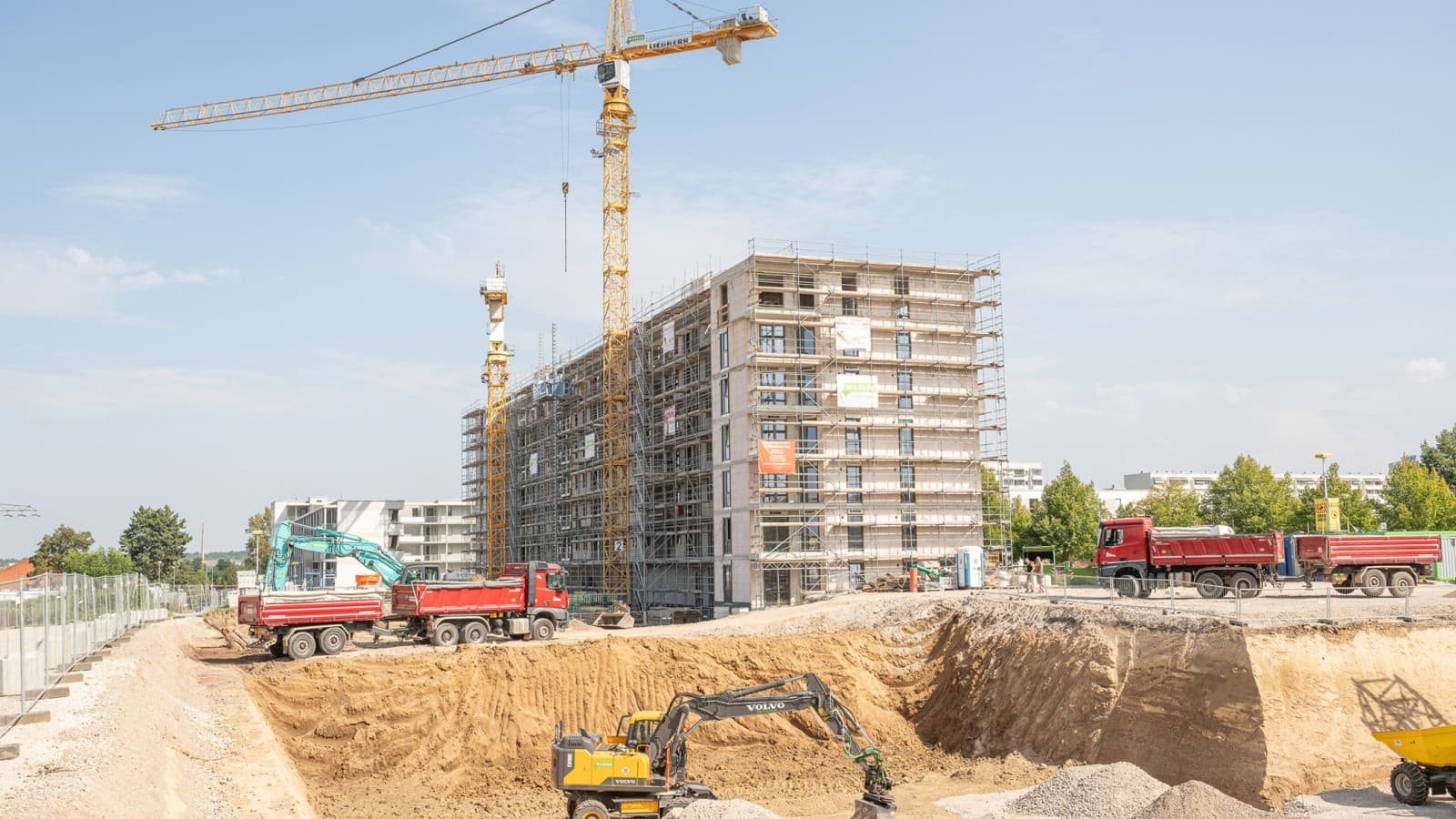

Le projet résidentiel Europakarree à Erfurt prévoit la réalisation d’environ 600 logements modernes de haute qualité, comprenant des appartements en accession à la propriété, des logements locatifs et des logements sociaux.
Dans la phase de construction H, la technologie Geberit SuperTube associée au système d’évacuation Geberit Silent-Pro a été utilisée pour la première fois sur un bâtiment de sept étages.
L’un des principaux défis des bâtiments résidentiels complexes consiste à respecter les hauteurs sous plafond requises. La technologie Geberit SuperTube se distingue également sur ce point, car elle permet d’installer des conduites horizontales sans pente sur des longueurs allant jusqu’à 6 mètres. Cette caractéristique facilite considérablement le respect des contraintes architecturales et techniques du projet.
Geberit SuperTubea déjà été retenu pour les prochaines phases de construction de cet ensemble résidentiel.
Le projet en bref
Planifier la construction de logements en toute sécurité
Dans la construction de logements, les conduites de chute de plus de 10 m sont courantes et exigeantes sur le plan normatif.
Faciles à planifier
Avec Geberit SuperTube, les conduites de drainage sont beaucoup plus faciles à mettre en œuvre.
Respecter les hauteurs de l'espace
La technologie SuperTube permet de réaliser des conduites horizontales sans pente (jusqu'à 6 mètres pour d110).
Installation efficace
L'absence de conduites de dérivation permet de réduire la quantité de matériel nécessaire ainsi que le temps et les efforts d'installation.
Témoignage client
L'espace supplémentaire offre une plus grande hauteur sous plafond. Lors de précédents projets de construction, nous étions souvent très proches de la hauteur sous plafond minimale de 2,20 m au rez-de-chaussée, et il arrivait même qu'il soit impossible d'installer une conduite d'évacuation au plafond. Avec SuperTube, nous rencontrons beaucoup moins de contraintes d'espace, ce qui représente un avantage majeur. Nous ne parlons pas de plusieurs dizaines de centimètres, mais d'environ 10 cm. Et cela suffit à résoudre de nombreux problèmes.
Vous avez un projet similaire ? Nous trouverons la solution qui vous convient.
Les exigences du projet Respect des hauteurs sous plafond
La planification et la construction d'immeubles résidentiels de plusieurs étages présentent des défis spécifiques. Par exemple, les dévoiements horizontaux des colonnes de chute, qui doivent être installés avec une pente conformément à la norme DIN 1986-100, peuvent limiter les hauteurs sous plafond au rez-de-chaussée.
Par ailleurs, toute colonne de chute présentant un dévoiement supérieur à 10 mètres nécessite une conduite de dérivation (bypass). Cette dernière occupe un espace précieux dans les gaines techniques et implique des carottages supplémentaires ainsi que la mise en œuvre de mesures de protection incendie.
Dans la phase de construction H du projet Europakarree à Erfurt, une exigence supplémentaire devait être respectée : dans les salles communes et espaces de réunion, la hauteur sous plafond devait être d'au moins 2,90 m. Cependant, la coordination avec les autres corps de métier pour suspendre une conduite dévoyée avec pente s'est révélée complexe.

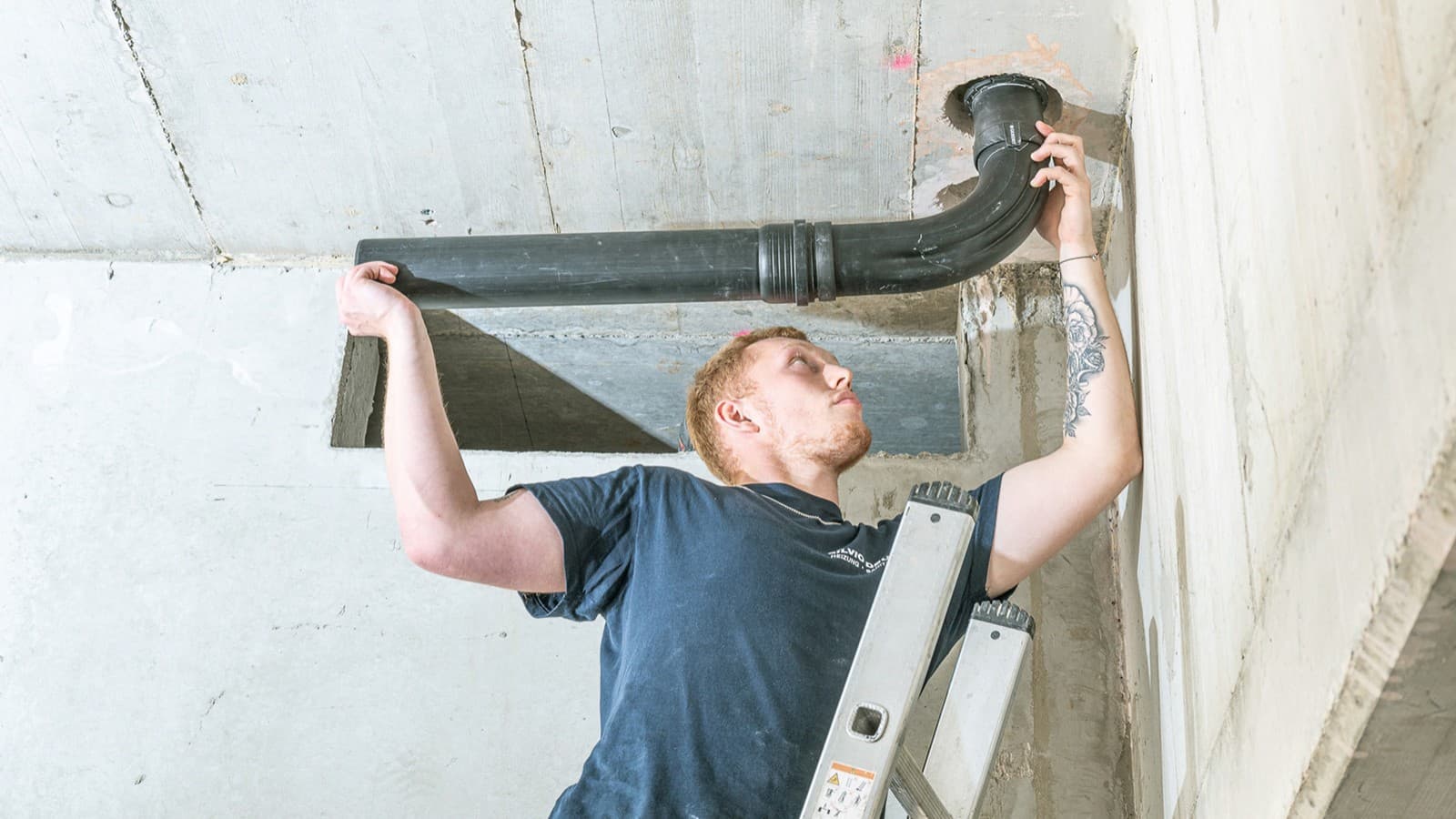

Une problématique comparable s'est également présentée au niveau d'un passage couvert : la hauteur disponible ne permettait pas d'installer un dévoiement de colonne de chute de plus de 10 m dans les conditions requises.
La solution de Geberit Geberit SuperTube
Hauteur d'espace respectée

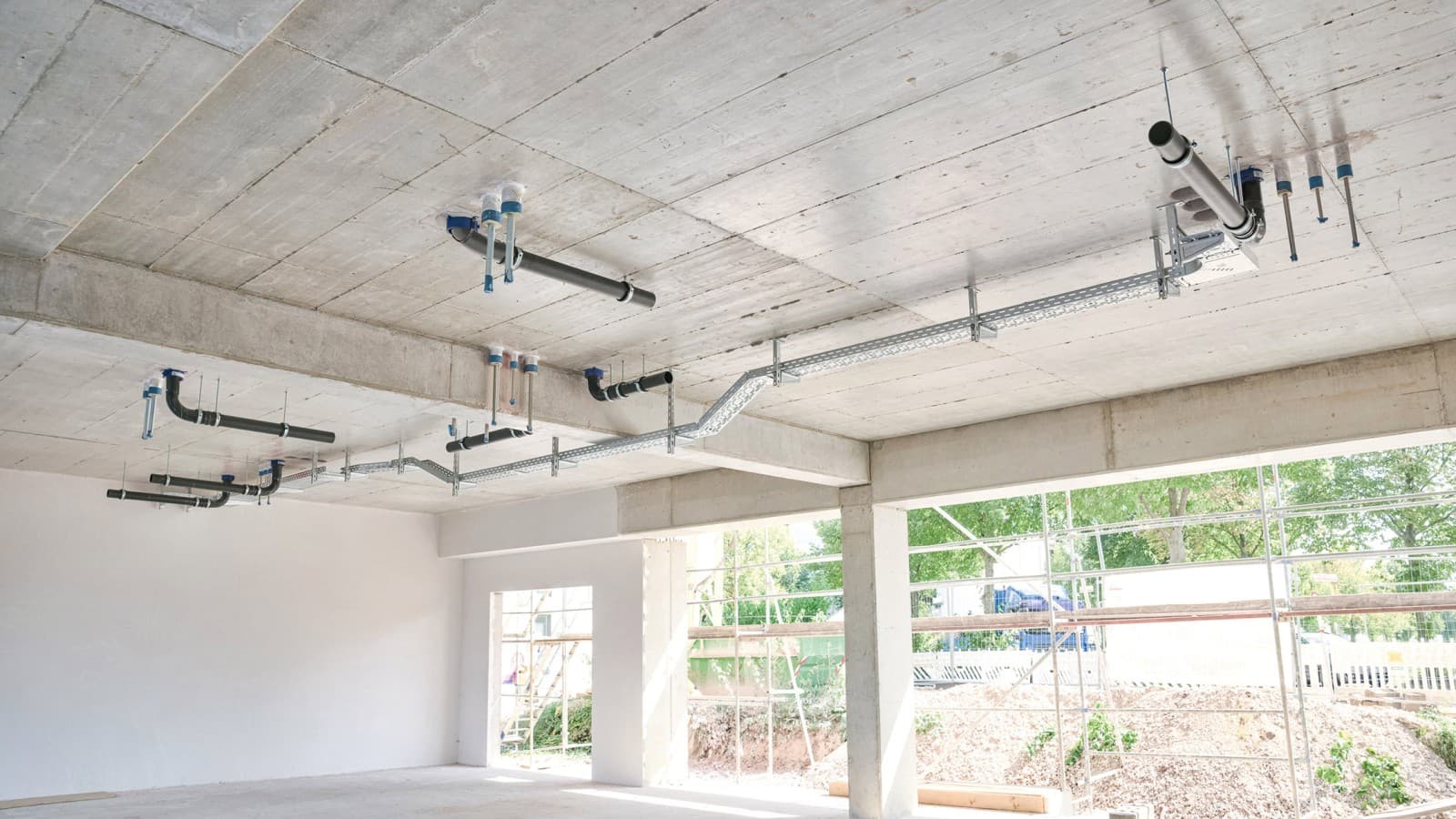

L'utilisation de Geberit Silent-Pro SuperTube a permis l'installation des conduites horizontales jusqu'à 6 m sans pente. Ainsi, les prescriptions relatives aux hauteurs de la pièce ont pu être respectées sans problème.
Moins de temps et de matériel, plus de place
Grâce à l'utilisation d'une seule colonne de chute sans conduite de dérivation (bypass), la quantité de matériaux nécessaire a été réduite, l'installation simplifiée et les travaux de protection incendie à chaque étage considérablement allégés.
Avec un total de 32 colonnes de chute, l'équipe a pu supprimer de nombreux éléments de construction, notamment les carottages, les rebouchages de dalles et les manchons coupe-feu, puisqu'une seule conduite était nécessaire par colonne.

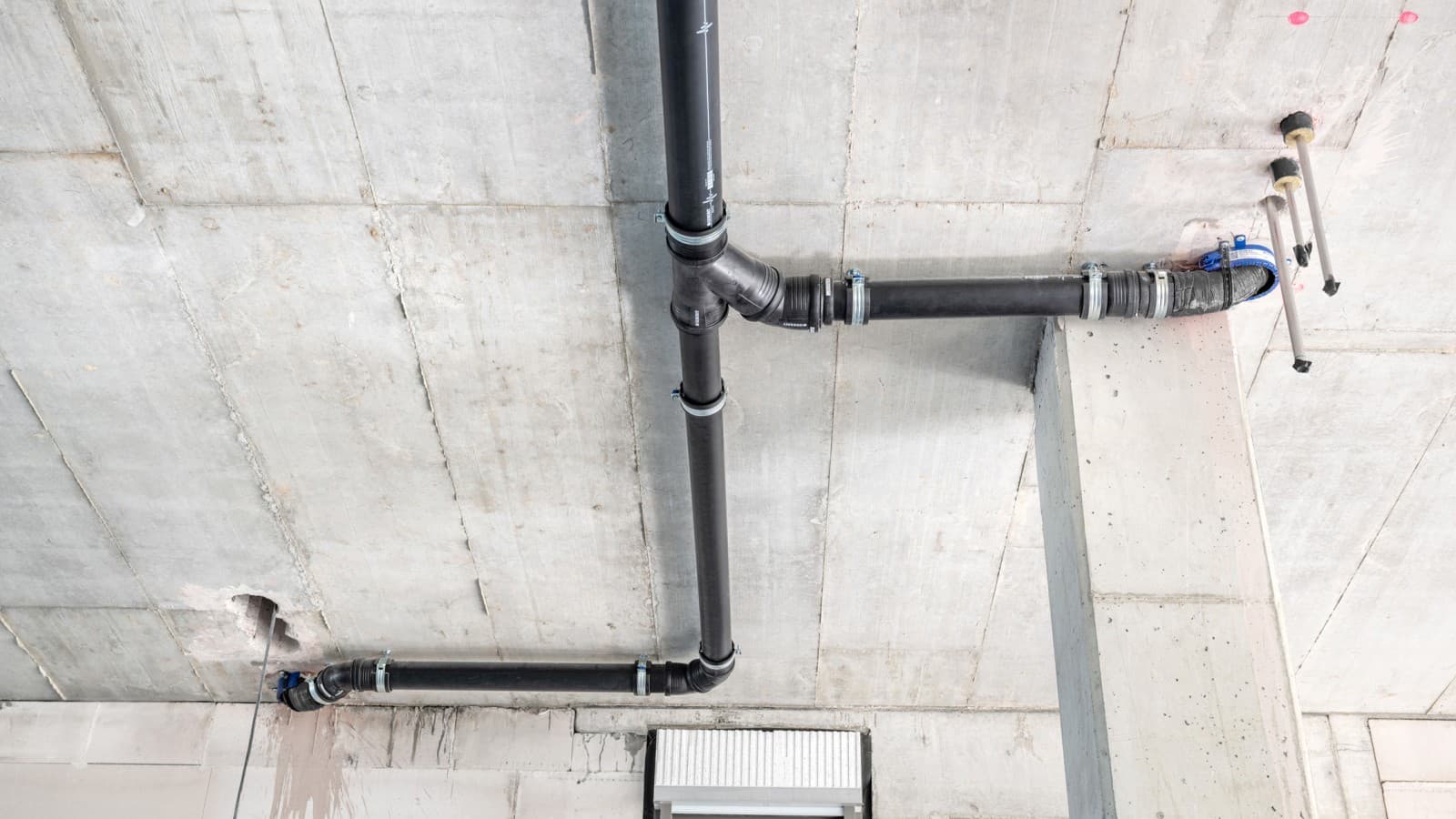

L'optimisation hydraulique du système a également permis de réduire le diamètre des conduites de DN 100 à DN 90. L'absence de conduites de dération a diminué le nombre de mètres de canalisation à installer et libéré davantage d'espace dans les gaines techniques. Il a ainsi été plus facile d'intégrer les conduits de ventilation et les câbles électriques.
Au final, cette approche a permis de réaliser d'importantes économies de matériaux et de temps, avec un gain estimé à environ 160 heures de travail.

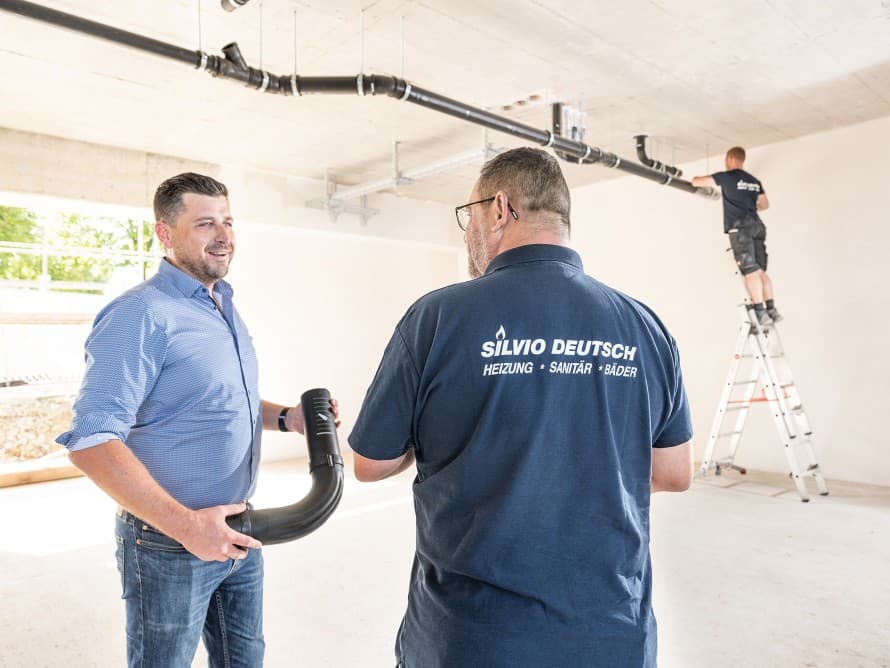

Un accompagnement exemplaire, de la planification à la mise en œuvre
Marcel Roth, chef de projet au sein de l'entreprise d'installation Silvio Deutsch GmbH, connaissait déjà la technologie Geberit SuperTube et son principe de fonctionnement grâce à un événement Geberit « Nah-Dran » ainsi qu'au magazine clients Geberit.
Il est rapidement apparu que le système répondait parfaitement aux exigences du projet Europakarree. La planificatrice Claudia Sanno, le chef de projet Marcel Roth et le responsable commercial Geberit Fabian Ritter ont travaillé en étroite collaboration tout au long de la phase de conception.
L'expertise du responsable commercial Geberit a contribué à convaincre l'équipe projet et à instaurer une réelle confiance dans cette nouvelle technologie.

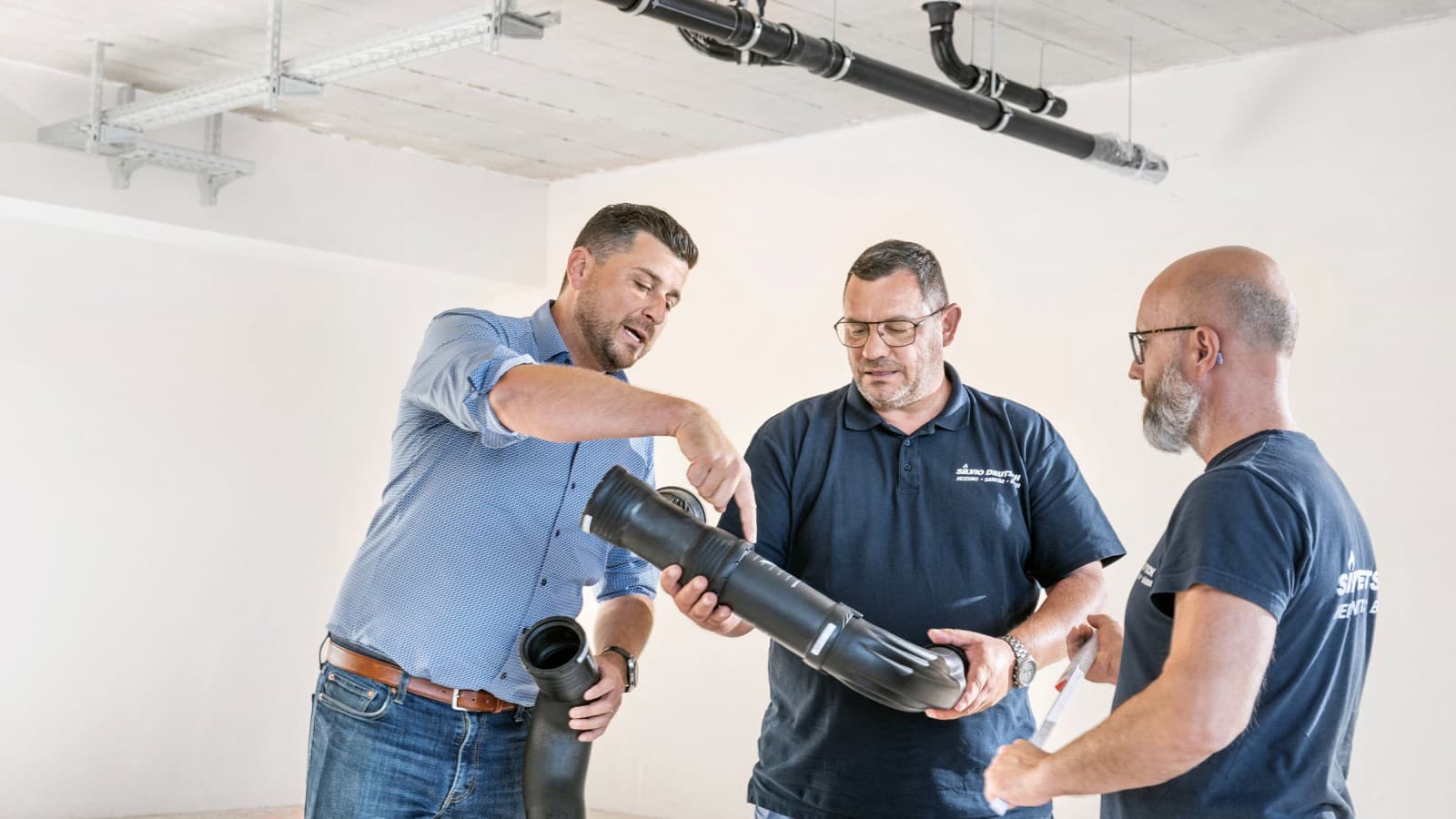

Lors d'une présentation sur chantier, Fabian Ritter a expliqué aux installateurs les solutions de protection incendie à mettre en œuvre et a répondu à leurs questions concernant l'installation. Les équipes ont qualifié la mise en œuvre de simple et efficace et se sont montrées très satisfaites de l'accompagnement assuré par Geberit.
Geberit SuperTube également retenu pour les prochaines phases
Forts des résultats positifs obtenus sur ce projet, Claudia Sanno et Marcel Roth prévoient déjà d'utiliser la technologie innovante Geberit SuperTube dans les prochaines phases de construction du projet Europakarree.
Dans la section H de la zone euro d'Erfurt, 76 nouveaux logements sont en cours de réalisation.
Grâce à Geberit SuperTube, une seule traversée de dalle est nécessaire là où deux étaient auparavant requises. Le système permet ainsi de réduire de moitié les travaux de carottage, les mesures de protection incendie et les opérations de rebouchage des dalles.

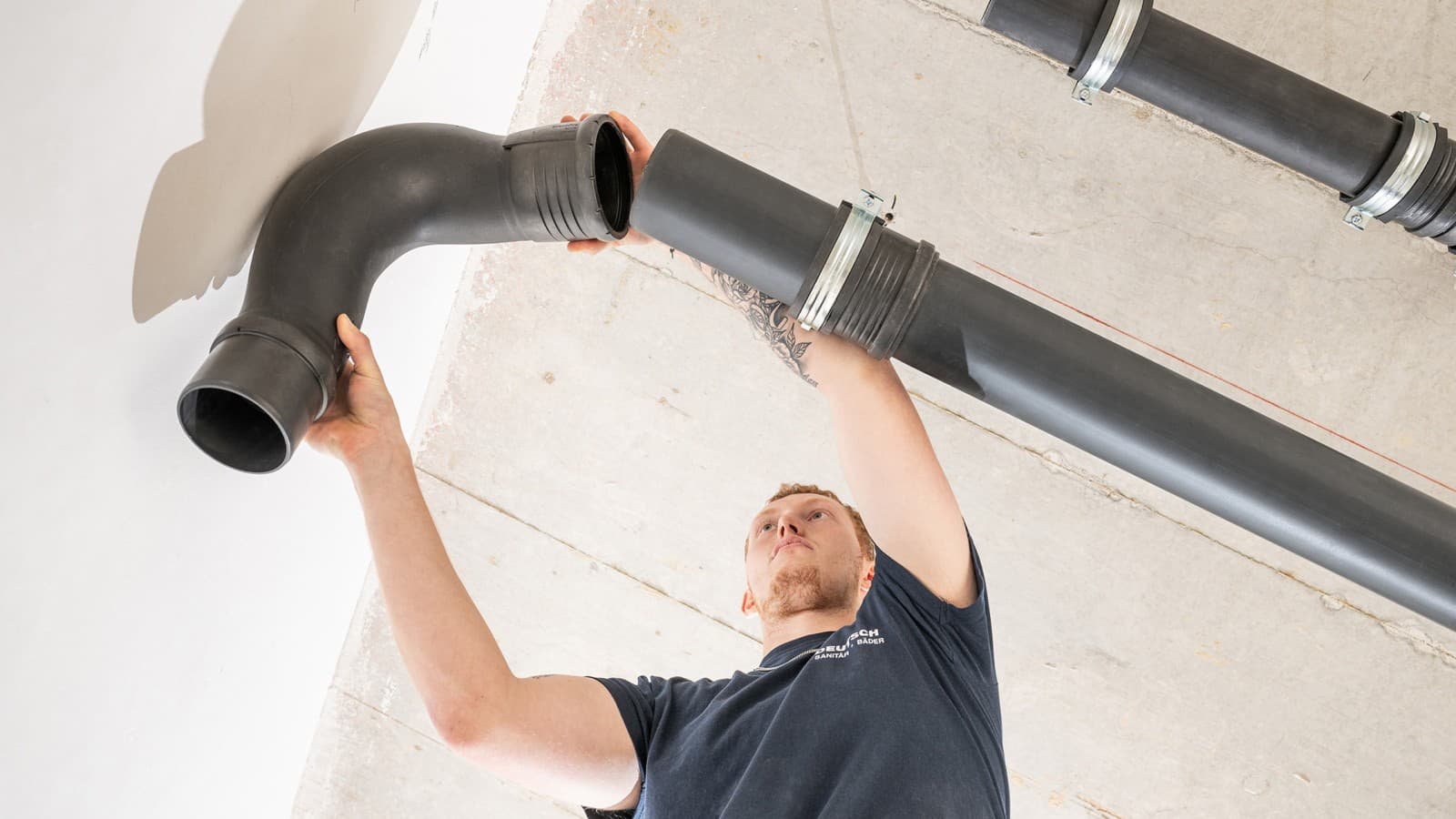

Geberit Silent‑Pro SuperTube remplace les dévoiements conventionnels par des raccords spécialement conçus et optimisés sur le plan hydraulique. Ces composants facilitent l'installation tout en garantissant un écoulement performant et fiable.
Cette simplification a non seulement limité la quantité de matériel nécessaire, mais a également libéré davantage d'espace dans les gaines techniques, facilitant ainsi l'intégration des autres réseaux du bâtiment.
Faits et chiffres autour du projet
Savoir-faire Geberit
Produits Geberit utilisés
- Geberit Silent-Pro
- Geberit SuperTube
Technologie Geberit SuperTube
La technologie d’avenir SuperTube permet une évacuation des bâtiments peu encombrante et une planification plus simple par rapport aux systèmes conventionnels. Elle permet ainsi de créer plus d’espace habitable et utile.
Fiche signalétique
Fiche signalétique
Société d’installation Silvio Deutsch GmbH
Planification : TEXTOR Planification gesellschaft mbH
Application Essinger Wohnungsbau GmbH
Fréquence d’utilisation : Les logements sont temporairement occupés par des collaborateurs de la clinique.
Découvrez des projets similaires
28 étages sans conduite de ventilation secondaire

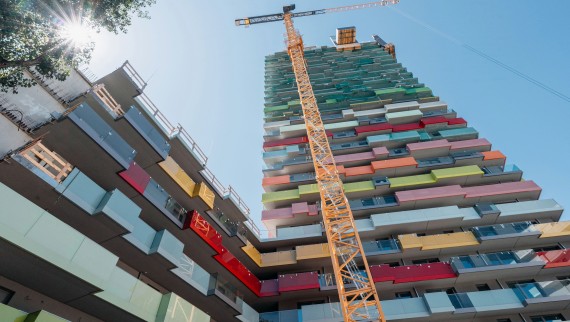

Le Silent-Pro SuperTube Geberit a été installé pour la première fois dans l’immeuble résidentiel DS 90 de Vienne avec ses 29 étages et son socle à 6 niveaux. Le système d’évacuation hautement insonorisant permet de gagner de la place et est facile à installer.
