Geberit SuperTubeOptimisez l'espace

Ecoulement optimisé hydrauliquement pour les bâtiments de grande hauteur

Avec son écoulement optimisé, la nouvelle technologie Geberit SuperTube forme une colonne d’air continue dans la conduite d’évacuation, rendant ainsi superflus les ventilations parallèles. Les conduites de dimensions plus faibles et l’absence de tubes de colonne de ventilation permettent de réduire nettement la taille des gaines techniques. En outre, les conduites horizontales peuvent être posées sans pente jusqu’à une longueur de 6 mètres pour gagner de la place. Geberit SuperTube permet donc de créer plus d’espace habitable.

Les avantages de Geberit SuperTube

  • Gain de place et plus d'espace de vie
  • Planification simplifiée et installation rapide
  • Diamètre réduit et homogène des tubes (d110)
  • Performance d'écoulement maximale de 12 l/s
  • Une seule chute pour vos EU et EV
  • Conduites horizontales sans pente (jusqu'à 6 m)

Installation peu encombrante

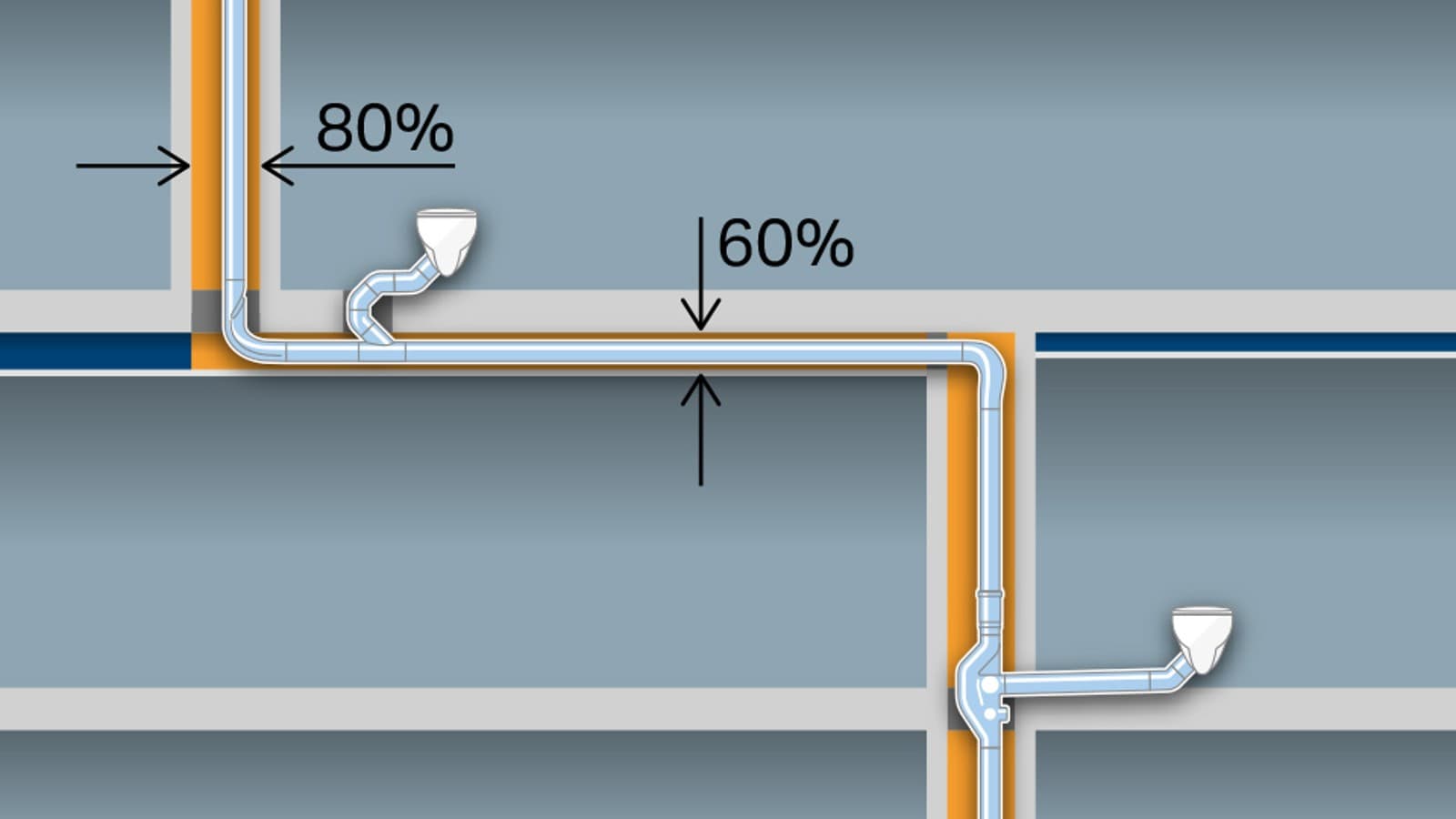

Gain de place grâce à des tubes plus petits (d110) sans colonne de ventilation séparée. Gain de place supplémentaire avec les conduites horizontales sans pente jusqu'à une longueur de six mètres.

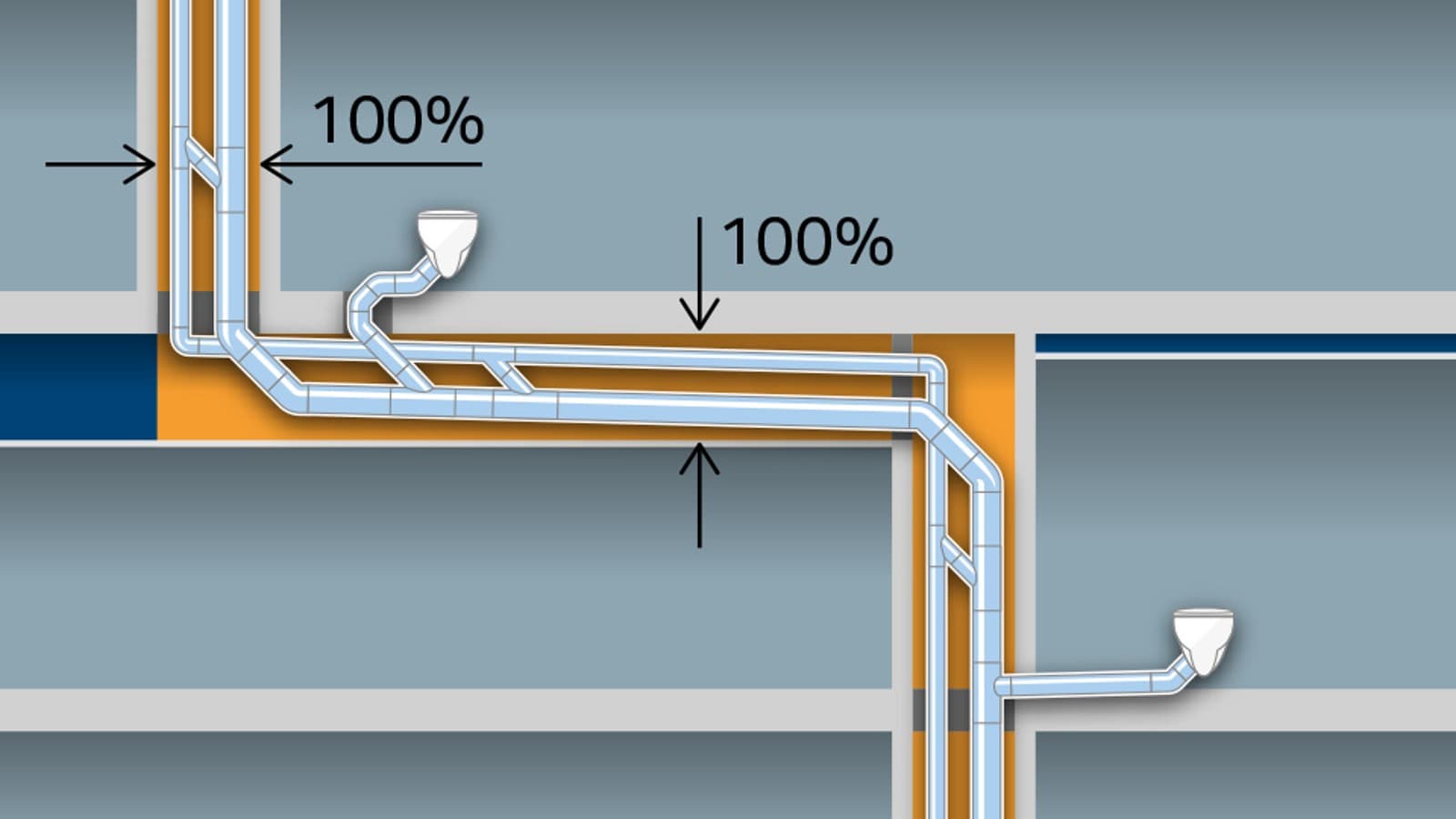

Encombrement important d'un système d'évacuation conventionnel avec des tubes d160 et une conduite de ventilation séparée d90

Avec Geberit SuperTube (illustration de gauche), le débit maximal est de 12 l/s. Cette technologie permet de disposer d'un diamètre de tube constant de d110, ce qui signifie qu'un réseau de ventilation secondaire n'est pas nécessaire. De plus, les conduites horizontales peuvent être posées sur une longueur maximale de 6 mètres sans pente.

Un système conventionnel (illustration de droite) atteint un débit d'évacuation maximum de 12,4 l/s avec des dimensions de tube de d160 et une ventilation secondaire en d90.

Interaction parfaite

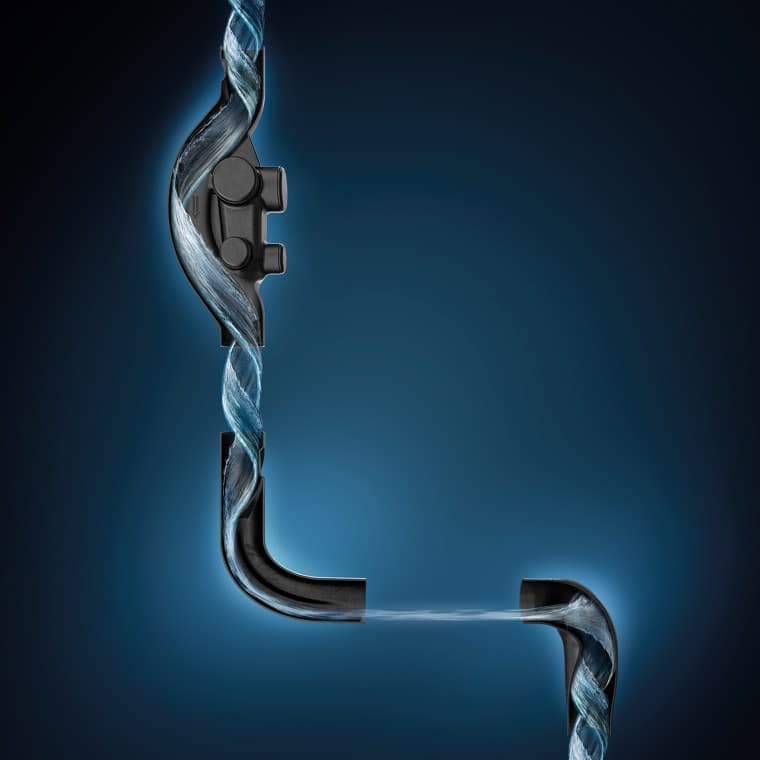

L'eau qui s'écoule est mise en rotation dans le raccord Geberit PE Sovent.

Une colonne d'air continue avec Geberit SuperTube
Veuillez cliquer sur un point d'information dans…

Trois raccords qui font toute la différence

Culotte Geberit PE Sovent d110

Culotte Geberit PE Sovent d110

Avec sa géométrie optimisée, la culotte Geberit PE Sovent guide l’eau à travers la colonne de chute, lui confère une rotation et la projette ainsi contre la paroi du tube. Grâce à ce flux annulaire, une colonne d’air stable et continue se forme à l’intérieur de la conduite, qui garantit une performance d’écoulement de 12 l/s.

Coude Geberit PE BottomTurn d110

Coude Geberit PE BottomTurn d110

En cas de changement de direction, le coude Geberit PE BottomTurn entraîne la rupture de l'écoulement et transforme le flux annulaire de l'eau en flux laminaire sans interrompre la colonne d'air. Cette redirection s'accompagne d'une perte d'impulsion nettement moins importante que dans les solutions classiques.

Coude Geberit PE BackFlip d110

Coude Geberit PE BackFlip d110

L'intérieur torsadé du coude Geberit PE BackFlip retransforme le flux laminaire en flux annulaire, garantissant le maintien de la colonne d'air dans la colonne de chute subséquente.

Vidéos

Geberit SuperTube

L'expertise Geberit en matière d'hydraulique

Découvrez l'histoire de la conception de Geberit SuperTube

Geberit SuperTube

Geberit SuperTube

Brève présentation du système d'optimisation de l'espace Geberit SuperTube
