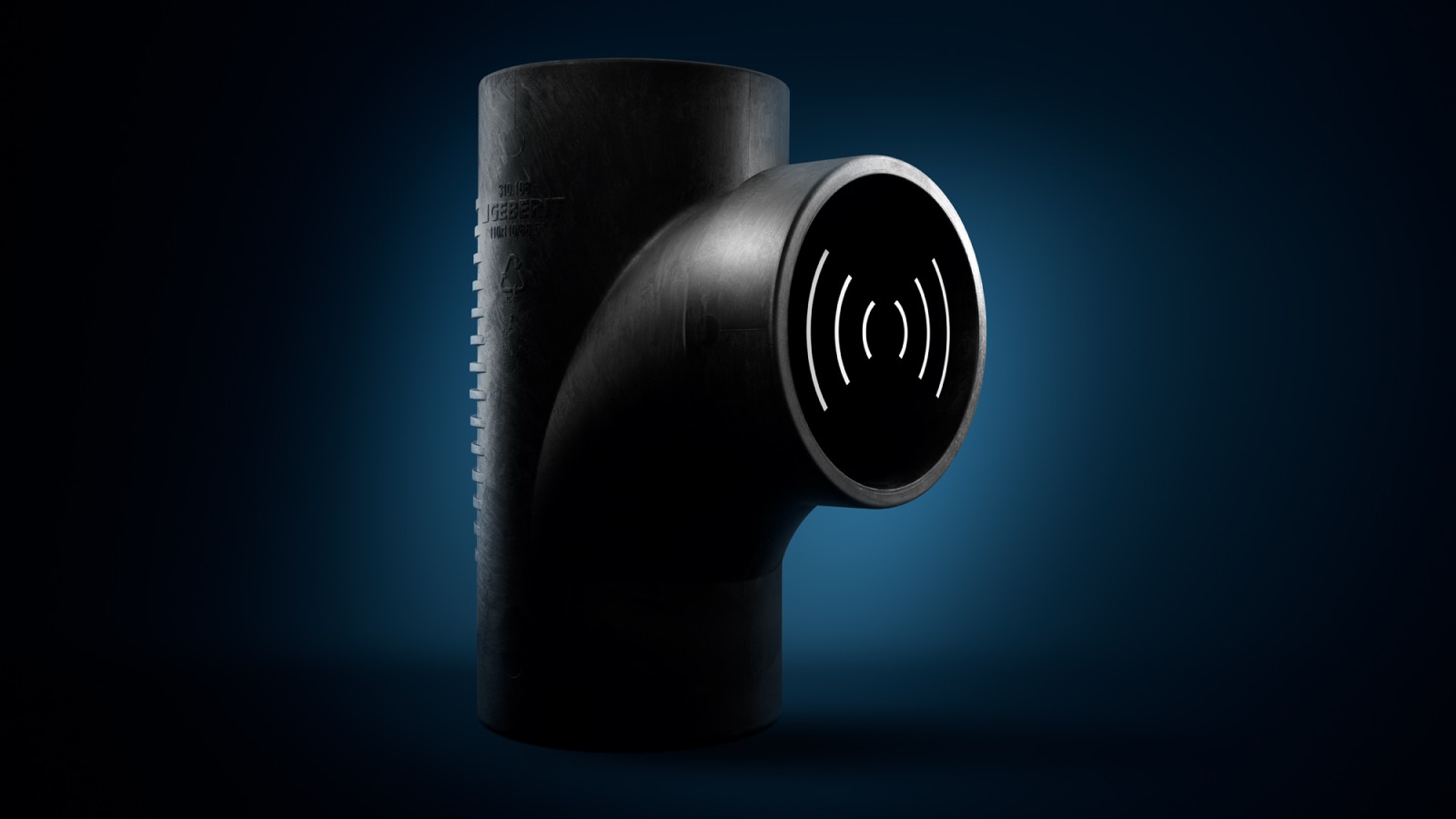

Geberit Silent-db20 Système d'évacuation à haute isolation contre le bruit
Triple protection phonique
Que ce soit dans un complexe résidentiel, un hôtel ou une salle de réunion, les tubes d'évacuation bruyants peuvent être une nuisance. Le système d'évacuation Geberit Silent-db20 élimine le problème avant qu'il ne commence.
Ce système d'évacuation hautement insonorisé convient aussi bien aux colonnes qu'aux raccordements au sol, garantissant une évacuation silencieuse et efficace dans tous les bâtiments.
De plus, le système est également adapté à la préfabrication.
Pourquoi choisir Geberit Silent-db20 ?
Système d'évacuation à haute isolation acoustique
Grâce à son poids propre élevé, les vibrations naturelles sont réduites et les bruits sont sensiblement absorbés.
Raccordements robustes
Geberit Silent-db20 peut être raccordé par soudure bout à bout ou par électrofusion.
Adapté à la préfabrication
Préfabrication hors site pour une construction rentable et sûre du système.
Capacité de décharge élevée avec un encombrement réduit
Optimisation hydraulique pour une meilleure rentabilité, un encombrement réduit et une capacité de décharge élevée.
Principales applications et domaines d'utilisation
Projets avec exigences de protection contre l'incendie
Des essais de résistance au feu ont été réalisés conformément à la norme EN 1366-3 pour un large éventail de situations d'installation différentes. En combinaison avec le manchon de protection incendie Geberit RS90 Plus EN, le système d'évacuation Geberit PE est approuvé pour une résistance au feu de 90 minutes (ETA/ETB).
Geberit PE SuperTube
Hydraulique optimisée dans les immeubles de grande hauteur pour offrir davantage d'espace résidentiel et d'espace au sol. L'installation d'un réseau de ventilation secondaire n'est plus nécessaire.

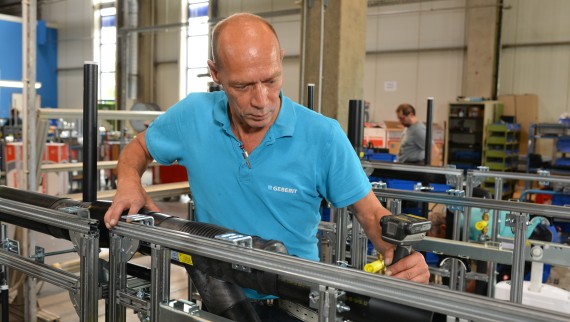

Préfabrication
Pour les projets de construction plus importants, les structures du système peuvent être facilement préfabriquées à l'atelier.
Pose dans le béton et dans le sol
Les canalisations robustes Geberit PE peuvent être encastrées dans le béton ou posées dans le sol conformément aux règles statiques et aux autres règles techniques reconnues.
Bâtiment avec des exigences élevées en matière d'isolation acoustique
Geberit Silent-db20 peut être utilisé pour les colonnes de chutes et les raccordements d'étage dans différents types de bâtiments avec des exigences élevées en matière d'isolation acoustique.
PROJETS DE GRANDS IMMEUBLES AVEC LA TECHNOLOGIE SUPERTUBE
Geberit Silent-db20 SuperTube est un système d’évacuation peu encombrant, idéal pour les projets ayant des exigences élevées en matière d’isolation acoustique.

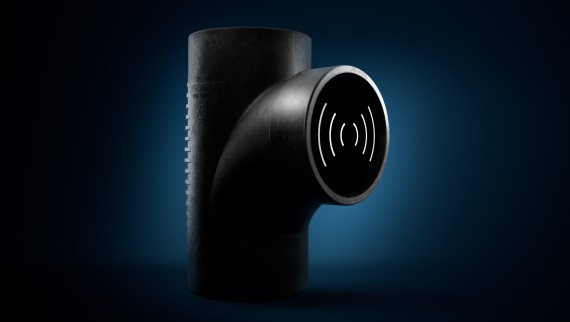

Avantages de Geberit Silent-db20
Le poids élevé des tubes et raccords Geberit Silent-db20 permet de réduire leurs vibrations naturelles et d'absorber sensiblement les bruits.

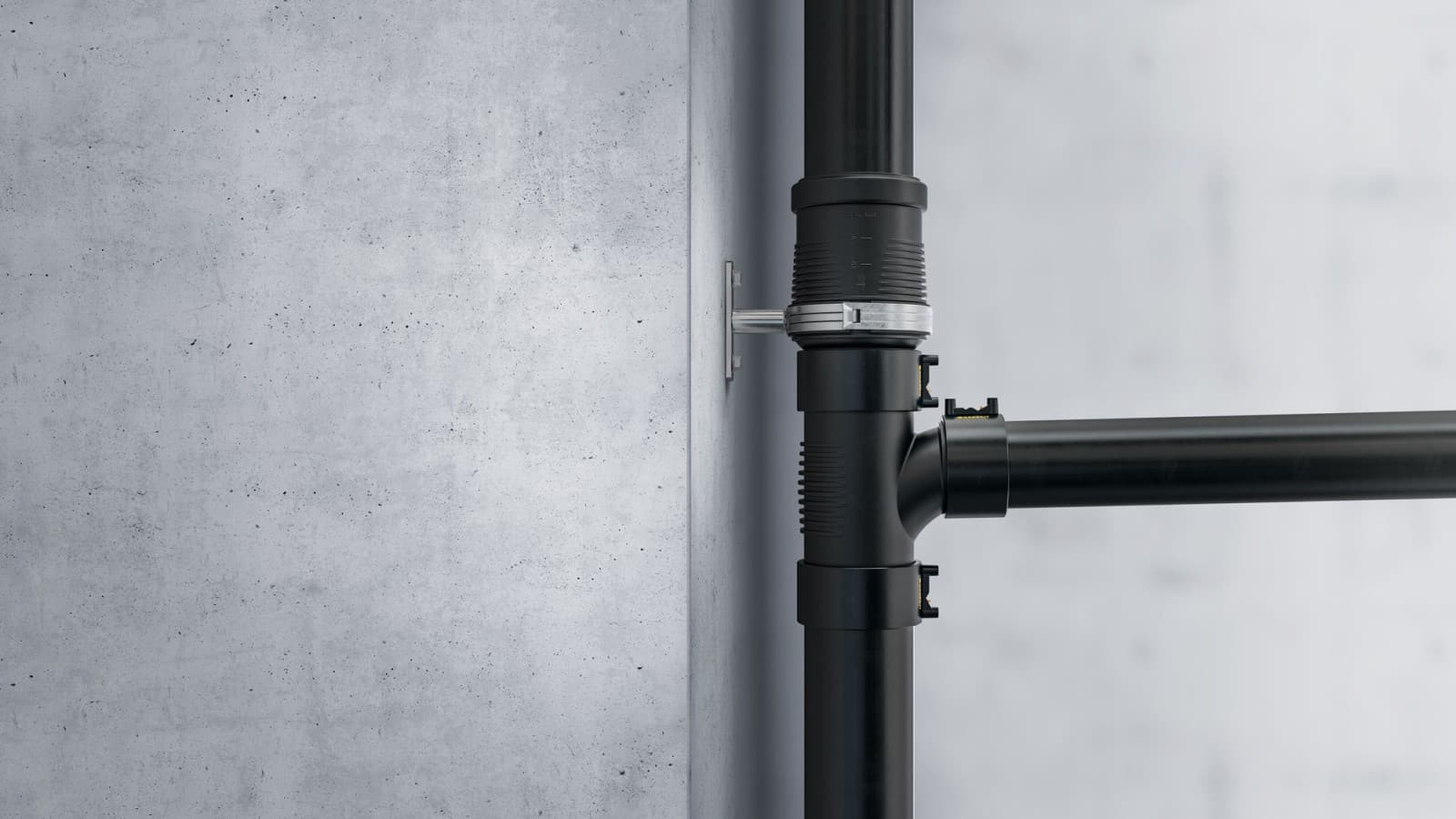

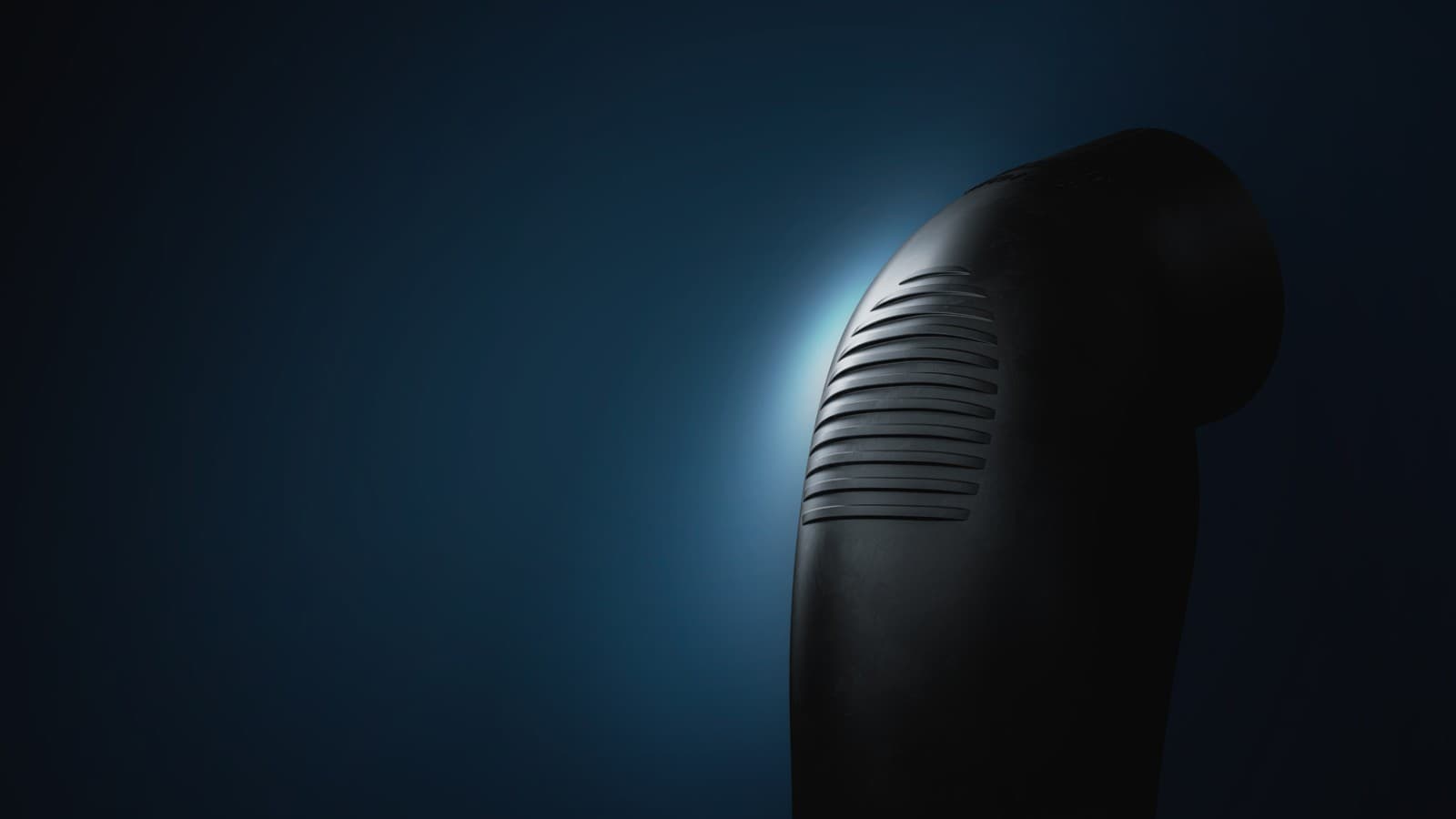

Les nervures amortissent le bruit dans les zones de choc contribuant également à réduire le niveau sonore.
Geberit Silent-db20 est donc un choix judicieux pour les colonnes de chute et les raccordements d'étage dans les systèmes d'évacuation des eaux des bâtiments ayant des exigences élevées en matière d'isolation acoustique.
Des rapports d'isolation acoustique pour différents scénarios de construction ont été préparés en coopération avec l'Institut Fraunhofer pour la physique du bâtiment (IBP). Ces rapports sont également disponibles pour Geberit Silent-db20.

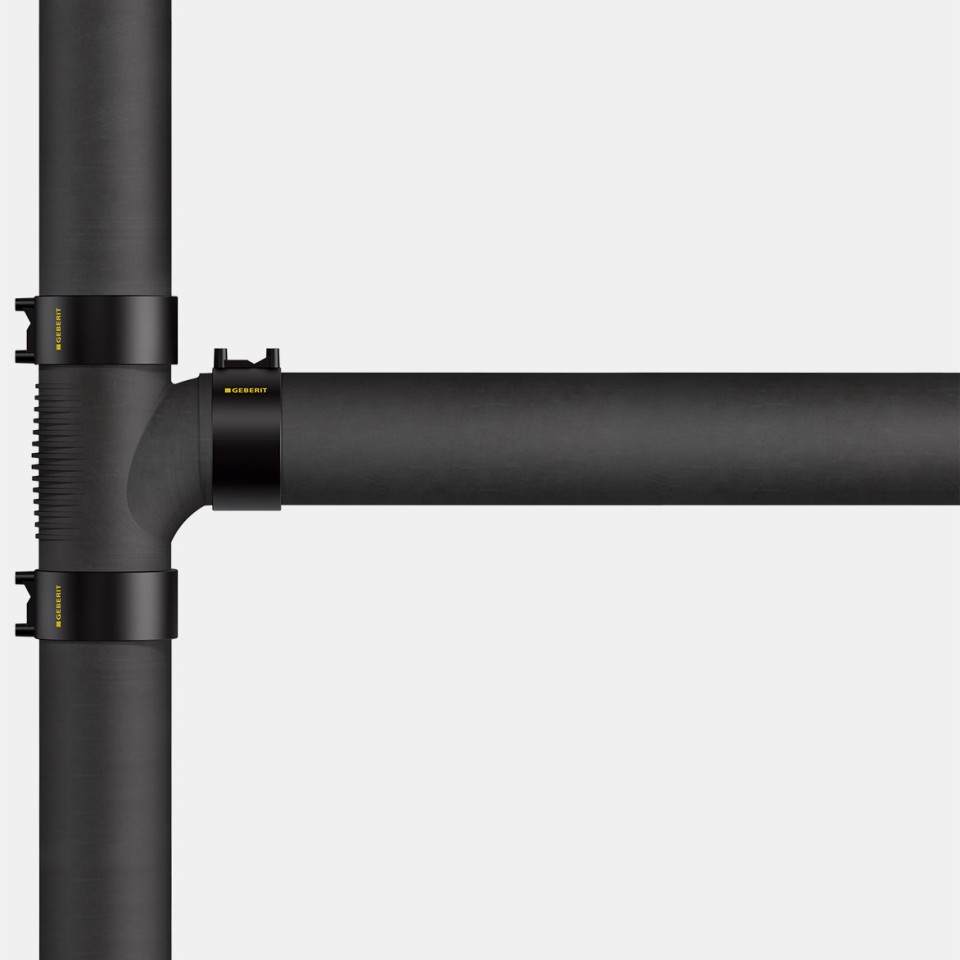

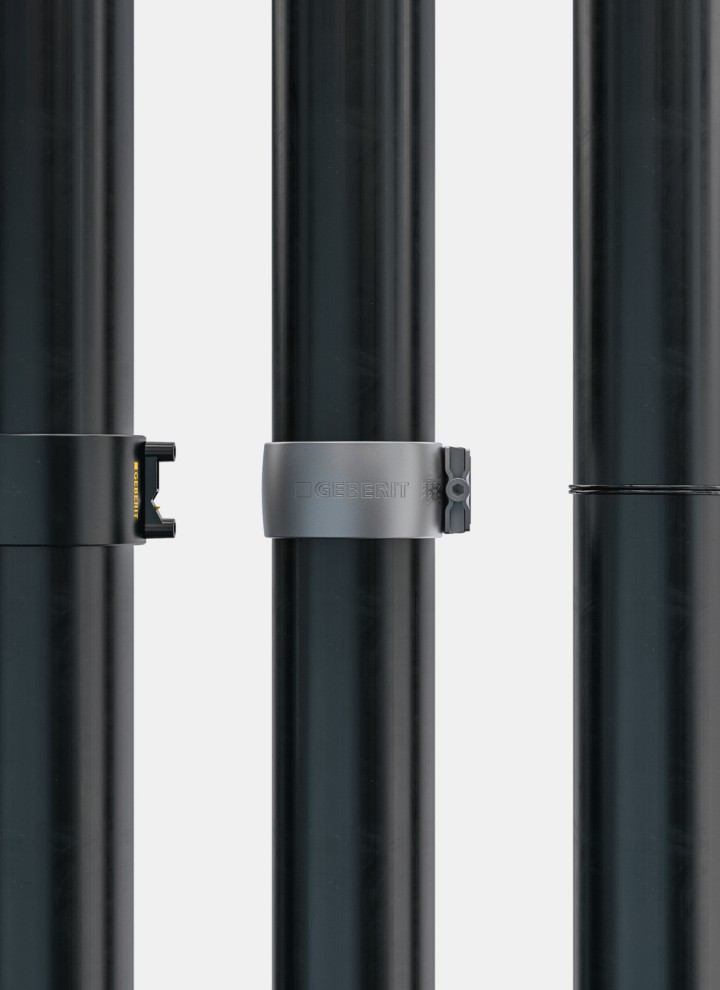

Techniques de raccordement pour Geberit Silent-db20
Qu'il s'agisse de soudure par manchons électriques ou de soudure au miroir, les tubes et raccords Geberit Silent-db20 peuvent être raccordés en toute sécurité selon trois méthodes différentes. Dans certains pays, des manchons de raccordement (serrage à vis) peuvent également être utilisés. Une gamme d'outils et d'accessoires Geberit est disponible pour assurer un traitement facile.
Les manchons de dilatation à collerette double et les raccords à double manchon permettent de compenser la dilatation linéaire thermique des tubes et raccords Geberit Silent-db20. Cela permet au système de s'adapter à d'importantes variations de températures de fonctionnement. Les joints en EPDM jouent un rôle clé dans la longévité du système d'évacuation.
Geberit Silent-db20 est également adapté à la préfabrication, ce qui permet un travail plus rapides et plus efficaces, indépendants de l'avancement du chantier. Cela permet de réduire considérablement le temps d'installation sur site.

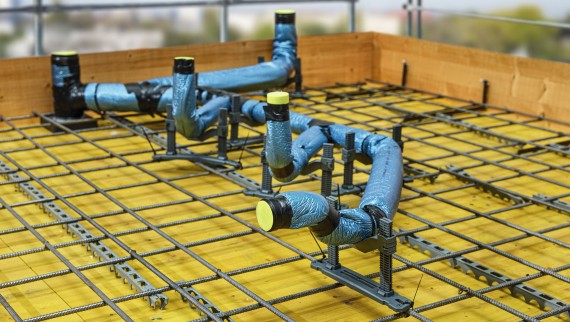

Geberit Silent-db20 est le système d'évacuation idéal pour encastrer les tubes de raccordement dans les dalles de béton, ce qui permet une plus grande liberté dans la conception de la salle de bains. Lorsque l'on travaille avec du béton, les raccordements robustes sont essentiels.

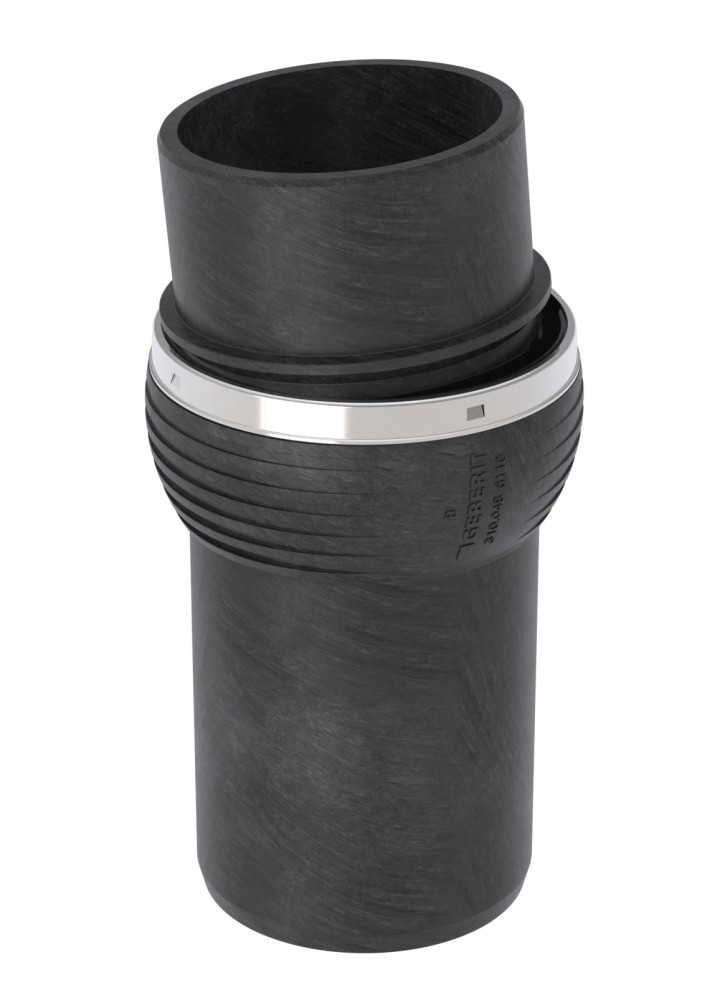

Installation sans tension malgré un décalage axial Geberit Silent-db20 Offset
Il n'est pas toujours possible d'éviter les imprécisions pendant la construction, mais lorsque les points de raccordement des tubes d'évacuation ne sont pas parfaitement alignés, cela peut coûter aux plombiers à la fois du temps et de la patience. Avec les raccords Geberit Silent-db20 Offset, les colonnes de chute peuvent être raccordées efficacement et sans tension, même lorsque l'alignement n'est pas parfait.
Avantages du raccord Geberit Silent-db20 Offset :
- Installation sans tension pour des décalages axiaux jusqu'à 10 cm
- Installation facile et familière
- Temps d'installation réduit par rapport à l'utilisation de deux coudes à 45°
- Ajustement flexible avec un seul produit
- Isolation acoustique améliorée par rapport aux méthodes conventionnelles de correction des raccordements
Aperçu de Geberit Silent-db20
Dimensions
| Diamètres nominaux (DN) | Dimensions d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

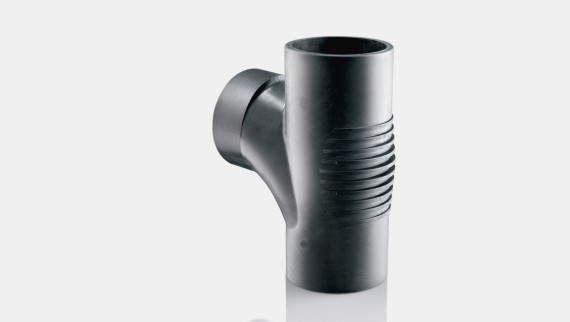

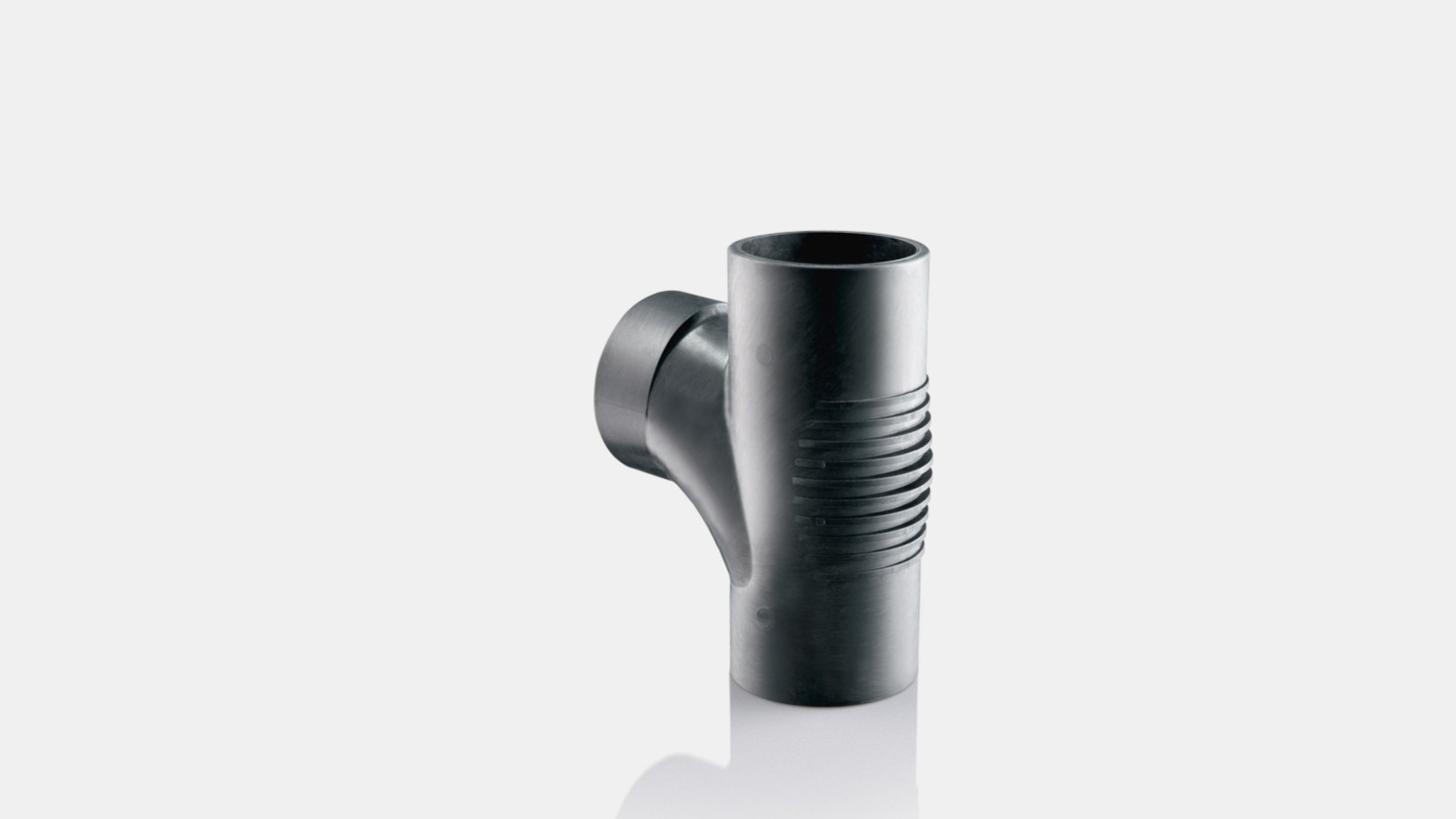

Raccords
- Vaste choix de raccords différents
- À renforcement minéral dans les zones d'impact pour assurer la réduction phonique
- Divers raccords spéciaux
Commnez la planification avec Geberit Silent-db20

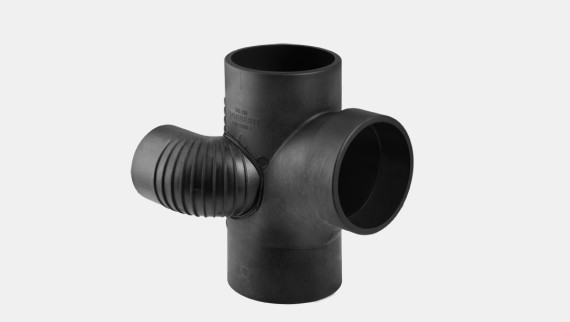

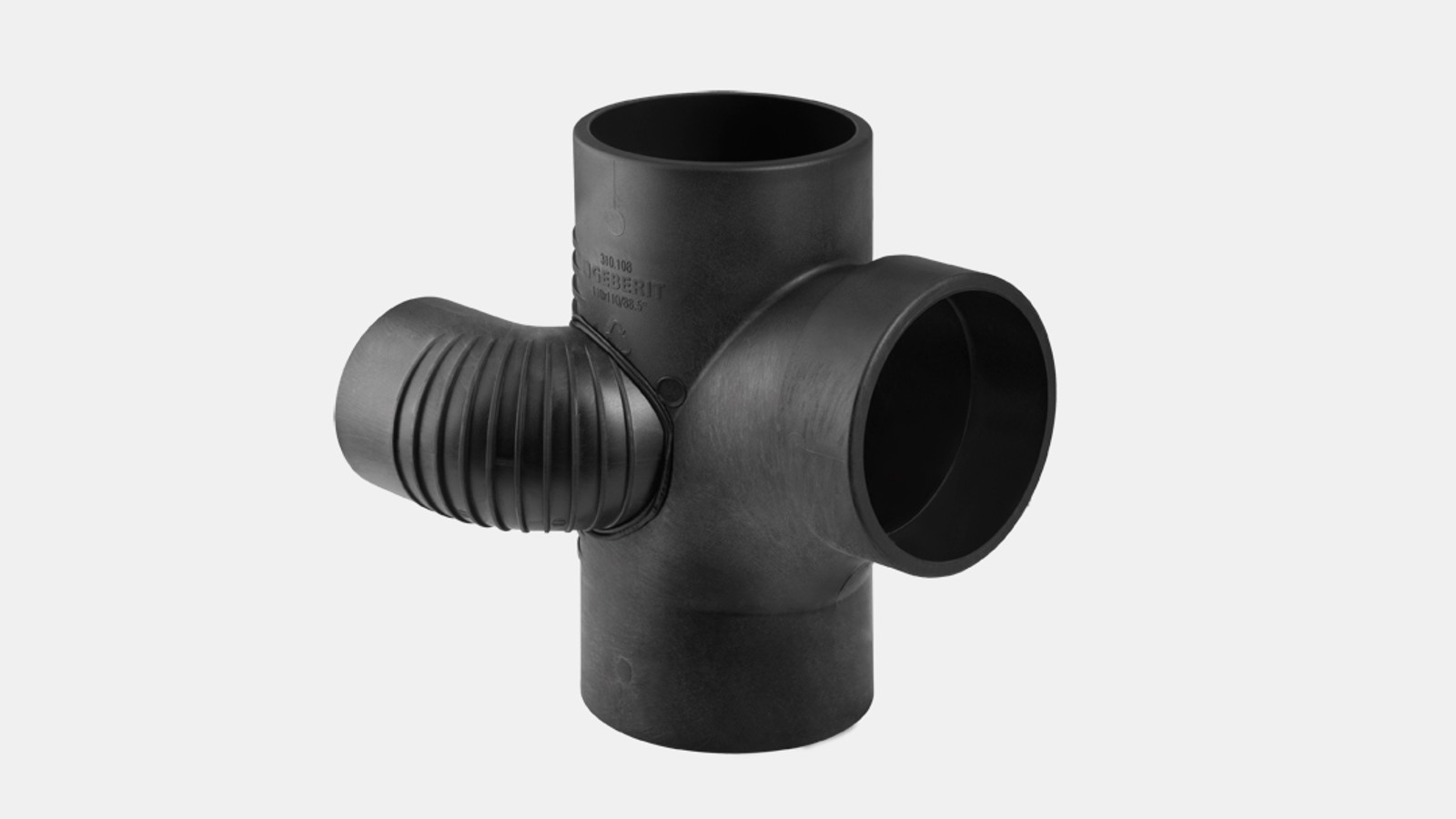

Embranchement 88,5° 180° avec départ coudé pour gaine, décalé en parallèle Geberit Silent-db20
Gain de place – si la colonne de chute est située entre le WC et le lavabo, l'embranchement 88,5° 180° avec départ coudé pour gaine, décalé en parallèle Geberit Silent-db20 permet un montage très compact.
Accessoires

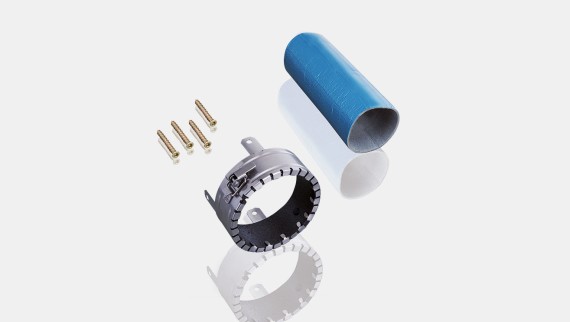

Protection incendie pour Geberit Silent-db20
- Les manchettes coupe-feu Geberit sont homologuées jusqu'à la classe de résistance au feu F 120
- Tests incendie réalisés selon la norme EN 1366-3 pour un grand nombre de configurations d'installation différentes
- Les manchettes coupe-feu Geberit RS90 Plus EN sont homologuées pour une résistance au feu de 90 minutes (ETA / ETB)

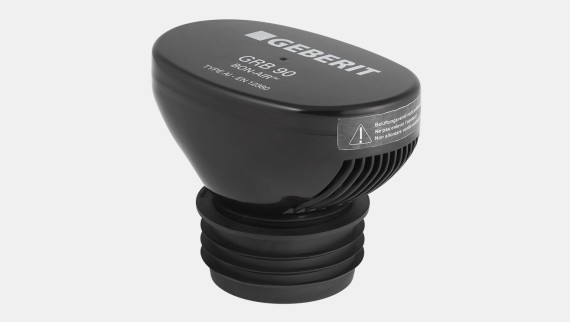

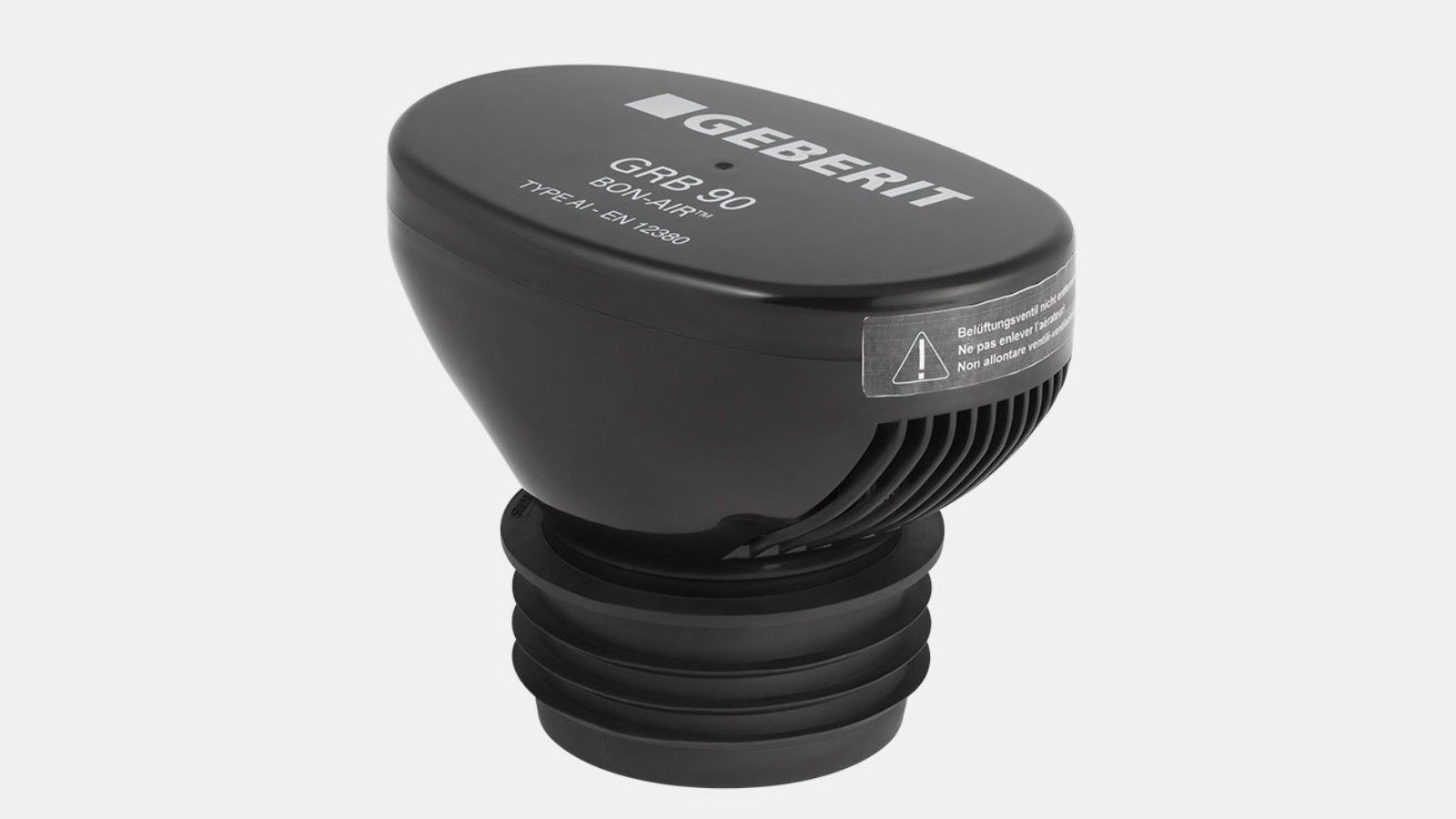

Clapet de ventilation Geberit GRB90 pour Geberit Silent-db20
- Alternative pour les installations dans lesquelles une ventilation conventionnelle est impossible par manque de place
- Disponible pour les dimensions jusqu'à DN110
Geberit Silent-db20 Offset
INSTALLATION SANS CONTRAINTES :
- Pour des dévoiements jusqu'à 10 cm
INSTALLATION FACILE :
- Même processus d'installation que pour tous les autres raccords Silent-db20 de Geberit.
- Les raccords peuvent être ajustés à la main
TEMPS D'INSTALLATION PLUS RAPIDE :
- Temps d'installation jusqu'à un tiers plus rapide (par rapport à une installation avec deux coudes à 45°)
- Pas d'installation d'une fixation coulissante nécessaire
- Ajustable à tout dévoiement jusqu'à 10 cm
SOLUTION FLEXIBLE :
- Un seul produit pour corriger les dévoiements jusqu'à 10 cm
MEILLEURE ISOLATION ACOUSTIQUE :
- Évacuarion plus silencieuse qu'avec un changement de direction à deux coudes
- L'absence de fixation coulissante permet de réduire la transmission des bruits de structure.

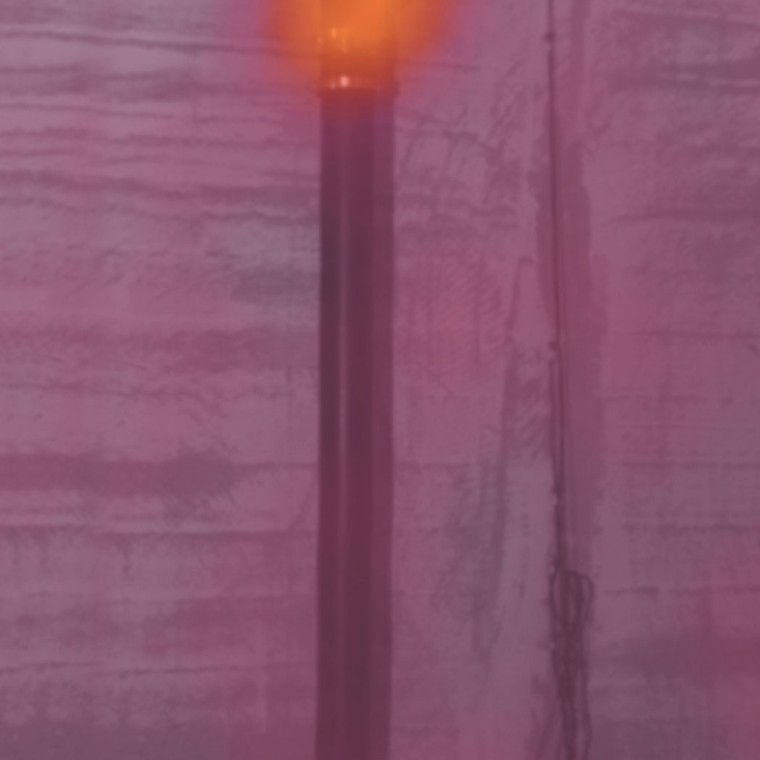

Les images de la caméra acoustique à un débit de 2 l/s avec Geberit Silent-db20 : avec la solution conventionnelle avec coudes à 45°, les valeurs de bruit aérien augmentent de 7-9 dB par rapport à une chute droite. Avec le raccord Geberit Silent-db20 Offset, la valeur est presque équivalente à une chute droite.

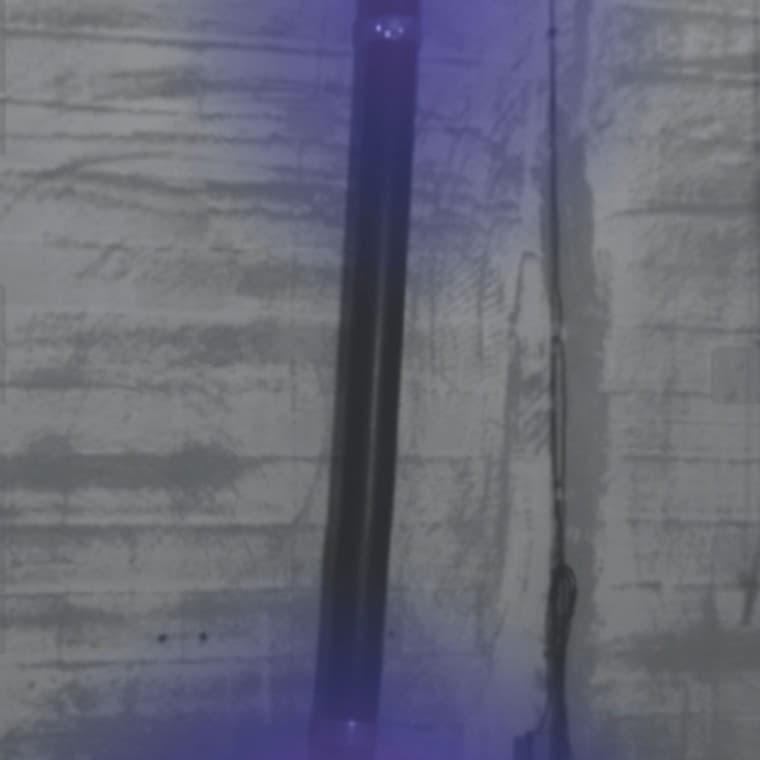

1. Images de la caméra acoustique à un débit de 2 l/s dans une chute droite.

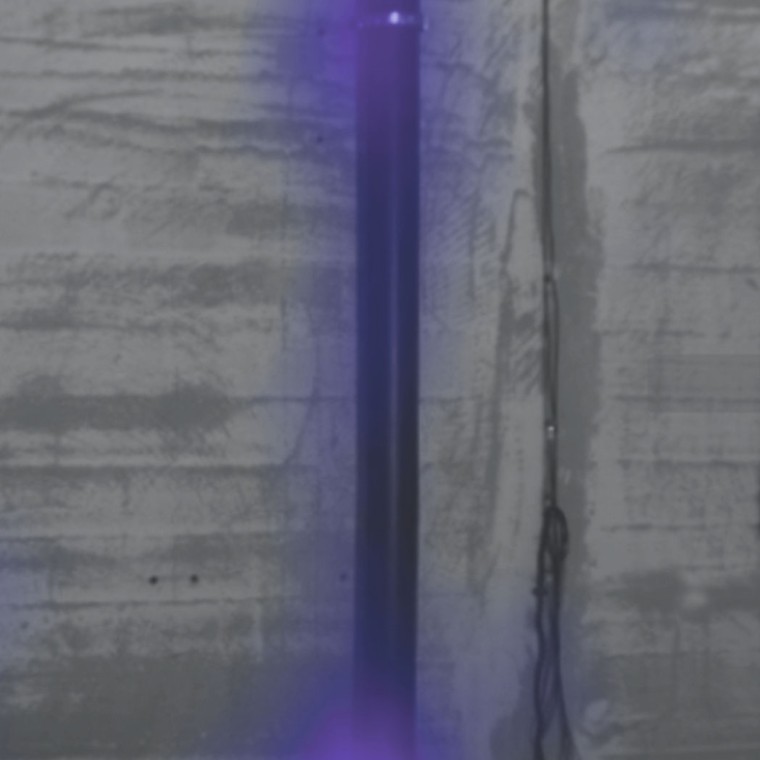

2. Images de la caméra acoustique à un débit de 2 l/s dans une chute droite avec un raccord Geberit Silent-db20 Offset.

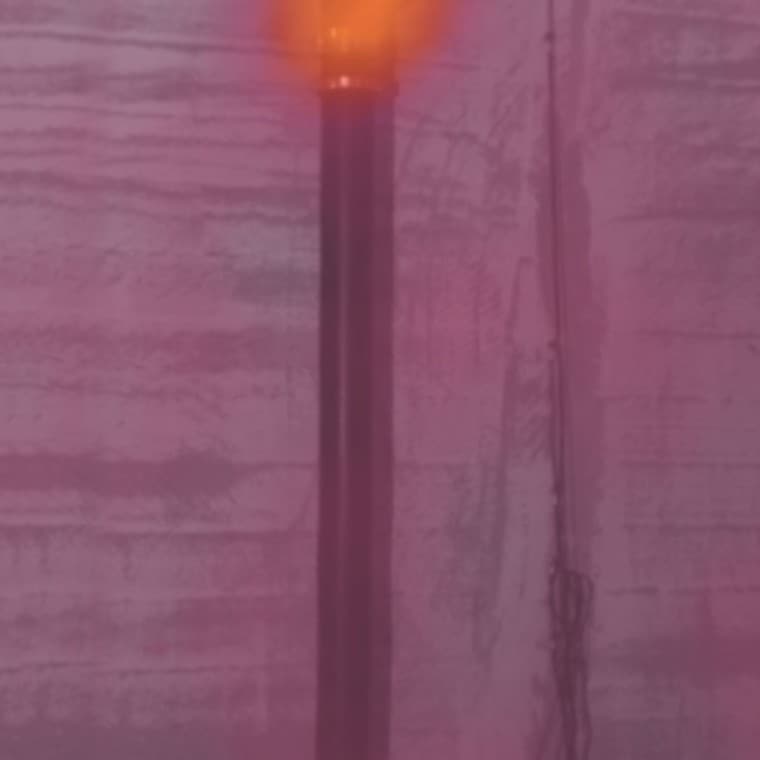

3. Images de la caméra acoustique à un débit de 2 l/s dans une installation avec deux coudes à 45°.
Caractéristiques techniques
Vue d'ensemble
| Geberit Silent-db20 | |
|---|---|
| Matériau | PE-S2 |
| Coefficient d'expansion linéaire | 0,17 mm/(m.K) |
| Compensation de l'expansion linéaire | Requiert manchon long avec collerette double ou manchon de dilatation |
| Température d'installation | -20 à 40 °C |
| Température d'utilisation permanente | -20 à 60 °C |
| Résistance aux produits chimiques | 95 % des acides, produits chimiques et solutions alcalines en vente dans le commerce |
Déclaration environnementale de produit
Déclaration environnementale de produit (EPD)
Les déclarations environnementales de produit (EPD) créent la transparence et permettent de comparer les produits en termes d'impact sur l'environnement.Les EPD sont disponibles pour les tubes Geberit Silent-db20 et tous les principaux raccords :
Outils de planification utiles
Plug-In Geberit BIM
En supplément des données CAD classiques, Geberit met à disposition des données BIM spécifiques afin de faciliter les processus de planification d'installations techniques.
Geberit ProPlanner
Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.
